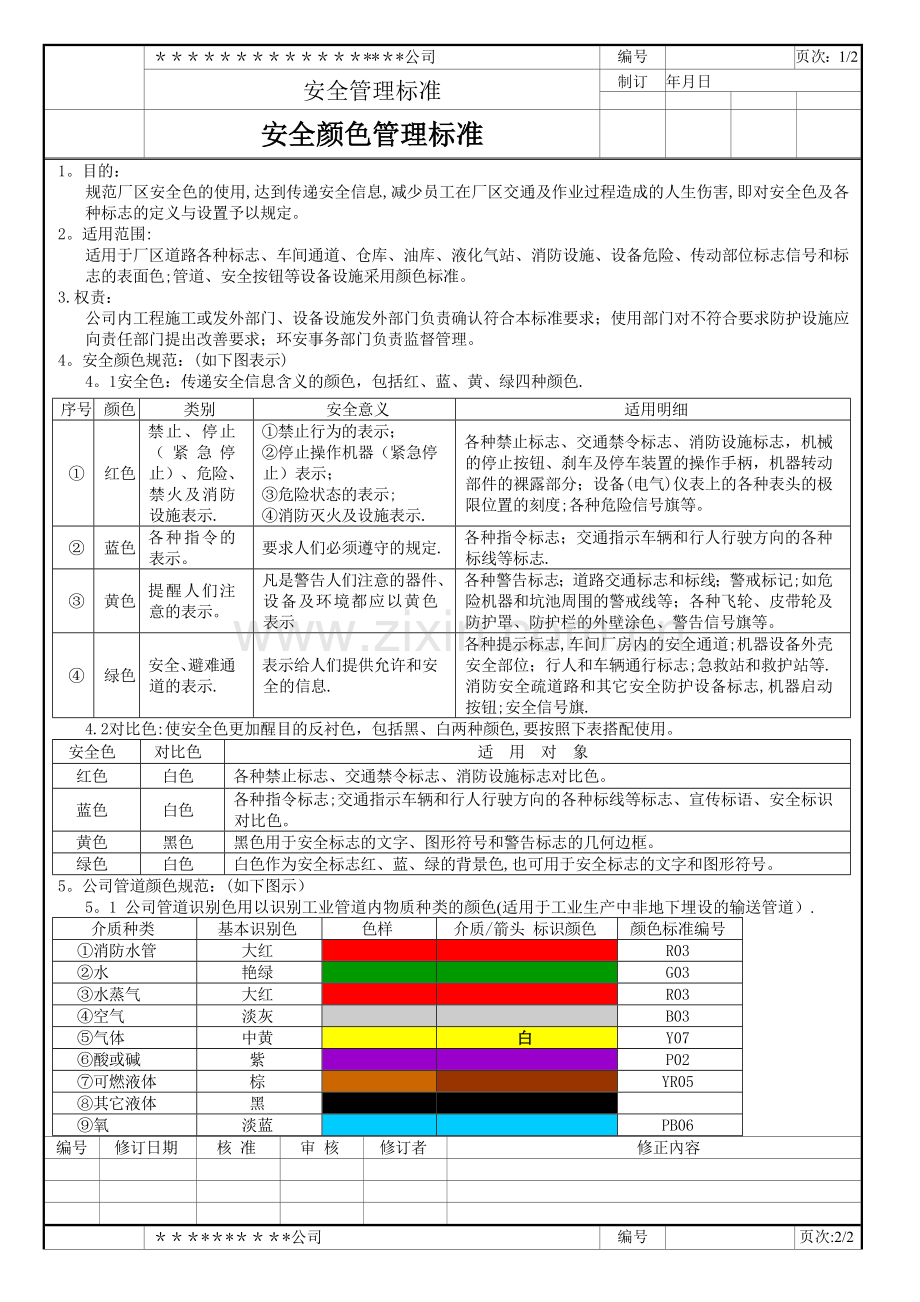

安全颜色管理标准

1。目的：
规范厂区安全色的使用,达到传递安全信息,减少员工在厂区交通及作业过程造成的人生伤害,即对安全色及各种标志的定义与设置予以规定。
2。适用范围:
适用于厂区道路各种标志、车间通道、仓库、油库、液化气站、消防设施、设备危险、传动部位标志信号和标
志的表面色;管道、安全按钮等设备设施采用颜色标准。
3.权责：
公司内工程施工或发外部门、设备设施发外部门负责确认符合本标准要求；使用部门对不符合要求防护设施应向责任部门提出改善要求；环安事务部门负责监督管理。
4。安全颜色规范：(如下图表示)
4。1安全色：传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色.
序号
颜色
类别
安全意义
适用明细
①
红色
禁止、停止（紧急停止）、危险、禁火及消防设施表示.
①禁止行为的表示；
②停止操作机器（紧急停止）表示；
③危险状态的表示;
④消防灭火及设施表示.
各种禁止标志、交通禁令标志、消防设施标志，机械的停止按钮、刹车及停车装置的操作手柄，机器转动部件的裸露部分；设备(电气)仪表上的各种表头的极限位置的刻度;各种危险信号旗等。
②
蓝色
各种指令的表示。
要求人们必须遵守的规定.
各种指令标志；交通指示车辆和行人行驶方向的各种标线等标志.
③
黄色
提醒人们注意的表示。
凡是警告人们注意的器件、设备及环境都应以黄色表示
各种警告标志；道路交通标志和标线；警戒标记;如危险机器和坑池周围的警戒线等；各种飞轮、皮带轮及防护罩、防护栏的外壁涂色、警告信号旗等。
④
绿色
安全、避难通道的表示.
表示给人们提供允许和安全的信息.
各种提示标志,车间厂房内的安全通道;机器设备外壳安全部位；行人和车辆通行标志;急救站和救护站等.消防安全疏道路和其它安全防护设备标志,机器启动按钮;安全信号旗.
4.2对比色:使安全色更加醒目的反衬色，包括黑、白两种颜色,要按照下表搭配使用。
安全色
对比色
适 用 对 象
红色
白色
各种禁止标志、交通禁令标志、消防设施标志对比色。
蓝色
白色
各种指令标志;交通指示车辆和行人行驶方向的各种标线等标志、宣传标语、安全标识对比色。
黄色
黑色
黑色用于安全标志的文字、图形符号和警告标志的几何边框。
绿色
白色
白色作为安全标志红、蓝、绿的背景色,也可用于安全标志的文字和图形符号。
5。公司管道颜色规范：(如下图示）
5。1 公司管道识别色用以识别工业管道内物质种类的颜色(适用于工业生产中非地下埋设的输送管道）.
介质种类
基本识别色
色样
介质/箭头 标识颜色
颜色标准编号
①消防水管
大红

R03
②水
艳绿

G03
③水蒸气
大红

R03
④空气
淡灰

B03
⑤气体
中黄

白
Y07
⑥酸或碱
紫

P02
⑦可燃液体
棕

YR05
⑧其它液体
黑

⑨氧
淡蓝

PB06

编号
修订日期
核 准
审 核
修订者
修正內容

＊＊＊*＊*＊＊＊*公司
编号

页次:2/2
安全管理标准
安全颜色管理标准
制订
年月日

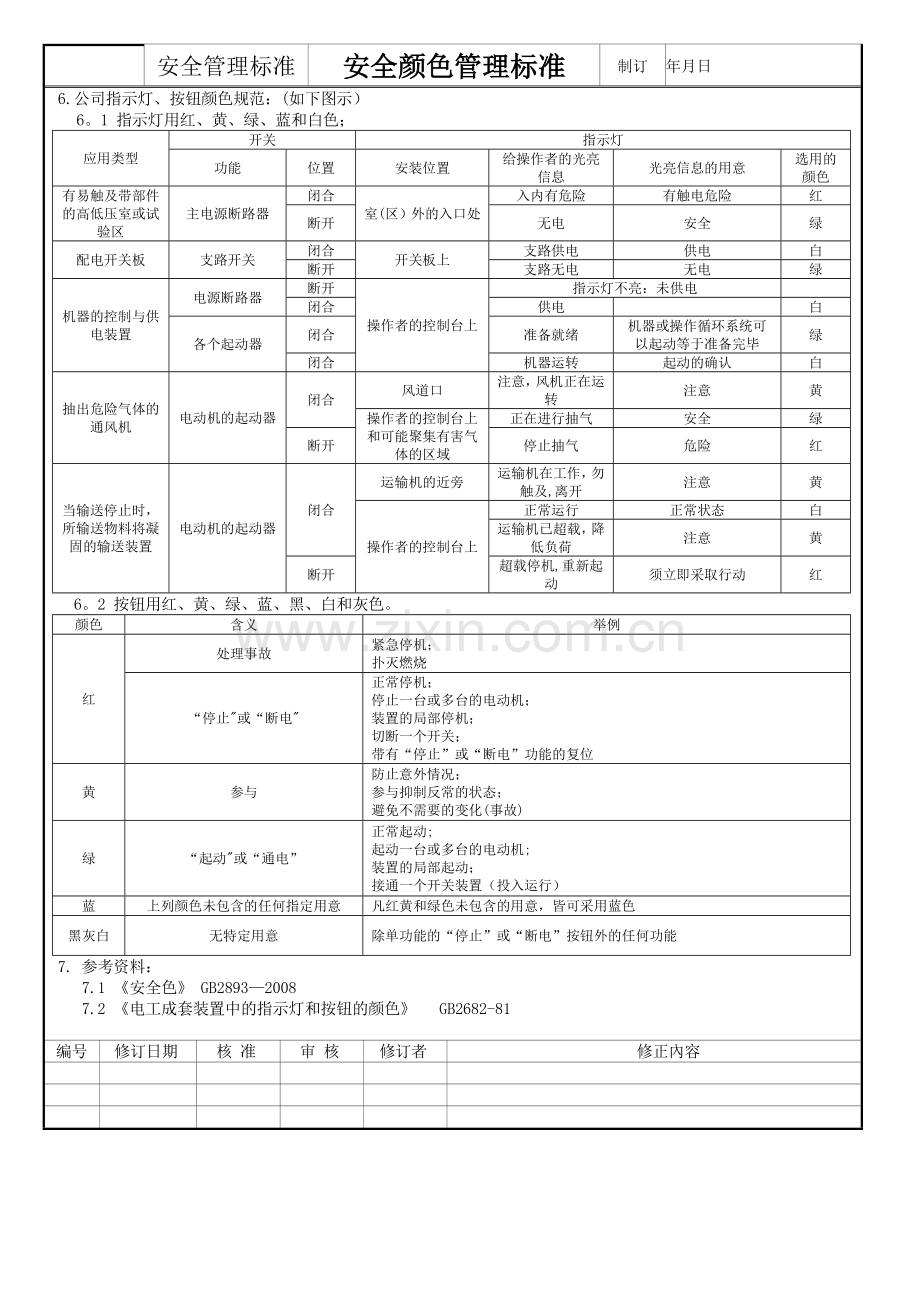

6.公司指示灯、按钮颜色规范：(如下图示）
6。1 指示灯用红、黄、绿、蓝和白色；
应用类型
开关
指示灯
功能
位置
安装位置
给操作者的光亮信息
光亮信息的用意
选用的颜色
有易触及带部件的高低压室或试验区
主电源断路器
闭合
室(区）外的入口处
入内有危险
有触电危险
红
断开
无电
安全
绿
配电开关板
支路开关
闭合
开关板上
支路供电
供电
白
断开
支路无电
无电
绿
机器的控制与供电装置
电源断路器
断开
操作者的控制台上
指示灯不亮：未供电

闭合
供电

白
各个起动器
闭合
准备就绪
机器或操作循环系统可以起动等于准备完毕
绿
闭合
机器运转
起动的确认
白
抽出危险气体的通风机
电动机的起动器
闭合
风道口
注意，风机正在运转
注意
黄
操作者的控制台上和可能聚集有害气体的区域
正在进行抽气
安全
绿
断开
停止抽气
危险
红
当输送停止时，所输送物料将凝固的输送装置
电动机的起动器
闭合
运输机的近旁
运输机在工作，勿触及,离开
注意
黄
操作者的控制台上
正常运行
正常状态
白
运输机已超载，降低负荷
注意
黄
断开
超载停机,重新起动
须立即采取行动
红
6。2 按钮用红、黄、绿、蓝、黑、白和灰色。
颜色
含义
举例
红
处理事故
紧急停机；
扑灭燃烧
“停止"或“断电"
正常停机；
停止一台或多台的电动机；
装置的局部停机；
切断一个开关；
带有“停止”或“断电”功能的复位
黄
参与
防止意外情况；
参与抑制反常的状态；
避免不需要的变化(事故)
绿
“起动"或“通电”
正常起动;
起动一台或多台的电动机;
装置的局部起动；
接通一个开关装置（投入运行）
蓝
上列颜色未包含的任何指定用意
凡红黄和绿色未包含的用意，皆可采用蓝色
黑灰白
无特定用意
除单功能的“停止”或“断电”按钮外的任何功能
7. 参考资料：
7.1 《安全色》 GB2893—2008
7.2 《电工成套装置中的指示灯和按钮的颜色》 GB2682-81
