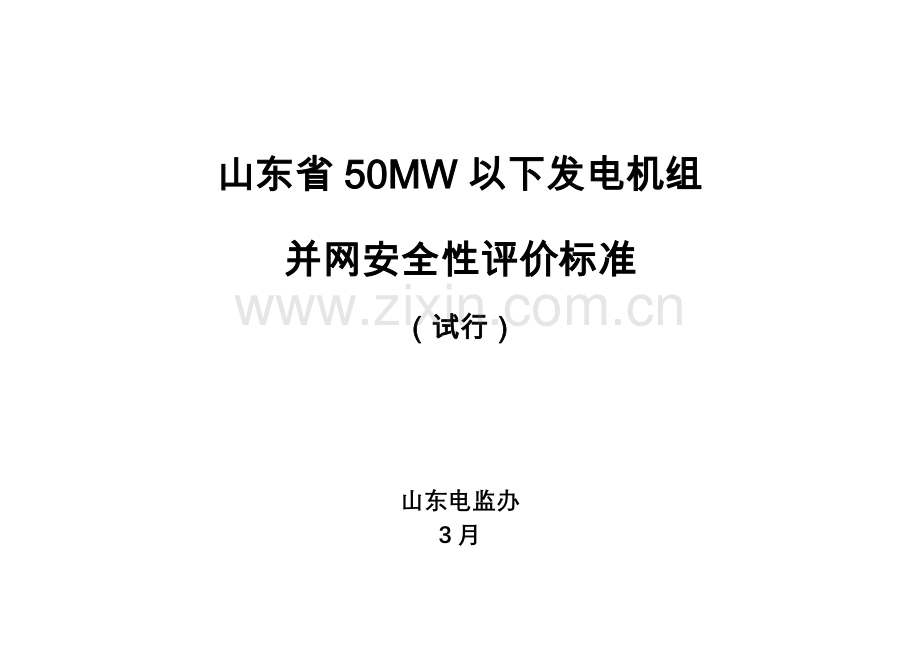

山东省50MW以下发电机组
并网安全性评价标准
（试行）

山东电监办
3月

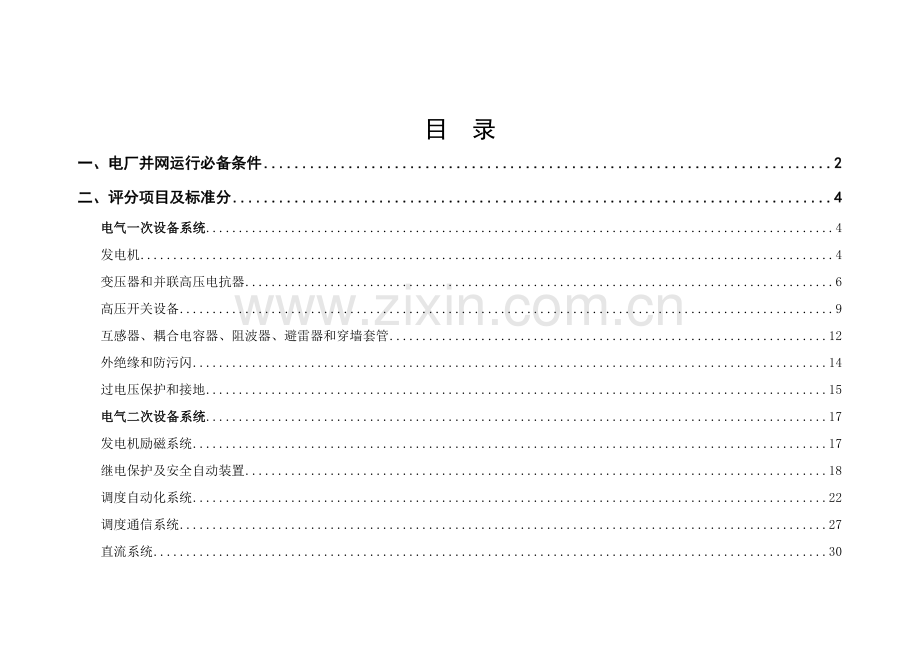

目 录
一、电厂并网运行必备条件 2
二、评分项目及标准分 4
电气一次设备系统 4
发电机 4
变压器和并联高压电抗器 6
高压开关设备 9
互感器、耦合电容器、阻波器、避雷器和穿墙套管 12
外绝缘和防污闪 14
过电压保护和接地 15
电气二次设备系统 17
发电机励磁系统 17
继电保护及安全自动装置 18
调度自动化系统 22
调度通信系统 27
直流系统 30
调度运行及安全管理 33
调度运行 33
安全管理 34

一、电厂并网运行必备条件
1.1并网电厂含有和电网经营企业签署《并网调度协议》和和电网经营企业签署《购售电协议》。
1.2发电厂主接线和厂用电主接线满足发电厂接入系统设计可靠性标准和《电力系统安全稳定导则》要求。
1.3调度管辖范围划分明确，全部设备已按要求命名编号并报相关调度机构同意实施。
1.4电厂值长、相关运行值班人员配齐，经过培训熟悉掌握相关规程制度，经考试合格持证上岗。电厂值长、电气等涉网运行值班责任人名单已报调度机构。
1.5并网发电厂电气一次设备交接试验项目齐全合格，并按《电力设备预防性试验规程》要求。定时进行试验，项目齐全合格。
1.6发电机组励磁系统符合《并网调度协议》要求技术标准。励磁系统相关设备已经过试验。
1.7发电机组、升压站继电保护配置、设备选型符合电力系统行业技术要求，整定范围划分清楚、分工明确。发电机组低频、高频、低电压、过电压和解列保护整定值已报调度机构立案，设备调试校验合格，相关规章制度完善，按电力系统调度规程要求上报调度机构立案。依据系统安全要求加装安全稳定装置已完成安装调试。
1.8、电厂调度自动化系统配置、设备选型及技术参数符合电力系统调度自动化相关技术标准要求，自动化系统经过调试验收，试验数据齐全，各项技术指标达成设计要求，远动信息、电气设备相关参数查对正确无误。相关规章制度已建立、相关资料已报调度机构。调度数据网接入设备、GPS对时系统各项技术指标满足技术规范要求，并满足电网运行需要。电厂关口点已设置，电能量采集装置和电网调度电能量计费系统联调已经过。
1.9、电厂调度通信系统配置，设备选型符合电力通信行业相关要求和要求，和调度机构通信传输通道符合《二次接入系统审查意见》要求，通信设备已接入调度通信网管理系统并能实现远方监视和控制功效，能确保电力系统通信、自动化、继电保护和安全自动装置使用通信设备及通道正常运行。依据《安全生产法》制订并实施企业电力生产特大、重大事故和突发灾难应抢救缓预案。做到救援预案、救援组织、救援人员、配置对应器材和设备“四落实”。
1.10、蓄电池和充电、浮充电装置配置应符合技术要求，蓄电池组放电容量应符合技术要求。

二、评分项目及标准分
序 号
评定项目
标准分
评定方法
评分标准
实得分
备 注
2.1
电气一次设备系统
900

2.1.1
发电机
195

技术情况
75

查评依据：
GB/T 7064- 《透平型同时电机技术要求》，
《汽轮发电机运行规程》，
DL/T 751-《水轮发电机运行规程》
2.1.1.1

发电机在额定参数下运行能达成铭牌出力,发电机绕组、铁芯和其它部件温度正常；冷却介质和冷却器冷却水运行温度无异常；定子、转子无局部过热等异常情况
20
查阅运行日志、缺点统计，并现场检验
温度异常扣5-20分

2.1.1.2
在额定参数运行下，发电机各轴承运行温度在许可范围内,发电机要求部位振动、摆度值在许可范围内
20
查阅运行日志、缺点统计，并现场检验
温度或振动超出许可值扣5-20分

2.1.1.3
空冷发电机进、出风温度无异常；空冷器风道无堵塞
15
查阅运行日志
温度异常扣5-15分

2.1.1.4
水内冷发电机定、转子水路无堵塞及漏水现象，各分支引水管流量及水质测量符合要求`
10
查阅运行日志、大小修时测量流量统计
存在漏水现象不得分，存在其它缺点扣3-5分

2.1.1.5
发电机母线有预防涡流方法，无局部过热现象。
10
现场检验、查阅运行日志，试验统计和缺点统计
有局部过热视严重程度酌情扣分

本体及部件
95

2.1.1.6
定、转子绕组固定良好；定子端部固定结构件、定子铁芯和转子磁极等紧固良好
20
查阅检修、缺点统计和现场查询
存在缺点扣5-20分

2.1.1.7
发电机转子无接地或匝间短路，如存在问题,已作出明确处理要求
15
查阅运行、检修和缺点统计
有接地不得分；有匝间短路视其严重程度酌扣8 - 15分

2.1.1.8
按要求对发电机组定时检修试验，电气预防性试验无漏项，试验结果达成标准
25
查阅检修汇报、试验汇报
超检修周期扣10-15分，电气试验不合格，漏项或超试验周期扣5-25分

查评依据：
　DL/T 596-1996《电力设备预防性试验规程》
2.1.1.9
定时对水内冷发电机定子线棒进行反冲洗，冲洗系统钢丝滤网有预防滤网丝(渣)破碎进入线圈方法
10
查阅反冲洗统计及相关方法实施情况
未按要求周期进行反冲洗扣5-10分，不符合要求不得分

2.1.1.10
发电机组关键电气监视仪表齐全，指示值及对应关系正常；发电机定、转子绝缘监视信号装置正常
15
现场检验，查阅运行日志、缺点统计
监视仪表未投入或指示失常每个参数扣1 分，统计仪表扣1.5 分，带超限报警仪表扣2 分

2.1.1.11
无影响安全运行其它隐患
10
查阅运行、检修和缺点统计，现场检验
视严重程度酌情扣本条标准分

专业管理
25

2.1.1.12
运行、检修规程完整、有效
10
查阅相关资料
无运行检修规程不得分，规程内容不符合实际扣2-5分

2.1.1.13
设备技术档案内容完整、正确，检修、运行总结，检修统计、缺点统计、试验汇报、事故分析汇报立即、完整、规范
15
查阅相关资料
一项不符合要求扣1-2分

2.1.2
变压器和并联高压电抗器
230

技术情况
120

查评依据：
GB 1094《电力变压器》，
GB/T 6451-《油浸式电力变压器技术参数和要求》，
DL/T 596-1996《电力设备预防性试验规程》，
DL/T 572-《电力变压器运行规程》
2.1.2.1
110kV及以上变压器油色谱分析结果合格，220kV及以上变压器油含水量合格

20
查阅相关资料、试验汇报，对照预试规程
色谱及微水分析不合格不得分，超周期扣10-20分

查评依据：
GB/T 7595-《运行中变压器油质量标准》，
GBT 7252- 《变压器油中溶解气体分析和判定导则》
2.1.2.2
220kV及以上电压等级变压器局放试验合格
20
查阅相关资料、试验汇报，对照预试
试验不合格不得分

查评依据：
GB 50150-《电气装置安装工程电气设备交接试验标准》第7.0.14条，
DL/T 596-1996《电力设备预防性试验规程》表5，
GB 1094《电力变压器》
2.1.2.3
220kV及以上电压等级变压器，按要求进行绕组变形试验。
10
查阅投产前及近期短路后试验汇报。（能够用低电压短路主抗试验方法替换）
未做绕组变形试验不得分

变压器在投运前做绕组变形测量，留作原始数据；变压器发生出口短路后要做绕组变形测量，经过和原始数据对比验证是否严重变形
2.1.2.4
交接验收试验或绝缘预试项目齐全，试验合格，汇报完整
20
对照交接验收试验标准或预试规程
试验项目不全或超试验周期扣4-20分，部分项目不合格扣4-20分

2.1.2.5
油温测量正确，油位指示正确，测温装置定时检修
10
现场温度和控制室内温度值对比，查阅校验统计
未定时检验扣3-5分，温度指示值有误差扣2-3分

2.1.2.6
用红外测温仪测量各侧套管接头温度合格，油箱各部位温度分布正常
10
查阅红外测温统计
接头、油箱各部位温度异常扣3-5分,未进行红外测温不得分

2.1.2.7
干式电抗器运行正常，无开裂、放电痕迹
10
查阅检验、处理统计，现场检验有良好防雨等方法
有缺点扣4-20分

2.1.2.8
各部位无渗漏油现象
10
现场检验并查阅缺点统计
有渗漏油扣4-20分

2.1.2.9
无影响安全运行其它隐患
10
查阅运行、检修和缺点统计，现场检验
视严重程度酌情扣标准分

本体及部件
70

2.1.2.10
铁芯及夹件无多点接地故障，并定时测量接地电流（引出接地）
15
检验试验统计，缺点处理统计
存在有多点接地缺点且无有效限制方法不得分，有良好方法扣5分,未测量铁芯接地电流扣3-5分

2.1.2.11
有载调压开关触头接触良好，有载开关及操作机构无关键缺点，有载开关和变压器本体间无渗漏油现象，能按要求滤油、检验、检修
15
查阅试验汇报及检修统计,现场检验
没有各分接头直流电阻测量统计扣5-15分，操作机构有卡涩现象扣2-3分，没有电动、手动循环操作试验统计扣5-15分

2.1.2.12
冷却系统有能自动切换两个及以上独立电源；冷却器自控装置正常，能按负荷或油温自动投切冷却器
15
现场检验，查阅运行中切换试验及消缺统计
重大缺点不得分，无冷却器切换试验统计扣2-5分

2.1.2.13
预防火灾蔓延方法（如事故放油阀门、事故油坑、防火隔离墙、灭火设施等）是否符合要求
10
现场检验，查阅统计
方法不完善扣3-5分

2.1.2.14
呼吸器运行、维护正常
15
现场检验、查阅运行维护统计
呼吸器上部等处渗漏不得分，干燥剂2/3失灵、油杯中缺油等运行维护不良扣6-15分，呼吸器阻塞不得分

专业管理
40

2.1.2.15
设备台帐、资料完整正确，试验汇报，检修、消缺统计完整、正确、有效
20
查阅相关资料和汇报
台账不规范、资料不齐全扣3-15分，不规范扣4-10分，有严重短缺、不完整、不齐全不得分

2.1.2.16
有按实际情况制订反措计划并落实
10
查阅反措计划及落实情况统计
无反措计划不得分（除非有正式书面决定无需此方面反措），有反措计划,但落实不好扣2-7分

2.1.2.17
运行、检修规程完整、有效
10
查阅相关资料
无规程不得分，规程内容不符合实际扣3-5分

2.1.3
高压开关设备
175

技术情况
55

2.1.3.1
交接验收试验或绝缘预试项目齐全，试验合格，汇报完整
20
对照预试规程
试验项目不全扣10-20分，有漏项或试验结果不合格或超试验周期扣3-20分

2.1.3.2
断路器性能和遮断容量满足运行要求
10
依据相关调度提供短路容量,查阅设备台帐进行校核
不满足要求不得分

2.1.3.3
断路器开断故障电流次数累计未超出制造厂许可值;操作次数累计未超出检修周期内要求许可值
10
按运行统计和台帐参数查对。断路器操作次数累计按每个月统计数相加后和制造厂要求查对
靠近或超出许可开断故障电流次数或正常开断次数扣5-10分

查评依据：
DL/T 402-1999《交流高压断路器订货技术条件》第4.105条

2.1.3.4
隔离开关满足开断母线电容电流能力
5
现场检验相关技术资料、技术汇报
不满足要求不得分

查评依据：
DL/T 486-《交流高压隔离开关和接地开关订货技术条件》第4.107条
2.1.3.5
断路器、隔离开关无还未处理重大缺点(断路器本体或机构严重漏气、漏油;隔离开关触头严重发烧、临时短接等)
10
现场检验,查阅缺点统计、运行统计

存在缺点扣3-10分

本体及部件
70

2.1.3.6
断路器外绝缘爬距符合所在地域污秽等级要求,断口间外绝缘对252千伏及以下设备是对地绝缘爬距1.15倍
10
现场检验，查阅设备台帐资料
不满足要求且未采取其它方法不得分

查评依据：
DL/T 593-1996《高压开关设备共用订货技术导则》第3.1条
2.1.3.7
SF6断路器监视气体压力压力表或密度继电器完好，油断路器油位指示清楚
10
现场检验、查阅资料
未进行校验或校验不合格扣10分，油位不清楚扣3-5分

查评依据：
DL/T 402-1999《交流高压断路器订货技术条件》第4.105条第（19）款
2.1.3.8
SF6断路器根据要求检测水份，其含水量在运行标准许可范围内
10
查阅试验汇报、校核其数值和周期
超周期6个月以上不得分，含水量超标扣5-10分

查评依据：
DL/T 596-1996《电力设备预防性试验规程》第13.3.4条
2.1.3.9
断路器大小修按要求期限进行，项目齐全，无漏项或遗留重大缺点
10
查阅检修汇报
超周期或无检修统计不得分，项目不齐全扣3-5分

2.1.3.10
隔离开关外绝缘爬距符合环境污秽等级要求，瓷绝缘子无缺点，操作机构动作情况灵活无卡涩
5
查阅台帐，核实各类隔离开关爬距，查阅运行统计
不满足要求且未采取其它方法不得分，35kv及以下刀闸瓷瓶未按要求进行耐压试验扣1-2分

查评依据：
D DL/T 596-1996《电力设备预防性试验规程》第8.9.1条
2.1.3.11
操动机构箱门关闭紧密,箱体有防水、防尘和防小动物进入方法，箱内加热装置完好,随时可投
5
现场检验
任一项不符合要求扣1-3分

查评依据：
DL/T 402-《交流高压断路器订货技术条件》第5.4条
2.1.3.12
液压（或气动）机构按制造厂要求进行检修，储能电动机开启次数符合制造厂要求，如起动频繁或补压时间过长，需查明原因立即处理
15
查阅缺点统计和检修统计
存在缺点扣1-3分，未按要求检修扣5-10分

2.1.3.13
隔离开关接地刀闸和主刀闸间机械闭锁常常保持完好
5
现场检验和问询
无闭锁或存在缺点扣2-5分

查评依据：
DL/T 486-《交流高压隔离开关和接地开关订货技术条件》第4.19条

专业管理
50

2.1.3.14
设备台帐完整、正确，厂家技术资料,交接验收汇报,历年大小修及预试汇报和缺点统计齐全
20
查阅相关资料
资料不齐全每项扣3-5分

2.1.3.15
有设备运行规程和检修工艺规程
10
查阅现场档案
无规程不得分，内容不符合要求实际扣3-5分

2.1.3.16
反事故方法实施立即、到位
20
查阅历年反措实施计划、实施情况
反措实施不到位扣5-20分

历年各级下发反事故方法
2.1.4
互感器、耦合电容器、阻波器、避雷器和穿墙套管
120

技术情况
50

2.1.4.1
电流互感器、电压互感器测量精度满足计量要求,差动保护带方向型保护涌电流、电压互感器应进行10%误差曲线校核
20
查阅设备台帐、校验统计
不满足要求不得分

查评依据：
DL/T 448-《电能计量装置技术管理规程》
2.1.4.2
互感器等设备引线接头无损伤、无过热现象，定时进行红外测温
5
查阅缺点统计和试验汇报
未开展定时测温工作不得分，有过热点扣1-3分

2.1.4.3
阻波器载流容量符合要求，阻波器本体及引线接头无发烧超温现象，引线无散股和断股现象
5
现场检验，查阅设备台帐及相关资料
不符合要求不得分

2.1.4.4
氧化锌避雷器泄漏电流检测值在许可范围内，110kV及以上避雷器定时测量阻性电流或功率损耗合格且无忽然变大现象
20
现场检验，查阅设备台帐及相关资料
和初始值比较，变大未分析原因扣5分，超出许可值不得分

查评依据：
DL/T 596-1996《电力设备预防性试验规程》第14.2条

本体及部件
60

2.1.4.5
互感器外绝缘符合环境污秽等级要求，或采取有效防污闪方法（如加伞裙或涂RTV等）
15
现场检验，对照环境污秽等级和瓷件爬电距离资料
不符合要求又未采取方法均不得分

查评依据：
GB 5582-93《高压电力设备外绝缘污秽等级》第4.1条
2.1.4.6
互感器（耦合电容器）无渗漏现象，油浸式互感器油位清楚、正常；SF6互感器压力正常，表计定时校验，指示正确
10
现场检验，查阅缺点统计和运行统计
有渗漏情况扣2-3分， CVT、耦合电容器有渗漏油不得分，表计未定时校验扣3-5分

2.1.4.7
电磁式电压互感器采取有效防谐振方法
10
查阅设备台帐和出厂试验汇报
有谐振产生可能，且未采取方法不得分

2.1.4.8
穿墙套管抗弯强度和导体载流量符合运行工况要求，经过大电流穿墙套管法兰有预防涡流发烧方法，充油套管油位正常，SF6套管气压正常
10
查阅资料、计算书和试验汇报后现场核查
没有采取预防涡流方法不得分，油位或气体压力不正常扣3—5分

2.1.4.9
设备交接验收试验完成，预防性试验未超周期，各项试验合格，项目齐全，试验方法正确，绝缘油色谱分析良好，SF6气体微水分析合格
15
查阅试验汇报
项目不齐全或有不合格项或超试验周期扣3-15分

专业管理
10

2.1.4.10
设备台帐、厂家说明书、出厂及交接试验汇报、预防性试验统计齐全，相关图纸资料完整、正确
10
查阅相关资料和设备台帐
不完整、不规范或资料不全扣2 - 4分

2.1.5
外绝缘和防污闪
65

2.1.5.1
电气设备(含棒型绝缘子及悬式绝缘子串) 外绝缘符合环境污秽等级要求或采取了有效防污闪方法(如加伞裙或涂RTV等)
30
对照环境污秽等级验算悬式绝缘子爬距，查阅台帐及盐密测量统计
不符合要求又未采取方法不得分

2.1.5.2
悬式绝缘子串按规程要求定时检测低值，零值绝缘子或测量统计电阻,合成绝缘子定时外观检验
20
查阅测试统计和检验统计
未按要求周期校零或测量统计电阻并不得分

查评依据：
GB 5582-93《高压电力设备外绝缘污秽等级》第4.1条及附录A
2.1.5.3
建立外绝缘台账包含定时清扫，校零或统计电阻测试统计和外观检验
15
查阅资料统计
资料不齐全扣3-5分

2.1.6
过电压保护和接地
115

过电压保护和接地设施运行工况
65

2.1.6.1
避雷针(线)直击雷保护范围满足全部被保护设备、设施要求
10
查相关图纸资料和现场检验，关键校核新扩建设备是否满足要求
不符合要求不得分

查评依据：
《交流电气装置过电压保护和绝缘配合》（DL/T 620-1997）
2.1.6.2
雷电侵入波保护能满足厂内全部被保护电气设备要求
10
查阅图纸资料，现场检验，校核避雷器和被保护设备电气距离能满足电力行业标准要求
不符合要求不得分

查评依据：
《交流电气装置过电压保护和绝缘配合》（DL/T 620-1997）
2.1.6.3
避雷器应正常投运，交接验收试验或预试试验合格
5
现场检验，查阅试验汇报
试验不合格或超周期扣2-5分

2.1.6.4
变压器、并联电抗器中性点过电压保护设施完善
10
查阅设备台帐资料和现场检验
不符合要求不得分

2.1.6.5
接地装置（含独立避雷针）接地电阻按要求周期进行测试合格
15
查阅试验汇报
未按要求周期测试或接地电阻不合格不得分

查评依据：
DL/T 620-1997《交流电气装置过电压保护和绝缘配合》
《交流电气装置接地设计规范》GB/T 50065-2100
2.1.6.6
定时校核接地装置（包含设备接地引线）截面热稳定容量满足要求
15
现场核实，查阅检验资料
未进行校核或不满足要求不得分

过电压保护和接地设施技术情况
50

查评依据：
DL/T 621-1997《交流电气装置接地》，DL/T 596-1996《电力设备预防性试验规程》第19条
《交流电气装置过电压保护和绝缘配合》（DL/T 620-1997）
《交流电气装置接地设计规范》GB/T 50065-2100
2.1.6.7
接地引下线和接地网连接情况按要求周期进行导通检验，对运行以上或腐蚀严重地域接地网进行开挖检验
30
查阅检测和开挖统计
未定时进行导通试验或未进行开挖检验不得分

查评依据：
《电力设备预防性试验规程（DL/T 596-1996）
《电气装置安装工程电气设备交接试验标准》（GB 50150-）
2.1.6.8
主变压器中性点接地引下线，应有两根截面均满足热稳定要求导体和主接地网不一样地点相连接
20
现场检验
不符合要求不得分

2.2
电气二次设备系统
900

2.2.1
发电机励磁系统
90

技术情况
55

2.2.1.1
励磁调整器工作稳定、正确，在手动—自动切换中无扰动
10
查阅资料，现场观察
调整器不能平稳切换不得分

2.2.1.2
励磁系统顶值电压和电压响应比符合国家标准和行业标准
15
查阅资料
不符合国家标准每项扣5分

查评依据：
GB 7409-《同时电机励磁系统》，
DL/T 843-《大型汽轮发电机交流励磁系统技术条件》，
DL/T 583-1995《大中型水轮发电机静止整流励磁系统及装置技术条件》，
DL/T 491-1999《大中型水轮发电机静止整流励磁系统及装置运行、检修规程》
2.2.1.3
励磁调整器过激磁、过励和低励限制、无功电流赔偿等单元投入运行、定值正确
10
查阅资料
低励限制不能确保机组进相运行，过励限制不能确保强励要求不得分。

2.2.1.4
励磁系统转子接地保护、失磁保护等均按设计要求投入运行，整定值正确
10
查阅资料
一套保护未投入扣5分，整定值不正确不得分

2.2.1.5
励磁系统投入运行前或大修后按国家标准做过零起升压、阶跃响应和灭磁等试验
10
查阅试验汇报
未进行试验不得分，缺一项试验扣3分

本体和部件
15

2.2.1.6
励磁机、励磁变、整流柜、灭磁开关等无过热、报警等异常现象
10
查阅运行统计
发觉一项异常扣2分

2.2.1.7
整流柜含有冗余或备用
5
现场查看
发觉无冗余或备用不得分

专业管理
20

2.2.1.8
励磁系统图纸和设备台帐完整、正确，运行规程和检修规程齐全，试验汇报完整正确
15
查阅资料
缺乏一项扣2分

2.2.1.9
励磁系统设备必需备品备件齐全并妥善保管
5
查阅资料，现场检验
视备品备件关键性酌情扣分

2.2.2
继电保护及安全自动装置
255

升压站涉网设备继电保护及安全自动装置
110

2.2.2.1
继电保护配置和选型符合相关规程要求和反措要求，满足并网要求，并经调度机构同意
20
查阅图纸、资料，现场检验
配置不全、选型不妥、不满足入网要求不得分，图纸、资料不完整扣5-10分

2.2.2.2
安全接地、屏蔽接地、跳闸中间、二次回路等满足相关规程及反措要求，室外端子箱、接线盒防尘、防潮方法应完善
20
查本厂制订反措实施细则及书面实施汇报，查现场设备反措具体落实情况及二次回路变更单
不符合规程和反措要求扣5-20分，防尘防潮方法不完善扣3-5分

查评依据：
GB 14285-《继电保护和安全自动装置技术规程》，
DL/T 769-《电力系统微机继电保护技术导则》，
DL/T 5136-《火力发电厂、变电所二次接线设计技术规程》，
DL/T 559-94《220-500千伏电网继电保护装置运行整定规程》，
《预防电力生产重大事故二十五项关键要求继电保护实施细则》，《500千伏继电保护技术标准》，
《继电保护及安全自动装置运行管理要求》
《国家电网企业十八项电网重大反事故方法（试行）》
2.2.2.3
二次回路图纸齐全、正确，继电保护整定单审核同意手续符合要求
15
继电保护整定单有规范审核程序和管理制度，查阅班组图纸，检验整定单
图纸不完整、不正确扣5-10分，整定单审批手续不完整扣3-5分

2.2.2.4
每十二个月依据调度机构向电厂提供高压母线上系统综合电抗，计算和校核相关保护整定值
15
查阅图纸资料
未进行计算校核扣5-15分

2.2.2.5
并网线路保护装置按整定方案要求投入运行，运行工况正常
20
查阅图纸和调试汇报，现场查看
未按整定方案整定不得分，保护装置退出未推行审核手续扣10-15分

2.2.2.6
按时编制继电保护年度检修计划报调度机构，并严格实施
10
查阅检修计划实施情况
未制订检修计划或未完成计划扣5-10分

查评依据：
DL/T 559-94《220-500千伏电网继电保护装置运行整定规程》第2.7.4条，《继电保护运行管理要求》第3.2条第3.3条
2.2.2.7
已运行保护装置内部逻辑功效和外部接线改动，应推行申报审批手续，涉网设备继电保护须得到调度机构许可
10
查阅更改审批资料
更改审批资料、申报手续不全不得分

发电机变压器组继电保护及安全自动装置
55

查评依据：
GB 14285-《继电保护和安全自动装置技术规程》第2.8.4条和第2.8.7.5条，DL/T 769
-《电力系统微机继电保护技术导则》第3.15条
2.2.2.8
发电机、变压器继电保护配置和选型符合相关要求和反措要求并经调度机构同意
15
查阅图纸、资料
不符合要求不得分未经调度机构同意扣3-10分

2.2.2.9
发电机变压器组后备保护整定值及动作时间和线路保护满足选择性，逐层配合
20
查阅整定计算及整定单
不满足要求扣5-20分

查评依据：
GB 14285-《继电保护和自动装置技术规程》，
DL/T 769-《电力系统微机继电保护技术导则》，
DL/T 5136-《火力发电厂、变电所二次接线设计技术规程》，
《预防电力生产重大事故二十五项关键要求继电保护实施细则》
2.2.2.10
主变压器中性点接地方法符合调度规程要求
10
查管理制度实施情况
不满足要求不得分

2.2.2.11
发电机变压器组非电气量保护跳闸中间应符合反措要求
10
查图纸及试验汇报
不符合反措要求扣5-10分

涉网互感器及二次回路
50

2.2.2.12
涉网互感器二次绕组安全接地符合反措要求
10
查阅图纸，检验现场设备
有一处不符合要求扣3-5分

查评依据：
DL/T 769-《电力系统微机继电保护技术导则》第3.13条，《网500千伏继电保护技术标准》第29条
2.2.2.13
涉网电压互感器二次回路失压，能快速闭锁会误动保护
10
查阅图纸
闭锁不完善不得分

2.2.2.14
涉网电压互感器各二次绕组中性线不得公用
5
查阅电压互感器二次图纸
不符合要求不得分

2.2.2.15
双母线电压互感器，二次电压切换过程中不会出现二次电压反充电
5
查阅二次电压切换图纸及切换装置
不符合要求不得分

2.2.2.16
涉网保护装置二次回路按反措要求落实
10
查阅图纸、资料
有一处不符合反措要求扣3-5分

2.2.2.17
按时填报涉网继电保护动作统计月报表、故障分析汇报及整年动作统计分析
10
查动作统计报表事故分析汇报等资料
未按要求填报扣3-5分

专业管理
40

2.2.2.18
继电保护及自动装置图纸资料完整正确
10
查阅图纸、资料
不完整正确扣3-5分

2.2.2.19
应含有符合现场实际、满足运行要求、并经审批现场运行规程
10
查阅资料
不符合要求扣3-10分

2.2.2.20
专业班组应含有参考厂家资料、调试纲领编制并经审批检修规程
10
查阅资料
不符合要求扣3-10分

2.2.2.21
专业班组应具符合实际保护、控制、信号回路展开图和端子排图
10
查阅图纸、资料
不符合要求扣3-10分

2.2.3
调度自动化系统
245

调度自动化系统并网电厂计算机实时监控和实时信息传输系统
115

2.2.3.1
调度自动化系统可用率满足电力监管机构和调度部门要求
20
查阅资料
不符合规范要求及电力监管机构、调度部门要求不得分

2.2.3.2
系统应含有四遥功效、自诊疗、自恢复功效、容错功效等，有事件次序统计和事故追忆和相关报警功效，有自动统计、打印、分类、检索和运行管理功效
10
查资料或抽查测试

不含有四遥功效不得分，其它功效不满足要求每项扣1分

查评依据：
DL 5003-1991《电力系统调度自动化设计规程》，
GB/T 13729-1992《远动终端通用技术条件》，
DL/T 5149-《220kV～500kV变电所计算机监控系统设计技术规程》，
DL/T 5000-《水力发电厂设计技术规程》，
DL/T 578-1995《水电厂计算机监控系统基础技术条件》，
DL/T 822-《水电厂计算机监控系统试验验收规程》》
2.2.3.3
通信规约和传输信息和山东电网现行运行要求是否一致；
15
查资料，现场抽检
不满足不得分

2.2.3.4
远动设备及系统质量认证和出厂试验汇报，输入回路中交流工频量、非电气直流量，脉冲量、开关量等符合技术标准要求
10
查证实和资料
无质量认证不得分，输入回路接入不符合标准每项扣1分

1. 查评依据：
《500kV变电站计算机监控系统技术要求和验级标准》，《500kV变电站计算机监控系统使用评价标准》
2. 假如电厂端只是远动终端RTU传送信息关键查前六项
2.2.3.5
自动化设备系统软件资料、框图和使用说明齐全，正确；各软件功效调试统计齐全
15
查资料和相关统计
软件没有资料、框图或调试说明不得分

2.2.3.6
信息运行更新速度应满足要求，动态数据刷新≤5S； 报警从发生到输出≤3S；遥测信息传送时间≤3s；遥信改变传送时间≤2S
10
查看资料和抽查测试
关键遥测量没有定时校验扣3分，抽查中有一个达不到要求扣1分

查评依据：
GB/T 13850-1998《变送器》，GB/T 16433《远动设备及系统》，GB/T 18657-《远动设备及系统》
2.2.3.7
装置电磁兼容和抗干扰性能应符合要求。设备和机柜等应按国家标准要求进行接地。防雷方法，接地电阻和方法应符合要求
15
查看或检验装置、设备环境和电磁干扰试验汇报和防雷、接地情况
不满足要求扣5-15分

2.2.3.8
自动化系统电源可靠性（双电源）UPS许可时间≥1小时，全负荷运行时仍有40%余量，输出电能质量满足要求
10
现场查看设备

达不到要求扣5-15分

查评依据：
DL 5003-91《电力系统调度自动化设计技术规程》，
《网、省调电网调度自动化系统实用化验收细则（试行）》，
《电网500kV变电站计算机监控系统技术要求和验收标准》（试行稿）
2.2.3.9
数据处理及通信装置、I/O测控装置对时精度应小于1ms，SOE分辨率小于2ms
10
查看调试汇报和检测汇报
有达不到要求扣5分

查评依据：
GB 9361-1988《计算站场地安全要求》，GB 2887-1989《计算站场地技术条件》
《500kV变电站计算机监控系统技术要求和验收标准》

上网电量自动统计及远动传输系统
40

2.2.3.10
上网关口点设置正确，传输方案符合设计要求，二次接线正确
15
查阅资料，现场检验
未按购售电协议设置上网计量点不得分，二次接线不正确不得分。（关口点没有设置在电厂侧不考评）

2.2.3.11
计量表精度和功效（包含传输规约、时标，分时，双重化、统计等）符合要求，运行前表计经计量部门校验、监督部门认可
15
查阅资料
上网计量装置有一处达不到0.2级要求不得分，功效不全但不影响正常运行扣5分，装置未经计量、技术监督部门认可不得分

2.2.3.12
电量采集装置运行稳定，数据传输正确
10
查运行统计
常常犯错而影响计量运行质量不得分，运行稳定性差扣5分

查评依据：
DL/T 448-《电能计量装置技术管理规程》，
DL/T 743-《电能量远方终端》，
《购售电协议》，
《并网调度协议》

二次系统安全防护
30

查评依据：
GB/T 17883-1999《0.2S和0.5S级静止式交流有功电度表》，
DL/T 614-1997《多功效电度表》，
DL/T 585-1995《电子式标准电能表技术条件》
2.2.3.13
调度自动化系统接口应符合国家电监委5号令要求，
10
查看系统配置及设计文件
不符合要求和要求不得分

2.2.3.14
调度自动化系统设备及计算机采取操作系统符合防范病毒和对应管理要求
10
查看系统配置及管理制度
不符合要求不得分

查评依据：
国家经贸委30号令、国家电监会5号令
2.2.3.15
数据区数据定义应正确，一和二区之间应安装安全防护墙，二和三、四区间应安装安全物理隔离装置且该装置经权威机构测试和安全认证
10
查看配置和测试、安全认证文件
数据定义不正确扣5分，安全防护软件和物理隔离装置未经过测试和安全认证扣5分，末采取防护方法5分

GPS对时系统
20

2.2.3.16
GPS主时钟，对时精度满足要求
20
查看系统配置、调试纪录及检测汇报
没有GPS，又未进行其它方法查对时钟不得分，用其它方法对时扣10分

自动化应急预案
40

2.2.3.17
应制订关键设备及软件出现故障
