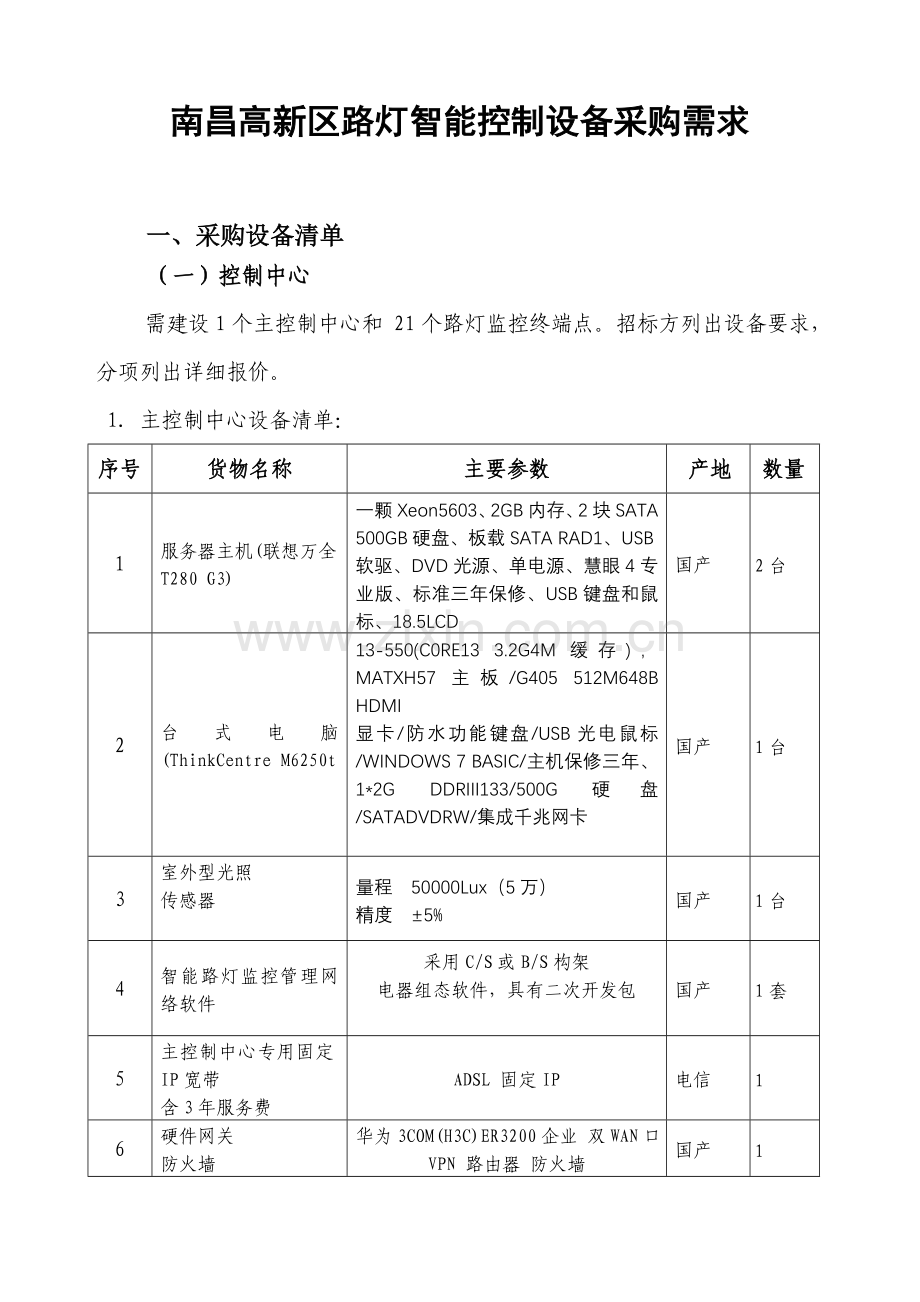

南昌高新区路灯智能控制设备采购需求

一、采购设备清单
（一）控制中心
需建设1个主控制中心和 21个路灯监控终端点。招标方列出设备要求，分项列出详细报价。
1. 主控制中心设备清单：
序号
货物名称
主要参数
产地
数量
1
服务器主机(联想万全T280 G3)
一颗Xeon5603、2GB内存、2块SATA 500GB硬盘、板载SATA RAD1、USB软驱、DVD光源、单电源、慧眼4专业版、标准三年保修、USB键盘和鼠标、18.5LCD
国产
2台
2
台式电脑(ThinkCentre M6250t
13-550(C0RE13 3.2G4M缓存)，MATXH57主板/G405 512M648B HDMI
显卡/防水功能键盘/USB光电鼠标/WINDOWS 7 BASIC/主机保修三年、1*2G DDRIII133/500G硬盘/SATADVDRW/集成千兆网卡

国产
1台
3
室外型光照
传感器

量程 50000Lux（5万）
精度 ±5%
国产
1台
4
智能路灯监控管理网络软件
采用C/S或B/S构架
电器组态软件，具有二次开发包

国产
1套
5
主控制中心专用固定IP宽带
含3年服务费
ADSL 固定IP
电信
1
6
硬件网关
防火墙
华为3COM(H3C)ER3200企业 双WAN口 VPN 路由器 防火墙
国产
1
7
操控台
产品规格：1200*2000*750(mm)
设计严格遵循人体工程学，整体外观流线造型，总体结构符合GB/T 19183标准及IEC61969标准 。
侧板、台面板、前扶手等均可选为木制材料或钢质材料，色彩丰富，其余均为优质冷轧钢板。
表面处理：去油、磷化、电泳底漆、静电喷粉

国产
1台
8
投影仪
EPSON高清投影仪EB-C260W
国产
1台
9
UPS
SANTAK深圳山特C2K标（含电池）

国产
1台
10
打印机
三星CLP-326彩色激光打印机
国产
1台

2. 路灯控制器(每个监控终端)设备清单：共计21各监控终端
序号
名称
技术参数
数量
(标配)
1
三相交流综合电参综合表及配件
电压 各相 精度 ≥0.2%
电流 各相 精度 ≥0.2%
有功功率 合相 精度 ≥0.5%
无功功率 合相 精度 ≥0.5%
功率因数 合相 精度 ≥0.5%
有功电能 合相 精度 ≥1%
无功电能 合相 ≥1%
频率 合相 ≥0.2%
支持 显示屏 实时显示参数
备注：输入电流AC(交流)0~200A
注：需省级计量检测机构合格报告
1台
2
路灯控制器
支持GPRS（或者CDMA）通讯
支持GPS 自动校时
支持手动控制
四路光电隔离继电器输出控制10A阻性负载
四路光电隔离开关量输入检测
接触器常开辅助点4个（光电隔离）
内置实时日历时钟（掉电保护），含闰年自动计算
可根据经纬度自动计算日出日落时间，动态调整标准开关灯时间（支持脱离控制中心独立运行）
控制器可内置执行方案，及优先级，设定好后（支持脱离控制中心独立运行）
1台
3
电缆防盗器主机
支持电缆分段告警，告警延时
≤5秒
1台
4
电缆防盗器终端
支持电缆被盗分段分区域告警
支持1-255段扩展
支持电缆被盗后直接发送短信给管理人员
无需电缆防盗器主机及控制中心支持
4台

5
CDMA或GPRS
3年通讯费
月流量30M，不计时长
3年

（二） 21组智能路灯控制单元，按照以上功能单元要求分项报价。 注：原开关柜配有接触器，并可正常工作。
（三）招标产品质量要求
1. 系统的完整性：投标人提供的整套设备应能构成一个完整的系统并按技术要求连续运行。
2. 系统的适应性：投标人提供的整套设备应能保证在使用地的自然环境、气候条件、公用设施等情况下全天候正常运行。
3. 投标人提供的整套设备各组成部分必须是完整的、全新的、功能全的单元，必须符合国家质量检测标准（附检测报告），符合《招标货物清单》中的规格型号及配置要求 (包括零部件)。
4. 投标人提供的整套设备（含维护检测设备）既要体现技术先进、经济合理、又要成熟、安全可靠，并具有操作简单管理方便的特点。
二、技术要求
（一）总体要求
1. 各控制单元具备向指定手机发送状态短信的功能，兼容GPRS、CDMA的通信平台技术。
2. 具备利用网络进行遥测、遥控、遥信，防盗和对节能器调节的功能。
3. 具有管理和物理两种节能功能。
4数据采集精度：采集精度优于1%
5巡测时间以300个监控终端计，巡测时间不超过180秒，每巡1个监控终端时间不超过0.6秒。
　 （二）路灯监控管理系统整体性能和技术要求
1. 所有设备均需高温老化测试合格后，才能安装。每个单元完成安装，必须经投标原厂工程师和招标方共同检查签字后，才能加电使用。
2. 每个控制单元在通信中断时，可定时发送故障状态告警。监控具备钟控（终端具备键盘设置时间功能）、周控（可预先存一周开关灯时间表）、内置经纬仪开关灯模式、光敏控制多种功能，可互相切换。
3. 抗干扰性
由于路灯配电箱内交流接触器的动作、路灯负荷的变化对路灯远动终端的软件运行及数据采集带来了不利的影响。终端必须具有较高的EMC电磁兼容性，终端软硬软件因具有高可靠安全运行和抗死机能力。
4. 环境适应性
路灯监控终端及路灯节能设备因其身处室外环境中，要求投标设备具备防尘、防潮、防腐、耐高温的功能。
5. 安全性要求
在通信中断时，为保障正常开关灯，控制单元具有键盘手动修改和设置时间功能，显示时间功能。控制单元具有独立运行功能，监控中心或者通信系统出现故障时，控制单元能够按照预定时限开/关灯，控制单元输入、输出等端口应具备抗雷击、抗过压的设计和保护功能。
为了保障路灯维护，监控终端应设有手动开关灯键盘，直接开启和关闭对应的输出路灯回路。有效避免检修人员直接操作强电，减少事故机率。GPRS（或者CDMA）和RS232、RS485通讯端口，应采用专业抗雷击、抗瞬变电压设计。
6. 监控终端模块化结构设计要求
为了保障终端的安全运行和现场维护、更换配件，监控终端用模块化结构设计，模拟数据采集通道，输出控制开关灯通道，输入开关量信号监测通道，均采用模块化结构和光电隔离。用户可根据实际需求，灵活选配，可有效避免一点损害，造成整个系统瘫痪的问题。
7. 易维护性。
路灯监控终端应采用模块化，便于检修人员更换。模块规范结构化，模块之间采用隔离保护，标准连接方式，科学规范布局模块。
采用体积小和模块结构，便于维护快捷方便，简单易行，符合路灯检修人员维修习惯，缩短故障的恢复时间。（严禁拼装，安装混乱产品）
8. 路灯控制器工艺结构。
路灯控制器输入、输出控制采集端口，均采用标准强电，并具有可插拔的，电器连接端子和清晰标准的标识符号，利于安装时强弱电线路分开，科学合理，接线规范，利于今后维护、安装、拆卸。
（三）路灯监控软件的主要技术要求
1. 路灯监控管理网络软件架构要求
1.1 路灯监控管理网络软件采用（C/S）架构。支持远程网络操作
（Internet）远程维护、管理、遥控、遥信、遥测、遥调等操作（移
动办公功能）。不采用单机版软件。
1.2 路灯监控管理网络软件应采用了模块化结构，便于维护，安全性强、可靠性高。软件应充分考虑到今后系统先进性、可扩展性。
2. 系统安全性要求功能：
监控软件应具备系统权限管理，站点管理（添加、删除站点，站点分区分组）功能，强制开关灯等重要操作，必须具备较高的安全控制体系，采用多级保护机制，保证系统运行的安全性。
3. 监控软件模块化结构
遥测模块（遥测电压、电流、设备运行状态等）、遥信模块（设备运行状态）、遥控模块（强制开关灯）、系统校时和开关灯时间管理模块、黑匣子记录管理模块、GPRS状态显示模块、电量记录查询和打印、电压、电流趋势图 、站点地理分布信息（GIS）、采用企业短信二次接入的报警短信发送功能、站点信息管理模块（增加、删除站点和站点分区）、通讯模式、自动校时、短信报警功能选择、操作权限管理。
4. 二次电气组态功能
监控中心软件优选条件：路灯监控管理网络软件，采用图形组态架构，具有可视化和图形化二次编程功能。采用路灯专业的电器符号、线路，重组每个路灯配电箱实际的电器流程结构及输入、输出线路的相序、归属关系，以黄、绿、红三色，标注三相电压的相位关系，并记录和显示交流接触器的类型（全夜、半夜和其它）和交流接触器对应的回路归属和相位关系，以及线路具体输送地区 。可精确化设置任何一台路灯配电箱输入、输出电压、电流报警值，路灯配电箱电器如：断路器、熔断器、交流接触器的报警监位置。根据遥测数据，实时动态的仿真现场路灯配电箱，电气流程和运行动作，根据预先设置的报警值，准确分析、判断报警故障，采用不同颜色、故障符号，精确标注实际报警位置。
5. 具备数据采集（遥控、遥信、遥测、遥调）功能
5.1 具有自动和手动遥控功能: 系统可以根据不同类型的路灯与景观灯控制要求，把全市路灯、景观灯和装饰灯分成若干个组，采用时控方案或时控和网络相结合的控制方案，自动遥控开/关全市全夜灯、半夜灯、楼宇景观灯、沿街饰灯；也可以手动对各种灯型进行遥控开/关操作。手动模式分组、分区遥控开关灯（强制开关灯）。
5.2具有自动巡测、手动巡测和选测功能: 能按设定的时间周期（可以根据开/关灯前后任意选取不同的周期）自动进行定时巡测。操作者也可随时手动巡测和选测各监控终端的电压、电流。自动或手动模式遥测所有路灯配电箱监测的全部电器参数。
选择模式分组、分区遥测路灯配电箱输入三相电压、电流和输出回路电流值。
5.3具有自动和手动遥信功能: 选择模式分组、分区遥信路灯配电箱空气开关、交流接触器、熔断器运行状态。
5.4具有根据监控中心预先设定的时间，自动调整路灯节电器节电
档。可根据输入电压的变化自动调整输出工作电压。
6. 报警功能
6.1监控中心软件必须具备以下报警功能：停电、缺相、跳闸、保险熔断、接触器未吸合未释放、电压超上下限和输出电流超上下限、断路和漏电等报警项目，具备声光电报警。监控中心软件优选条件：可仿真各控制单元组的内部结构，仿真和标注电器运行动作，图示控制单元内部故障点具体位置。 采用不同故障符号和颜色，准确的标注停电、缺相、空开跳闸、交流接触器未吸合、未释放、输出回路短路、断路和电压、电流超限、白天误开灯、晚上误关灯、电缆断路等故障。并能够以网络短消息方式将故障报警发送到指定的手机上（无卡发送）。支持群发功能，有效避免采用外置短信设备，丢包率高、发送慢、不能群发，短信资费高和经常无网络信号等缺点
6.2 用户可增加、删除报警用户手机号，数量不限。报警短信包含：报警地区、报警时间、故障类型、故障位置。中心软件可开启关闭短信报警。
7. GIS显示功能
7.1显示各站点在区内的具体地理位置。
7.2显示各站点的开关灯情况。
7.3显示各站点报警信息。
7.4通过点击地图上的站点，直接发布控制指令。
7.5通过点击地图上的站点，直接采集站点数据。
8. 管理功能
8.1 监控站点管理功能（增加、删除站点和站点分区）
分组、分区建立、删除路灯监控站点，记录路灯监控站点编号和实际地名。
8.2历史运行记录、查询及打印功能
记录开关灯时的状态（为用户诊断故障，排查故障提供历史依据）。可以对各监控终端任意定时数据和年 月 日统计数据进行查询，直观方便的浏览各时间段电压电流波动曲线，及早发现故障。六种趋势图统计显示。按条件查询浏览，各时间段电压电流波动曲线图，分析亮灯率。实时描绘采集数据曲线。
8.3 历史报警记录、查询及打印功能
根据选择的查询条件，自动查询、排序报警记录。
记录显示报警地区、报警时间、故障类型、故障位置。采用文本方式，准确描述停电、缺相、空开跳闸、接触器未吸合、未释放、输出回路短路、断路和失流、失压、电缆被盗等报警故障。
报表打印功能
8.4黑匣子记录管理功能
通讯状态、开关灯时间、停电时间次数等数据。提供历史依据。
9. 开关灯和时间管理功能
9.1自动校时功能
9.2 强制开关灯功能
选择和广播开关路灯。
9.3 开关灯时间功能
选择设置某个站点某天的每个控制回路的开关灯时间或系统时间
广播设置所有站点某天的每个控制回路的开关灯时间或系统时间
选择查询某个站点某天的每个控制回路的开关灯时间或系统时间
广播查询所有站点某天的每个控制回路的开关灯时间或系统时间
9.4 光控开关灯功能
GPRS路灯监控管理网络软件根据外置光照计信号，自动开关所有路灯。
9.5 周控开关灯功能
可记录和设置任意路灯配电箱一周的开关灯顺序。
10. 电压、电流趋势图
10.1直观方便的浏览各时间段电压电流波动曲线，及早发现故障。
10.2六种趋势图统计显示。
10.3按条件查询浏览，各时间段电压电流波动曲线图，分析亮灯率。
10.4实时描绘采集数据曲线。
11．无线传输和有线网络具有可靠的安全防范措施。
（四）监控系统通讯技术指标
1. 监控点与分监控中心兼容普通ADSL或宽带网接入，无带宽等特殊限制设计。
2. 监控点终端数据采用高效压缩技术，在每2分钟采集一次的条件下，监控点每月正常的GPRS通讯流量不高于30M，异常情况不高于50M。
3. 报警短信支持ADSL或宽带网络发送短信，不需外部增加GSM短信设备。
（五）GPRS/CDMA路灯控制器（终端）主要技术指标
1. 监控终端最大容量设计不小于1024个，可扩充。
2. 输入量：4路开关量（可扩到16路）具备交流开关信号输入，交流开关量用于监测保险、空开等电器设备的运行状态（电器设备的好坏直接影响到正常亮灯）。
3. 输出量：不小于4路开关量 （可扩到16路）用于控制全夜灯、半夜灯、景观灯、广告灯等，可任意设定。
4. 三相电参数综合采集：用于监测路灯输出回路的电流，中心可以判断输出电缆是否断路、漏电故障和亮灯率。
5. 控制单元必须兼容钟控功能，可以通过终端上的按键和显示提示，修改开关灯时间。
6. 监控终端应兼容多种通讯模式和接口，以保证通讯设备的升级。
7. 具有安全手动开关灯功能，便于现场检修。
8. 监控终端具有监控输入（空开、保险等）和输出（交流接触器）运行状态，便于现场维修。
9. 监控终端不能出现死机或电脉冲现象而导致失控不正常运行。
10. 路灯监控终端，采用模块化结构设计，便于维护和升级。
11. 输入/输出端口采用抗雷击、抗瞬变电压安全保护设计。
12. 时间开关灯安全保护设计， 当监控中心与监控点通讯出现故障或电网出现停电，然后又恢复供电。监控终端，可以根据监控中心预先设置的开关时间开启和关闭交流接触器。
支持通过路灯监控终端上的输入键盘，重新修改系统时间、日期和开关灯时间。
13. 支持修改时间功能 （应急使用）：路灯监控终端上，必须设有独立的输入键盘，现场可通过键盘直接修改监控终端时间、日期和开关灯时间。
14. 路灯监控终端上必须具备手动开灯键（兼容钟控），不采用外加并联开关控制方式。手动开灯键不受开关时间约束，具有强制性。
15. 运行状态显示设计：为了便于现场维护和迅速查找故障，路灯监控终端必须具备输入输出线路、保险、交流接触器、空气开关的运行状态指示和输入三相电压显示、系统时间、日期和开关灯时间显示（二十四小时制)、通信状态指示、电源状态指示功能。
16. 黑匣子资料记录功能：实时记录停电次数，停电时的三相电压值和停电日期，时间。记录开关灯时的状态。（为用户诊断故障，排查故障提供历史依据）。
17. 工作环境温度：-20℃～85℃。
18.供电电源电压：交流180V～260V 19终端设备在交流断电后运行8小时以上
三、交货、验收、货款支付、售后服务
1、产品中标后20天之内运至南昌高新区内，按甲方指定地点予以交付。
2、货到经甲方清点验收，无式样、规格、质量问题，安装完毕，验收合格后，支付至合同总价（实际结算额）的90%。
3、质保金为10%。在二年内无任何质量问题，一次性付清。
4. 售后服务：系统终验收后，免费质保二年，终身提供维修服务，监控软件永久免费升级。
5. 故障维修：质保期间出现故障，必须每次携带新品单元参与维修，超过报修时间48小时未恢复，或者维修的单元在一周内再次出现故障，必须免费更换新单元。
6. 质保期满，必须提供全部维修检测报告。
附件一：
投 标 书（式样）

致 ：
1、根据 的询价公告，我方经研究上述文件的全部条款，正式授权 代表投标人参与该项目的投标活动。
2、我方明白你方不一定解释选择或否决任何投标的原因与理由。
3、我方接受你方招标文件中的付款方式和承诺条款服务内容。
4、我方一旦中标，将按招标文件规定的要求，严格履行合同责任和义务。
5、本投标有效期为投标截止时间起60个日历日。

投标单位（签章）：
投标单位地址：
法人代表：（签字、盖章）
电话：
传真：
开户银行：
银行帐号：

日期： 年 月 日

附件二：

投标报价表（式样）

投标总报价： 元。 金额:元
序号
设 备 名 称
型号、规格
产地（品牌）
数量
单 价
总 价
1

2

3

4

5

6

7

合 计

投标单位：（签章） 委托代理人：（签章）

法人代表：（签章） 联系电话：

日期： 年 月

注：投标单位应按主控制中心和监控终端点设备采购清单逐项报价。

附件三：
服务承诺书（式样）

投标单位的服务承诺和其他说明：
1、本项目的最快供货时间为 天。
2、产品保修期 年,时间从甲方工程竣工验收完毕之日起计。
3、属投标单位产品质量问题，投标单位自接到招标单位的通知后 天内到位， 在 小时完成更换业务。
4、我方承诺：若我方中标，自收到贵方《中标通知书》之日起立即安排生产供货。
5、其它服务承诺或优惠：

投标单位：（签章）

法人代表：（签字、盖章）

代理人：（签字、盖章）

年 月 日

附件四：
技术参数响应/偏离表*（式样）

供应商名称（盖章）：
序号
产品名称
采购文件要求
投标文件规格
偏离/响应
说明

投标单位代表签字：

年 月 日

注：此表不管有无偏离均应填报
