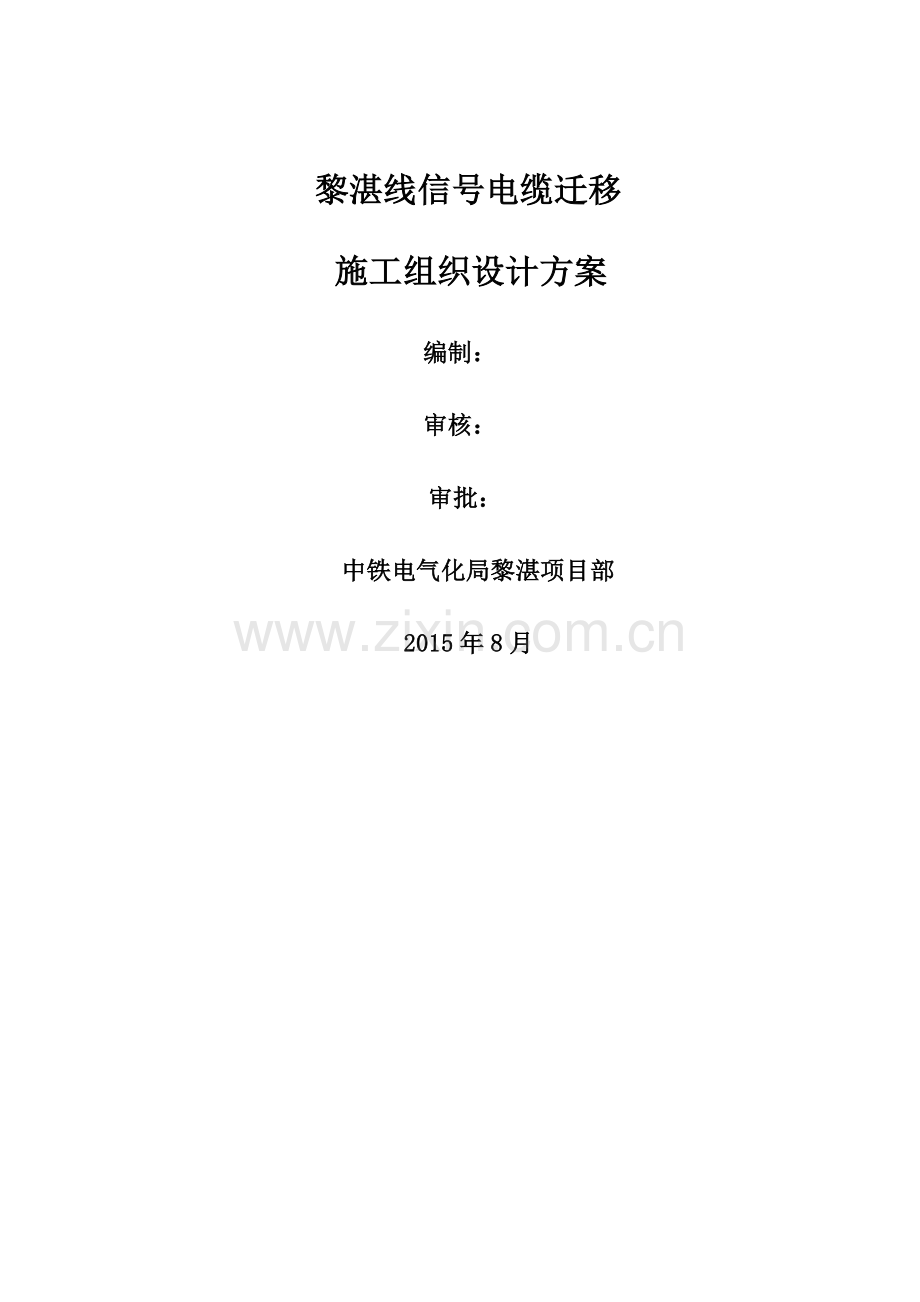

黎湛线信号电缆迁移
施工组织设计方案
编制：
审核：
审批：
中铁电气化局黎湛项目部
2015年8月

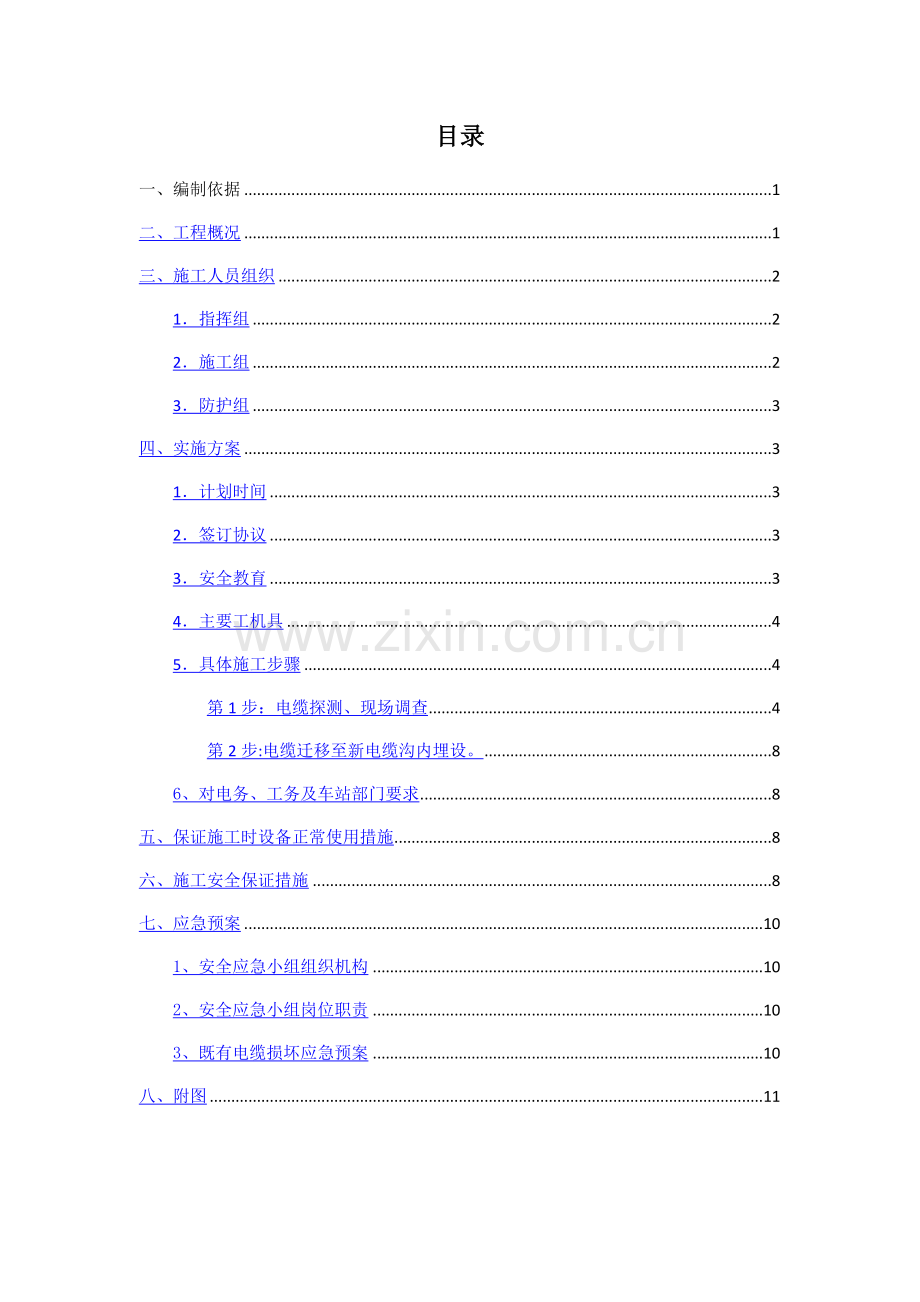

目录
一、编制依据 1
二、工程概况 1
三、施工人员组织 2
1．指挥组 2
2．施工组 2
3．防护组 3
四、实施方案 3
1．计划时间 3
2．签订协议 3
3．安全教育 3
4．主要工机具 4
5．具体施工步骤 4
第1步：电缆探测、现场调查 4
第2步:电缆迁移至新电缆沟内埋设。 8
6、对电务、工务及车站部门要求 8
五、保证施工时设备正常使用措施 8
六、施工安全保证措施 8
七、应急预案 10
1、安全应急小组组织机构 10
2、安全应急小组岗位职责 10
3、既有电缆损坏应急预案 10
八、附图 11

黎湛线信号电缆迁移
施工组织设计方案
一、编制依据
1．既有《信号设备布置平面图》、《电缆径路图》。
2．铁道部颁布的《铁路信号工程施工规范》、《铁路信号工程施工质量验收标准》、《铁路工程施工安全技术规程》、《南宁铁路局普通铁路营业线施工安全管理实施细则》（宁铁运[2013］26号)及《南宁铁路局营业线施工项目管、线设施安全管理补充规定》（宁铁建[2010］77号）的有关规定。
3、站前线路提速拨线，桥涵接建施工方案.
4．施工现场电缆探测、现场调查表。
5．其它有关文件、协议及规定。
二、工程概况
根据改建黎湛铁路电气化改造工程的需要，I标段范围内八塘至桥圩至石鼓塘因线路提速拨线施工,平改立工程，房建专业站房施工，需要在既有电缆径路上平整路基、地基和铺设线路；为不影响电务对既有电缆的维护，需在站前施工的同时，进行既有区间信号电缆迁移或防护。通过现场调查，确认既有电缆径路的情况下，既有信号电缆需要人工开挖出来后，重新迁移埋设，与线路交叉敷设的既有电缆，需埋设钢管在新路基下防护既有电缆,做过轨钢管防护处理，埋深符合验收规范。由站前分部负责既有电缆的开挖，信号专业负责现场指导盯控、电缆迁移；根据现场实际情况及施工计划，站前分部将所有既有电缆的开挖出后，配合信号专业电缆迁移，原则上按不割接方案进行，现场施工中遇到必要割接时，应向南宁电务段、电务处申报电缆割接方案批复。
主要施工内容
1．开挖出既有电缆；
2．开挖新电缆沟,将既有电缆迁移至新电缆沟内。
3、过轨处用钢管防护，埋深不足处用钢管或水泥槽防护。
主要工程数量
序号
项 目
单位
数量
备注
1
开挖电缆沟
hm

2
破电缆水泥包封面
hm
50

3
电缆钢管防护
处
5

4
地下电缆警示牌、石
10个
2

三、施工人员组织
1．指挥组
现场总指挥： 李春（信号专业经理) 联系电话:[phone]
现场施工负责人： 赵斌(信号施工队长） 联系电话:[phone]
樊少云（信号施工副队长) 联系电话:[phone]
现场安全负责人： 赵会海(安全总监) 联系电话:[phone]
现场技术负责人： 李彦兴（技术主管） 联系电话：[phone]
应急机械保障： 张彦召（机械部长） 联系电话：[phone]
物资供应保障: 毛博文（物资部长） 联系电话：[phone]
后勤保障： 张旭（综合部长） 联系电话：[phone]
2．施工组
施工组长：赵斌（信号施工队长） 联系电话:[phone]
职责：负责施工过程中与站前分部现场负责人联系协调工作,对施工进度及安全全面负责。
施工副组长：樊少云（信号施工副队长) 联系电话：[phone]
职责：配合组长完成电缆迁移施工,掌握施工进度，解决施工中出现的问题。
施工组员:成丁丁、张辉、童伟、徐金达、劳务工10人。
职责：负责电缆沟迁移工作的具体实施，落实各项安全措施,及时反映施工中出现的问题。
3．防护组
驻站联络员：李龙飞（报话机、手机联系)
现场防护员：李贵珠(报话机、手机联系)
杨小梅（报话机、手机联系）
每个施工组配备对讲机1部，驻站联络员与现场防护员、现场防护员与作业组之间联系均通过对讲机联系，当报话机故障或通讯不畅时用手机联系，做好3-5分钟通话记录.
四、实施方案
1．计划时间
2015年9月1日至2015年12月31日（具体施工时间站前单位施工计划时间为准）.
2．签订协议
2015年7月31日前签订完相关协议。根据施工项目影响范围，与设备管理单位和行车组织单位分别签订施工安全协议书，安全协议书中明确双方的责任和义务，施工责任地段和期限,安全防范内容和措施,安全分工、发生责任事故的处罚方法、安全监督配合费用等。安全协议签订后逐级上报,并报建设指挥部备案。
3．安全教育
（1）施工前，组织全体施工人员进行有关既有设备的安全教育培训，明确施工方法和顺序，充分了解既有信号设备的性能及参数，掌握既有设备的安装调试方法、工艺，加强既有设备故障处理能力。
（2）向参与施工的人员进行技术交底和安全培训教育。
（3）安全卡控到位。严禁劳务队伍在无人带班的情况下进行施工。
(4）配合要到位。 在配合单位未到场之前，严禁施工单位同意劳务队伍进行开挖.
（5）制度要到位.严格遵守施工单位与设备管理单位签定的各项协议,不能超范围施工、无计划施工。
（6）交底要到位。选择专业知识较强，施工经验较丰富的专业人员，到每个点上对每个施工队伍进行技术交底，确保交底到位、全面细致.
4．主要工机具
序号
名 称
单位
数量
备注
1
应急接续工具
套
2

2
雨具
套
20

3
无线对讲机
台
5

4
工具包
套
4

5
万用表
块
2

6
镐、锹
套
10

7
手电筒、应急灯
台
4

8
施工车辆
台
2

9
发电机
台
1

5．具体施工步骤
第1步:电缆探测、现场调查
主要施工内容:确认既有电缆沟走向，探明既有电缆径路，做好标识。
工期安排：2015年9月1日至2015年9月30日（具体施工时间站前单位施工计划时间为准）。
影响范围:上报邻近营业线B2类施工计划,不影响既有线行车。
人员安排:
驻站联络员:李龙飞（对讲机、手机联系）
现场防护员：李贵珠（对讲机、手机联系)，
杨小梅（对讲机、手机联系)，
施工人员:张辉、童伟、徐金达（通讯工具对讲机2台）。
施工步骤：
① 根据既有电缆标石，了解现场既有信号电缆走向，埋设位置大体情况。
② 用电缆探测仪探测电缆径路，确认电缆走向，用白灰或警示带标识电缆径路。
③ 在无法辨认地下埋设电缆位置的情况下，采用在一定的距离开挖“十"字沟来确认所选择的电缆径路下方是否有其它光电缆或其它管线.探挖时严禁使用机械开挖,全部采用人工轻刨开挖方式,开挖土层深度0.4米深以下时，只能采用铁锹，不得使用镐,并且需要电务配合监督施工。
④ 必要时从箱盒下面把备用电缆开挖出来，顺着电缆确认电缆径路
⑤ 现场调查图片如下
：
K75+890处区间电缆迁移、钢管防护
电缆往既有线路方向侧迁移2米
过轨钢管防护

K75+905处电缆迁移、防护
电缆往既有线路方向侧平移3米

K76+942 处电缆迁移
电缆往公路方向侧平移5米

K80+222涵洞处电缆迁移
电缆抬高埋设在路肩边，用钢管防护

K80+341涵洞处电缆迁移

黄练站电缆迁改
第2步：电缆迁移至新电缆沟内埋设.
工期安排:2015年9月1日至2015年12月31日（具体施工时间站前单位施工计划时间为准）
主要施工内容：既有电缆开挖出来平移至新电缆沟内，用钢管防护。
影响范围：上报邻近营业线B2类施工计划，不影响既有线行车。
人员安排：
驻站联络员:李龙飞（对讲机、手机联系)
郭 芹（对讲机、手机联系）
现场防护员：李贵珠(对讲机、手机联系），
杨小梅(对讲机、手机联系），
现场施工人员（成丁丁、张辉等4人，劳务工10人)（通讯工具3台）:
6、对电务、工务及车站部门要求
整个施工过程需要电务、工务、车务全程配合.
五、保证施工时设备正常使用措施
(1）、提前与电务人员联系进行交底。
（2)、相关配合人员不到场，严禁施工。
（3）、配备足够的带工人员，每个带工人员监护不超过3个劳务工，距离不超过10米。
（4)、配备好电缆应急接续材料，并保证随时可用。
（5）、按时和驻站联络员联系,保证了解设备的实时状态。
（6)、在车站登记后，方能进行施工，严禁计划外施工。
六、施工安全保证措施
施工过程中，始终坚持“安全第一"的指导思想，任何施工都必须服从安全。任何有隐患的施工都必须坚决禁止.
建立一套完善的施工现场安全管理体系。每次施工都对安全卡控点进行详细记录，不放过任何微小的事故隐患苗头。如果发生突发事件，及时上下沟通，灵活处理各项事宜，有效控制事态.
成立安全应急领导小组,在安全系数较低的地段施工时,除安排正常的人员、机械设施施工同时加大盯岗人员力度。还要建立一支人员素质高、机具设备配备先进抢修队，随时处理各种突发事件。
全体参建人员在搞好安全生产的同时，必须认真学习并严格遵守铁道部铁办（2008）190号《铁路营业线施工及安全管理办法》及《南宁铁路局营业线施工安全管理实施细则》(宁铁运［2013]26号）等相关文件。
既有线路施工前，对施工现场情况调查清楚，并制定合理可行的施工方案，在运营部门相关人员的配合下,保证在规定时间内完成施工任务。施工中严格履行要点、消点作业程序,施工负责人亲自组织指挥.未经报批、登记，严禁动既有设施。
在既有线施工时，加强领导，统一指挥。施工中需进行防护时,按规定设置施工防护。防护人员经过培训合格后持证上岗,并配齐防护用服装、信号旗、喇叭、口笛等用具.防护信号及防护方法按技规执行。防护人员配备必要的通信联络器材，现场人员做到“四到位"，即：人员到位、职务到位、责任到位、业务水平到位。
施工用材料、机具放置在安全地带，严禁侵入建筑限界。施工人员严禁在线路轨道上坐卧停留。在两旁路肩上行走时所扛物品严禁侵入建筑限界。施工人员严禁穿与信号显示颜色易混淆的衣帽。严禁钻车、扒车或从车下传递料具。既有线地段施工作业完毕，对现场进行全面检查清理,确保既有线行车安全。
施工项目可能影响路基稳定时，采取防护措施。施工时保护好沿线排水沟等设施。如有损坏及时整修、恢复、疏通。沟开挖的弃土禁止堆放在排水沟、涵中，保证排水畅通.
认真听取设备管理单位的现场安全技术交底，对确认的光、电缆要采取好保护措施，避免施工损坏管线路设备而影响行车正常秩序.施工中如发生意外,施工单位应立即报告设备管理单位及时处理。施工期间设专人对施工区段内既有线路进行巡视检查，发现问题及时排除,下班前和轮班
交接时对现场进行全面检查清理，并认真做好记录。
七、应急预案
1、安全应急小组组织机构
成立以施工现场负责人为组长，施工组员为成员的安全应急小组，及时做好突发事故的应急救援工作.安全应急小组组织机构如下:
组长：赵斌
组员：樊少云、成丁丁、张辉、童伟
2、安全应急小组岗位职责
组长：负责协调各成员工作，并做好应急抢修的指挥工作。
组员：按照预案和分工，及时展开抢险救援工作，负责具体方案实施。
发现电缆损坏，事故现场人员应立即设置停车防护,并报告铁路行车值班员、设备管理单位,通知电调申请停电处理，同时事故现场有关人员立即报告上级负责人，同时报安全配合单位及建设、监理单位.
停电后对发生事故处的电缆进行接头处理。电缆接续完成后，检查确认电缆无错线现象。进行彻底联锁试验,确认无误后消令开通。
3、既有电缆损坏应急预案
既有线施工时，既有电缆容易遭到损坏，进场后积极与设备管理单位联系获取资料，尤其是电缆配线图及所用设备的特性，准备好备用图纸及相关使用设备备品备件。
序号
名 称
规 格
单位
数量
备 注
1
接续工具

套
2

2
大雨伞

把
2

3
无线对讲机

台
4

4
免维护地下接线盒

套
2

5
信号电缆
52C
米
30

6
信号电缆
48C
米
30

7
信号电缆
24C
米
30

8
方向盒
HF-7
个
2

9
信号变压器箱
XB2
个
2

10
电缆终端盒
HZ-24
个
2

一旦电缆被损坏，事故现场人员应立即报告铁路行车值班员、设备管理单位，通知电调申请停电处理，同时事故现场有关人员立即报告上级负责人,同时报安全配合单位及建设、监理单位。
立即派遣应急小组，分室内外抢险组，迅速抵达事发现场组织抢修,按照准备好的电缆进行接续工作，完毕后，室内在控制台办理进路，进行联锁试验,联锁关系正确后方可离开。
八、附图
既有信号电缆迁移及防护平面示意图
中铁电气化局黎湛项目部
2015年8月
