电气试验方案.doc

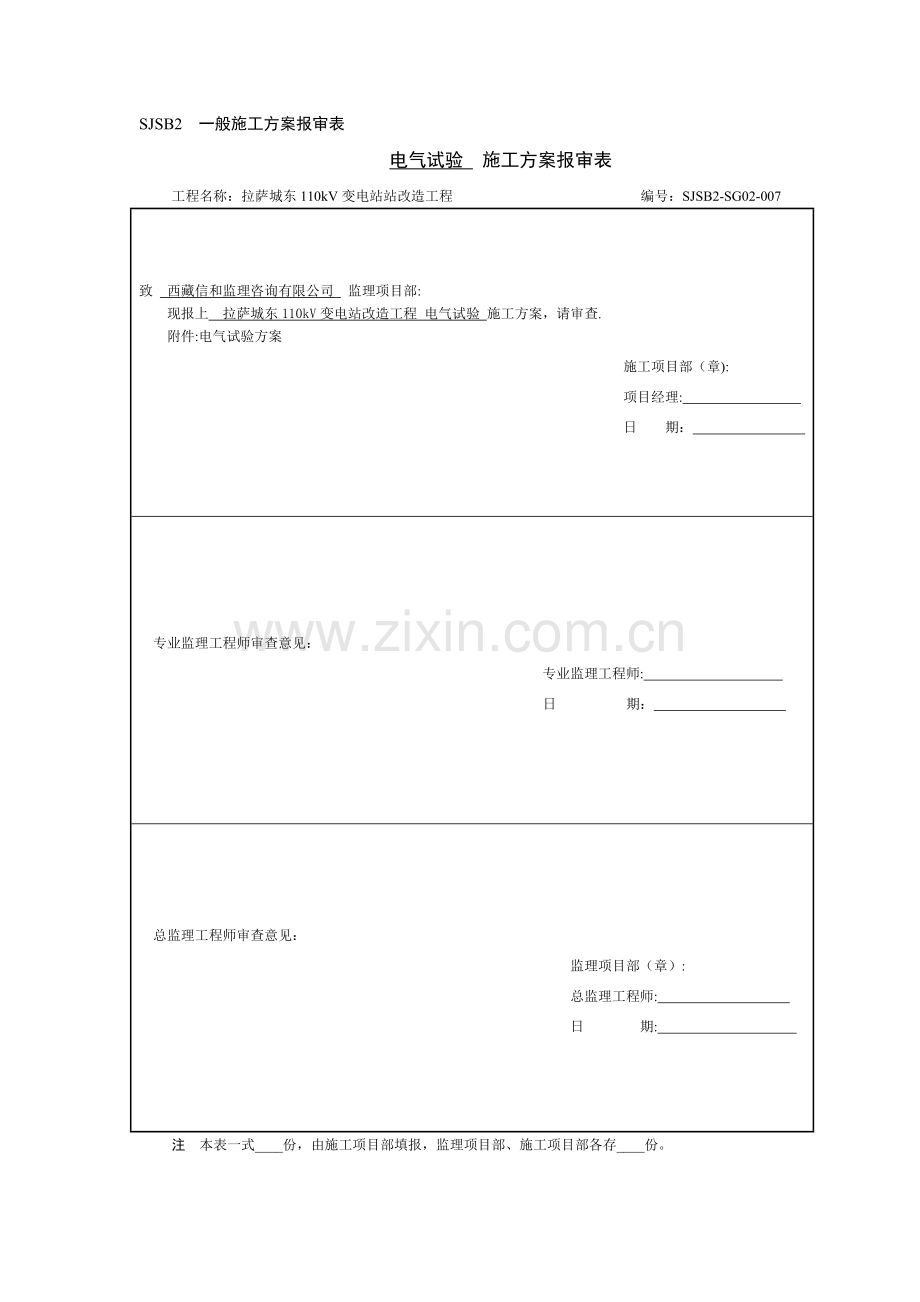

SJSB2 一般施工方案报审表
电气试验 施工方案报审表
工程名称：拉萨城东110kV变电站站改造工程 编号：SJSB2-SG02-007
致 西藏信和监理咨询有限公司 监理项目部:
现报上 拉萨城东110kV变电站改造工程 电气试验 施工方案，请审查.
附件:电气试验方案
施工项目部（章):
项目经理:
日 期：
专业监理工程师审查意见：
专业监理工程师:
日 期：
总监理工程师审查意见：
监理项目部（章）:
总监理工程师:
日 期:
注 本表一式____份，由施工项目部填报，监理项目部、施工项目部各存____份。

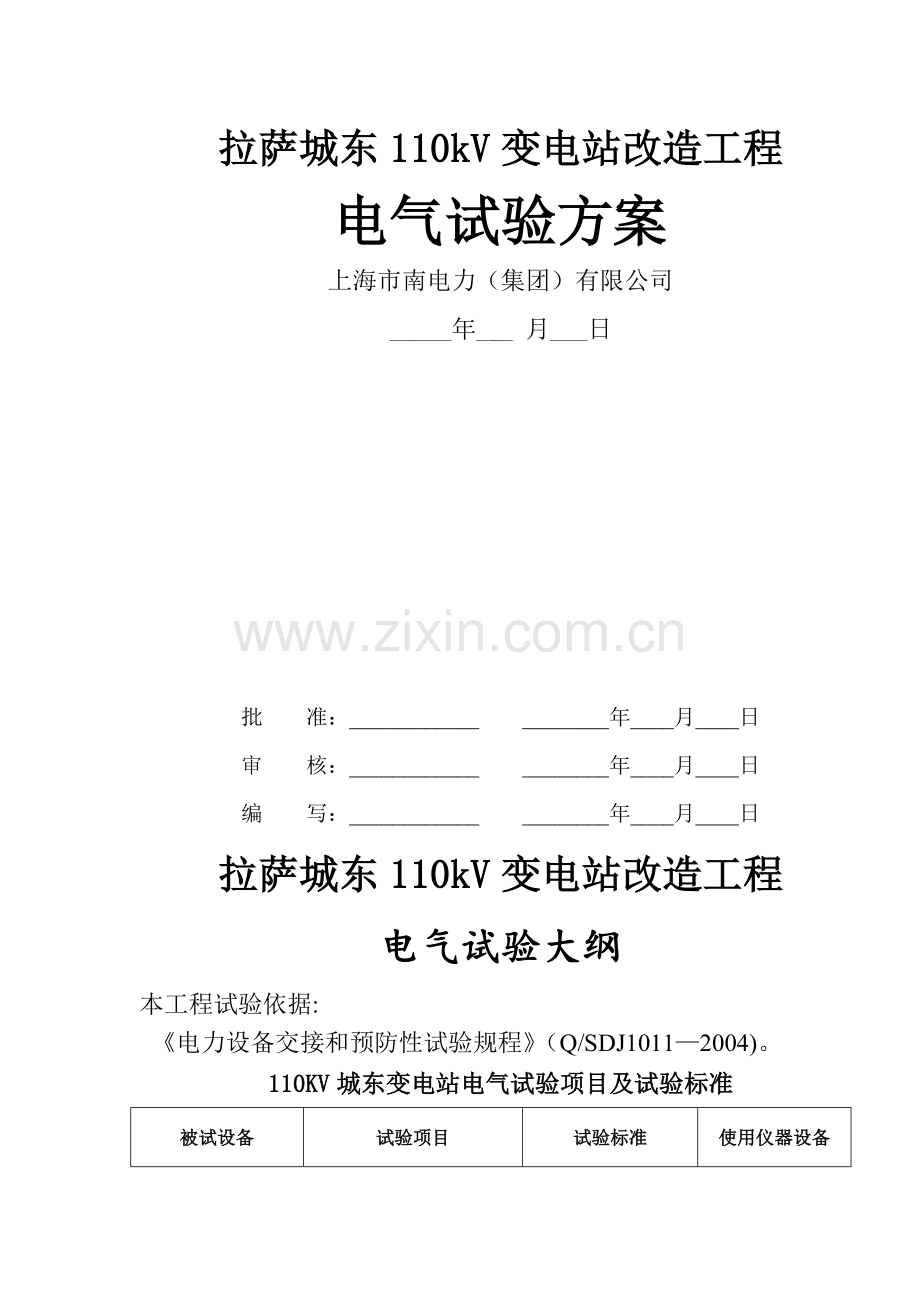

拉萨城东110kV变电站改造工程
电气试验方案
上海市南电力（集团）有限公司
_____年___ 月___日
批 准：____________ ________年____月____日
审 核：____________ ________年____月____日
编 写：____________ ________年____月____日
拉萨城东110kV变电站改造工程
电气试验大纲
本工程试验依据:
《电力设备交接和预防性试验规程》（Q/SDJ1011—2004)。
110KV城东变电站电气试验项目及试验标准
被试设备
试验项目
试验标准
使用仪器设备
＃1、＃2主变
SZ—63000/110
110±8＊1.25%/10.5
测量绕组连同分接开关各分档直流电阻
相间＜2%;线间＜1％
与出厂值误差＜2%；
PS-Ⅳ感性负载欧姆计
检查所有分接头的变比、接线组别
变比误差＜±0。5%；
接线组别与铭牌相符
QJ—35A变比电桥
测量绝缘电阻、吸收比及铁芯接地电阻
绝缘电阻不应低于出厂值70%；吸收比≥1。3
3122/5000V兆欧表
测量介质损失角
不大于出厂值的130％；
tgδ一般不大于0.8％。
JTJS—Ⅱ智能介质损电桥
测量直流泄漏电流
110KV侧:
40KV≤50μA/20℃
10KV侧：
10KV≤33μA/20℃
QZG-200直流高压发生器
绝缘油试验
本体油耐压≥35KV
油微水≤20μL/L(送检)
油色谱：合格(送检)
有载开关油耐压≥35KV
油微水≤30μL/L（送检）
油色谱:合格（送检）
便携式油耐压仪
工频交流耐压
高压侧：80KV/1分钟
底压侧：21kv/1分钟
变频耐压试验仪
有载分接开关调试
符合现场运行要求
5535型有载分接开关测试仪
低电压阻抗
与初试值比较≤2％
Vit—602继保仪
110kV六氟化硫GIS
断路器

测量相对相及对地的绝缘电阻
＞6000MΩ
3122/5000v兆欧表
测量每相导电回路的电阻
≤40μΩ
PCIμΩ回路电阻测试仪
断路器速度特性
测量方法和测量结果应符合制造厂规定
CT5开关特性仪
测量分合闸线圈绝缘电阻
及直流电阻
绝缘电阻不小于10MΩ
直流电阻与出厂数据无明显误差
ZC11D—10/2500V摇表；QJ23直流电桥
交流耐压
对地及相间184KV/1min

六氟化硫气体检测
微水:≤150ppm：

GIS中断路器、电流互感器、电压互感器、避雷器按制造厂规定或分别敞开式的相应设备进行
10kV真空断路器

测量绝缘拉杆的绝缘电阻
＞1200MΩ
ZC11D—10/2500V兆欧表
测量每相导电回路的电阻
2500A≤25μΩ
1250A≤45μΩ
PCIμΩ回路电阻测试仪
测量断路器分合闸时间;合闸时触头弹跳时间；分、合闸同期性;分、合闸动作电压.
分闸时间：≤50ms
合闸时间：≤100ms
弹跳时间：≤2ms
合闸电压:35-70％UH
分闸电压：35-65%UH
CT5开关特性仪
测量分合闸线圈绝缘电阻
及直流电阻
绝缘电阻不小于10MΩ
直流电阻与出厂数据无明显误差
ZC11D—10/2500摇表
QJ23直流电桥
交流耐压
合闸时对地:42KV
断口：48KV
YDT-3/100试变
SGY数显高压表
110kV电流互感器

测量绕组的绝缘电阻
与出厂数据无明显误差
ZC11D-10/2500V摇表
一次对二次及地交流耐压
按出厂试验电压的80％进行
YDT-3/100试变
SGY数显高压表
极性检查
减极性
直流法
保护级绕组测励磁特性曲线
与出厂数据无明显误差

检查互感器变比
误差≤各二次绕组准确级

10kV电流互感器

测量绕组的绝缘电阻
与出厂数据无明显误差
ZC11D-10/2500V摇表
一次对二次及地交流耐压
一次对二次及地42KV/1min
YDT-3/100试变
SGY数显高压表
极性检查
减极性
直流法
保护级绕组测励磁特性曲线
与出厂数据无明显误差

检查互感器变比
误差≤各二次绕组准确级

10kV电压互感器

测量绕组间及地
的绝缘电阻
与出厂数据无明显误差
ZC11D-10/2500摇表
一次对二次及地交流耐压
一次对二次及地42KV/5min
YDT-3/100试变
SGY数显高压表
极性检查
减极性
直流法
二次绕组测励磁特性曲线、空载电流测量
与出厂数据无明显误差

检查互感器变比
误差≤各二次绕组准确级别

110KV氧化锌避雷器

测量绝缘电阻
≥2500 MΩ
ZC11D—10/2500V摇表
测量直流1mA下的电压值、阻性电流及其电参数
不应大于产品技术条件的规定
氧化锌避雷器测试仪
直流1ma下的电压及
0。75U1ma下的泄漏电流
U1ma与制造厂规定值比较，变化不应大于±5％
0。75U1ma下的泄漏电流不应大于50μA
QZG—200直流高压发生器
持续运行电压下的泄漏 电流及阻性电流
不应大于产品技术条件的规定
YDT—3/100试变
SGY数显高压表
底座绝缘电阻测量
大于2500 MΩ
ZC11D—10/2500V摇表
放电计数器试验
测试3—5次,均应动作正常

10KV氧化锌避雷器

测量绝缘电阻
≥1000 MΩ
ZC11D-10/2500V摇表
测量阻性电流
不应大于产品技术条件的规定
氧化锌避雷器测试仪
直流1ma下的电压及
0。75U1ma下的泄漏电流
U1ma与制造厂规定值比较,变化不应大于±5％
0.75U1ma下的泄漏电流不应大于50μA
QZG-200直流高压发生器
持续运行电压下的泄漏电流
不应大于产品技术条件的规定
YDT-3/100试变
SGY数显高压表
底座绝缘电阻测量
大于2500 MΩ
ZC11D-10/2500V摇表
放电计数器试验
测试3-5次，均应动作正常

母线接触电阻测量
110KV
与出厂值比较无明显变化
PCIμΩ回路电阻测试仪
10KV柜与柜间处
10KV母线耐压
42KV（固体有机绝缘）
10KV整体耐压
38KV(≯回路中元件最低耐压值)
10kV电容器试验
测量绝缘电阻
不低于1000 MΩ
ZC11D-10/2500V摇表
测量电容值
电容值偏差不超过出厂值的±5％

交流耐压
35KV/1分钟
YDT—3/50试变
10kV电抗器试验
测量绝缘电阻
不低于出厂值的70%
ZC11D-10/2500V摇表
测量直流电阻
与出厂值误差〈2％
QJ42双臂电桥
测量电感
与出厂值比较无明显变化
DM6243电容电感测试仪
交流耐压
按出厂试验电压值的0.85倍
YDT-3/50试变
SGY数显高压表
接地电阻测量
设备接地处，主变，110KV、10KV开关室，控制室等点。
主接地网小于0。1Ω
PC22型数字式接地电阻测量仪
消弧线圈

测定绝缘电阻值
不低于出厂值70％
ZC11D—10/2500V摇表
测量电阻值
20℃不大于出厂值2％
PS—Ⅳ感性负载欧姆计
#1 #2 主变电容型套管
主绝缘及电容型套管末屏对地绝缘电阻
主绝缘不低于10000 MΩ
末屏对地电阻不低于2000 MΩ
Pc—27 2500v
摇表
主绝缘及电容型套管末屏对地tgδ及电容量
电容量不超过±5％
Tgδ不大于0。7%
末屏Tgδ不大于2%

JTJS—Ⅱ智能介质损电桥
＃1 #2 主变套管电流互感器
测量绕组的绝缘电阻
与出厂数据无明显误差
ZC11D-10/2500V摇表
极性检查
减极性
直流法
二次绕组测励磁特性曲线
与出厂数据无明显误差

检查互感器变比
误差≤各二次绕组准确级

接地变

测量绕组个分档直流电阻
相间＜2%；线间＜4％
与出厂值误差＜2％；
PS-Ⅳ感性负载欧姆计
检查所有分接头的变比、
接线组别
变比误差＜±0.5%；
接线组别与铭牌相符
QJ—35A变比电桥
测量绝缘电阻
绝缘电阻不应低于出厂值70％
ZC11D-10/2500V摇表
交流耐压试验
出厂试验电压的0.85倍
YDT-3/50试变
SGY数显高压表
