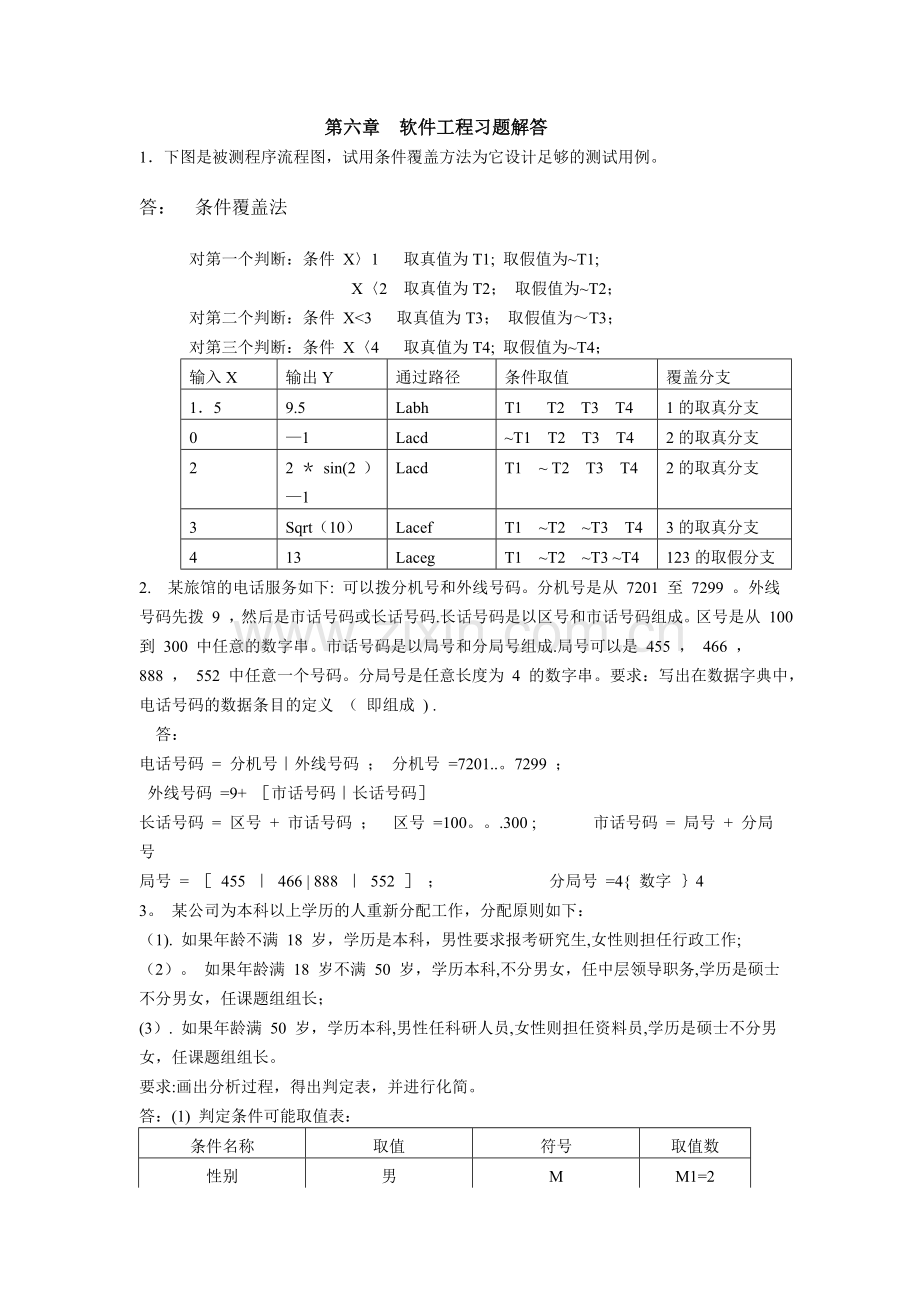

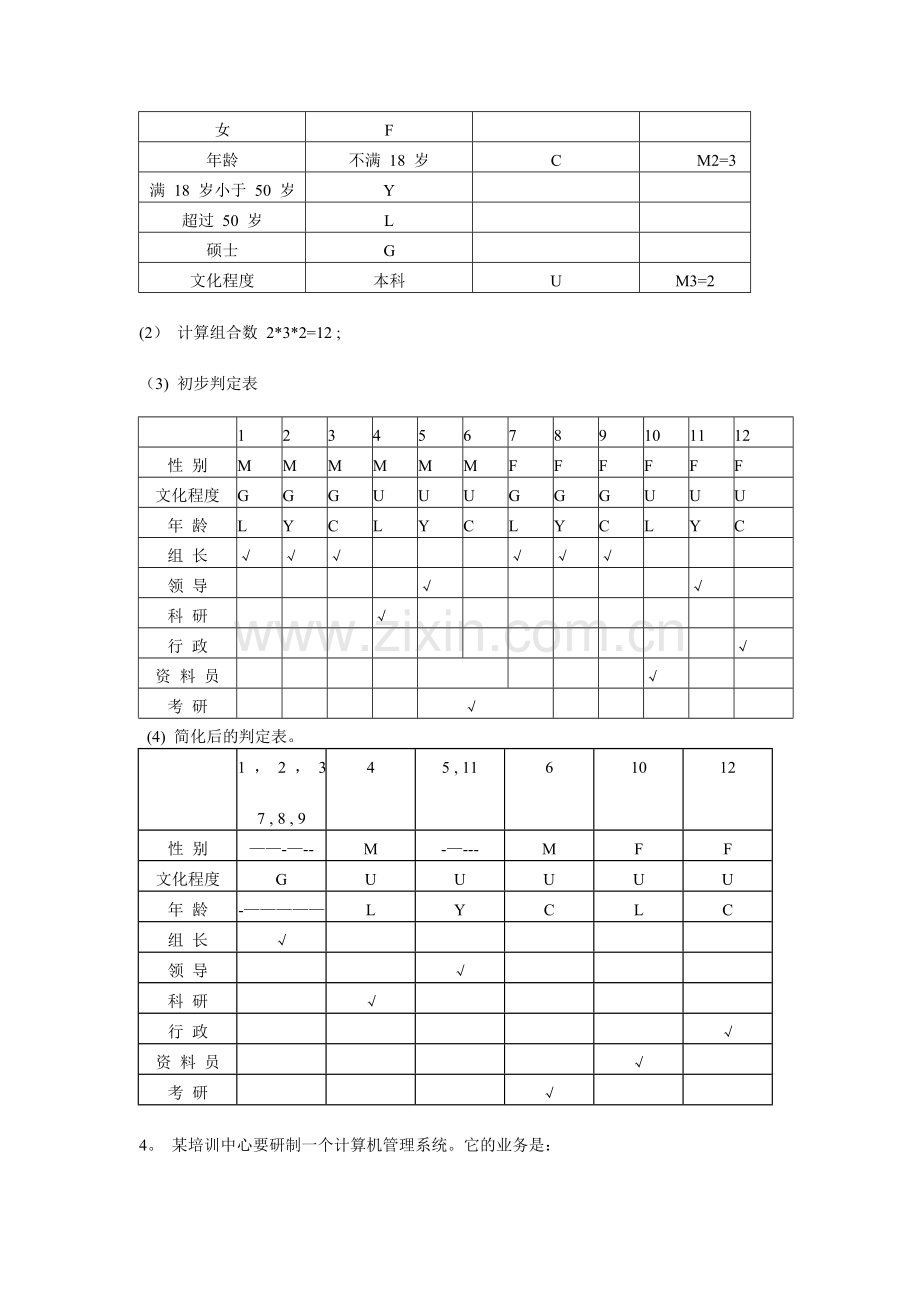

第六章软件工程习题解答1下图是被测程序流程图，试用条件覆盖方法为它设计足够的测试用例。答： 条件覆盖法对第一个判断：条件 X1 取真值为T1; 取假值为T1; X2 取真值为T2； 取假值为T2；对第二个判断：条件 X3 取真值为T3； 取假值为T3；对第三个判断：条件 X4 取真值为T4; 取假值为T4；输入X输出Y通过路径条件取值覆盖分支159.5LabhT1 T2 T3 T41的取真分支01LacdT1 T2 T3 T42的取真分支22sin(2）1LacdT1 T2 T3 T42的取真分支3Sqrt（10）LacefT1 T2 T3 T43的取真分支413LacegT1 T2 T3 T4123的取假分支2. 某旅馆的电话服务如下: 可以拨分机号和外线号码。分机号是从 7201 至 7299 。外线号码先拨 9 ，然后是市话号码或长话号码.长话号码是以区号和市话号码组成。区号是从 100 到 300 中任意的数字串。市话号码是以局号和分局号组成.局号可以是 455 ， 466 ， 888 ， 552 中任意一个号码。分局号是任意长度为 4 的数字串。要求：写出在数据字典中，电话号码的数据条目的定义 （ 即组成 ) . 答：电话号码 = 分机号外线号码 ； 分机号 =7201.。7299 ； 外线号码 =9+ 市话号码长话号码 长话号码 = 区号 + 市话号码 ； 区号 =100。.300 ; 市话号码 = 局号 + 分局号 局号 = 455 466 | 888 552 ； 分局号 =4 数字 4 3。 某公司为本科以上学历的人重新分配工作，分配原则如下： （1). 如果年龄不满 18 岁，学历是本科，男性要求报考研究生,女性则担任行政工作; （2）。 如果年龄满 18 岁不满 50 岁，学历本科,不分男女，任中层领导职务,学历是硕士不分男女，任课题组组长； (3）. 如果年龄满 50 岁，学历本科,男性任科研人员,女性则担任资料员,学历是硕士不分男女，任课题组组长。 要求:画出分析过程，得出判定表，并进行化简。答：(1) 判定条件可能取值表： 条件名称 取值 符号 取值数 性别 男 M M1=2 女 F 年龄 不满 18 岁 C M2=3 满 18 岁小于 50 岁 Y 超过 50 岁 L 硕士 G 文化程度 本科 U M3=2 (2） 计算组合数 2*3*2=12 ; （3) 初步判定表 1 2 3 4 5 6 7 8 9 10 11 12 性 别 M M M M M M F F F F F F 文化程度 G G G U U U G G G U U U 年 龄 L Y C L Y C L Y C L Y C 组 长 领 导 科 研 行 政 资 料 员 考 研 (4) 简化后的判定表。1 ， 2 ， 3 7 , 8 , 9 4 5 , 11 6 10 12 性 别 - M - M F F 文化程度 G U U U U U 年 龄 - L Y C L C 组 长 领 导 科 研 行 政 资 料 员 考 研 4。 某培训中心要研制一个计算机管理系统。它的业务是： 将学员发来的信件收集分类后,按几种不同的情况处理. 1) 如果是报名的，则将报名数据送给负责报名事务的职员，他们将查阅课程文件，检查该课程是否额满，然后在学生文件、课程文件上登记，并开出报告单交财务部门,财务人员开出发票给学生。 2) 如果是想注销原来已选修的课程,则由注销人员在课程文件、学生文件和帐目文件上做相应的修改,并给学生注销单. 3） 如果是付款的，则由财务人员在帐目文件上登记，也给学生一张收费收据。 要求: （1） 对以上问题画出数据流程图。 （5 分 ）（2） 画出该培训管理的软件结构图的主图。 (5 分 ）答：(1）数据流程图是:(2）. 画出该培训管理的软件结构图的主图。 (5 分 ）5根据下列条件使用等价划分法设计测试用例。 某一 8 位微机，其十六进制常数定义为：以 0x 或 0X 开头的数是十六进制整数，其值的范围是 -7f 7f （表示十六进制的大小写字母不加区别），如 0X13，0X6A，0X3c . 答：等价划分法 ：划分等价类并编号，如下表所示。 十六进制整型常量输入条件的等价类表 输入数据 合理等价类 不合理等价类 十六进制整数 0x 或 0X 开头 1 2 位数字串 以 0x 打头的 1 2 位数字串 非 0x 或非打头的串 含有非数字且( a，b,c,d，e，f ）以外字符 多于 5 个字符 后跟非 0 的多位串 0 后跟数字串 后多于 3 个数字 十六进制数范围 9 在 7f 7f 之间 10 小于 7f 11 大于 7f 为合理等价类设计测试用例，表中有三个合理等价类，设计两个例子 测试数据 期望结果 覆盖范围 0 23 显示有效输入 1 ， 9 0 15 显示有效输入 2 , 9 为每个不合理等价类至少设计一个测试用例 测试数据 期望结果 覆盖范围 2 显示无效输入 3 G12 显示无效输入 4 123311 显示无效输入 5 1012 显示无效输入 6 011 显示无效输入 7 0134 显示无效输入 8 0x777 显示无效输入 10 0x87 显示无效输入 11 6. 某厂对部分职工重新分配工作的政策是：年龄在20岁以下者，初中文化程度脱产学习,高中文化程度当电工.20岁至40岁之间，中学文化程度，男性当钳工，女性当车工,大学文化程度都当技术员。年龄在40岁以上者，中学文化程度当材料员，大学文化程度当技术员.请用结构化语言判定表或判定树描述上述问题的加工逻辑。 7 某图书管理系统有以下功能： 借书：输入读者借书证。系统首先检查借书证是否有效，若有效，对于第一次借书的读者，在借书证上建立档案。否则，查阅借书文件，检查该读者所借图书是否超过10本，若已达10，拒借，末达10本，办理借书（检查库存,修改库存目录并将读者借书情况录入借书文件。） 还书:从借书文件中读出与读者有关的记录，查阅所借日期,如超期（3个月）作罚款处理。否则，修改库存目录与借书文件。 查询：通过借书文件,库存目录文件查询读者情况图书借阅及库存情况，打印统计表。解:数据字典数据流名称:借书别名：借书单简述:读者借书时填写的单据来源：读者去向：审核借书数据流量：250份/天组成：借书证编号借阅日期书名借阅方式密码借阅人 数据流名称:还书别名：无简述：读者还书时附带的数据来源：读者去向:审核还书数据流量：250份/天组成：借书证编号借阅日期书名借阅方式数据存储名称:借书文件别名：无简述:借书证编号借阅日期书名借阅方式密码借阅人操作员查询要求:要求能立即查询并修改数据存储名称：库存文件别名：无简述：存放图书出/入库信息组成：书名出版社作者出版日期入库数据总数量(内容简介）当前库存量组织方式：数据文件，以书名为关键字进行索引查询要求：要求能立即查询并修改加工名：审核借书证编号:1.1激发条件：接受到借书证输入:借书证输出：认定合格的借书证加工逻辑:根据借书文件及读者借书证if 借书证编号在借书文件存在 and 未过期 and 密码正确 then 借书证有效else 借书证无效 #12根据下列描述,画出学生申请IC借书卡的第一层数据流图。学生入学后到图书馆申请IC借书卡,图书馆管理人员根据IC借书卡库存情况分析是否需要购买新的IC借书卡，如需购买,则向IC借书卡提供商购买.各种资金往来通过学校的会计科办理。16某公司为本科以上学历的人重新分配工作，分配原则如下:1)。如果年龄不满18岁,学历是本科，男性要求报考研究生，女性则担任行政工作；2）。如果年龄满18岁不满50岁，学历本科，不分男女，任中层领导职务，学历是硕士不分男女，任课题组组长；3）.如果年龄满50岁，学历本科，男性任科研人员，女性则担任资料员，学历是硕士不分男女，任课题组组长。要求：画出分析过程，得出判定表,并进行化简。19有一个判断构成三角形的程序，程序的功能是输入3个正整数（a、b、c)作为三角形的边长，判断a、b、c能否构成三角形，以及所构成的形状。现在用等价类划分和边界值分析法设计测试用例，并检查逻辑覆盖标准。 解：用等价类划分法需要设计如表71所示等价类表和如表72所示的测试用例。图如下：图如下:20微机系统由硬件系统和软件系统组成，请建立计算机硬件系统的对象模型图。解:21在自助银行系统中，请用状态图描述用户的取款过程的事件状态跟踪图.解：如下：26给定附图所示设计测试用例流程图，设计测试用例1)实现条件覆盖2）实现路径覆盖28请设计自助银行系统用户查询账户余额的事件跟踪状态图.解:附图所示为自助银行系统用户查询帐户余额的事件跟踪状态图。29邮局报刊订阅的流程如下：订户根据邮局提供的报刊名录填写要订阅报刊的订单，邮局根据订单登记订报明细表，并交给订户回执。到截止订报期时,邮局做汇总，产生本邮局的订报统计表,产生投递表交给邮递员。请画出数据流图，并设计数据存储的数据结构。解：附图所示为邮局报刊订阅的数据流图。邮局报刊订阅的数据存储的数据结构如下：报刊名录：报刊号、报刊名；订单:姓名、住址、电话、报刊号、份数、起订日期、终止日期；订报表：报刊号、数量:投递表：姓名、住址、报刊名、份数；30设计一个软件的开发成本为5万元,寿命为3年。未来3年的每年收益预计为22000元、24000元、26620元。银行年利率为10%。试对此项目进行成本效益分析,以决定其经济可行性。32自动柜员机验证顾客身份的工作流程如下所述：顾客将金融卡插入自动柜员机，自动柜员机读取帐户号码，并通过“确认帐号”程序，启动帐户资料,进行核对帐号的工作,接着,自动柜员机要求顾客输入密码,进入“读取密码”的程序。然后密码资料通过“确认密码”程序,此程序会开启“帐户”资料库取得密码资料，进行核对密码的工作，然后传出“正确的密码”资料，再根据顾客要求进行相应操作. 画出自动柜员机验证顾客身份部分的工作流程图.37变量的命名规则一般规定如下:变量名的长度不多于40个字符,第一个字符必须为英文字母，其他字符可以英文字母、数字以及下划线的任意组合。请用等价分类法设计测试例。答：1）划分等价类表如下:2)设计测试用例表如下: 测试用例表38某商场在“五一”期间，顾客购物时收费有4种情况：普通顾客次购物累计少于100元，按A类标准收费（不打折)，一次购物累计多于或等于100元，按B类标难收费(打9折）；会员顾客次购物累计少于1000元，按C类标准收费（打8折)，一次购物累计等于或多于1000元，按D类标准收费（打7折)。测试对象是按以上要求计算顾客收费模块r按照路径覆盖法设计测试用例.39一台微机有一台显示器、一个主机、一个键盘、一个鼠标，打印机可有可无。主机包括一个机箱、一个主板、 一个电源、存储器等部件，存储器又分为固定存储器、活动存储器,固定存储路又分为内存和硬盘,活动存储器又分为软盘和光盘。建立微机的对象模型。答：建立微机的对象模型如下:微机对象模型40本书有一个封面、一个目录、一个前言、若干章，每章有若干节，每节有若干段，每段有若干句子，每节有0个或多个插图，还介0个或多个表格，最后还有一个封底。建立该书的对象棋型。答:41下面是某程序流程图：1）计算它的环路复杂性.2）为了完成基本路径测试,求它的一组独立的路径。45某学校的学籍管理有关生级留级的处理可以用以下判定树进行说明,请将它转为判定表。解:46。某耗电记费系统可采用固定 价格收费和浮动价格收费两种方式。固定价格收费对每月耗电120KW/H以下用户只征收最低标准费，超过120KW/H按价格表A 收费.若采用浮动价格方式收费则每月耗电120KW/H以下用户按价格表A收费，超过120KW/H按价格表B收费。写出判定表。 解： 48。 某高校学分制学生选课系统,有如下要求：学生根据学期开学开课清单填写课单；学生选课系统对每个学生选课单进行处理,根据教学计划检查该学生是否有尚未取得学分的必修课,如果有则要求重修；计算各门课程上课时间冲突,如果不发生冲突或冲突小于20，则可以选修,否则根据重修-必修-限选必选的优先级,删除已选课程.最后产生每个学生的个人课表和每门课程选课学生名单。该系统用SA方法画出的分层DFD如下：顶层图：请完成0层图的绘制。解：49求一元二次方程；ax2+bx+c=0两根x1,x2，并打印求解的一元二次方程的根，用NS图表示. 解:50该流程图1）描述的某个程序的处理流程，要求用白盒测试法对子程序进行测试。根据判定覆盖、条件覆盖、判定/条件覆盖，条件组合覆盖以及路径覆盖5中覆盖标准，从供选答案中分别找出相应覆盖标准的最小测试数据值解：判定覆盖：4条件覆盖：3判定/条件覆盖:6条件组合覆盖:8路径覆盖：751A校的靠务系统具有下述功能：输入报名单，自动编制准考证号，输出准考证号,输入成绩清单，输出成绩通知单，输出成绩分布单,输入合格标准、输出录取通知单,进行试题难度分析、输出难度分析表。其中部分数据流组成如下：报名单=报名号+姓名+通讯地址考生名册=报名号+准考证号+姓名+通讯地址成绩册=准考证号+课程号+成绩,其中，X表重复准考证=报名号+姓名+准考证号请画出系统的数据流图。51解：5高考录取同分子系统有如下功能:（1） 计算标准分：根据考生原始分计算，得到标准分,存入考生分数文件；（2） 计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线,存入录取线文件。 试根据要求画出该系统的数据流程图，并将其转换为软件结构图。某学校教务系统具备以下功能，输入用户号及口令后,经验证进入教务管理系统，可进行如下功能的处理：） 查询成绩：查询成绩以及从名次表中得到名次信息.） 学籍管理：根据学生总成绩排出名次信息.） 成绩处理：处理单科成绩并输入成绩表中。就以上系统功能画出层，层的图。解：教务系统层图教务系统层图。交通工具分为空中、陆上、水上交通工具，空中交通工具分为客机、货机、专用轻型机；陆上交通工具分为火车、汽车，火车和汽车又分为客车、货车,水上交通工具有轮船，轮船分为客轮、货轮、客轮混合轮.建立交通工具的对象模型.解：建立交通工具的对象模型如下图：
