束管监测系统安装安全技术措施.doc

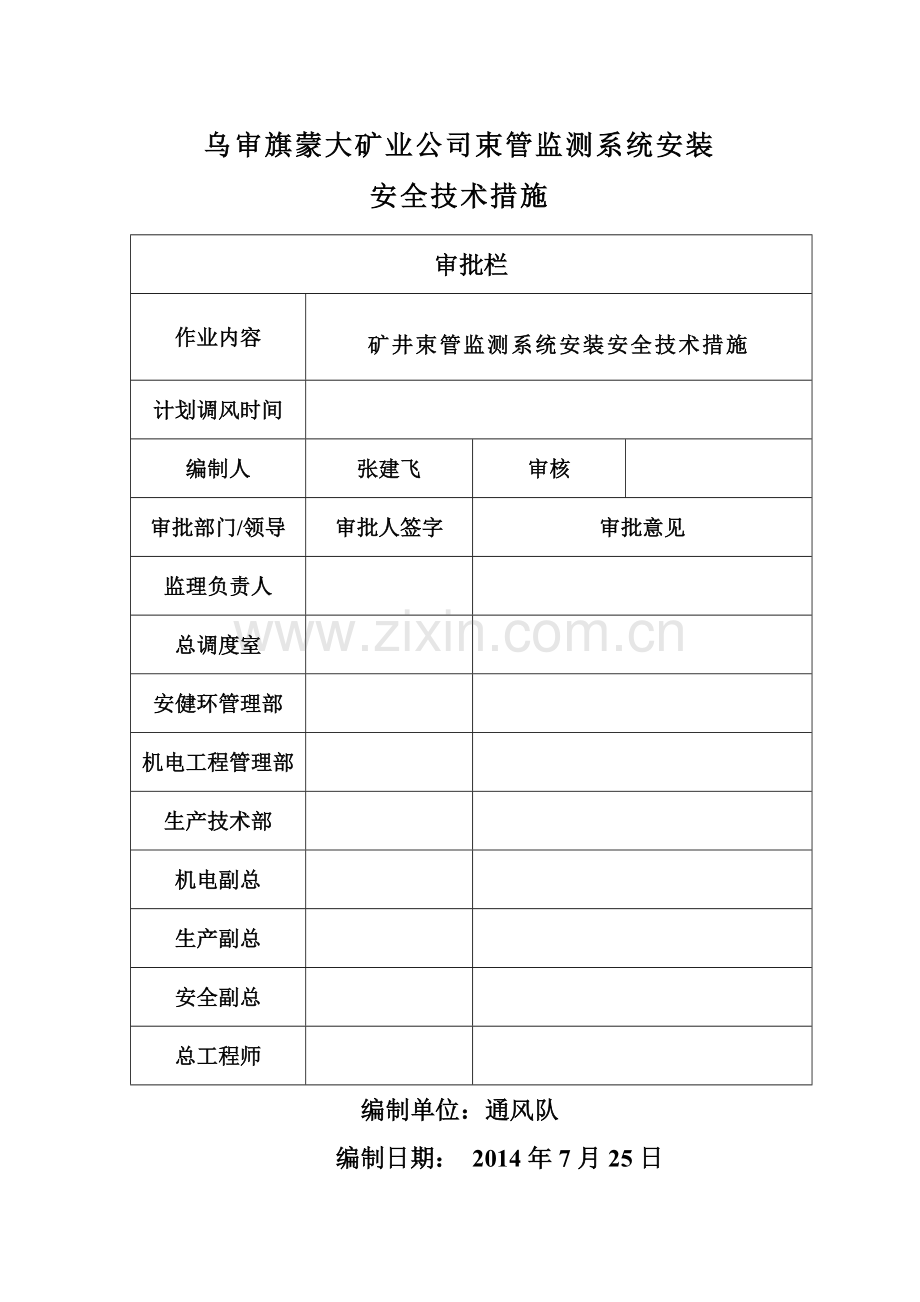

乌审旗蒙大矿业公司束管监测系统安装
安全技术措施
编制单位：通风队
编制日期： 2014年7月25日
审批栏
作业内容
矿井束管监测系统安装安全技术措施
计划调风时间

编制人
张建飞
审核

审批部门/领导
审批人签字
审批意见
监理负责人

总调度室

安健环管理部

机电工程管理部

生产技术部

机电副总

生产副总

安全副总

总工程师

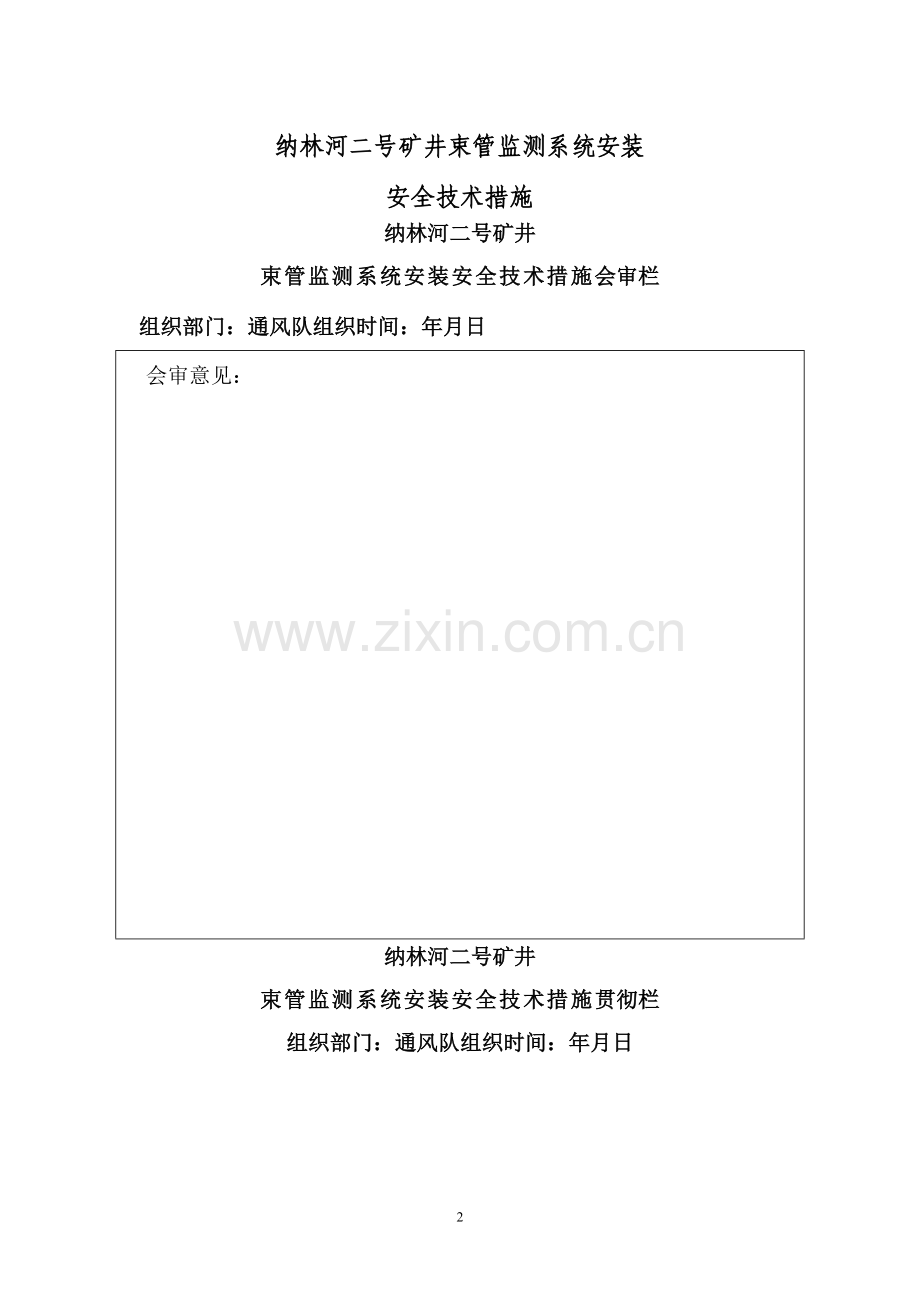

纳林河二号矿井束管监测系统安装
安全技术措施
纳林河二号矿井
束管监测系统安装安全技术措施会审栏
组织部门：通风队组织时间：年月日
会审意见：

纳林河二号矿井
束管监测系统安装安全技术措施贯彻栏
组织部门：通风队组织时间：年月日

矿井束管监测系统安装安全技术措施
一、矿井概况
乌审旗蒙大矿业纳林河二号井位于鄂尔多斯市境内，行政区划隶属鄂尔多斯市乌审旗无定河镇。矿井面积180。67km2，资源储量1507.65Mt，煤层赋存条件稳定,煤质优良，适合建设高产高效的特大型煤矿.根据北京煤炭科学研究总院安全检测中心2012年2月对我矿3-1煤取样检测,并最终出具《3—1煤自燃倾向性鉴定报告》(MZR2012—120703—CCRI/AQJD)经鉴定， 3—1煤层煤样吸氧量0.89cm3/g,自燃倾向性等级为Ⅰ类，属容易自燃煤层.
二、束管监测系统介绍
为早期预测预报矿井煤尘自燃发火，连续监测自燃过程中标志气体组分、浓度变化规律，防止自燃发火和瓦斯爆炸,确保矿井安全生产，经过公司招标，确定使用北京中才华源高新技术有限责任公司的JSG4矿井火灾束管监测系统，该系统具有①实时监测，配置十分灵活、可靠的技术优点；②无人值守和全自动化控制的特点；③远程监控功能。
三、安装方案及工期
（一)地面设备布置
1、工控机、地面光端机、打印机放置在调度室机房，系统软件安装在工控机里，工控机接485通讯线到地面光端机，地面光端机接从井下敷设上来的矿用阻燃通信光缆，打印机可单独接在工控机上或接入到调度室局域网上。
2、色谱仪系统包括煤矿专用色谱分析仪、静态稳压电源、空气发生器、氢气发生器、标气及终端机放置在地面化验室,以对矿井气体进行辅助分析。地面化验室必须配备2台干粉灭火器，并悬挂室内禁止明火标识。
（二）分站设置
分站安装前应在井上进行分站的编码、通电检查和功能测试,确认无误后方可下井安装，安装时注意到电源接线桩的抽头是不是127V，为多路气体采样泵提供是660V,要针对井下电源实际相值调整好，避免电源接错烧坏变压器。
监测分站、井下光端机、井下光端机供电用电源及束管分路箱(内含滤水器）放置在井下盘区变电所内靠近中央一号回风大巷侧；由我队人员将分站运输至盘区变电所指定位置，设备需放置整齐；设备放置完成后由北京中才华源高新技术有限责任公司委派工程师负责接电和接管，同时由信息化办公室负责将井下设备连接至井下环网。
(三）铺设顺序
1、从盘区变电所经中央带式输送机大巷至31101胶运顺槽铺设单芯束管一根。
2、从盘区变电所经中央带式输送机大巷至31101回风顺槽铺设三芯束管一根。
3、从盘区变电所经中央带式输送机大巷至31101回风顺槽回风口处铺设单芯束管一根。见束管安装布置图
测点布置方案见下表：
测点布置方案表
序号
分站
测点名称
测点位置
单芯束管长度
备注
1
1#
分站
31101工作面进风巷上隅角
31101工作面进风侧上隅角
3500m

2
31101工作面回风巷口
31101工作面回风顺槽回风口
900m

3
31101工作面回风侧采空区1
31101工作面回风侧上隅角
3500m
测三带
4
31101工作面回风侧采空区2
31101工作面回风侧采空区2
3500m
5
31101工作面回风侧采空区3
31101工作面回风侧采空区3
3500m
6
预留

7
预留

8
预留

（四)束管布置
1、系统采用Ф10mm的PE材质束管，已喷浆巷道使用顶部电缆沟进行悬挂；回风顺槽、胶运顺槽采用扎带与巷道中间顶板网片进行绑扎;敷设要平、直、稳，并要避免与其他管线交叉。
2、31101回风顺槽三芯束管铺设完成后，在三芯束管端头连接分路器，分路器分别对应连接三趟单芯束管至工作面。
3、施工前应对束管进行检查：规格、型号等是否符合设计要求.
4、束管安装工具的准备：准备一个安装支架（跟电缆安装支架一样）一根支撑束管转盘的轴即可,一辆检修车.将束管支架的架设在防爆车上,架设束管时采用滚动束管转盘的方法,应注意束管轴的转动方向,束管引出端应在束管轴的上方，滚动的时候要按束管缠绕方向滚动，切不可反缠绕方向滚运，以免束管松驰损坏束管.
5、水平巷道或倾斜井巷中悬挂的束管应有适当的弛度,并能在意外受力时自由坠落。其悬挂高度应保证束管在车辆运行时不受撞击,在束管坠落时不落在轨道或输送机上。
6、束管之间有连接的地方必须留出5米的富余量，并用束管与束管之间用特制的束管接头。
7、管路穿过31101回风顺槽顺槽风桥墙体时必须利用电缆预留孔进行穿管。
8、管路敷设完毕后，从地面化验室到井下各测点，要对整个系统管路进行统一编号。
9、束管的安装质量应达到牢固可靠无损伤、无严重挤压、无划伤、无堵塞、无折弯.
10、在中央带式输送机大巷与31101回风顺槽立交前方的低洼位置设置滤水器。
(五)束管安装注意事项
1、安装束管时不得将束管折伤、擦伤、刮伤，以免使束管破裂出现漏气现象，否则会造成分析结果不准确。
2、安装束管时，不要将束管头上的保护胶套打开，如没有胶套则可以用胶带代替胶套将管头缠上，防止其他物质进入束管，导致束管堵塞，使井下气体无法抽到设备内进行正常分析。
3、安装滤水器时要注意巷道周边情况，不得安装在有水的地方，否则有可能水进入滤水器导致水被抽到分析仪器里,损坏仪器。
4、铺设束管时不得将束管打折，更不能将束管弯曲成90度,防止束管折断，两个束管的接头要留有2米长的余留部分为今后束管对接方便留有标记。
（六）束管监测点布置安装
1、开始施工前，由厂家工程师进行指导中煤五建五处纳林河第二项目部进行保护管、采样探头的加工，保护管采用60米长1寸铁管，一侧与2寸铁管采用法兰盘相连接；采样探头为1米长2寸铁管,末端封口，四周钻有小孔(孔直径1CM），孔间距为5CM，保护管和采样探头各加工3个。
2、采煤工作面进风上隅角束管监测探头一般布置在采面上隅角端头支架或切顶单体柱后侧，应水平悬挂在顶板完好,吸气口应正对风流方向，距离底板1.8米,能正确反映该点测值的地点.并随工作面开采而移动。
3、31101工作面回风口的测点设置1各测点，该测点固定,直至工作面开采完成。
4、采空区监测点(“三带”)随工作面开采埋进采空区,埋入采空区的束管要加设1寸铁管加以保护，并设置采样探头，采样探头内设置滤尘器.共设置3个测点,每个测点采样探头前后相差20米,每根保护管长60米，当测点氧气浓度降至5%后，断开该测点，并在距离最前侧的保护管20米处重新布置采样探头，并以此方式进行循环。保护套管埋入采空区,不进行回收.具体如图所示：
4、盘区变电所内分站为8路进气口，31101工作面现计划布置5个测点，预留3个测点,作为井下临时机动监测点，主要根据工作面生产情况、采空区等（如密闭内有自燃征兆时)情况进行布置。
(七）安装工期
1、束管监测系统计划于2014年8月5日开始安装，计划于2014年8月12日安装完成，并由信息化办公室组织相关单位进行试运行验收，试运行验收完成后同时由厂家工程师对我方束管监测人员进行地面束管监测设备的操作及技术培训。
2、束管监测系统试运行验收合格并运行一周后，由信息化办公室根据束管监测系统的实际运行情况决定是否组织相关单位进行最终验收。
四、安全技术措施
1、系统安装前,由北京中才华源高新技术有限责任公司派工程师对束管监测安装人员进行布管、布线的培训；通风队组织束管监测安装人员对本措施进行贯彻传达，培训完成并经考试合格后，方可开始安装施工，考试不合格者不得参与施工。
2、开始施工前，应通知调度室，同时安排一辆防爆车或检修车配合束管的安装,并对束管安装地点的其他单位进行通知,要求过往车辆和人员注意施工人员的安全及束管的布置.
3、在大巷安装时，在安装地点前后100米范围内设立警戒标识，来往车辆应密切注意人员和设备，车速不得超过2m/s.当无轨胶轮车接近时，工作人员必须停止工作，躲避到安全地点，待无轨胶轮车通过后方可继续工作.
4、在设备过中央一号回风大巷皮带时,必须提前和机电运转队进行协调，设备到达皮带位置时，要求有机电运转队人员现场进行指挥作业，严禁皮带开启时搬运设备或搬运设备时开启皮带。
5、在安装时，所有安装人员必须听从厂家人员的指导。
6、在巷道内安装人员利用梯子进行作业时，梯子必须放置牢固，一个作业，一人监护.
7、在安装工作期间，安装人员必须和综采队、机电运转队做好协调配合工作,保证安装工作安全有序进行.
8、束管通过31101回风顺槽内风桥时，必须在墙体上打孔进行穿管,并于穿管完成后,用棉纱或黄泥封死剩余孔口。
9、束管安装完成后，安装人员必须将现场施工时产生的垃圾、材料清理干净。
10、如若在安装过程中，发现发生瓦斯爆炸、煤尘爆炸、水灾等灾害威胁到人员安全时，必须按照相应避灾路线进行撤离.
11、本措施未尽事宜执行《煤矿安全规程》及矿井有关规定。
五、材料计划
1
矿用隔爆兼本安型火灾束管监测分站
JSG4—F
1台
2
矿用本安数据光端机
KTG113（A）
1台
3
矿用隔爆兼本安型直流稳压电源
KDW660/21B（A）
1台
4
束管多路气体采样泵
JSG4—CB4
2台
5
地面数据光端机及电源
MWF501
1台
6
多组分标准气体含减压阀
红外专用
1套
7
煤矿专用色谱分析仪
GC—6890A
1台
8
多组分标准气体
2组，色谱专用
1套
9
氢气发生器
HGZ—300
1台
10
空气发生器
GA-2009
1台
11
系统专用机柜
JSG4-JG
1台
12
系统工控机（含液晶显示器）
RPC-610/华北
1台
13
彩色激光打印机
HP
1台
14
系统软件、应用软件、数据库等
JSG4-K
1套
15
净化稳压电源
JJW—5KVA
1台
16
井下束管分路箱
SF-8
2台
17
束管专用滤尘器
KSG-L1
3个
18
束管专用滤水器
CAF2000-02
3个
19
束管专用接头
φ10
20个
20
1芯束管
Ф10
6000米
21
3芯束管
Ф10
3000米
22
光缆四芯单模（蓝色阻燃）
MGXTSV
2500米
23
1寸铁管
60m
3根
24
2寸铁管
1米
3根
25
法兰盘
2寸接1寸
3个
