球形悬浮填料在家庭生活污水处理系统中的应用.doc

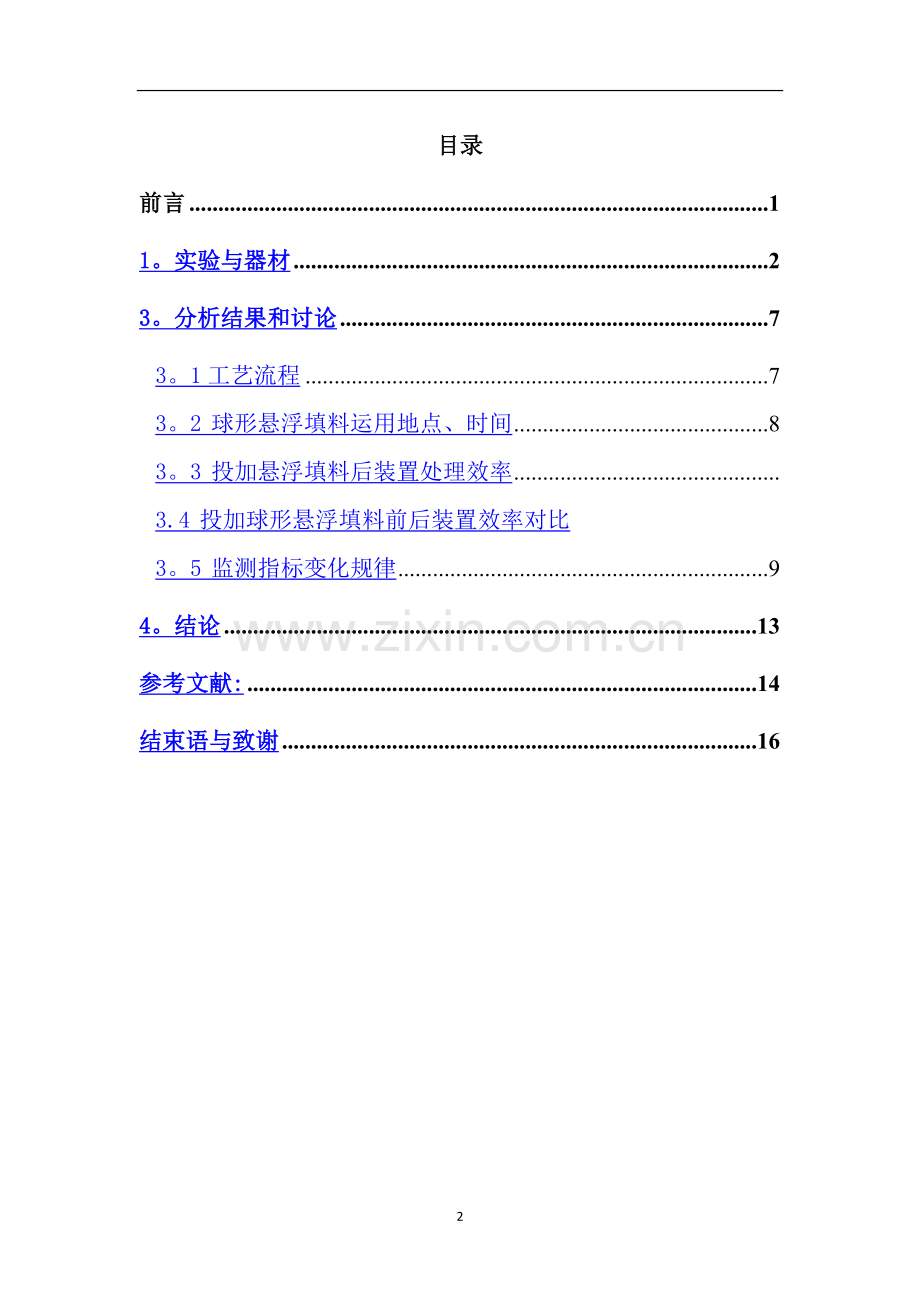

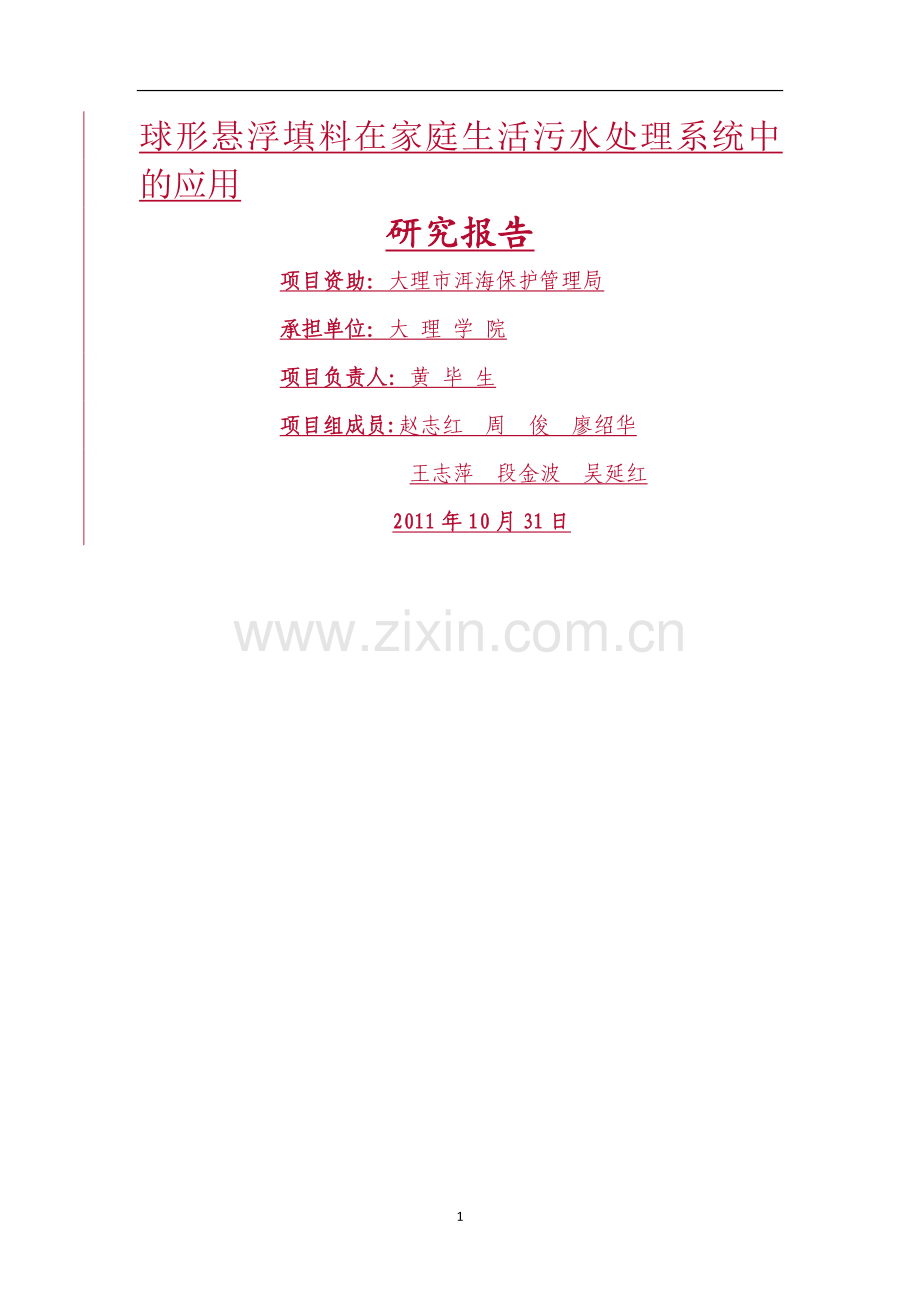

球形悬浮填料在家庭生活污水处理系统中的应用研究报告项目资助：大理市洱海保护管理局承担单位：大 理 学 院项目负责人：黄 毕 生项目组成员:赵志红 周 俊 廖绍华王志萍 段金波 吴延红2011年10月31日1目录前言11。实验与器材23。分析结果和讨论73。1工艺流程73。2 球形悬浮填料运用地点、时间83。3 投加悬浮填料后装置处理效率3.4 投加球形悬浮填料前后装置效率对比3。5 监测指标变化规律94。结论13参考文献:14结束语与致谢167前言随着乡镇、农村的迅速发展和广大农村人民生活水平的迅速提高及生活条件的明显改善，农村生活污水的排放量不断增加1。农村生活污水主要由居民生活过程中粪便及其冲洗水、洗浴污水和厨房污水等,以及农村分散养殖过程中所产生的污水组成.农村生活污水水质的特点为N、P含量高可生化性强，含重金属等有毒有害物较少,在排放上具有每户排放量相对较少，水质波动较大,排放点分散，收集较困难，大多农村没有排水沟渠和污水处理体系等特点2.目前已有科研工作者充分考虑当地自然、经济、社会条件,研发出投资小、运行费用少、能耗低、维护管理简单方便以及处理效果好且抗冲击负荷能力强的生活污水处理工艺3-5.洱海是中国著名的七大淡水湖泊之一7，位于云南省大理州境内，北纬2525至2610,东经9932至100278,流域面积2565平方公里,属澜沧江水系.湖面积251平方公里,湖容量27.43亿立方米,最大水深21.30米,平均水深10。60米,湖内岛屿面积0.75平方公里,为云南省第二大淡水湖泊9-11 .大理市洱海沿湖十镇共有101个村委会，464个自然村，约30万农业人口.随着流域经济社会的快速发展,人们在洱海边围湖造田，建起村庄、工厂，种上成片的庄稼，这也带来了农业面源污染和生活废水、工业废水，使洱海的水质不断下降,1996年、2003年洱海更是暴发了全湖污染性蓝藻水华12.在上世纪八十年代，洱海水质呈贫中营养级-类，并逐渐上升到九十年代中营养化类，继而发展到二十一世纪初的富营养化初期类水质13。据调查,流域农村每年大约产生垃圾27。7万吨，污水1385.2万吨。流域面源污染负荷全年总量氮为4702。01吨、磷为450.85吨1415.其中，农业、农村面源污染负荷氮、磷分别占洱海面源污染负荷的82.6、83。5.农业面源污染是造成洱海富营养化的主要原因,防治洱海湖泊富营养化面临较大的压力。为了有效减少农村面源输入的氮磷污染，大理市政府正在洱海周边逐步建立城镇、集镇、村落、农户四级污水收集处理系统.目前，已在洱海周边建成8000多户分散式污水处理系统，该系统是利用微生物的好氧和厌氧作用，经过多层过滤来达到降解污染、净化水质的一种污水处理方法1618，它充分利用了人工介质中生长的植物、微生物以及基质所具有的物理、化学特性来处理污水,是一种无动力、推流厌氧处理技术。和城市中的污水处理厂相比，它的处理效果稍有不及，但它解决了农村居民分散居住污水难以集中处理的这一问题,同时也使监测的各指标有所下降;此外,它还能够做到生态活用，这和城市污水处理厂完全不同，在我国广大农村地区具有良好的应用前景1922。其中绝大部分用户的污水处理系统中未加入悬浮球填料，少数示范户的污水处理中添加了悬浮球。但这些系统对农村生活污水处理效率具体如何,相关方面的调查和研究都未见报道.本文以已建成的运转正常的两户生活污水处理设施（一户处理设施中加入悬浮球，一户处理设施中未加入悬浮球）为调查研究对象，分析这两套装置对污水中的TN,NH4+N，CODcr以及TP的去除效率.1。实验与器材1.1实验仪器与试剂1.1.1检测项目和实验仪器 表1 检测项目和实验仪器检测项目 仪器总氮（TN） 2600紫外分光光度计、医用高压灭菌锅，1-1。5kg/cm2 总磷(TP） 2600紫外分光光度计、医用高压灭菌锅，1-1。5kg/cm2、电炉氨氮（NH4N) 7200分光光度计、PH计、分光光度计化学需氧量（CODcr） 回流装置、加热装置、50ml酸式滴定管1。1.2试剂总氮（TN）:总磷（TP）：10%抗坏血酸溶液：氨氮(NH4N)：化学需氧量（CODCr）：1。2工作曲线的绘制（其中总磷、氨氮工作曲线的绘制） 图1。总磷(TP）工作曲线总磷工作曲线满足线性方程：y = 100.9x - 0。1707,R = 1,线性很好。图2.氨氮（NH3-N) 工作曲线氨氮工作曲线满足线性方程：y = 204。52x + 5.7386，R2=0。9997，线性较好。3。分析结果和讨论3。1工艺流程本工艺采用生活污水自流的方式，应用厌氧生物技术及推流原理，利用乙建洱海周边农村分散式家庭生活污水处理系统中的厌氧池和沉淀池中投加球形悬浮填料，通过附着于空心球状填料内外表面厌氧或兼氧微生物去除生活污水中的有机污染物、病原菌和部分氧、磷，从而达到净化生活污水的目的。处理装置平面图见图1图1.投加球形悬浮填料后的处理平面图3.2 球形悬浮填料应用地点、时间2012年12月20日大理市下关镇刘官厂村委会南经庄组26号赵志松农户庭院生活污水处理系统中添加悬浮球填料，投加悬浮球体积约占厌氧池、沉淀池体积的二分之一。经过一个月的挂膜运行,于2013年1月9日2013年1月30日期间对该庭院生活污水处理系统进出水每3天采取1次测定CODCr、总磷、可溶性总磷、可溶性正磷酸盐、总氮、氨氮、亚硝酸盐氮等水质指标.3.3 投加球形悬浮填料后装置处理效率在已建庭院生活污水处理系统中投加球形悬浮填料后，通过一个月的生物挂膜运行后，开始每3天1次的采样测定进出水的CODCr、总磷、可溶性总磷、可溶性正磷酸盐、总氮、氨氮、亚硝酸盐氮的平均浓度、平均去除率和平均每升减量见表2。该系统对CODCr的平均去除率为51。8，平均每升削减量为157。65mg/l;对总氮的平均去除率和平均每升削减量为16。5和28。14mg/l；对总磷的平均去除率和平均每升削减量为47。1和0.27mg/l.表2。投加球形悬浮填料后庭院污水处理系统进、出口水样平均浓度、平均去除率、平均每升削减量（mg/l）污染物平均浓度(mg/l）平均去除率平均削减量(mg/l）进水出水化学需氧量（CODCr）304.48146.8351。8157.65总氮(TN)170.82142。6816.528.14氨氮（NH2-N）146.63139。145.117。49亚硝酸盐氮(NO2N）0。00130.000842.30.0005总磷（TP)0.570。3047。10。27可溶性总磷0.400.2340。90.17可溶性正磷酸盐0。310。1260.80。194、投加球形悬浮填料前后装置的处理效率对比投加球形悬浮填料前后处理系统进、出水中各种污染物的平均去除率和平均削减量对比见表2:从污染物的平均去除率%和平均削减量来看,投加球形悬浮填料以后该系统对总氮（TN)的处理效率比没有投加球形悬浮填料的高，总氮的平均去除率和平均每升削减量从原来4.3%和10。087mg提高到16.5和28.14mg.表3。 庭院污水处理系统投加球形悬浮填料前后前、后进、出水污染物的平均浓度和去除率、平均削减量（mg/l）比较污染物平均浓度(ug/ml)平均去除率%平均削减量（mg/ml）进 水出 水原装置后装置原装置后装置原装置后装置原装置后装置化学需氧量CODCr1108。69304。48396。48146。8364。351。8712.62157。65总氮（TN）236。41170.82226.32142.684.316.510.08728。14总磷（TP）17.610.5712。710.3027.847。14.90.27氨氮（NH3-N)134.74146.63125.42139。146.95。119.327.49可溶性总磷9。460。409。170。233.140。90.290。17可溶性正磷酸盐9。060.318。780。123。160。80。280。19亚硝酸盐氮（NO2N）0.00230.00130.00160.00829。342。30。00070.00055、监测指标变化规律投加球形悬浮填料后的装置经过一个月的挂膜运行后，从2013年3月2014年4月对改建后的分散式污水处理系统进、出水的CODCr、总磷、可溶性总磷、可溶性正磷酸盐、总氮、氨氮、亚硝酸盐氮等水质指标进行了一个月监测,得到各个水质指标随时间变化曲线图。如下：图3. CODCr时间变化曲线从图3可以看出，不同时间段污水的化学需氧量（COD）变化范围为94.04516.45mg/L， 波动范围非常大， 最高浓度大约是最低浓度的5。5倍。因为养殖废水的排入量大大减少，较2010年12月份监测的COD值降低了。该系统的平均进水浓度304。48ug/ml，平均出水浓度146。83ug/ml,平均去除率51.8%，平均每升削减量157.65mg，COD平均去除率和平均每升削减量都很高。 图4. 总氮（TN）时间变化曲线从图4可以看出,在测定时间段内, 生活污水中总氮（TN)含量在101.84280。75 ug/ml之间波动, 最高浓度是最低浓度的2.8倍,波动较大。其平均进水浓度170.82ug/ml，平均出水浓度142。68ug/ml，平均去除率16。5，平均每升削减量28。14mg，投加球形悬浮填料以后该系统对总氮（TN)的处理效率比没有投加球形悬浮填料的高。图5。 氨氮(NH3-N)-时间变化曲线从图5可以看出, 污水中氨氮（NH3- N ）浓度为101。27204。89 ug/ml，最高浓度是最低浓度的2倍,变化幅度较大, 平均进水浓度146.63ug/ml，平均出水浓度139.14ug/ml，平均去除率5.11，平均每升削减量7。49mg。由于处理系统无曝气系统是厌氧体系，氨氮不能被氧化，系统中氮元素主要以氨氮和有机氮形态为主,氧化态氮（NO2-N及NO3N）浓度很低，系统不能进行硝化和反硝化过程.图6. 亚硝酸盐氮（NO2N)-时间变化曲线从图1可以看出, 生活污水中亚硝酸盐氮（NO2-N）的含量很低，变化范围不大, 不同时段的NO2-N 变化很小， NO2-N 含量仅为0.00110.0017 ug/ml。 图7。 总磷(TP)-时间变化曲线从图7系统进水的总磷（TP）的浓度可以看出, 该系统的生活污水总磷的范围为 0.130.83 ug/ml， 进水总磷（TP）较2010年12月份总磷（TP）值降低30。7倍,可能排入废水的类型发生了变化，养殖废水的排入量大大减少造成的.平均进水浓度0。57ug/ml，平均出水浓度0.30ug/ml,平均去除率47.1，平均每升削减量0.27mg.图8. 可溶性正磷酸盐-时间变化曲线从图8系统进水的可溶性正磷酸盐的浓度可以看出， 生活污水正磷酸盐的浓度范围为 0。180。43 ug/ml， 平均进水浓度0。31ug/ml,平均出水浓度0.12ug/ml，平均去除率60.8，平均每升削减量0。19mg.图9。可溶性总磷-时间变化曲线从图9系统进水的可溶性总磷的浓度可以看出的含量可以看出， 生活污水可溶性总磷的范围为0.180。59 ug/ml。平均进水浓度0.40ug/ml，平均出水浓度0.23ug/ml,平均去除率40.9%，平均每升削减量0。17mg。从图725可发现进水总磷（TP）、可溶性总磷、可溶性正磷酸盐进水浓度都大大降低，总磷（TP）较2010年12月份总磷（TP）值降低30.7倍，主要是排入废水的类型发生了变化，养殖废水的排入量大大减少造成的。处理系统中的溶解性总磷主要以正磷酸盐形态存在，约占总磷的50，另外部分主要以颗粒态磷形式存在。系统对总磷 和其它形态的磷去除率高，是因为进入系统的总磷浓度很低。参考文献：1 张凯松，周启星,孙铁珩。城镇生活污水处理技术研究进展J。世界科技研究与发展，2003,25(5)：5-10.2 艾平，张衍林,袁巧霞。农村生活污水分散式处理技术浅析J。环境保护科学，2008，34（6）:8-103 刘超翔，胡洪营，张建等。不同深度人工复合生态床处理农村生活污水的比较J.环境科学，2003，24(5）:92-95.4 成先雄，严群.农村生活污水土地处理技术J。四川环境，2005,24(2)：39-44.5 沈东升，贺永华，冯华军等。农村生活污水地埋式无动力厌氧处理技术研究J。农业工程学报，2005，21（7):111114.6 水和废水监测分析方法（第四版)M.北京：中国环境科学出版社,2002:210-2807 刘天齐主编. 环境保护. 北京：化学工业出版社,19968 钱易，米祥友主编. 现代废水处理新技术。 北京:中国科学技术出版社，19939 贝拉G利普泰克主编。 环境工程师手册(上册）. 北京：中国建筑出版社，198510 左剑恶,蒙爱红. 一种新型生物脱氮工艺-SHARONANAMMOX 组合工艺。给水排水,2001,27(10）11 林燕，杨永哲等. 生物除磷脱氮技术的研究方向. 中国给水排水,2002,18(7）12 王建龙. 生物脱氮新工艺及其技术原理. 中国给水排水,2000，16（2）13 吴凡松，彭永臻。 城市污水处理厂的生物除磷系统设计。 中国给水排水，2002，18（8）14 Van Dongen U， et al. The SHARONANAMMOX process for treatment ammonium richwastewater. Water Sci。 Technol， 2001，44（1）:15316015 Van Loosdrecht M C M， Jetten M S M。 Microbiological conversions in nitrogen removal， Water Sci。 and Technol。 1998,38（1):1716曹向东，王宝贞，蓝云兰，等人工湿地复合生态塘系统中氮和磷的去除规律J环境科学研究，2000，l3(2)： 15一l9Cao Xiangdong，Wang Baozhen，Lan Yunlan，et a1Removalof nitrogen and phosphorus in the pondwetland combinedsystemJResearch of Environmental Science，2000,1 3（2）：1 5一l 9rin Chinese with English abstract）17张荣社，周琪，史云鹏，等潜流构造湿地去除农田排水中磷的效果J环境科学，2003，24（4)：105-108Zhang Rongshe,Zhou Qi，Shi Yunpeng,et a1Phosphorusremoval of agriculture wastewater through subsurface constructed wetlandJEnvironmental Science,2003，24（4)：1 051 08（in Chinese with English abstract）18余兆祥，冯耀宇，齐荣，等利用人工湿地脱除废水中氨氮和磷的统计分析fJ环境污染与防治，2006，28（1）：17 20Yu Zhaoxiang，Feng Yaoyu,Qi Rong，et a1A statisticalanalysis on removal of NHsN and orthophosphate in waste water using constructed wetlandJ. Environmental Pollution and Control,2006,28（1):1720（in Chinese withEnglish abstract)19 谢水波，余健主编。 现代给水排水工程设计. 长沙：湖南大学出版社,200020 刘天齐主编。 环境保护。 北京:化学工业出版社，199621 周群英,高廷耀主编. 环境工程微生物学。 北京：高等教育出版社,199922 金相灿主编。 湖泊富营养化控制和管理技术。 北京：化学工业出版社,2001结束语与致谢四年的大学时光稍纵即逝,马上就要走出校门了。在这里,首先由衷的感谢我的指导教师黄毕生老师在论文课题工作中对我的悉心指导，尽管工作繁忙,依然给我亲切关怀和耐心指导,是他循循善诱的教导和不拘一格的思路给予我无尽的启迪.在论文即将完成之际，谨向黄老师表示衷心的感谢和崇高的敬意. 感谢学院的其他所有老师，教会我丰富的专业知识，为我打下坚实的基础；感谢农学与生物科学学院以及我的母校大理学院，为我提供了良好的学习环境；最后,感谢我的同学和所有给予我帮助的人。是你们给予我帮助和支持,因为有了你们的帮助,我才得以克服实验中的困难和疑惑，直至本文的完成。在毕业论文即将完成之际,在此请接受我诚挚的谢意！ 最后，我要感谢父母对我的养育之恩，以及他们在我的学习生涯中始终给予的关怀和理解。
