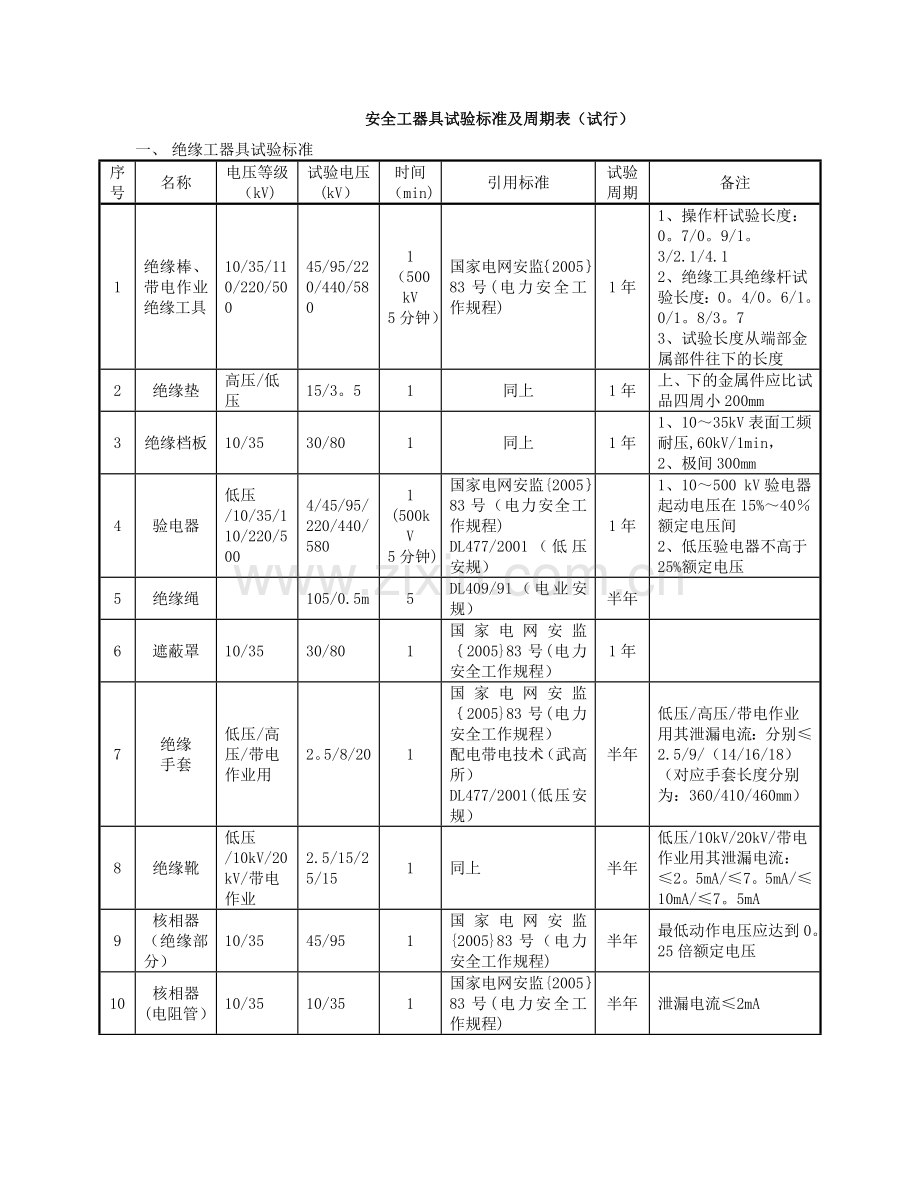

安全工器具试验标准及周期表（试行）
一、 绝缘工器具试验标准
序号
名称
电压等级
（kV)
试验电压
(kV）
时间
（min)
引用标准
试验
周期
备注
1
绝缘棒、带电作业绝缘工具
10/35/110/220/500
45/95/220/440/580
1
（500kV
5分钟）
国家电网安监｛2005｝83号(电力安全工作规程)
1年
1、操作杆试验长度：0。7/0。9/1。3/2.1/4.1
2、绝缘工具绝缘杆试验长度：0。4/0。6/1。0/1。8/3。7
3、试验长度从端部金属部件往下的长度
2
绝缘垫
高压/低压
15/3。5
1
同上
1年
上、下的金属件应比试品四周小200mm
3
绝缘档板
10/35
30/80
1
同上
1年
1、10～35kV表面工频耐压,60kV/1min，
2、极间300mm
4
验电器
低压/10/35/110/220/500
4/45/95/220/440/580
1
(500kV
5分钟)
国家电网安监{2005｝83号（电力安全工作规程)
DL477/2001（低压安规）
1年
1、10～500 kV验电器起动电压在15%～40％额定电压间
2、低压验电器不高于25%额定电压
5
绝缘绳

105/0.5m
5
DL409/91（电业安规）
半年

6
遮蔽罩
10/35
30/80
1
国家电网安监｛2005}83号(电力安全工作规程）
1年

7
绝缘
手套
低压/高压/带电作业用
2。5/8/20
1
国家电网安监｛2005}83号(电力安全工作规程）
配电带电技术（武高所）
DL477/2001(低压安规）
半年
低压/高压/带电作业用其泄漏电流：分别≤2.5/9/（14/16/18）（对应手套长度分别为：360/410/460mm）
8
绝缘靴
低压/10kV/20kV/带电作业
2.5/15/25/15
1
同上
半年
低压/10kV/20kV/带电作业用其泄漏电流：
≤2。5mA/≤7。5mA/≤10mA/≤7。5mA
9
核相器
（绝缘部分）
10/35
45/95
1
国家电网安监{2005}83号（电力安全工作规程)
半年
最低动作电压应达到0。25倍额定电压
10
核相器
(电阻管）
10/35
10/35
1
国家电网安监{2005｝83号(电力安全工作规程)
半年
泄漏电流≤2mA

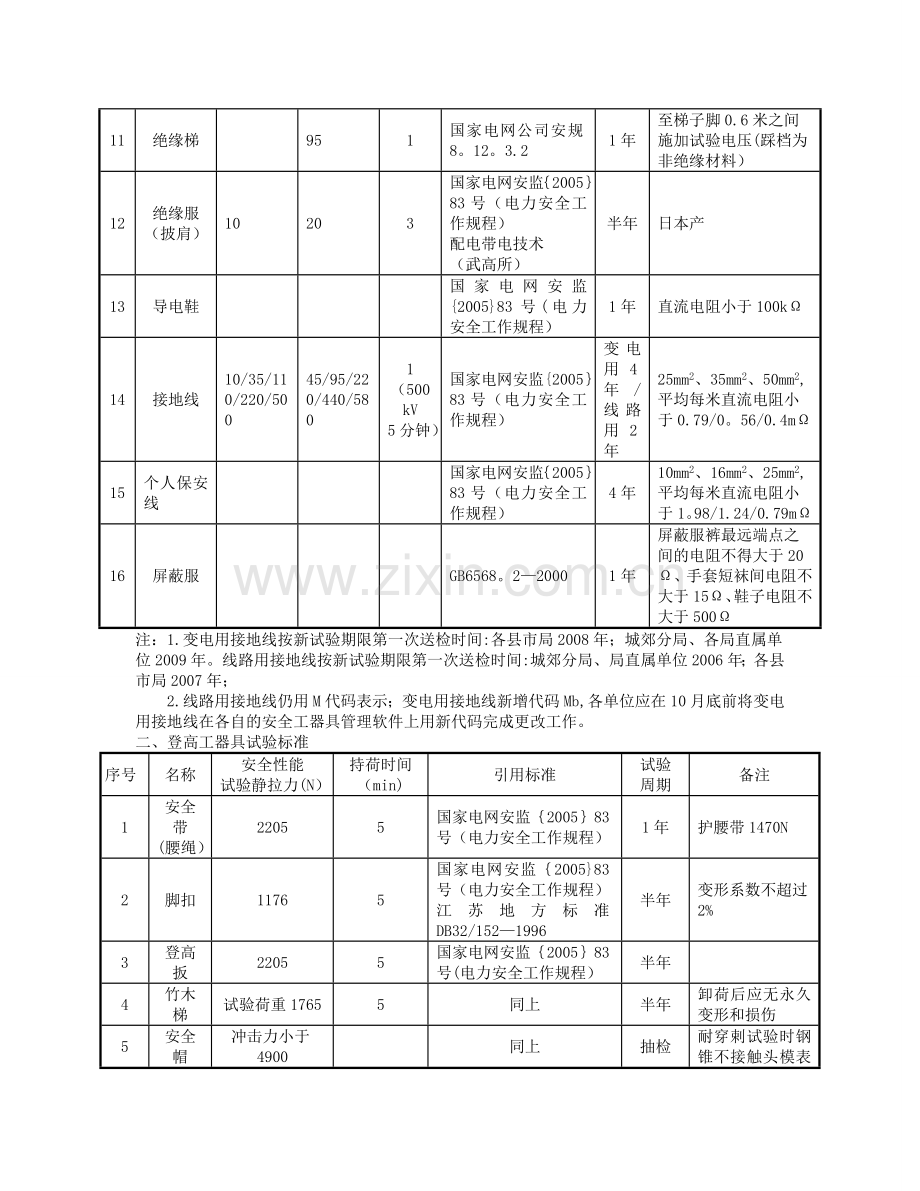

11
绝缘梯

95
1
国家电网公司安规8。12。3.2
1年
至梯子脚0.6米之间施加试验电压(踩档为非绝缘材料）
12
绝缘服
（披肩）
10
20
3
国家电网安监｛2005｝83号（电力安全工作规程）
配电带电技术
（武高所）
半年
日本产
13
导电鞋

国家电网安监{2005}83号(电力安全工作规程）
1年
直流电阻小于100kΩ
14
接地线
10/35/110/220/500
45/95/220/440/580
1
（500kV
5分钟）
国家电网安监{2005｝83号（电力安全工作规程）
变电用4年/线路用2年
25mm2、35mm2、50mm2,平均每米直流电阻小于0.79/0。56/0.4mΩ
15
个人保安线

国家电网安监｛2005｝83号（电力安全工作规程）
4年
10mm2、16mm2、25mm2,平均每米直流电阻小于1。98/1.24/0.79mΩ
16
屏蔽服

GB6568。2—2000
1年
屏蔽服裤最远端点之间的电阻不得大于20Ω、手套短袜间电阻不大于15Ω、鞋子电阻不大于500Ω
注：1.变电用接地线按新试验期限第一次送检时间:各县市局2008年；城郊分局、各局直属单位2009年。线路用接地线按新试验期限第一次送检时间:城郊分局、局直属单位2006年；各县市局2007年；
2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb,各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。
二、登高工器具试验标准
序号
名称
安全性能
试验静拉力(N）
持荷时间
（min)
引用标准
试验
周期
备注
1
安全带
(腰绳）
2205
5
国家电网安监｛2005｝83号（电力安全工作规程）
1年
护腰带1470N
2
脚扣
1176
5
国家电网安监｛2005}83号（电力安全工作规程）
江苏地方标准DB32/152—1996
半年
变形系数不超过2%
3
登高扳
2205
5
国家电网安监｛2005｝83号(电力安全工作规程）
半年

4
竹木梯
试验荷重1765
5
同上
半年
卸荷后应无永久变形和损伤
5
安全帽
冲击力小于4900
泄漏电流不超过1。2mA

同上
抽检
耐穿剌试验时钢锥不接触头模表面
绝缘安全帽电绝缘性能试验：帽沿内外水面距帽边30mm，升压至1200V,保持1mi后测泄漏电流值
注:配电线路带电作业用绝缘安全帽应每年一次做电绝缘工频耐压20kv/3min试验.
三、起重施工用具试验标准
序号
名称
试验静重（额定载荷倍率）
持荷时间
(min)
引用标准
试验周期
备注
1
滑车
≥1。25倍
10
国家电网安监{2005｝83号（电力安全工作规程)
1年
各部位不得有永久变形及其他异常现象
2
双钩
≥1。25倍
10
同上
1年
同上
3
千斤顶(液压
、链条式）
≥1.25倍
10
同上
1年
同上
4
卡线器
≥1。25倍
10
同上
1年
同上
5
紧线器
≥1.25倍
10
同上
1年
同上
6
钢丝绳连接器
≥1.25倍
10
同上
1年
同上
7
葫芦
≥1。25倍
10
同上
1年
同上
8
机动
(电动）绞磨
≥1。25倍
10
同上
1年
各部位不得有永久变形及其他异常现象，刹车后无明显滑移量
9
钢丝绳（套)
≥2倍
10
DL5009。2/94
（电建安规）
1年
钢丝套按钢丝绳允许负荷的1。25倍
10
抱杆
≥1.25倍
10
DL5009。2/94
（电建安规）
1年
整体弯曲度不超过1/600且各部位不得有永久变形及其他异常现象
11
网套
≥1。25倍
10
DL5009。2/94
（电建安规)
1年
各部位不得有永久变形及其他异常现象
注:配电线路带电作业用绝缘紧线器，绝缘带（绳)按10kv绝缘绳试验标准：0.5m/10。5Kv/1分钟:允许荷重按额定荷重1.25倍。
