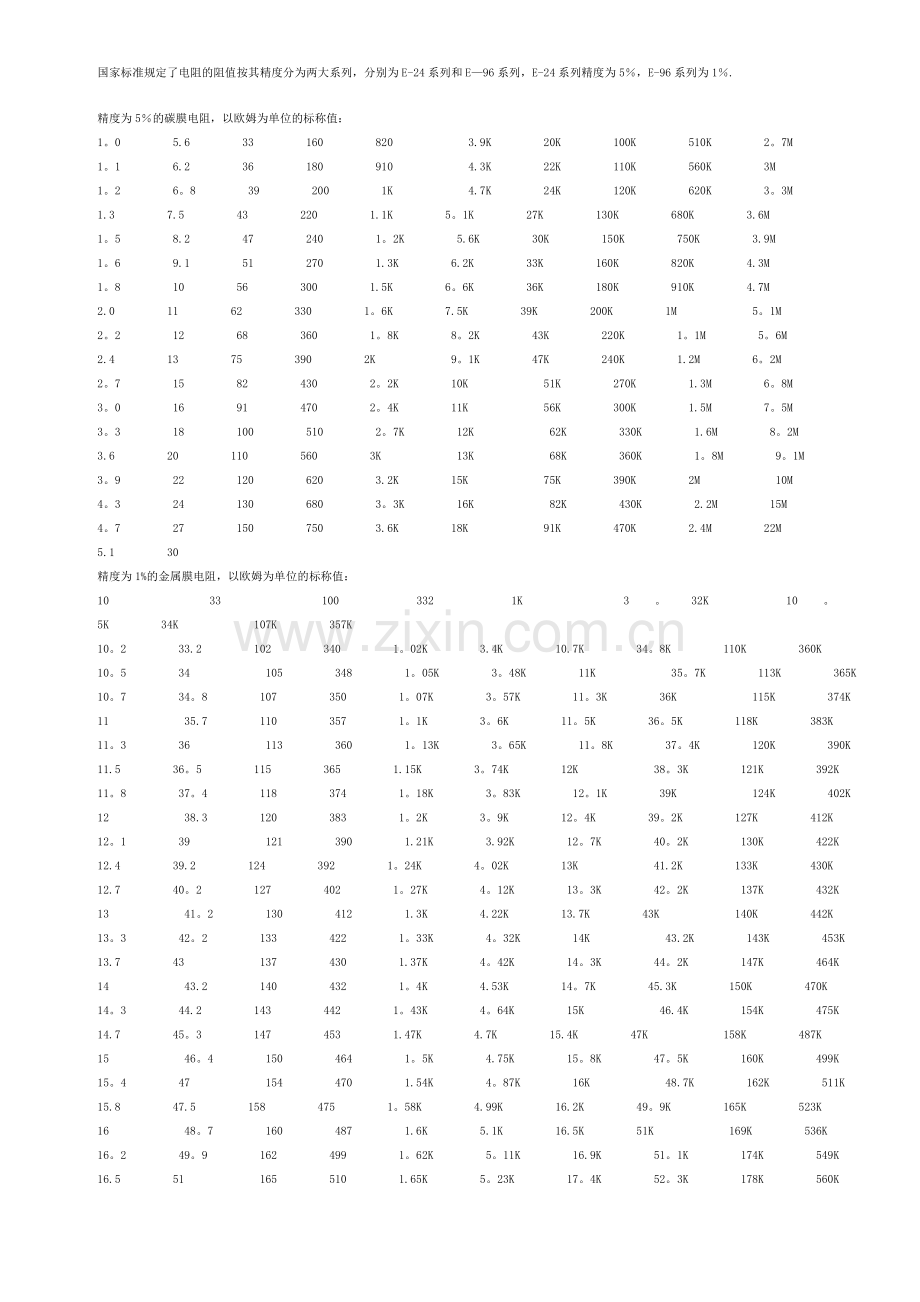

国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E—96系列，E-24系列精度为5％，E-96系列为1％.
精度为5％的碳膜电阻，以欧姆为单位的标称值：
1。0     5.6     33     160     820       3.9K     20K     100K     510K     2。7M
1。1     6.2     36     180     910       4.3K     22K     110K     560K     3M
1。2     6。8     39     200     1K       4.7K     24K     120K     620K     3。3M
1.3     7.5     43     220     1.1K     5。1K     27K     130K     680K     3.6M
1。5     8.2     47     240     1。2K     5.6K     30K     150K     750K     3.9M
1。6     9.1     51     270     1.3K     6.2K     33K     160K     820K     4.3M
1。8     10     56     300     1.5K     6。6K     36K     180K     910K     4.7M
2.0     11     62     330     1。6K     7.5K     39K     200K     1M       5。1M
2。2     12     68     360     1。8K     8。2K     43K     220K     1。1M     5。6M
2.4     13     75     390     2K       9。1K     47K     240K     1.2M     6。2M
2。7     15     82     430     2。2K     10K       51K     270K     1.3M     6。8M
3。0     16     91     470     2。4K     11K       56K     300K     1.5M     7。5M
3。3     18     100     510     2。7K     12K       62K     330K     1.6M     8。2M
3.6     20     110     560     3K       13K       68K     360K     1。8M     9。1M
3。9     22     120     620     3.2K     15K       75K     390K     2M       10M
4。3     24     130     680     3。3K     16K       82K     430K     2.2M     15M
4。7     27     150     750     3.6K     18K       91K     470K     2.4M     22M
5.1     30
精度为1%的金属膜电阻，以欧姆为单位的标称值：
10       33       100     332     1K       3。32K     10。5K     34K       107K     357K
10。2     33.2     102     340     1。02K     3.4K     10.7K     34。8K     110K     360K
10。5     34       105     348     1。05K     3。48K     11K       35。7K     113K     365K
10。7     34。8     107     350     1。07K     3。57K     11。3K     36K       115K     374K
11       35.7     110     357     1。1K     3。6K     11。5K     36。5K     118K     383K
11。3     36       113     360     1。13K     3。65K     11。8K     37。4K     120K     390K
11.5     36。5     115     365     1.15K     3。74K     12K       38。3K     121K     392K
11。8     37。4     118     374     1。18K     3。83K     12。1K     39K       124K     402K
12       38.3     120     383     1。2K     3。9K     12。4K     39。2K     127K     412K
12。1     39       121     390     1.21K     3.92K     12。7K     40。2K     130K     422K
12.4     39.2     124     392     1。24K     4。02K     13K       41.2K     133K     430K
12.7     40。2     127     402     1。27K     4。12K     13。3K     42。2K     137K     432K
13       41。2     130     412     1.3K     4.22K     13.7K     43K       140K     442K
13。3     42。2     133     422     1。33K     4。32K     14K       43.2K     143K     453K
13.7     43       137     430     1.37K     4。42K     14。3K     44。2K     147K     464K
14       43.2     140     432     1。4K     4.53K     14。7K     45.3K     150K     470K
14。3     44.2     143     442     1。43K     4。64K     15K       46.4K     154K     475K
14.7     45。3     147     453     1.47K     4.7K     15.4K     47K       158K     487K
15       46。4     150     464     1。5K     4.75K     15。8K     47。5K     160K     499K
15。4     47       154     470     1.54K     4。87K     16K       48.7K     162K     511K
15.8     47.5     158     475     1。58K     4.99K     16.2K     49。9K     165K     523K
16       48。7     160     487     1.6K     5.1K     16.5K     51K       169K     536K
16。2     49。9     162     499     1。62K     5。11K     16.9K     51。1K     174K     549K
16.5     51       165     510     1.65K     5。23K     17。4K     52。3K     178K     560K
16.9     51.1     169     511     1.69K     5。36K     17。8K     53。6K     180K     562K
17.4     52。3     174     523     1。74K     5。49K     18K       54。9K     182K     576K
17。8     53.6     178     536     1。78K     5。6K     18.2K     56K       187K     590K
18       54.9     180     549     1。8K     5。62K     18。7K     56.2K     191K     604K
18.2     56       182     560     1。82K     5。76K     19。1K     57。6K     196K     619K
18。7     56。2     187     562     1.87K     5。9K     19.6K     59K       200K     620K
19。1     57。6     191     565     1.91K     6.04K     20K       60。4K     205K     634K
19。6     59       196     578     1.96K     6。19K     20.5K     61。9K     210K     649K
20       60.4     200     590     2K       6。2K     21K       62K       215K     665K
20.5     61。9     205     604     2.05K     6。34K     21。5K     63。4K     220K     680K
21       62       210     619     2。1K     6.49K     22K       64.9K     221K     681K
21.5     63。4     215     620     2.15K     6。65K     22。1K     66.5K     226K     698K
22       64。9     220     634     2。2K     6。8K     22。6K     68K       232K     715K
22。1     66.5     221     649     2。21K     6.81K     23。2K     68。1K     237K     732K
22。6     68       226     665     2。26K     6.98K     23.7K     69.8K     240K     750K
23.2     68。1     232     680     2。32K     7。15K     24K       71.5K     243K     768K
23。7     69。8     237     681     2。37     7。32K     24.3K     73。2K     249K     787K
24       71.5     240     698     2。4K     7。5K     24。9K     75K       255K     806K
24.3     73。2     243     715     2。43K     7。68K     25.5K     76.8K     261K     820K
24。7     75       249     732     2。49K     7.87K     26.1K     78。7K     267K     825K
24。9     75.5     255     750     2。55K     8.06K     26。7K     80。6K     270K     845K
25。5     76。8     261     768     2。61K     8.2K     27K       82K       274K     866K
26。1     78。7     267     787     2。67K     8。25K     27。4K     82.5K     280K     887K
26。7     80。6     270     806     2。7K     8。45K     28K       84。5K     287K     909K
27       82       274     820     2。74K     8.66K     28。7K     86。6K     294K     910K
27.4     82。5     280     825     2.8K     8.8K     29.4K     88。7K     300K     931K
28       84.5     287     845     2。87K     8.87K     30K       90。9K     301K     953K
28。7     86。6     294     866     2。94K     9。09K     30。1K     91K       309K     976K
29。4     88.7     300     887     3。0K     9。1K     30。9K     93.1K     316K     1。0M
30       90.9     301     909     3。01K     9。31K     31.6K     95。3K     324K     1。5M
30。1     91       309     910     3。09K     9。53K     32.4K     97。6K     330K     2。2M
30。9     93。1     316     931     3.16K     9。76K     33K       100K     332K
31.6     95.3     324     953     3。24K     10K       33。2K     102K     340K
32.4     97。6     330     976     3.3K     10。2K     33。6K     105K     348K
常用电阻阻值：
1，1.1,1.2，1。3，1。5，1.6,1.8 2,2.2，2。4，2.7,3，3。3，3.6，3。9 4。3，4.7 5。1，5。6 6.2，6.8 7.5 8.29.110，11,12，13,15，16，1820,22,24,2730，33,36，3943,4751，5662，687582，81100,110，120,130,150 ，160，180200,220，240，270300,330,360，390430，470510，560620，680750820910 1K,1。1K,1.2K，1.3K，1。5K，1.6K,1。8K 2K，2.2K，2。4K，2。7K3K，3。3K，3.6K，3.9K 4.3K,4.7K 5。1K,5.6K 6。2K,6。8K， 7。5K8.2K9.1K10K，11K，12K，13K，15K，16K,18K20K，22K，24K,27K30K,33K，36K，39K43K，47K51K,56K62K,68K75K82K91K 100K，110K,120K,130K，150K，160K，180K200K，220K，240K，270K，300K，330K,360K,390K430K，470K510K560K620K,680K750K, 820K910K 1M，1。1M，1。2M，1。3M,1。5M，1.6M,1。8M 2M,2。2M,2。4M,2。7M 3M，3.3M，3.6M，3.9M4.4M，4。7M
常用电容值:
【单位pF】39 P   43 P   47 P   51 P   56 P   62 P   68 P   75 P   82 P   91 P100 P   120 P   150 P180 P   200 P   220 P   240 P   270 P   300 P   330 P   360 P   390 P470 P   560 P   620 P680 P   750 P
【单位nF】1.0 1。2 1。5 1.8 2。2 2。7 3。3 3.9 4.7 5.6 10 15 18 22 27 3339 56 68 82
【单位uF】0。15 0。22 0.33 0。47 1。0 (1。5) 2。2
1、5%精度的命名：RS—05K102JT
2、1％精度的命名:RS—05K1002FT
　　R －表示电阻
　　S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
　　05 －表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
　　K －表示温度系数为100PPM，
　　102－5％精度阻值表示法：前两位表示有效数字,第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ.1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ.
　　J －表示精度为5％、F－表示精度为1％。
贴片电阻各种封装规格及阻值标注方法
2009—09-15 11：16
我们常说的贴片电阻 （SMD Resistor)叫”片式固定电阻器"(Chip Fixed Resistor)，又叫”矩形片状电阻”（Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。特点是耐潮湿,耐高温，可靠度高,外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜（Thick Film Chip Resistors）、薄膜（Thin Film Chip Resistors ）两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷）上,然后烧结形成的.我们通常所见的多为厚膜片式电阻,精度范 围±0。5% ~ 10％，温度系数：±50PPM/℃ ~ ±400PPM/℃。 薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术）制成,特点是低温度系数（±5PPM/℃）,高精度 （±0。01％~±1％)。
封装 有：0201,0402，0603,0805，1206,1210，1812，2010，2512。其常规系列的精度为5%,1%。阻值范围从0.1欧姆 到20M欧姆。标准阻值有E24,E96系列.功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：1.体积小，重量轻 2.适合波峰焊和回流焊 3。机械强度高，高频特性优越 4。常用规格价格比传统的引线电阻还便宜5。生产成本低，配合自动贴片机，适合现代电子产品规模化生产
使用状况 ：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸,现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电 器上几乎都在使用.目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要 求稳定和安全的电子产品,如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻.
市场状况：目前,在全球的市场份额中,排名依次是台湾、日本、中国、韩国，欧美几乎不再生产. 主要的生产厂商几乎都在中国建立生产基地.台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压, 具有工艺难度，利润高的系列。台湾及国内工厂则多生产些常规系列。零售市场多见为一些台湾厂和国产的品牌,如国巨（Yageo）、风华（FH）、三星机电 、厚生、丽智、美隆。
贴 片电阻常见封装有9种,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA（美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽，以 英寸为单位.我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米.下表列出贴片电阻封装英制和公制的关系及详细的 尺寸:
英制
（inch）
公制
（mm）
长（L）
（mm）
宽（W)
（mm)
高(t）
(mm）
a
（mm）
b
(mm）
0201
0603
0.60±0。05
0.30±0。05
0。23±0.05
0。10±0。05
0.15±0.05
0402
1005
1。00±0。10
0。50±0。10
0。30±0。10
0.20±0。10
0。25±0.10
0603
1608
1。60±0.15
0.80±0.15
0.40±0。10
0.30±0。20
0。30±0。20
0805
2012
2。00±0。20
1.25±0.15
0。50±0.10
0。40±0。20
0.40±0。20
1206
3216
3。20±0。20
1.60±0.15
0。55±0。10
0.50±0.20
0。50±0。20
1210
3225
3。20±0。20
2.50±0。20
0。55±0。10
0。50±0。20
0.50±0.20
1812
4832
4.50±0。20
3。20±0。20
0。55±0。10
0。50±0。20
0。50±0。20
2010
5025
5.00±0。20
2。50±0。20
0.55±0.10
0。60±0。20
0。60±0。20
2512
6432
6。40±0.20
3.20±0。20
0.55±0。10
0。60±0。20
0.60±0.20
Note:我们俗称的封装是指英制.

阻值规格：1．E-24标注方法
E—24标注法有两位有效数字，精度在±2％(-G），±5％（-J），±10％（-K）
（1） 常用电阻标注：XXY XX代表底数，Y代表指数.
例如：470 = 47Ω，103 = 10kΩ，224 = 220kΩ
（2) 小于10欧姆的电阻的标注
用R代表单位为欧姆的电阻小数点,用m代表单位为毫欧姆的电阻小数点
例如:1R0 = 1.0Ω,R20 = 0。20Ω,5R1 = 5。1Ω，R007 = 7。0mΩ,4m7 = 4。7mΩ
2．E—96标注方法：E—96标注法有三位有效数字,精度在±1％（—F)
（1） 常用电阻标注：XXXY XXX代表底数，Y代表指数
例如：4700 = 470Ω1003 = 100kΩ2203 = 220kΩ
（2) 小于10欧姆的电阻的标注
用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点
例如
1R00 = 1.00ΩR200 = 0。200Ω5R10 = 5.10ΩR007 = 7。00mΩ4m70 = 4.70mΩ
（3) E—96 Multiplier Code标注法:XXY
XX 代表底数的代码，具体数值可从Multiplier Code表中查找
Y 代表指数的代码,具体数值也要从Multiplier Code表中查找
例如：18A = 150Ω02C = 10。2kΩ
