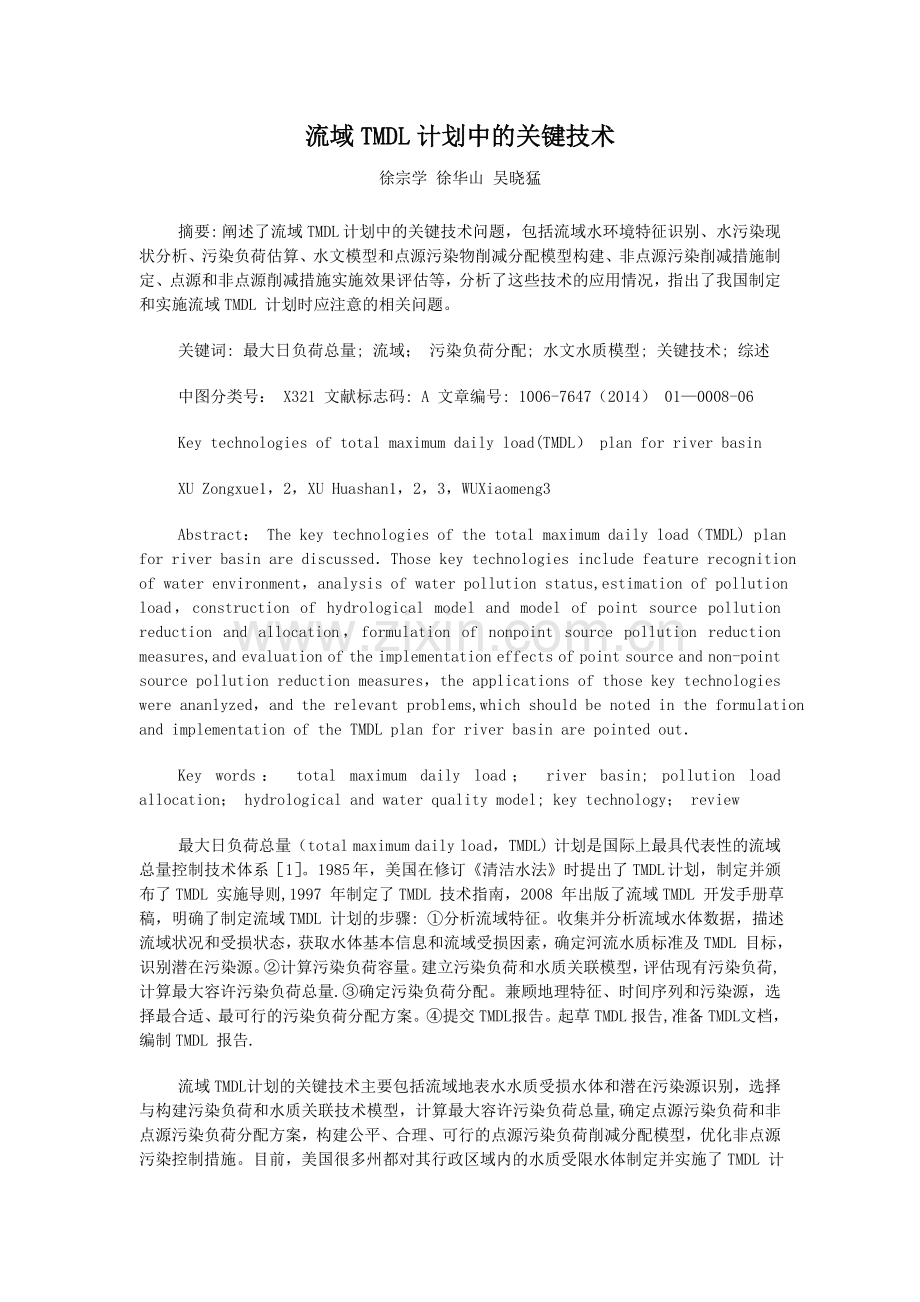

流域TMDL计划中的关键技术.doc

流域TMDL计划中的关键技术徐宗学 徐华山 吴晓猛摘要: 阐述了流域TMDL 计划中的关键技术问题，包括流域水环境特征识别、水污染现状分析、污染负荷估算、水文模型和点源污染物削减分配模型构建、非点源污染削减措施制定、点源和非点源削减措施实施效果评估等，分析了这些技术的应用情况，指出了我国制定和实施流域TMDL 计划时应注意的相关问题。关键词: 最大日负荷总量; 流域； 污染负荷分配; 水文水质模型; 关键技术; 综述中图分类号： X321 文献标志码: A 文章编号: 1006-7647（2014） 010008-06Key technologies of total maximum daily load(TMDL） plan for river basinXU Zongxue1，2，XU Huashan1，2，3，WUXiaomeng3Abstract： The key technologies of the total maximum daily load（TMDL) plan for river basin are discussedThose key technologies include feature recognition of water environment，analysis of water pollution status,estimation of pollution load，construction of hydrological model and model of point source pollution reduction and allocation，formulation of nonpoint source pollution reduction measures,and evaluation of the implementation effects of point source and non-point source pollution reduction measures，the applications of those key technologies were ananlyzed，and the relevant problems,which should be noted in the formulation and implementation of the TMDL plan for river basin are pointed outKey words： total maximum daily load； river basin; pollution load allocation； hydrological and water quality model; key technology； review最大日负荷总量（total maximum daily load，TMDL) 计划是国际上最具代表性的流域总量控制技术体系1。1985 年，美国在修订清洁水法时提出了TMDL 计划，制定并颁布了TMDL 实施导则,1997 年制定了TMDL 技术指南，2008 年出版了流域TMDL 开发手册草稿，明确了制定流域TMDL 计划的步骤: 分析流域特征。收集并分析流域水体数据，描述流域状况和受损状态，获取水体基本信息和流域受损因素，确定河流水质标准及TMDL 目标，识别潜在污染源。计算污染负荷容量。建立污染负荷和水质关联模型，评估现有污染负荷,计算最大容许污染负荷总量.确定污染负荷分配。兼顾地理特征、时间序列和污染源，选择最合适、最可行的污染负荷分配方案。提交TMDL 报告。起草TMDL报告,准备TMDL 文档，编制TMDL 报告.流域TMDL 计划的关键技术主要包括流域地表水水质受损水体和潜在污染源识别，选择与构建污染负荷和水质关联技术模型，计算最大容许污染负荷总量,确定点源污染负荷和非点源污染负荷分配方案，构建公平、合理、可行的点源污染负荷削减分配模型，优化非点源污染控制措施。目前，美国很多州都对其行政区域内的水质受限水体制定并实施了TMDL 计划，这对受限水体的水质改善发挥了明显作用2。我国关于流域TMDL 计划的研究起步较晚，加上我国国情与欧美国家差别较大,在制定实施流域TMDL 计划时上述关键技术也有别于欧美国家。1 水质受损水体识别流域水质受损水体识别是制定流域TMDL 计划的前提和基础，一般需确定流域水体水质空间差异,识别污染源并分析污染源与受损河段之间的关系，同时通过时间序列分析评估受损水体、潜在污染源或其他水体受损条件随时间变化的趋势，分析水质参数与水文条件之间或者不同水质参数之间的关系。流域TMDL 计划可能涉及不同的子流域、受损河段、特征污染物、可能污染源，这些都会影响流域水体水质。因此，详细识别受损水体对实施流域TMDL 计划、最大限度利用水资源是非常重要的1。我国水质受损水体识别多采用水质评价法，包括单因子指数法、综合指数法、模糊数学法等,这些方法对于分析流域尺度长时间序列的水质变化略显不足。多元统计分析方法包括系统聚类分析法、季节性Kendall 法、因子主成分分析法和多元线性回归分析法，在流域地表水水质时空变化、污染源定性识别及流域地表水水质监测断面布设合理性评估等方面均得到广泛的应用3.国内研究者采用系统聚类分析法对我国陕西秦岭南坡金水河、三峡库区香溪河、汉江流域堵河、汉江上游、湘江49等流域地表水水质进行评估,分析其时空变化规律; 国外学者也采用该法分析了西班牙皮苏埃加河、马来群岛的河口、日本富士河、土耳其柏瑞马兹河、尼泊尔巴格马提河、阿根廷苏琪亚河、韩国洛东江以及印度的恒河、默哈纳迪河、髙缇河、婆罗门河等流域地表水水质时空演变特征10-20。季节性Kendall 法常用于流域地表水水质非参数趋势分析2128; 因子主成分分析法可对河流污染源进行定性识别11，14，17-18，2933； 多元线性回归分析法常与主成分分析法一起用于计算不同污染源对水体不同指标的贡献率5，17，29，31，34-35.2 水文水质模型选择水文水质模型是分析环境问题的重要工具，是辅助决策支持系统的有力支撑，协助管理者更好地理解流域系统的动态变化，比如人为污染源和土地管理活动污染源如何输入并影响受纳水体以及他们输入受纳水体的条件,如何通过改变这些条件来改变污染物输入负荷等，对所有这些复杂响应关系的描述主要依靠水文水质模型来实现。TMDL 计划的目标形式类似于我国流域总量控制，其核心思想是对污染负荷与水质的动态响应关系进行定量描述与表征，进行目标可控的管理情景分析，实现成本效益最大化.水文水质模型是制定实施TMDL 计划的关键技术之一，在核定水环境容量、估算污染负荷输入、评估受纳水体水质、确定污染负荷分配等方面都得到广泛应用.TMDL 计划要求模型必须具备量化污染负荷变化的能力，因此具有物理机制的模型最合适。如何正确合理地选择和使用模型是整个TMDL 计划实施成败的关键.Depinto等36从哲学角度研究了选择模型的基本原则，指出不可能存在一种模型对所有的TMDL 计划都适合，地表水环境管理的相关议题使期望的模型复杂化,但现实中可利用的数据却又限制了模型的复杂化，因此,在实际研究中只能选择符合管理目标的简易模型。选择模型时要考虑的因素如下： 管理目标，包括关注的污染物、合适的时空尺度、污染负荷类型和控制措施、描述水平的精度和准确度、利益相关者的接受水平、与其他流域规划的相容性等； 特定研究区特征，包括流域或受纳水体尺度和类型、污染物输移的复杂性、重要水文过程； 可利用资源，包括数据、时间、预算、计算机需求、工作人员技能等。适合TMDL 计划的模型一般具备以下特征:基于流域尺度； 可以连续模拟； 考虑点源和非点源污染；考虑地表和地下水的贡献； 考虑污染物的溶解态和颗粒态; 具备表征流域和陆地土地利用特征对污染物的影响能力。美国国家环保总局(USEPA) 考虑到模型对于TMDL 计划的重要性,兼顾州与州之间水质标准的差异、数据的可利用性以及使用者的偏好等因素，提供了几十种备选模型，但是它们当中没有一个能同时适应所有的流域。应用于TMDL 计划的模型较多，如AGNPS /AnnAGNPS、GWLF、HSPF、LSPC（HSPF 的升级版本) 、SWAT和SWMM等。Borah等37将TMDL 计划中使用的模型分为负荷模型、受纳水体模型及流域模型。GWLF、PLOAD等为负荷模型，用来估算从流域出口进入到受纳水体的沉积物或化学物质的污染负荷。AQUATOX、BATHTUB、CE-QUALW2和QUAL2E等为受纳水体模型，用来分析受纳水体(如溪流、水坝蓄水、湖泊和河口) 接受污染负荷后的水量和水质变化。AGNPS、AnnAGNPS、HSPF、LSPC 和SWAT等为流域模型，包含负荷模型和受纳水体模型。流域模型又可以进一步划分为两类，一类是长系列连续模拟模型，另外一类是暴雨事件模型.AnnAGNPS、HSPF、LSPC 和SWAT等是连续模拟模型，用来分析长序列气候变化、水文变化、管理措施变化对流域水量和水质的影响.AGNPS 是暴雨事件模型，常用来预测单场降雨事件（尤其是极端暴雨事件) 过程中和降雨后洪水、大量泥沙以及营养元素对水质和水量的影响,并分析管理措施的效果。暴雨事件模型常被用来分析评估TMDL 计划中最佳管理措施(bestmanagement practices，BMPs） 的实施效果.另外还有一些模型也具备连续模拟和单场暴雨事件模拟的能力，如CASC2D/GSSHA、MIKE SHE等。美国环境保护局38总结了上述这些模型的特征、优势、局限性、应用历史、时空尺度、模拟能力、假设假定及支持的区域等，并对模型的界面能力进行了详细的描述和总结。TMDL 计划另外一个关键技术是非点源污染负荷的定量化，流域农业非点源污染控制技术多借助分布式水文模型对流域非点源污染负荷进行估算，然后设置不同的最佳管理措施并对比其控制效果、环境效益和所需费用，为管理部门决策提供科学依据和技术支撑。SWAT 模型是USEPA 实施TMDL计划的首选模型，被广泛应用于流域非点源污染关键区识别、非点源污染负荷定量化和BMPs 实施效果模拟评估等方面。3 点源污染负荷分配制定和实施流域TMDL 计划的核心问题是如何科学合理地分配流域水体污染物削减量，即根据排污地点、数量和方式，结合污染源排污总量削减技术和优先削减污染物顺序、经济可行性等因素，在各控制区域分配环境资源,其实质是确定各排污方利用环境资源的权利和削减污染物的义务，即利益的分配和矛盾的协调。污染负荷分配实际上是利益最大化和污染最小化的矛盾统一体,涉及水体污染物的削减技术以及经济的可行性、负荷分配的公平性,污染负荷分配合理与否是TMDL 计划能否成功实施的关键39。关于污染物总量的削减与分配研究在国外开展比较早，美国是最早实施污染物总量控制的国家，研究制定了污染负荷分配削减技术指南40; onald等41在1985 年比较评价了8 种比较流行的污染负荷分析方法； 传统的TMDL 计划在分配容许污染负荷时不考虑经济成本，而Zaidi等42研究了在分配污染负荷时如何将经济分析纳入其中。我国对水体污染物分配的研究主要以水环境容量或目标总量控制为基础，并考虑经济优化和公平合理的原则40，基尼系数法是我国最常用的一种分配方法。现行的基尼系数法分为单指标基尼系数法和综合指标基尼系数法，这些分配方法均存在一定的不足，如单项社会经济指标的选择不能充分反映各区域的社会、经济及资源状况; 约束条件的设置过于苛刻，不能体现各单项指标重要性差异等。因此，在优选相关指标的基础上,归一化处理相关数据，引入权重系数，构建多维水环境基尼系数分配模型，并设置不同的约束条件，优化求解分配方案是今后一段时期点源污染负荷削减与分配的重要工作之一。4 非点源污染负荷BMPs优化非点源污染的控制可以从两个方面着手: 一是控制污染源,即从源头上控制污染物进入水体; 二是控制污染物迁移转化途径。由于认识问题的深浅不同，过去人们往往仅依靠一种措施来控制复杂的非点源污染问题，随着对非点源污染问题的深入研究，逐渐认识到依靠单一措施控制非点源污染的效果并不理想,需要根据特定流域的水文气候因素和地形要素制定适合该流域的管理措施43-44。由于非点源污染具有分布广、随机性强、潜伏期长、难以估算等特点，致使非点源污染的控制难度大、成本高45，各国在实践中提出过多种调控方法，涉及多个领域，归纳起来有以下4 种系统管理措施：农田系统管理措施，包括养分管理和家畜管理;生态系统管理措施，包括河流、湖泊、海湾的地表水管理; 农作物系统管理措施，包括农作物管理和土壤管理; 水文系统管理措施，包括水资源管理、土地使用管理和景观管理。高效、经济、科学的最佳管理措施BMPs 在非点源污染控制中得到广泛应用4647。在欧洲、美国和其他一些国家,BMPs 优化常常借助于SWAT 模型，许多研究专注于BMPs 的环境效益评价48-52,也结合经济学理论进行BMPs 的费用-效益分析研究53-56。Qiu等57利用SWAT 模型对农业流域的河岸缓冲带进行了经济评价，发现研究区的河岸缓冲带能有效消除农田带来的农药,强烈建议农民发展和保留临近水体的河岸缓冲带； Panagopoulos等58在2007 年提出了BMPs 费用-效益分析计算方法，并在2011 年采用SWAT 模型分析了不同的BMPs 对流域非点源负荷削减的效果，进行了效益对比分析； abotyagov等59指出了不同种类的BMPs费用,为研究者选择经济合理的BMPs 提供了参考; Maringanti等60发展了一种多目标优化方法来选择和实施BMPs，成功地考虑了经济和生态效应。采用SWAT 模型输出基准情景下HU 水平的污染负荷，同时将SWAT 模型不同的运行结果、经济数据和等位基因序列输入BMPs 优化模型.在优化过程中，首先在特定土地利用类型给出的等位基因序列中搜寻特定的管理措施，然后估算所选取的最佳管理措施费用，最后在流域尺度上加权平均HU 水平上的污染负荷和总费用。优化过程是使流域总污染负荷和总费用这两个目标函数最小，结合SWAT 模型和优化模型采用多目标遗传算法求解。5 结语与展望我国流域TMDL 计划的相关研究起步较晚，已有成果多停留在对流域TMDL 计划关键技术的介绍以及对技术体系的理论探讨上，尚未开展具体的案例研究.同时，我国河流受到人类活动强烈干扰，TMDL 技术体系中的点源污染负荷削减与分配、非点源污染控制措施优化、水文模型构建等关键技术都有别于欧美国家,使得该技术体系在我国的应用受到限制。因此，我国流域TMDL 计划的制定和实施要根据我国国情区别对待，概括起来需要注意以下问题:a流域水质时空演变分析需要借助流域管理机构多年的水质监测数据,采用多元统计方法分析水质在流域尺度上的空间差异和多年变化趋势，结合污染源调查，分析引起水体水质受损的原因，为制定流域TMDL 计划提供基础数据.b根据流域的不同特点选择并修订模型，如在选择SWAT 模型作为流域TMDL 计划的模型时，对于我国部分流域闸坝较多、取用水频繁等实际情况，对相应模块进行修改是可行的，也是必要的。c现阶段我国点源污染负荷依然是造成流域水体水质受损的主要因素，基于我国国情建立一套科学、公平、各排污方均能接受且能顺利推行实施的分配体系,是我国流域TMDL 计划制定实施的重点，也是难点所在。d根据流域特点并配合必要的经济效益分析，制定适合流域非点源污染负荷的管理措施并付诸实施，是将来制定和实施流域TMDL 计划必须考虑的关键问题之一。参考文献:1张楠基于不确定性的流域TMDL 及其安全余量研究D北京: 北京师范大学,20092柯强,赵静，王少平，等最大日负荷总量(TMDL） 技术在农业面源污染控制与管理中的应用与发展趋势J生态与农村环境学报,2009，25(1) : 8591（KE Qiang，ZHAO Jing，WANG Shaoping,et alApplication of total maximum daily load(TMDL) in control of agricultural nonpoint source pollution and its developmental trendJJournal of Ecology and ural Environment，2009，25（1) ： 85-91（in Chinese) ）3周丰，郭怀成，黄凯，等基于多元统计方法的河流水质空间分析J水科学进展,2007，18(4 ） ： 544551(ZHOU Feng，GUO Huaicheng，HUANG Kai，et alMultivariate statistical technique for spatial variation in river water qualityJAdvances in Water Science，2007，18（4) ,544-551（in Chinese) )4卜红梅，刘文治，张全发多元统计方法在金水河水质时空变化分析中的应用J资源科学,2009,31(3） ：429-434(BU Hongmei,LIU Wenzhi，ZHANG Quanfa，et alApplication of multiple statistical analysis to spatialtemporal variations of water quality of the Jinshui iver Jesources Science,2009，31（3 ） ，429-434(in Chinese) ）5 BU Hongmei，TAN Xiang，LI Siyue，et alWater quality assessment of the Jinshuiiver（China ) using multivariate statistical techniques JEnvironmental Earth Sciences，2010,60（8) : 1631-16396叶麟,黎道丰,唐涛，等香溪河水质空间分布特性研究J应用生态学报，2003，14(11 ) ： 1959-1962（YE Lin,LI Daofeng，TANG Tao，et alSpatial distribution of water quality in Xiangxiiver of China JChinese Journal of Applied Ecology，2003，14（11 ) ： 1959-1962（in Chinese） ）7顾胜，李思悦,张全发汉江堵河流域地表水质时空变化特征J长江流域资源与环境，2009，18（1） : 4146 (GU Sheng,LI Siyue，ZHANG QuanfaSpatital-temporal distribution of surface water quality in the Du iver Basin Jesources and Environment in the Yangtze Basin，2009，18(1) ，4146（in Chinese) ）8LI Siyue，ZHANG QuanfaSpatial characterization of dissolved trace elements and heavy metals in the upper Han iver（China ) using multivariate statistical techniquesJJournal of Hazardous Materials,2010，176 （1 /2 /3) ： 5795889ZHANG Qi，LI Zhongwu，ZENG Guangming，et alAssessment of surface water quality using multivariate statistical techniques in red soil hilly region： a case study of Xiangjiang watershed of China JEnvironmental Monitoring and Assessment，2009，152: 123-13110VEGA M，PADO ，BAADO E，et alAssessment of seasonal and polluting effects on the quality of river water by exploratory data analysisJWater esearch，1998，32 (12） : 3581-359211ALKAKHI A F M,AHMAD A，EASA A MAssessment of surface water quality of selected estuaries of Malaysia: multivariate statistical techniquesJEnvironmentalist，2009,29(3) : 255-26212SHESTHA S,KAZAMA FAssessment of surface water quality using multivariate statistical techniques： a case study of the Fuji iver Basin of JapanJEnvironmental Modelling Software，2007,22（4) : 464-47513 VAOL M，SEN BAssessment of surface water quality using multivariate statistical techniques: a case study of Behrimaz Stream of TurkeyJEnvironmental Monitoring and Assessment，2009，159： 54355314KANNEL P ,LEE S，KANEL S ，et alChemometric application in classification and assessment of monitoring locations of an urban river systemJAnalytica Chimica Acta，2007,582（2) : 390-39915 SINGH K P，MALIK A，MOHAN D，et alMultivariate statistical techniques for the evaluation of spatial and temporal variations in water quality of Gomti iver （India) ： a case studyJWater esearch，2004，38 (18) ： 3980-399216 SUNDAAY S K，PANDA U C，NAYAK B B，et alMultivariate statistical techniques for the evaluation of spatial and temporal variations in water quality of the Mahanadi riverestuarine system（India ) ： a case study JEnvironmental Geochemistry and Health，2006，28 (4) : 317-33017SINGH K P，MALIK A，SINHA SWater quality assessment and apportionment of pollution sources of Gomti iver(India ） using multivariate statistical techniques： a case studyJAnalytica Chimica Acta，2005，538(1 /2) : 355-37418 SUNDAAY S KApplication of multivariate statistical techniques in hydrogeochmical studies: a case study of Brahmani-Koel iver（India） JEnviron Monit Assess，2010，164: 29731019ALBETO W D，DEL PILA D M，VALEIA A M,et alPattern recognition techniques for the evaluation of spatial and temporal variations in water quality: a case study of Suquia iver Basin(CordobaArgentina） JWater esearch，2001，35（12) : 2881-289420HAN S，KIM E，KIM SThe water quality management in the Nakdong iver Watershed using multivariate statistical techniquesJKsce Journal of Civil Engineering，2009，13（2) ： 9710521ZHANG J，BUKE P，IICANIN N，et alLong-term water quality trends in the Lake Okeechobee Watershed of FloridaJCritical eviews in Environmental Science and Technology，2011，41(Sup1） : 54857522LEE H W，BHANG K J，PAK S SEffective visualization for the spatiotemporal trend analysis of the water quality in the Nakdong iver of KoreaJEcological Informatics，2010，5(4) ： 28129223YIN X，HU G H，SOC I CTrend analysis of surface water quality in Hunan ProvinceMLos Alamitos: Ieee Computer Society，200924HIONO Y,WATANABE I,NONAKA KTrends in water quality around an intensive teagrowing area in Shizuoka，JapanJSoil Science and Plant Nutrition，2009，55（6） ： 78379225 SUN Dong,LI Junfeng,SUN FeifeiSeasonal Kendall test and its application in water quality trend analysisM Liverpool： World Acad Union-World Acad Press，200826JOHNSON H O，GUPTA S C，VECCHIA A V，et al Assessment of water quality trends in the Minnesota iver using Non-Parametric and parametric methodsJJournal of Environmental Quality，2009，38(3） ： 1018103027BOUZA-DEANO ，TENEOODIGUEZ M，FENANDEAESPINOSA A JTrend study and assessment of surface water quality in the Ebro iver(Spain) JJournal of Hydrology，2008，361(3 /4) : 227-23928CHANG HSpatial analysis of water quality trends in the Han iver Basin of South KoreaJWater esearch,2008，42(13） : 3285330429SIMEONOV V，STATIS J A，SAMAA C，et alAssessment of the surface water quality in Northern Greece JWater esearch，2003，37(17) ： 4119412430KAZI T G，AAIN M B，JAMALI M K,et alAssessment of water quality of polluted lake using multivariate statistical techniques： a case studyJEcotoxicology and Environmental Safety,2009，72（2) ： 301-30931PEKEY H,KAAKAS D,BAKOGLU MSource apportionment of trace metals in surface waters of a polluted stream using multivariate statistical analysesJ Marine Pollution Bulletin，2004，49(9 /10) : 80981832OMO-IABO O O，OLOBANIYI S B，ODUYEMLI K，et alSurface and groundwater water quality assessment using multivariate analytical methods： a case study of the Western Niger Delta of NigeriaJPhysics and Chemistry of the Earth,2008,33： 666-67333AZZELLINO A，SALVETTI ，VISMAA ，et alCombined use of the EPA-Qual2E simulation model and factor analysis to assess the source apportionment of point and non point loads of nutrients to surface watersJScience of the Total Environment,2006，371(1 /2 /3 ) ： 214-22234ZHOU Feng，HUANG G H,GUO Huaicheng，et alSpatiotemporal patterns and source apportionment of coastal water pollution in eastern Hong Kong JWater esearch，2007，41(15） ： 3429343935SU Sjiliang，ZHI Junjun，LOU Liping，et alSpatiotemporal patterns and source apportionment of pollution in Qiantang iver（China) using neuralbased modeling and multivariate statistical techniques JPhysics and Chemistry of the Earth，2011，36(9 /10 /11） : 379-38636DEPINTO J V，FEEDMAN P L，DILKS D M，et alModels quantify the total maximum daily load processJJournal of Environmental EngineeringAsce，2004，130 （6） ： 703-71337BOAH D K,YAGOW G，SALEH A，et alSediment and nutrient modeling for TMDL development and implementationJTransactions of the Asabe，2006，49 （4） : 967-98638美国环境保护局美国TMDL 计划管理模型实施实践M王东，赵越,徐敏,等，译北京: 中国环境科学出版社，201239刘赣明最大日负荷总量（TMDL） 模式下的污染负荷分配D广州: 中山大学，200540张杏杏，彭晓春,贺涛，等水污染物总量分配方法研究进展J环境科学与管理，2011,36（4) ： 3-7(ZHANG Xingxing，PEN Xiaochun，HE Tao，et alAdvances in the research of total pollutant load allocat ion for surface water JEnvironmental Science and Management，2011,36 (4） : 3-7(in Chinese） ）41ONALD C,IENE KAn evaluation of eight wasteload allocation methodsJWateresources Buletin，1985，21 （5） ： 83383942 ZAIDI A Z，DEMONSABET S M，El-FAHAN How to include economic analysis in TMDL allocationJ Journal of Water esources Planning and ManagementAsce，200
