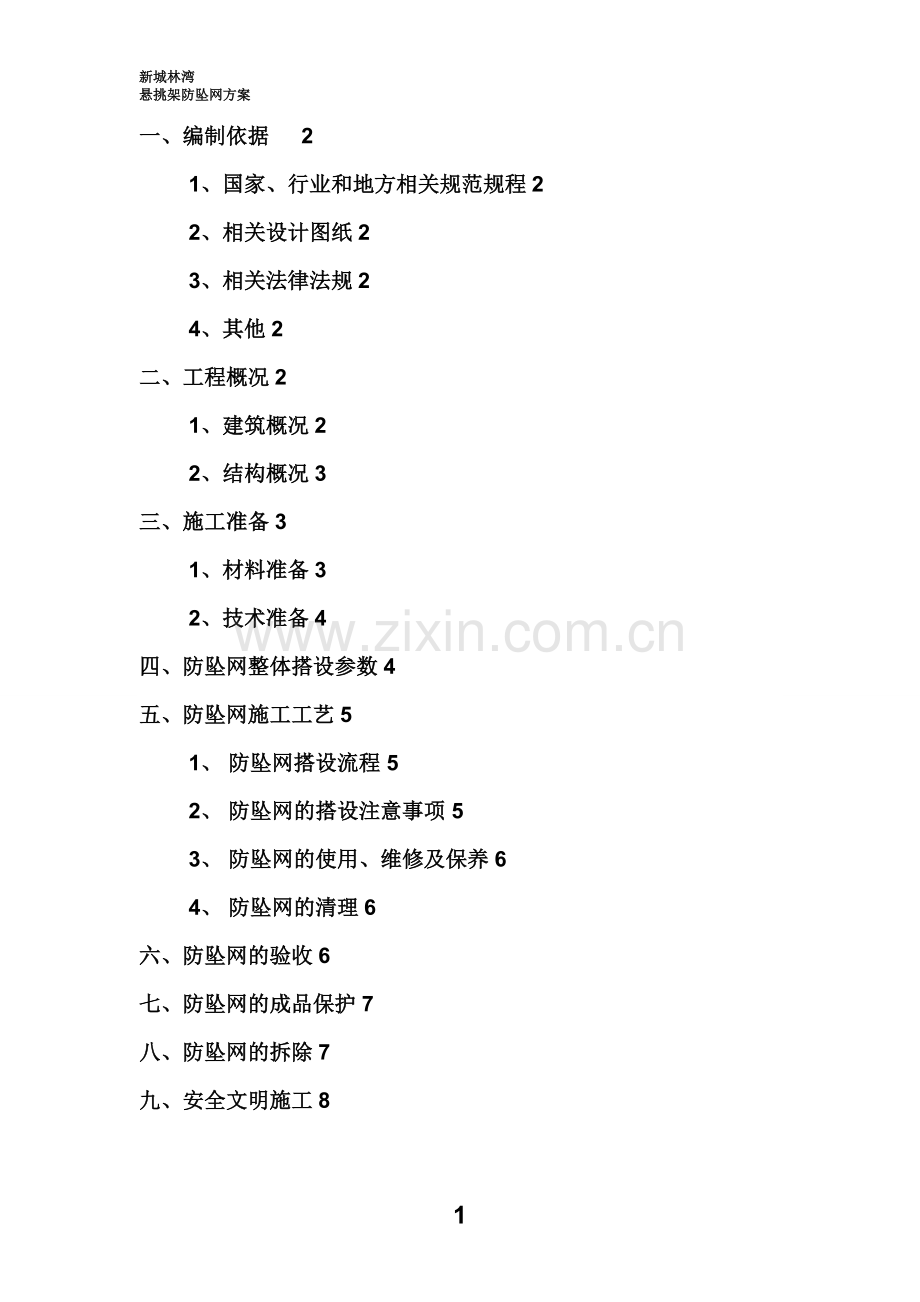

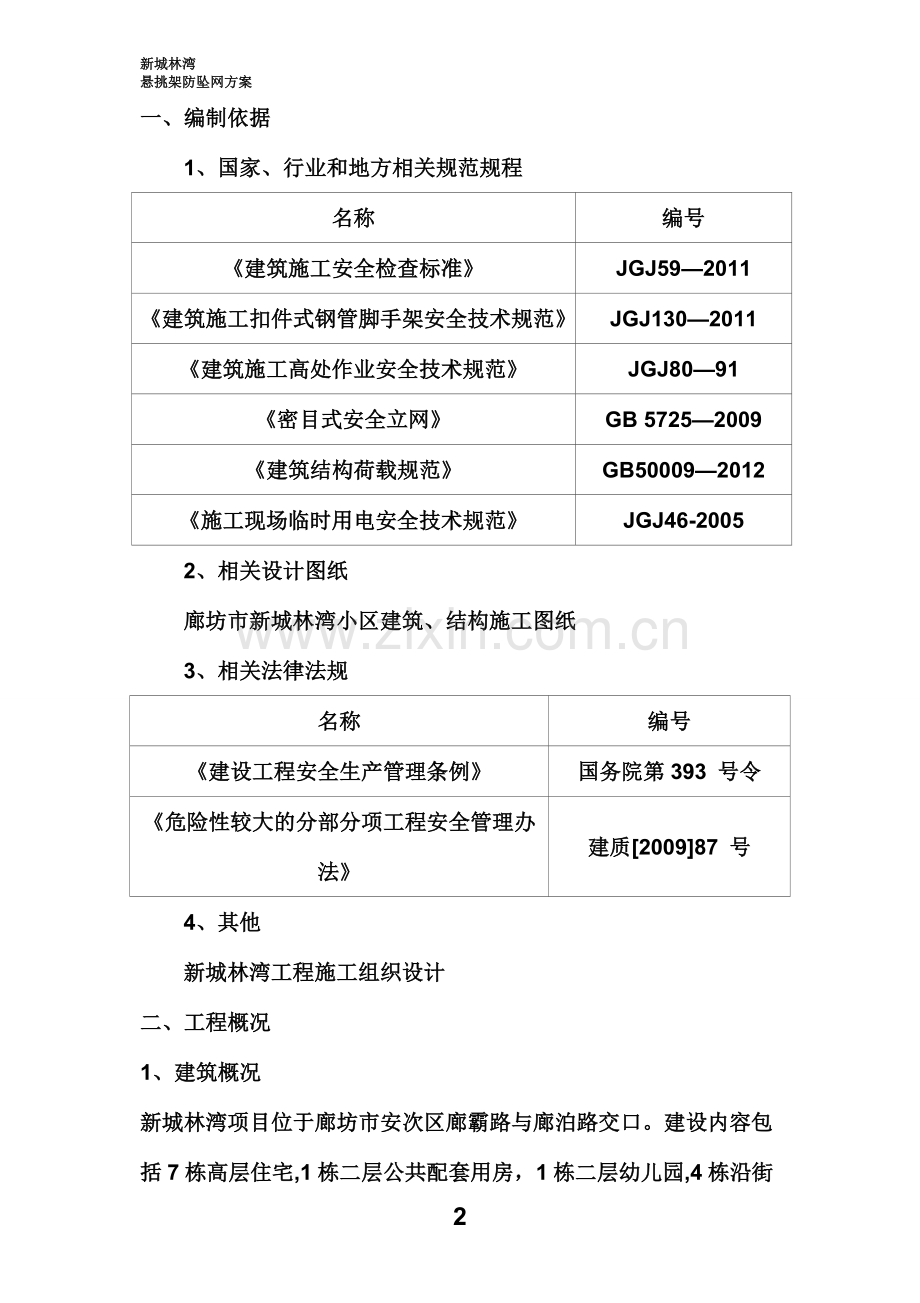

新城林湾悬挑架防坠网方案一、编制依据21、国家、行业和地方相关规范规程22、相关设计图纸23、相关法律法规24、其他2二、工程概况21、建筑概况22、结构概况3三、施工准备31、材料准备32、技术准备4四、防坠网整体搭设参数4五、防坠网施工工艺51、防坠网搭设流程52、防坠网的搭设注意事项53、防坠网的使用、维修及保养64、防坠网的清理6六、防坠网的验收6七、防坠网的成品保护7八、防坠网的拆除7九、安全文明施工811一、编制依据1、国家、行业和地方相关规范规程名称编号建筑施工安全检查标准JGJ592011建筑施工扣件式钢管脚手架安全技术规范JGJ1302011建筑施工高处作业安全技术规范JGJ8091密目式安全立网GB 57252009建筑结构荷载规范GB500092012施工现场临时用电安全技术规范JGJ46-20052、相关设计图纸廊坊市新城林湾小区建筑、结构施工图纸3、相关法律法规名称编号建设工程安全生产管理条例国务院第393 号令危险性较大的分部分项工程安全管理办法建质200987 号4、其他新城林湾工程施工组织设计二、工程概况1、建筑概况新城林湾项目位于廊坊市安次区廊霸路与廊泊路交口。建设内容包括7栋高层住宅,1栋二层公共配套用房，1栋二层幼儿园,4栋沿街商业及地下车库，总建筑面积约为11万平方米.1、2#楼住宅地下1层,地上26层，建筑高度76.7m；3、57楼地下2层,地上18层，建筑高度52。7m；8楼地下2层，地上15层，建筑高度44。3m；9楼地上2层,建筑高度9.45m；幼儿园地上2层,建筑高度9.15m。高层结构形式为钢筋混凝土剪力墙结构,筏板基础.公共配套用房及幼儿园结构形式为框架结构,地下车库为与住宅连体车库，局部为人防汽车库（战时为人员掩蔽场所，平时为小型汽车库）。2、结构概况结构体系高层为钢筋混凝土剪力墙结构；9楼、幼儿园、车库为框架结构建筑结构安全等级二级结构设计使用年限50年抗震设防分类标准设防类剪力墙抗震等级二级地基基础设计等级乙级抗震设防烈度8度耐火等级地下一级，地上二级楼板厚度100mm三、施工准备1、材料准备施工前项目部应组织必要的物料进场，其中包括483。0钢管、各类卡扣和安全网、竹笆片、旧木胶板等，以备防坠棚搭设使用。各材料要求：钢管：采用48*3。0钢管，材质应符合GB/T13793或GB/T3092规定，质量应符合GB70079普通碳素结构钢技术要求中Q235A钢要求。弯曲变形、锈蚀钢管不得使用;脚手架钢管每根最大质量不应大于25kg。扣件：扣件及其附件符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT338的可煅铸铁的制作性能,其附件的制造材料应符合GB70079中A3钢的规定，螺纹应符合GB19681普通螺纹的规定,垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件,在螺栓拧紧扭力矩65Nm时,不得发生破坏。安全网：底层使用锦纶阻燃材质大眼网,网眼不得大于8cm8cm,上层采用密目式安全网.全网不得有损坏及腐朽的，新网必须有产品质量检验合格证，旧网必须有允许使用的质量证明或合格的检验记录方可使用.2、技术准备结合项目部实际情况，编制防坠网安全专项施工方案，施工方案须报监理审批,审批合格后，依据此方案进行施工。施工前，必须对现场施工人员进行详细的技术交底及安全交底。四、防坠网整体搭设参数防坠棚搭设于各主楼外立面悬挑式脚手架外侧，防坠网采用48*3。0钢管搭设，主梁钢管卡扣与外架立杆连接，钢管主梁纵向间距设置为3m，悬挑出外架水平距离3m。横向钢管设置三道,第一道位于楼板边缘，第二道位于悬挑脚手架外侧,第三道位于悬挑钢管的悬挑端部，各横杆与主梁用扣件连接。防护网悬挂于挑出钢管上,防护网设置两层，上层为大眼网，下层为密目网。在悬挑纵向钢管末端与横向钢管相交的节点部位均设置69直径12.5钢丝绳，钢丝绳吊环采用20钢筋冷弯成型，预埋在上部2层梁内。防坠网具体布置形式详见下图:防坠网立面图防坠网平面图五、防坠网施工工艺1、防坠网搭设流程主梁钢管搭设次梁钢管搭设拉杆钢管搭设钢丝绳安全网铺2、防坠网的搭设注意事项（1）架子工应熟悉图纸,熟悉现场具体情况,了解技术交底意图和施工操作方法，按照规定的构造方案和尺寸进行搭设，并将符合要求的钢管、扣件等材料运至现场,分类存放，搭设前清除障碍物。（2)及时与结构拉结或临时支顶，以确保搭设过程的安全。（3）随时校正杆件的垂直和偏差避免偏差过大。（4)未完成的防坠网，每日收工时,一定要确保钢管网架稳定，以免发生意外。（5)防坠网要满挂安全网,网边沿与横杆或建筑物要牢固的扎结,固定点的间距应不大于50cm,相临两网之间的拼接要严密。（6）架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内,服从指挥,集中思想、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在钢管网架上非工作停留.（7)凡遇六级以上大风或下雨天气时，不得进行作业.雨后作业应待管架上雨吹干后进行，防止滑落.(8）在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位臵后方可进行作业，不允许将电源线拉在脚手架止，以防止漏电伤人。（9）搭设防坠网必须严格按照规范要求选用材料，对于压扁、弯曲、锈蚀和有裂缝的钢管及不合格的构件，严禁使用，扣件螺栓应满足正常状况下的扭力矩要求（56kgm）.3、防坠网的使用、维修及保养（1）防坠网在使用中必须每周进行一次外观检查，杂物及时清理.（2） 当受到较大荷载冲击后，应更换新网或及时进行检查,看有无严重变形、磨损、断裂、连接部位脱落等确认完好后，方可继续使用.（3)按相关规定使用中每3个月应进行试验绳强力试验.4、防坠网的清理清理防坠网需要进入防坠网，事先必须先检查防坠网的质量，支杆是否牢靠、确认安全后，方可进入防坠网清理,清理时应一手抓住网筋，一手清理杂物,禁止人站立防坠网上,双手清理杂物或往下抛掷。清理杂物时，地面应设监护人，禁人入内，或是加设围栏。六、防坠网的验收（1）防坠网在投入使用之前必须进行验收，合格后方准使用。主要检查拉杆、钢丝绳的可靠连接，各钢管连接卡扣的紧固，根部悬挑主梁的卸载措施,铺设层的完整性。（2）在检查验收过程中，要特别注意扣件的紧固程度，扣件并不是拧得紧越好。对于拧紧力矩大于70Nm的扣件，要认真检查有无裂缝、变形，如果发现有上述弊病应立即调换,调上的扣件的螺栓应紧固在4070Nm.七、防坠网的成品保护防坠网在验收合格通过投入使用后,必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。防坠网日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。所以要求作业队防坠网进行日常的和定期的保养和维修,尤其是每次强风、暴雨过后都要认真检查整修后方可使用。防坠网保养整修的主要内容有:（1)检查主梁连接是否有所松动，面层有无过多堆放杂物.（2）检查明确防坠网的整体和局部的垂直、水平偏差。如发现垂直度有异常现象,应及时加固和消除隐患。（3）各类扣件的涂油和紧固。检查扣件时先检查扣件的外观,而后将扣件上的螺栓逆时针方向松几牙螺纹,再涂油紧固螺栓至规定的力矩范围内.（4）检查脚手板有否松动、悬挑，还要检查四角是否用铁丝扎牢，如发现问题应及时纠正.(5)与建筑物连接的检查，检查连接件是否齐全和完好,有无松动、移动。(6）要对外包安全网、外挑安全网、安全隔离设施、外侧挡松、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换,如有松动者应及时紧固，如发现松动和开口要及时连通。（7)检查防坠网的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载.（8）防坠网的日常保养和定期检查,都要有记录.八、防坠网的拆除（1)对防坠网进行安全检查，确认不存在严重隐患.如存在影响拆除防坠网安全的隐患，应先对防坠网进行修整和回固,以保证防坠网的拆除过程中不发生危险。（2)在拆防坠网时,应先清除铺设层上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的集中装入容器内运下。 （3）防坠网在拆除前,应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，拆除的安全措施和警戒区域。（4)严格遵循拆除顺序，由后搭者先拆、先搭者后拆。(5）拆除防坠网时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处置明显的停用标志和围栏，此装置必须内外双面都加以设置。（6)在拆除的防坠网周围，于坠落范围明显“禁止入内”字样的标志，并有专人监护,以保证拆防坠网时无其他人员入内。（7）防坠网人工拆除，上下运输也为人工传递，拆下的钢管、扣件及其他材料运至地面后，应及时清理,将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放.对合格件应及时进行保养，保养后送仓库保管。（8) 防坠网拆除时遇大风、大雨、大雾天应停止作业.（9)拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿.(10）防坠网拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交代清楚。九、安全文明施工(1）防护架搭设人员须是经过考核合格的专业架子工，持证上岗，上岗人员应定期体检，身体不适合者严禁上架子作业.（2） 防护架施工人员必须正确戴安全帽,正确佩挂安全带，穿防滑鞋等方可作业。认真执行施工规范及技术交底等有关规定，作业中相互照应，材料上下传递严防脱手。不得嘻笑打闹,严禁酒后作业。（3)两组钢管角架跨度过大时，中间适当加斜支挑，斜支杆下脚琐牢。（4）防坠网支搭完毕后经生产副经理组织搭设班组、使用班组、技术负责人、安全员验收合格后方许使用.(5） 防坠网交付使用后严禁私自拆解，如因施工需要拆解时,必需经现场生产、技术负责人和安全员批准，并应及时复原绑牢.(6) 所有的架子，经过大风、大雨后,要进行检查,如发现倾斜、松扣、崩扣要及时修理.（7） 防护架的构配件质量按相应标准进行检验合格后方准使用。架子搭设尺寸、构造要求符合方案设计及技术交底要求,不得随意改动减少.防护架搭设过程中,如操作层施加荷载前、每搭完10m高度、搭至设计高度等阶段,要进行质量检查，发现问题及时校正。（8) 五、六级以上大风及大雾、雨天气应停止架上作业，雨后上架子操作应有防滑措施。(9）设专人负责对防护架进行经常检查和保修,特别是大风与大雨后，重点检查各主节点处杆件的搭设，连墙杆、支撑通道口门洞口等的构造是否符合设计要求,扣件螺栓是否松动等。(10）在防护架使用期间，严禁随意拆除下列杆件：立杆主节点处的大、小横杆,纵横向扫地杆、连墙杆、剪刀撑、防护栏杆、挡脚板等。要拆除上述任一配件均应采取安全补救措施，并报项目部有关人员批准。(11)拆除防护架必须经有关部门的批准，有相应的拆除方案，并认真向操作人员进行安全技术交底。拆除时地面应设围栏和警示标志，派专人看守,严禁一切闲杂人员入内。拆除顺序应由外向内进行.拆下的杆件、扣件、脚手板等应上下有人传递,严禁高空抛掷。
