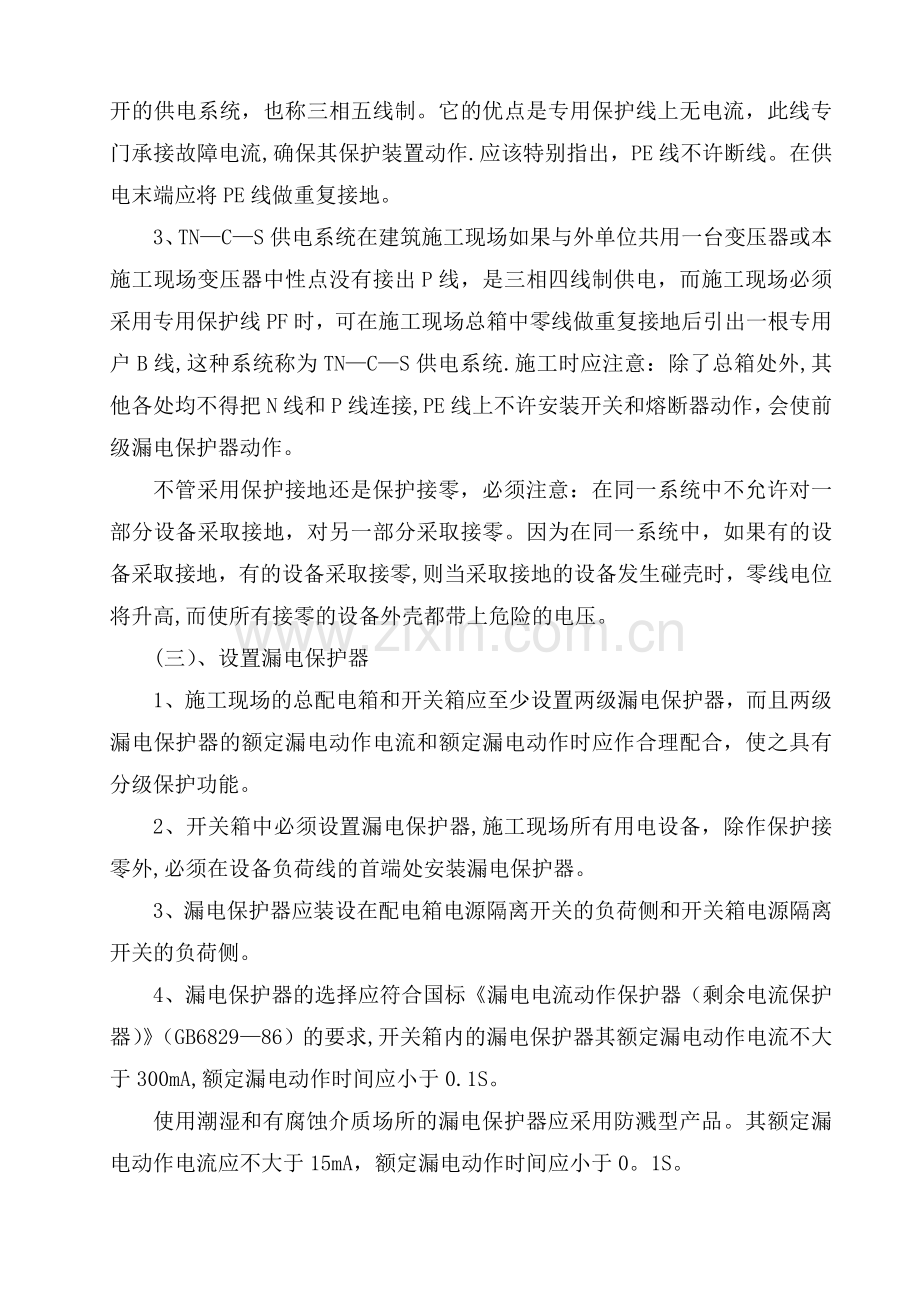

一、安全用电技术措施安全用电技术措施包括两个方面的内容：一是安全用电技术上所采取的措施,二是为了保证安全用电和供电的可靠性组织的各种措施，包括各种制度的建立、组织管理等内容：（一）、保护接地是指将电气设备不带电的金属外壳与接地之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此处外壳时,由于人体的电阻远大于接地体电阻,则大部分电流经接地体流入大地,而流经人体的电流很小.这时只要适当控制接地电阻（一般不大于4），就可以减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地的电阻不大于4。(二）、保护接零 在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接,称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流零线而成闭合电路，使其变成单相相短路故障，因零线的阻抗很小,所以短路电流很大，一般大于额定电源的几倍甚至几十倍，这样大的单项短路将使保护装置迅速而准确的动作,切短事故电源,保证人身安全.其供电系统为接零保护系统，即TN系统。保护零线是否与工作零线分开，可将TN供电系统划分为TNC、TNS和TNCS三种供电系统。1、NC供电系统。它的工作零线兼做接零保护线.这种供电系统就是平常所说的三相四线制.但是如果三相负荷不平衡时，零线上有不平衡电流，所以保护线所连接的电气设备金属外壳有一定电位。如果中性线断线,则保护接零的漏电设备外壳带电.因此这种供电系统存在着一定的缺点.2、TNS供电系统。这是把工作零线N和专用保护线PE供电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流,确保其保护装置动作.应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。3、TNCS供电系统在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出P线，是三相四线制供电，而施工现场必须采用专用保护线PF时，可在施工现场总箱中零线做重复接地后引出一根专用户B线,这种系统称为TNCS供电系统.施工时应注意：除了总箱处外,其他各处均不得把N线和P线连接,PE线上不许安装开关和熔断器动作，会使前级漏电保护器动作。不管采用保护接地还是保护接零，必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零,则当采取接地的设备发生碰壳时，零线电位将升高,而使所有接零的设备外壳都带上危险的电压。(三）、设置漏电保护器1、施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时应作合理配合，使之具有分级保护功能。2、开关箱中必须设置漏电保护器,施工现场所有用电设备，除作保护接零外,必须在设备负荷线的首端处安装漏电保护器。3、漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。4、漏电保护器的选择应符合国标漏电电流动作保护器（剩余电流保护器）（GB682986）的要求,开关箱内的漏电保护器其额定漏电动作电流不大于300mA,额定漏电动作时间应小于0.1S。 使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0。1S。（四）、安全电压1、安全电压指不截任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB380583安全电压中规定，安全电压值的等级有42、36、24、12、6V五种.同时还规定，当电气设备采用了超过24V电压时，必须采取直接接触带电体的保护措施。 2、对下列特殊场所应使用安全电压照明器：（1)隧道、人工工程，有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明,电源电压应不大于36V。（2）在潮湿和易触及带电体场所的照明电源电压不得大于2.4V.（3)在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。(4）电气设备的设置应符合下列要求:1）配电系统应设置室内总配电屏和室外分配电箱或设置室外总电箱和分配电箱，实行分级配电。2）动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧.3）开关箱应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。4)总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区.分配电霜与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。5）配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其他有害物质中,也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品.6)配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1。3m,小于1。5m。移动式分配电箱、开关箱的下底与地面的垂直距离为0。61.5m。配电箱、开关采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5m。7)配电箱、开关箱中导线的进线口和出线口应设在箱体底面，严禁设在箱体的上顶面、侧面、后面或箱口门处。(五)、电器设备的安装1、配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内，金属与配电箱体应作电气连接.2、配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。并且电器设备之间，设备与板四周的距离应符合有关工艺标准的要求.3、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分段。4、配电箱、开关箱内得连接线应采用绝缘导线，导线的型号及截面应严格执行临电纸的标示截面。各种仪表之间的连接线应使用截面不小于2。5mm2的绝缘铜芯导线，导线的接头不得松动，不得有外露带电部分.5、各种箱体的金属构架,金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须作保护接零,保护零线应经过接线端子板连接。6、配电箱后面的排线需排列整齐，帮扎成捆，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修.7、导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，加装压线端子（有压线孔者除外）.如必须穿孔用顶丝压接时,多股线应涮锡后在压接，不得减少导线股数。
