电厂黑启动方案.doc

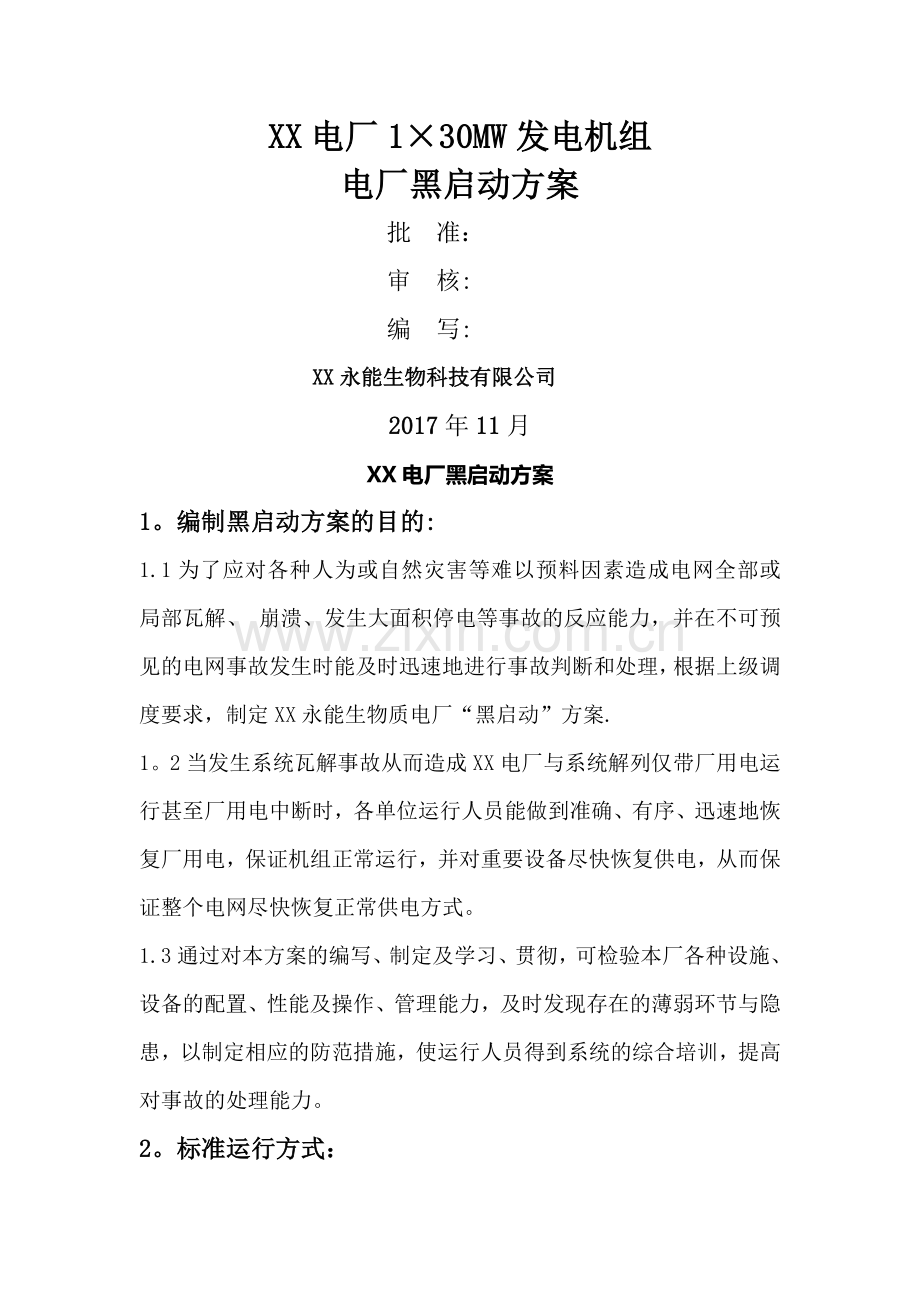

XX电厂1×30MW发电机组
电厂黑启动方案
批 准：
审 核:
编 写:
XX永能生物科技有限公司
2017年11月
XX电厂黑启动方案
1。编制黑启动方案的目的:
1.1为了应对各种人为或自然灾害等难以预料因素造成电网全部或局部瓦解、 崩溃、发生大面积停电等事故的反应能力，并在不可预见的电网事故发生时能及时迅速地进行事故判断和处理，根据上级调度要求，制定XX永能生物质电厂“黑启动”方案.
1。2当发生系统瓦解事故从而造成XX电厂与系统解列仅带厂用电运行甚至厂用电中断时，各单位运行人员能做到准确、有序、迅速地恢复厂用电，保证机组正常运行，并对重要设备尽快恢复供电，从而保证整个电网尽快恢复正常供电方式。
1.3通过对本方案的编写、制定及学习、贯彻，可检验本厂各种设施、设备的配置、性能及操作、管理能力，及时发现存在的薄弱环节与隐患，以制定相应的防范措施，使运行人员得到系统的综合培训，提高对事故的处理能力。
2。标准运行方式：

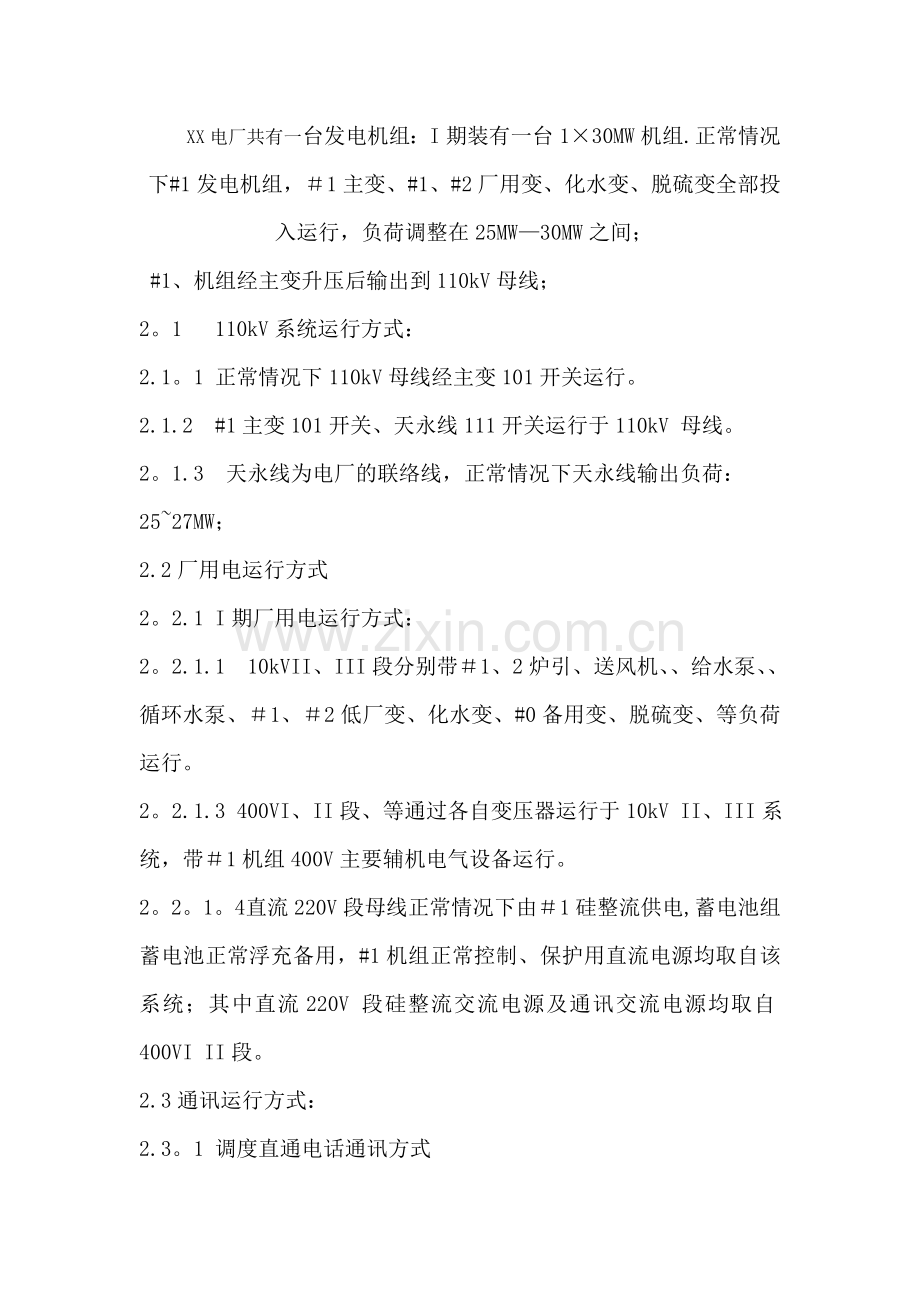

XX电厂共有一台发电机组：I期装有一台1×30MW机组.正常情况下#1发电机组，＃1主变、#1、#2厂用变、化水变、脱硫变全部投入运行，负荷调整在25MW—30MW之间；
#1、机组经主变升压后输出到110kV母线；
2。1 110kV系统运行方式：
2.1。1 正常情况下110kV母线经主变101开关运行。
2.1.2 #1主变101开关、天永线111开关运行于110kV 母线。
2。1.3 天永线为电厂的联络线，正常情况下天永线输出负荷：
25~27MW；
2.2厂用电运行方式
2。2.1 I期厂用电运行方式：
2。2.1.1 10kVII、III段分别带＃1、2炉引、送风机、、给水泵、、循环水泵、＃1、＃2低厂变、化水变、#0备用变、脱硫变、等负荷运行。
2。2.1.3 400VI、II段、等通过各自变压器运行于10kV II、III系统，带＃1机组400V主要辅机电气设备运行。
2。2。1。4 直流220V段母线正常情况下由＃1硅整流供电,蓄电池组蓄电池正常浮充备用，#1机组正常控制、保护用直流电源均取自该系统；其中直流220V 段硅整流交流电源及通讯交流电源均取自400VI II段。
2.3通讯运行方式：
2.3。1 调度直通电话通讯方式
2。3。2 行政通讯方式
2。3.3 无线电话通讯方式
2.4 机、炉运行方式：两台75T锅炉带＃1机组,集中控制。
2.5 启动电源要求：
XX电厂＃1发电机组，启动时都必须具备10kV(满足循环泵、给水泵、吸风机、送风机用电）和380V（满足凝结泵、射水泵、助燃油泵、调速油泵、火检冷却风机等低压动力用电）两种动力电源，目前电厂尚无较大容量的备用发电机，不具备黑启动能力,一旦厂用电中断，只有通过电网反送厂用电才能满足机组最低可启动状态要求。
3。 XX电厂与系统解列后的事故处理预案：
3。天永线掉闸，电厂带厂用电负荷运行预案：
电厂＃1机组，正常通过天永线与系统并网运行.天永线故障111开关掉闸； 110 kV主变与系统解列或失压；并网运行时，联络线掉闸.电厂带本地区负荷和厂用电负荷独网运行 ，运行值班人员应根据具体情况做如下处理：
3.1.1运行人员应迅速调整#1机组周波和电压在规定范围内。值班人员应根据机组当时所带负荷与本地区电网负荷的差额及系统频率情况,同时做相应的增、减负荷处理，以维持本地区电网负荷和厂用电正常运行。
3.1.2 同时应尽快调整#1机组锅炉参数增减负荷，维持周波、电压正常.若此时＃1机组因负荷波动过大造成停机，电厂机组全停，厂用电全失。应尽快汇报调度用天永线向电厂倒送厂用电,尽快启动＃1机组。
3。1。3 电厂与系统解列独立运行后，值长应迅速向地调值班调度员汇报并接受调度命令，根据保护动作情况和机组负荷情况，合理安排机组运行方式，协调机、炉、电操作，查明天永线掉闸原因，尽快与系统并网.
3.1.4 经请示地调并根据地区负荷情况，逐步送上本地区负荷。
3。1.5 电气、锅炉、汽机相应的具体操作步骤：
3.1。5。1 电气操作步骤
(1）天永线掉闸后，应迅速调整#1机组AVR励磁调节系统维持电压稳定;应检查发电机电压在额定范围内。若造成发电机强励动作,应对发电机励磁系统进行全面检查，以防滑环或励磁机碳刷过热、冒火或振动。
（2) 对天永线及其开关、保护进行全面检查，确定故障原因，并隔离故障点，作好措施，通知检修尽快处理
3.1。5。2 锅炉操作步骤：
a、 值班运行人员应迅速调整燃烧,尽快满足发电机有功的需要。
b、 当运行值班人员发现发电机甩负荷，蒸汽流量迅速大幅度下降，主蒸汽压力迅速升高或安全阀动作，汽包水位先低后高等象征后，应做好如下操作：
①立即调整燃烧.
②主汽压力仍高时应迅速开启一、二级旁路或向空排汽降压，根据负荷调整给水压力、流量，控制好汽包水位，主、再蒸汽温度.
3。1。5。3 汽机操作步骤
a. 迅速调整汽机调速汽门开度，维持汽轮机转速正常（3000rpm），检查油压、差胀、振动、轴向位移等正常。
b. 调整凝结器、除氧器水位正常,除氧器压力维持0。2MPa以上，如除氧器压力不能维持及时投入备用气源轴封供汽不足时，应及时切换轴封汽源。
c. 注意运行各参数的变化,达到停机条件时应果断停机。
d. 停机时，应及时检查启动交流润滑油泵，,检查其它联锁、保护动作正常，及时投入连续盘车。
3.2 电网故障造成系统低周波,电厂与系统解列处理步骤
3.2.1 当系统频率低于49。8Hz时，值长应迅速下令增加发电机出力，直至频率恢复到49.9Hz以上或发电机满负荷为止。
3。2。2 当系统频率低于48.8Hz时，值长应迅速下令依次拉掉生活区负荷、非重要厂用电负荷直至频率恢复到48.8Hz以上,然后汇报调度；经上述处理无效，频率仍下降低于46Hz时，应立即将#1机组与系统解列。
具体操作如下：
3。2.2。7 拉开＃1主变101开关，#1机组与系统解列带地区负荷及厂用电运行。
3.2.3 此时若由于负荷波动过大或锅炉负荷过低燃烧不稳及保护动作，造成#1机组停运，厂用电中断，则全厂进入黑启动初始状态。
3。3 110kV母线故障造成电厂与系统解列处理步骤:
3。3.1 电气事故及处理
3。3.1.1 因自然灾害等外力不可抗因素造成110kV母线故障,则#1、主变高、低压开关全部跳闸,从而中断电厂与系统的输电联络。#1、机组停运后， #1机组厂用电全部失去。使得10kVII III段失压；若#1机组经处理能维持带厂用电运行时，则可短时作为全厂的保安电源;若无法维持运行被迫停机，则全厂厂用电断绝，进入黑启动初始状态。
3。3。1。2 110kV1母线故障，故障引起＃1机组跳闸，机组按紧急停机处理； ＃1、主变高压侧开关同时跳闸，此时应立即降低发电机负荷确保＃1机带10kV负荷及厂用电运行。
3。3.2。4 维持#1、＃2炉的运行，保持好汽包水位，严格控制好各参数。
3.3。3 汽机具体操作步骤：（操作及注意事项同3。1.5.3)。
3.4 注意事项
3.4.1 天永线掉闸后电厂带厂内负荷独网运行时，要加强电压、频率的调整，确保电能质量合格。
3.4。3 事故处理过程中,值长应及时与调度、上级领导汇报、联系,并作好协调工作。
3。4。4 优先考虑直流及通讯电源，保证通讯畅通。
3.4。5 机组各参数超过规程要求时，按规程规定该停机时则停机。
3。4。6 厂用电断绝后，直流电压不能维持时，应切断事故照明等直流负荷，确保直流油泵等重要负荷用电。
3.4.7 因电厂不具备全冷黑启动的条件，这时，值长要联系调度及时向电厂倒送厂用电，以便重新启动。
4。系统瓦解，＃1机组全停，全厂失压
4。1 电气主要操作步骤
＃1机组跳闸，外部电源无法送进，内部机炉全停，全 厂失压进入黑启动初始状态.
4.1.1保证通讯畅通
4.1。2 保证直流220V系统正常
为满足电厂在发生重大电网事故全部失去交流电源情况下，保证机组从满负荷至机组安全停运、直流油泵开启运行，操作合闸和事故照明等所需直流电源，根据电厂直流系统构成特制定如下方案：
（1） 蓄电池及其浮充电源运行情况
直流运行情况:
电厂直流220V段,系统正常工作在硅整流方式下，当交流电源丧失后，切至蓄电池运行。其中蓄电池容量为1000AH（10小时放电容量），10小时放电电流为100A。在10小时内能保证放电电流不低于100A.蓄电池所带负荷为直流油泵电机，UPS电源、事故照明及二次回路控制、合闸电源.
因全黑造成浮充电源消失期间保证直流母线电压的措施：
a.立即切断不重要负荷，检查直流系统运行情况，监视蓄电池及直流母线电压不低于187V，必要时停用不重要负荷，白天停所有事故照明，夜间仅保留主控制室及电子间事故照明，断开与机组安全启动无直接影响的电气设备控制及合闸电源。
b.每隔一小时测量一次单只蓄电池电压,保证直流母线在恢复启动时满足操作及跳闸需要,单只蓄电池电压应不低于1。8V。
d.监视蓄电池电压,作好记录。如发现单只蓄电池电压低于1。8V时,若备有柴油发电机组可对蓄电池进行充电，使其电压控制在合格范围内.
e。当因种种原因致使220V直流电压低于176V（额定值的80%）时。应拉开所有直流负荷，保存直流电源,以备将来从系统引电合闸及保护用。
4。1.3因电厂不具备全冷“黑启动”的能力,这时值长要联系调度请示倒送电于电厂，使电厂得到厂用电源,而重新启动.
（一） 锅炉主要操作步骤
1、 #1、2炉灭火，按紧急停炉处理。
2、 尽可能高的维持汽包水位，立即关闭汽机电动主汽门、锅炉连排、取样门等。
3、 手动关闭各减温水门，解除各自动，手动关闭给水各电动门.
4、 冬季时锅炉达放水条件（0.5MPa，汽包壁温差﹤40℃）锅炉全面放水，并做好有关的防冻措施.
（二） 汽机主要操作步骤
1、 汇报值长，手动打闸阀紧急停机。
2、 启动直流润滑油泵维持汽轮机惰走。
汽机:手动关闭电动主汽门、二抽至除氧器电动门,手动关闭一抽对外供电动汽门，关闭高加疏水至除氧器手动门。
3、 转子静止后保持直流润滑油泵运行进行手动盘车，每小时手动盘车180度（提前在大轴上做好标记），每次手动盘车结束后应及时停运直流润滑油泵以尽量延长直流电源供电时间,但应注意监视轴承回油温度不得超过70℃，否则应及时开启直流润滑油泵进行油循环,防止轴承化瓦。待高压内下缸温度达到150℃方可停止盘车。
4、若直流电源消失或不能满足转子盘车要求时，应将汽轮机采取“闷缸”措施,即全部关闭汽轮机本体与系统连接的所有阀门（包括疏水门），注意做好防止汽轮机进冷水、冷汽（气）的相应措施。待油泵电源恢复后,首先手动盘车180度,停留一段时间后(视转子停止时间定），再投入连续或定时盘车.盘车电源恢复后可投入连续盘车。做好厂用电恢复后机组重新启动的其它各项准备工作。
5。全厂黑启动（由最低可启动状态到黑启动成功状态的详细步骤和时限）
利用系统（外部)电源恢复电厂厂用电。
就目前电厂110kV系统接线方式，借用外部电源作为厂用电源的途径。
a。利用110kV天永线带电厂110kV系统运行，恢复厂用电.
5.1值长联系调度用110kV天永线向电厂倒送厂用电（负荷不低于30MW，需用时0.5小时） 。
5。1。1值长联系调度合上天永线对侧开关。
5。1。2合上天永线111—1、111-3刀闸及111开关，检查110kV母线充电良好。
5。1.3合上#1主变101开关,检查#1主变充电良好。
5.1.4合上＃1主变低压侧2开关。
5.1.5合上#1电抗器3开关，检查10kVⅡ母线充电良好。
501。6合上#2电抗器4开关,检查10kVIII母线充电良好。
5.1.13 400V系统的恢复操作：
5。1.13。1 400V操作：
(1)合上＃1厂变厂1203 开关，恢复400V I段供电；、合上#2厂变1308开关、恢复400V II段供电。
(2)合上化水变1204开关、脱硫变 1310 开关、，检查400V厂用电源供电良好。
（3）恢复直流段及通讯的正常供电。
（4） 恢复汽机润滑油泵、盘车电机等重要辅机运行。
（5） 恢复工业泵等重要辅机运行。
（6） 恢复UPS工作电源供电。
（7） 恢复制水系统运行.
（8）恢复除尘运行。
5。4 #1机组冷启动
1、 通知化水运行迅速启动制水设备制水，准备足除盐水
2、 启动“启动锅炉”运行，保证启动汽源
3、 启动润滑油泵投入连续盘车运行
4、 启动除盐泵凝结器补水
5、 启动凝结泵除氧器上水加温，水质合格后用启动给水泵向锅炉上水
6、 启动循环泵凝结器通循环水，启动射水泵抽真空
7、 #1炉点火:
（1） 全面检查锅炉设备，将各动力设备、各电动门、热工设备全部送上电源,＃1锅炉上好水。
（2） 启动助燃油泵,炉前油系统打循环,油枪雾化汽打循环。
（3） 炉堂吹扫油系统作泄漏试验。
（4） 投入油枪,锅炉点火升压。
（5） 控制汽包壁温差﹤50℃,主蒸汽温度﹤１。５℃/分钟.
9、开启主闸门前疏水门、高低压疏水扩容器疏水门疏水并系统暖管.
10、汽机升速至3000转/分，且机组各参数正常，具备并网条件，申请地调并网。
5.4.12 ＃1发电机升压并列:
5.4。13 ＃1机组并网后，根据调度命令接带负荷。
5。4.14恢复向系统供电，到此全厂由“黑启动成功状态”到“黑启动结束状态”全部完成。
注：1、#1机组并网后接带负荷时，应根据缸温严格按机组冷（热）态启动曲线升温升压带负荷
2、机组启动期间，全厂各高压辅机启动必须经过值长同意，统一指挥调度，以免造成厂用电再次失压.
5。6 恢复全厂正常运行方式供电
5.6.1恢复除尘、除灰、灰场400V母线供电，等电机电源送电
5。6。2合上生活开关，恢复生活区供电
5.6.4合上所有线路开关，恢复对线路供电
6。 附件：
临沂地调： 电话：8702637
XX电厂：电话： 7917010
“零启动"方案编制工作小组
组长：安玉华
副组长：李仁波
成员:王纪纲 王玉茂
办公室设在工程部 电话:7917010 7267220
XX发电厂
2017年11月07日
