一、填空题(每空1分，共30分） 1、管道施工图按专业可分为___________管道施工图，___________管道施工图,___________管道施工图，___________管道施工图，___________管道施工图.
2、建筑给排水系统施工图一般由___________，___________，___________，___________，___________等五部分组成。
3、传统的电气施工以强电为主,包括_________工程，________工程，________工程,________工程，________工程等。
4、照明工程主要包括_________，_________，_________，_________和_________设备。
5、有线电视系统又称CATV系统,它由_________，_________和_________构成.
6、一个完整的防雷系统包括_________,_________，_________。
7、线路敷设方式英文代号中,SC是指_________,PC是指_________,PVC是指_________,E是指_________
二、简答题（每题8分 ，共32分） 1、建筑给排水平面图主要表示什么内容？
2、简述一般给水系统图的识读顺序。
3、什么是电气系统图？它的作用是什么？
4、解释以下线路标注的含义
BV--（2＊25+1＊16)-—SC40——FC
三、作图题（每题10分,共20分）
1、画出三根管径相同，长短相等,由高到低排列的管线的平、立面图
2、试画出排水立管(PL1)的系统图，共三层，每层3米，立干管直径110，每层横支管直径50,地下排水总管直径110，标高一1.6米。
四、简述题（18分)
简述电气施工图的识读步骤
《建筑工程定额与预算》试卷的参考答案（A)
一、填空题（每空1分,共30分)
1、 化工工艺、采暖通风、动力、给排水、自控仪表
2、 设计说明、平面图、系统图、详图、材料设备明细表
3、 变配电、室内配线、动力设备、照明、防雷接地.
4、 照明灯具、开关、插座、电扇、照明配电箱
5、 前端装置、传输分配网络、用户终端。
6、 接闪器，引下线,接地装置。
7、 钢管配线，硬塑料管配线,阻燃塑料管配线,明配
二、简答题（每题8分 ，共32分）
1、建筑给排水平面图主要表示建筑物内给水排水管道及设备的各层平面布置。一般包括:定位轴线、尺寸线及用水房间名称。卫生器具的类型及位置；给水引入管、污水排出管的平面位置、平面定位尺寸、管径和系统编号；给水排水干、立、横支管的位置，及立管编号;各种设备管道部件的平面位置。
2、一般给水系统图的识读顺序:给水引入管、水表节点、给水干、给水立管、给水横管、用水设备。
3、电气系统图是用电气符号简单连线，清晰地表示系统的基本组成，各个组成部分之间的相互关系，连接方式，各组成部分的电器元件和设备的主要特征。作用：可以了解工程的全貌和规模，以及电气回路中各元件的连接关系。
4、铜芯聚氯乙烯绝缘导线，2根25㎡截面和1根16㎡，穿40mm的钢管，沿地面暗设。

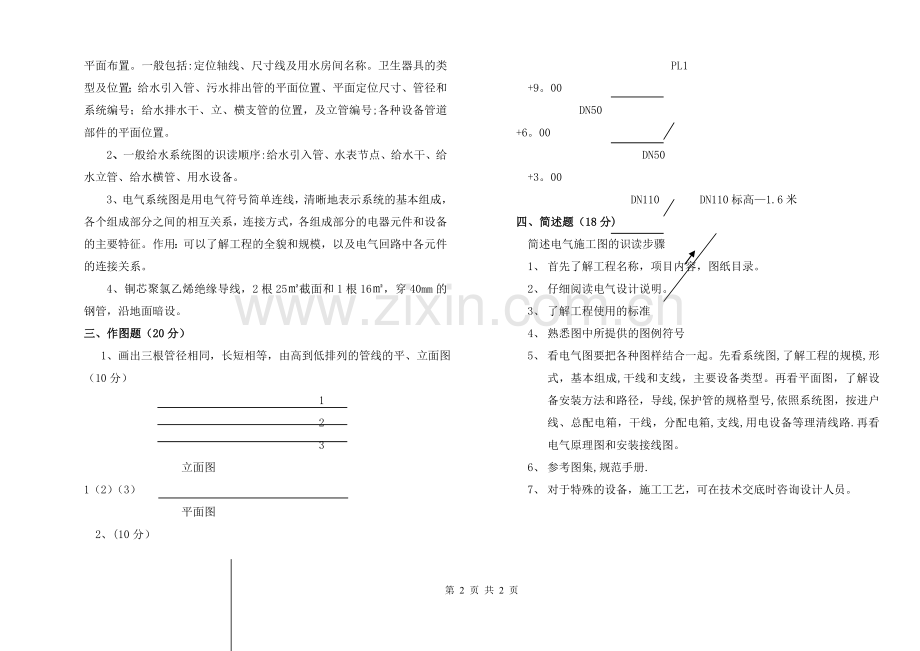

三、作图题（20分）
1、画出三根管径相同，长短相等，由高到低排列的管线的平、立面图（10分）
1
2
3
立面图
1（2）（3）
平面图
2、(10分）

PL1
+9。00
DN50
+6。00
DN50
+3。00
DN110 DN110标高—1.6米
四、简述题（18分)
简述电气施工图的识读步骤
1、 首先了解工程名称，项目内容，图纸目录。
2、 仔细阅读电气设计说明。
3、 了解工程使用的标准
4、 熟悉图中所提供的图例符号
5、 看电气图要把各种图样结合一起。先看系统图,了解工程的规模,形式，基本组成,干线和支线，主要设备类型。再看平面图，了解设备安装方法和路径，导线 ,保护管的规格型号,依照系统图，按进户线、总配电箱，干线，分配电箱,支线,用电设备等理清线路.再看电气原理图和安装接线图。
6、 参考图集,规范手册.
7、 对于特殊的设备，施工工艺，可在技术交底时咨询设计人员。
