一． 系统架构

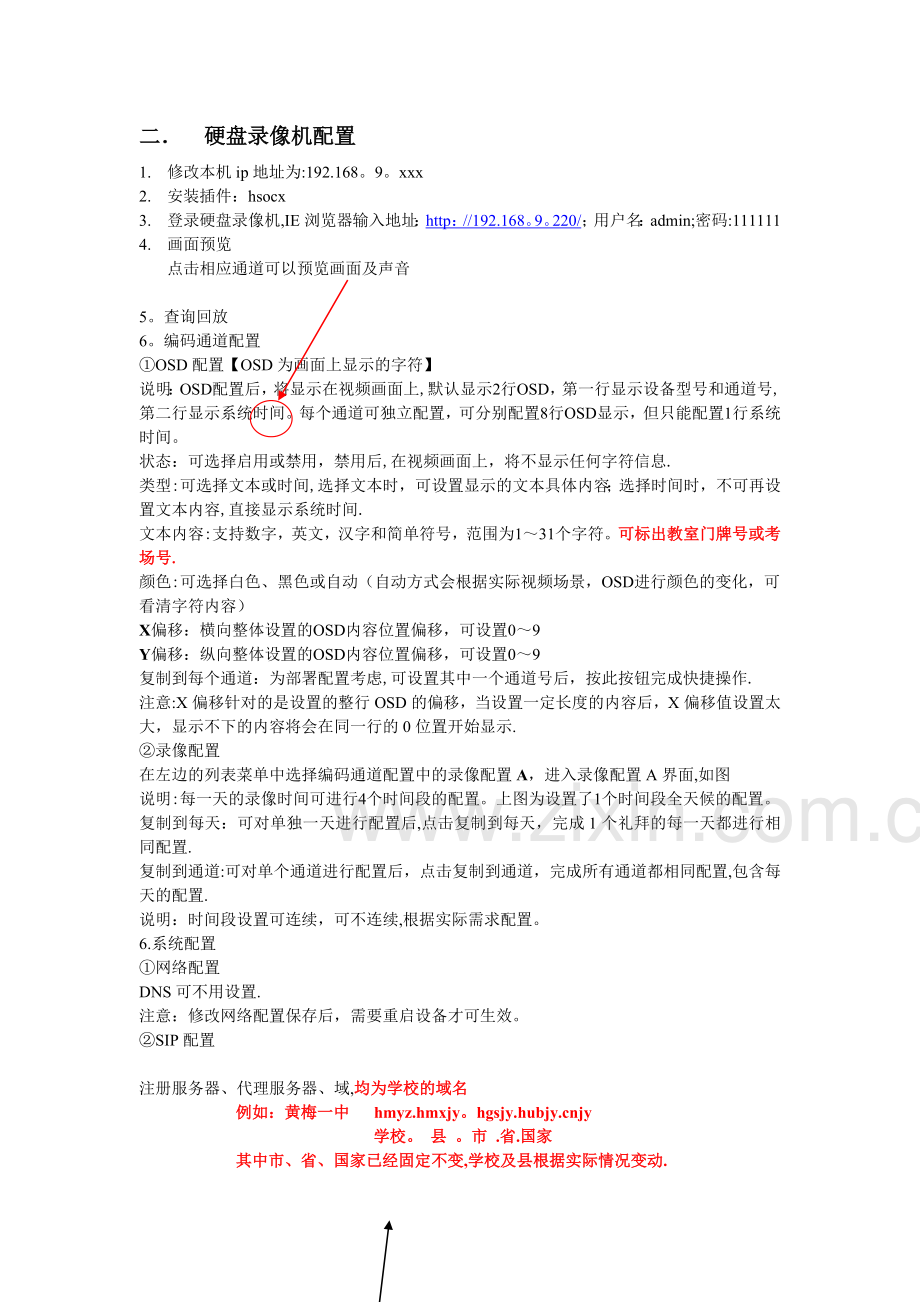

二． 硬盘录像机配置
1. 修改本机ip地址为:192.168。9。xxx
2. 安装插件：hsocx
3. 登录硬盘录像机,IE浏览器输入地址：http：//192.168。9。220/；用户名：admin;密码:111111
4. 画面预览
点击相应通道可以预览画面及声音

5。查询回放
6。编码通道配置
①OSD配置【OSD为画面上显示的字符】
说明：OSD配置后，将显示在视频画面上,默认显示2行OSD，第一行显示设备型号和通道号,第二行显示系统时间。每个通道可独立配置，可分别配置8行OSD显示，但只能配置1行系统时间。
状态：可选择启用或禁用，禁用后,在视频画面上，将不显示任何字符信息.
类型:可选择文本或时间,选择文本时，可设置显示的文本具体内容；选择时间时，不可再设置文本内容,直接显示系统时间.
文本内容:支持数字，英文，汉字和简单符号，范围为1～31个字符。可标出教室门牌号或考场号.
颜色:可选择白色、黑色或自动（自动方式会根据实际视频场景，OSD进行颜色的变化，可看清字符内容）
X偏移：横向整体设置的OSD内容位置偏移，可设置0～9
Y偏移：纵向整体设置的OSD内容位置偏移，可设置0～9
复制到每个通道：为部署配置考虑,可设置其中一个通道号后，按此按钮完成快捷操作.
注意:X偏移针对的是设置的整行OSD的偏移，当设置一定长度的内容后，X偏移值设置太大，显示不下的内容将会在同一行的0位置开始显示.
②录像配置
在左边的列表菜单中选择编码通道配置中的录像配置A，进入录像配置A界面,如图
说明:每一天的录像时间可进行4个时间段的配置。上图为设置了1个时间段全天候的配置。
复制到每天：可对单独一天进行配置后,点击复制到每天，完成1个礼拜的每一天都进行相同配置.
复制到通道:可对单个通道进行配置后，点击复制到通道，完成所有通道都相同配置,包含每天的配置.
说明：时间段设置可连续，可不连续,根据实际需求配置。
6.系统配置
①网络配置
DNS可不用设置.
注意：修改网络配置保存后，需要重启设备才可生效。
②SIP配置

注册服务器、代理服务器、域,均为学校的域名
例如：黄梅一中 hmyz.hmxjy。jy
学校。 县 。市 .省.国家
其中市、省、国家已经固定不变,学校及县根据实际情况变动.
端口:9902
用户名：向注册/代理服务器注册是的用户名，以设备IP地址默认为220为例，目前设备用户名默认为ip220，通道用户名默认ip220c00
密码：默认为用户名+pwd，例如:ip220pwd
复制到每个通道:只有在设备配置界面有此功能，当对设备SIP配置后，可点击此按钮,完成复制。
③域名配置

添加域： IP为SIP路由的内网地址
域名与前面SIP配置中的域名保持一致
三． SIP配置
1. 修改本机ip地址为：192。168.9。xxx
2. 安装插件：hsocx
3. SIP路由默认地址：lan口：10。23。45。67
wan口:192。168。9。220，
初始配置时，先将网线插在SIP的wan口上，改完IP地址重启后，网线再插上lan口
4. 登录SIP，IE浏览器输入地址:http：//192。168.9。220/;用户名：admin；密码：111111
5. 系统配置
①网络配置
注意:主机名可不改
外网口为WAN口，配置公网IP地址
内网口为LAN口，配置内网IP地址，注意内网地址要与流媒体服务器在同一网段内
DNS不需要该
配置完需重启设备。
②域名配置
这里需要添加3个域名:
〈1〉 IP：SIP内网IP地址，域名：本校域名
〈2〉 IP：SIP外网IP地址，域名:本校域名
<2〉 IP：上级SIP外网IP地址,域名：上级域名
6. SIP路由管理
①账号配置

这里需要将所有的用户名,密码都添加进去【注:每个用户名都要添加本级域名】
(1）管理主机的用户名、密码，如:glzj 密码：glzj ［可自行设置］，用户数量:0
（2)所有硬盘录像机的设备及通道的用户名密码，如名称为ip123的流媒体服务器：
用户名：ip123
密码：ip123pwd
域名：本级域名
用户数量：与设备通道数相同
②本域配置
将默认的域名改成本级域名.
③子域配置
无需配置
④用户状态
绿色表示已经注册成功，灰色则没有注册成功,如图所示ip6设备没有注册成功，需将此设备重启。
7. 分发管理
① 基本配置

均为SIP内网地址，最大通道数改成128,其他值默认
② 注册配置
域名

用户名为:域名 密码：自设
此处的用户名密码需要在账号配置里面添加进去！！！
③ 列表树配置
(1)将原来的全都删除
(2）添加学校节点
域名

(3）添加设备节点，例如设备ip123,

通道数量与设备通道数量一致.
8. 以上配置完成后需重启设备
9. 画面预览
双击通道可以进行画面预览。
四． 矩阵配置
1. 修改本机ip地址为：192.168。9。xxx
2. 安装插件：hsocx
3. 登录矩阵,IE浏览器输入地址：http：//192。168.9.220/；用户名：admin;密码：111111
4. 修改IP地址
在系统配置里面,网络配置菜单内修改IP，改成与SIP内网地址在一个网段内
改完重启
5. 输出设置
①输出开关

输出通道0、1、2均设为 开
②分辨率设置
根据显示屏，选择合适分辨率。
③窗口设置

注意：通常设备的0口输出不用，使用1、2输出口,设置1、2通道为4窗口
④帧率设置

帧率均设为60
五． 网上巡查系统软件配置
1. 本地添加域名解析
路径为C:\WINDOWS\system32\drivers\etc，记事本打开文件hosts
在最后另起一行输入：SIP内网地址 + 空格 + 本级域名
如下:
2.安装巡考系统软件
默认路径安装即可
3。打开软件
本级域名

用户名/密码：在SIP用户配置里面添加的用户名密码，如:glzj
VTDU： sip：本级域名@本级域名：9902
例如： sip:hmyz。hmxjy.hgsjy。jy@hmyz。jy：9902
点击本地配置，将“VTDU名称”改为学校名称，其他默认即可。

登录，进入界面：
