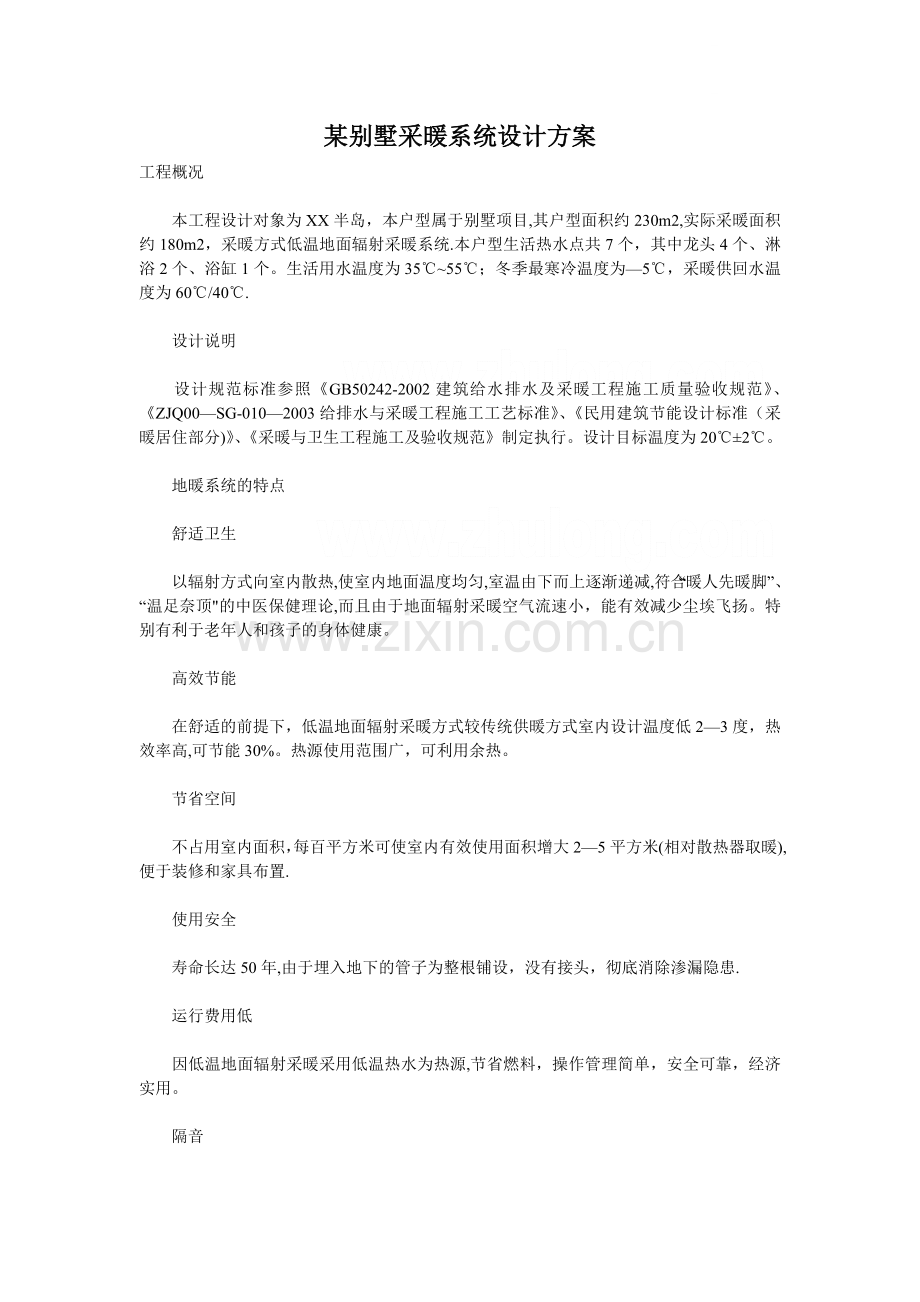

某别墅采暖系统设计方案
工程概况

　　本工程设计对象为XX半岛，本户型属于别墅项目,其户型面积约230m2,实际采暖面积约180m2，采暖方式低温地面辐射采暖系统.本户型生活热水点共7个，其中龙头4个、淋浴2个、浴缸1个。生活用水温度为35℃~55℃；冬季最寒冷温度为—5℃，采暖供回水温度为60℃/40℃.

　　设计说明

　　设计规范标准参照《GB50242-2002建筑给水排水及采暖工程施工质量验收规范》、《ZJQ00—SG-010—2003给排水与采暖工程施工工艺标准》、《民用建筑节能设计标准（采暖居住部分)》、《采暖与卫生工程施工及验收规范》制定执行。设计目标温度为20℃±2℃。

　　地暖系统的特点

　　舒适卫生

　　以辐射方式向室内散热,使室内地面温度均匀,室温由下而上逐渐递减,符合“暖人先暖脚”、“温足奈顶"的中医保健理论,而且由于地面辐射采暖空气流速小，能有效减少尘埃飞扬。特别有利于老年人和孩子的身体健康。

　　高效节能

　　在舒适的前提下，低温地面辐射采暖方式较传统供暖方式室内设计温度低2—3度，热效率高,可节能30%。热源使用范围广，可利用余热。

　　节省空间

　　不占用室内面积，每百平方米可使室内有效使用面积增大2—5平方米(相对散热器取暖),便于装修和家具布置.

　　使用安全

　　寿命长达50年,由于埋入地下的管子为整根铺设，没有接头，彻底消除渗漏隐患.

　　运行费用低

　　因低温地面辐射采暖采用低温热水为热源,节省燃料，操作管理简单，安全可靠，经济实用。

　　隔音

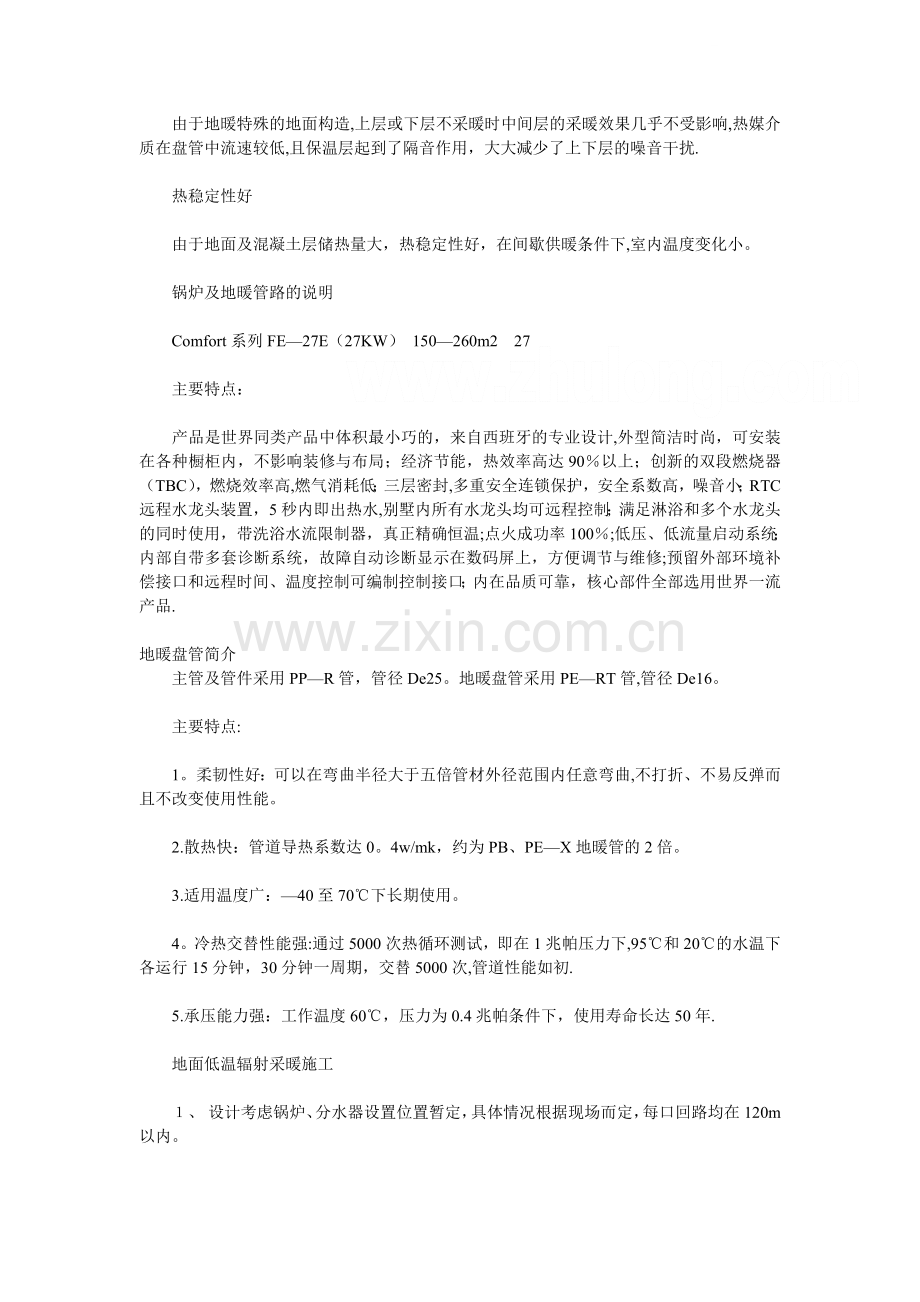

　　由于地暖特殊的地面构造,上层或下层不采暖时中间层的采暖效果几乎不受影响,热媒介质在盘管中流速较低,且保温层起到了隔音作用，大大减少了上下层的噪音干扰.

　　热稳定性好

　　由于地面及混凝土层储热量大，热稳定性好，在间歇供暖条件下,室内温度变化小。

　　锅炉及地暖管路的说明

　　Comfort系列FE—27E（27KW）  150—260m2    27

　　主要特点：

　　产品是世界同类产品中体积最小巧的，来自西班牙的专业设计,外型简洁时尚，可安装在各种橱柜内，不影响装修与布局；经济节能，热效率高达90％以上；创新的双段燃烧器（TBC），燃烧效率高,燃气消耗低；三层密封,多重安全连锁保护，安全系数高，噪音小；RTC远程水龙头装置，5秒内即出热水,别墅内所有水龙头均可远程控制；满足淋浴和多个水龙头的同时使用，带洗浴水流限制器，真正精确恒温;点火成功率100％;低压、低流量启动系统；内部自带多套诊断系统，故障自动诊断显示在数码屏上，方便调节与维修;预留外部环境补偿接口和远程时间、温度控制可编制控制接口；内在品质可靠，核心部件全部选用世界一流产品.

地暖盘管简介
　　主管及管件采用PP—R管，管径De25。地暖盘管采用PE—RT管,管径De16。

　　主要特点:

　　1。柔韧性好：可以在弯曲半径大于五倍管材外径范围内任意弯曲,不打折、不易反弹而且不改变使用性能。

　　2.散热快：管道导热系数达0。4w/mk，约为PB、PE—X地暖管的2倍。

　　3.适用温度广：—40至70℃下长期使用。

　　4。冷热交替性能强:通过5000次热循环测试，即在1兆帕压力下,95℃和20℃的水温下各运行15分钟，30分钟一周期，交替5000次,管道性能如初.

　　5.承压能力强：工作温度60℃，压力为0.4兆帕条件下，使用寿命长达50年.

　　地面低温辐射采暖施工

　　１、 设计考虑锅炉、分水器设置位置暂定，具体情况根据现场而定，每口回路均在120m以内。

　　２、 房间内地热管的间距采用175mm间距铺设，靠侧墙部位距侧墙为200mm。

　　３、 考虑地面层采用材质的不同,为方便统一施工，填充层及找平层厚度设计为50mm，并做成毛地面.

　　４、 辐射供暖地板面积超过30m2或长边超过6m时，填充层应设置间距小于6m、宽度大于5mm的伸缩缝,缝中填充弹性膨胀材料。

　　５、 侧面墙竖立20mm厚，40mm高的挤塑板，起到与墙体的绝热，膨胀带作用。

　　６、 铺设挤塑板时，必须尽量密实、水平.

　　７、 分水器与加热盘管连接时,应整齐、竖直。

　　８、 卫生间、厨房、阳台等有防水的地方,如需安装管路及分水箱等设备，则房屋地面的防水必须重做.

　　９、 加热管铺设完毕后,进行水压试验，压力≥0。6Mpa，保持并观察压力稳定性,保压时间为30分钟，如有泄露，则需重新更换管道。

　　１０、 确定无泄露后，带压状态下平铺填充层及做好找平层。
