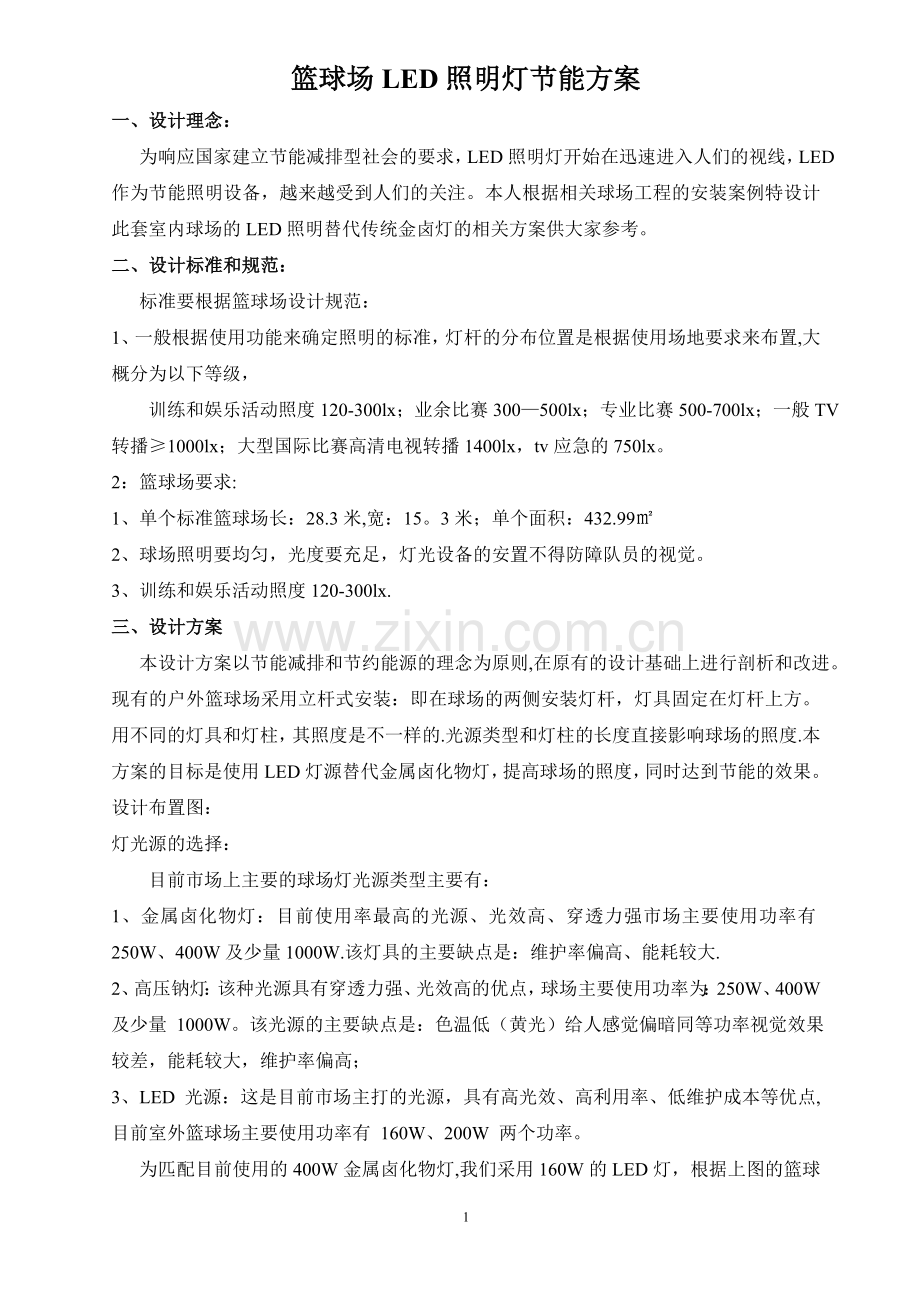

篮球场照明设计节能及预算方案.doc_第1页
第1页 / 共3页

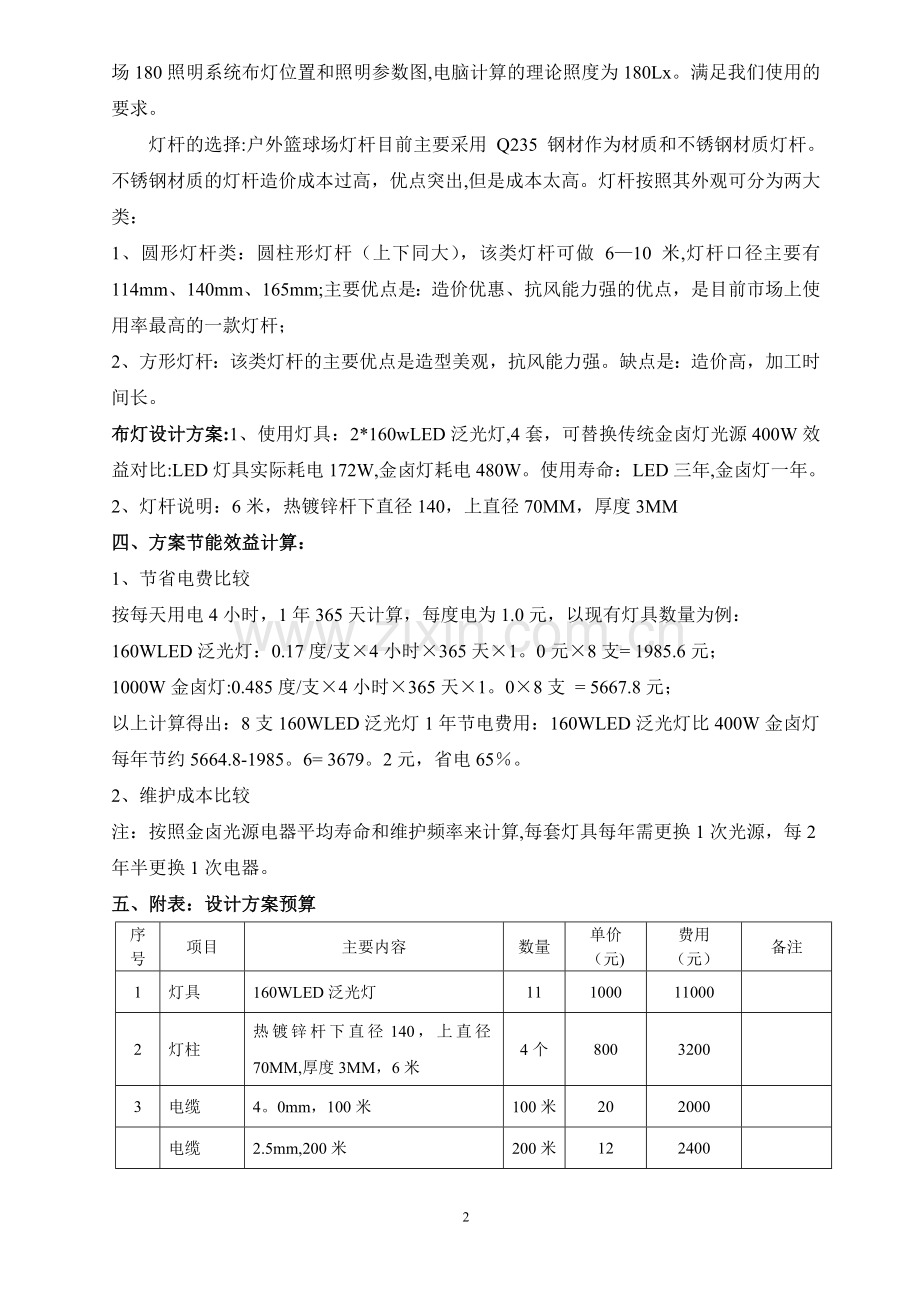

篮球场照明设计节能及预算方案.doc_第2页
第2页 / 共3页
篮球场照明设计节能及预算方案.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

1、篮球场LED照明灯节能方案一、 设计理念: 为响应国家建立节能减排型社会的要求,LED照明灯开始在迅速进入人们的视线,LED作为节能照明设备,越来越受到人们的关注。本人根据相关球场工程的安装案例特设计此套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。二、设计标准和规范: 标准要根据篮球场设计规范:1、一般根据使用功能来确定照明的标准,灯杆的分布位置是根据使用场地要求来布置,大概分为以下等级, 训练和娱乐活动照度120-300lx;业余比赛300500lx;专业比赛500-700lx;一般TV转播1000lx;大型国际比赛高清电视转播1400lx,tv应急的750lx。2:篮球场要求:

2、1、单个标准篮球场长:28.3米,宽:15。3米;单个面积:432.99 2、球场照明要均匀,光度要充足,灯光设备的安置不得防障队员的视觉。3、训练和娱乐活动照度120-300lx.三、设计方案 本设计方案以节能减排和节约能源的理念为原则,在原有的设计基础上进行剖析和改进。现有的户外篮球场采用立杆式安装:即在球场的两侧安装灯杆,灯具固定在灯杆上方。用不同的灯具和灯柱,其照度是不一样的.光源类型和灯柱的长度直接影响球场的照度.本方案的目标是使用LED灯源替代金属卤化物灯,提高球场的照度,同时达到节能的效果。设计布置图:灯光源的选择: 目前市场上主要的球场灯光源类型主要有:1、金属卤化物灯:目前使

3、用率最高的光源、光效高、穿透力强市场主要使用功率有250W、400W及少量1000W.该灯具的主要缺点是:维护率偏高、能耗较大.2、高压钠灯:该种光源具有穿透力强、光效高的优点,球场主要使用功率为:250W、400W 及少量 1000W。该光源的主要缺点是:色温低(黄光)给人感觉偏暗同等功率视觉效果较差,能耗较大,维护率偏高;3、LED 光源:这是目前市场主打的光源,具有高光效、高利用率、低维护成本等优点,目前室外篮球场主要使用功率有 160W、200W 两个功率。 为匹配目前使用的400W金属卤化物灯,我们采用160W的LED灯,根据上图的篮球场180照明系统布灯位置和照明参数图,电脑计算的

4、理论照度为180Lx。满足我们使用的要求。 灯杆的选择:户外篮球场灯杆目前主要采用 Q235 钢材作为材质和不锈钢材质灯杆。不锈钢材质的灯杆造价成本过高,优点突出,但是成本太高。灯杆按照其外观可分为两大类:1、圆形灯杆类:圆柱形灯杆(上下同大),该类灯杆可做 610 米,灯杆口径主要有 114mm、140mm、165mm;主要优点是:造价优惠、抗风能力强的优点,是目前市场上使用率最高的一款灯杆;2、方形灯杆:该类灯杆的主要优点是造型美观,抗风能力强。缺点是:造价高,加工时间长。布灯设计方案:1、使用灯具:2*160wLED泛光灯,4套,可替换传统金卤灯光源400W效益对比:LED灯具实际耗电1

5、72W,金卤灯耗电480W。使用寿命:LED三年,金卤灯一年。2、灯杆说明:6米,热镀锌杆下直径140,上直径70MM,厚度3MM四、方案节能效益计算: 1、节省电费比较按每天用电4小时,1年365天计算,每度电为1.0元,以现有灯具数量为例:160WLED泛光灯:0.17度/支4小时365天1。0元8支= 1985.6元;1000W金卤灯:0.485度/支4小时365天1。08支 = 5667.8元;以上计算得出:8支160WLED泛光灯1年节电费用:160WLED泛光灯比400W金卤灯每年节约5664.8-1985。6= 3679。2元,省电65。2、维护成本比较注:按照金卤光源电器平均寿命和维护频率来计算,每套灯具每年需更换1次光源,每2年半更换1次电器。五、附表:设计方案预算序号项目主要内容数量单价(元)费用(元)备注1灯具160WLED泛光灯111000110002灯柱热镀锌杆下直径140,上直径70MM,厚度3MM,6米4个80032003电缆4。0mm,100米100米202000电缆2.5mm,200米200米1224004配电箱600mm*800mm*200mm1个3203205开关IP65防水开关4个2008006基础地脚笼(常规尺寸:22022060)水泥等41004006改造人工费用2人/7天2560011200合计313203
