电工技师实操考试试卷.doc

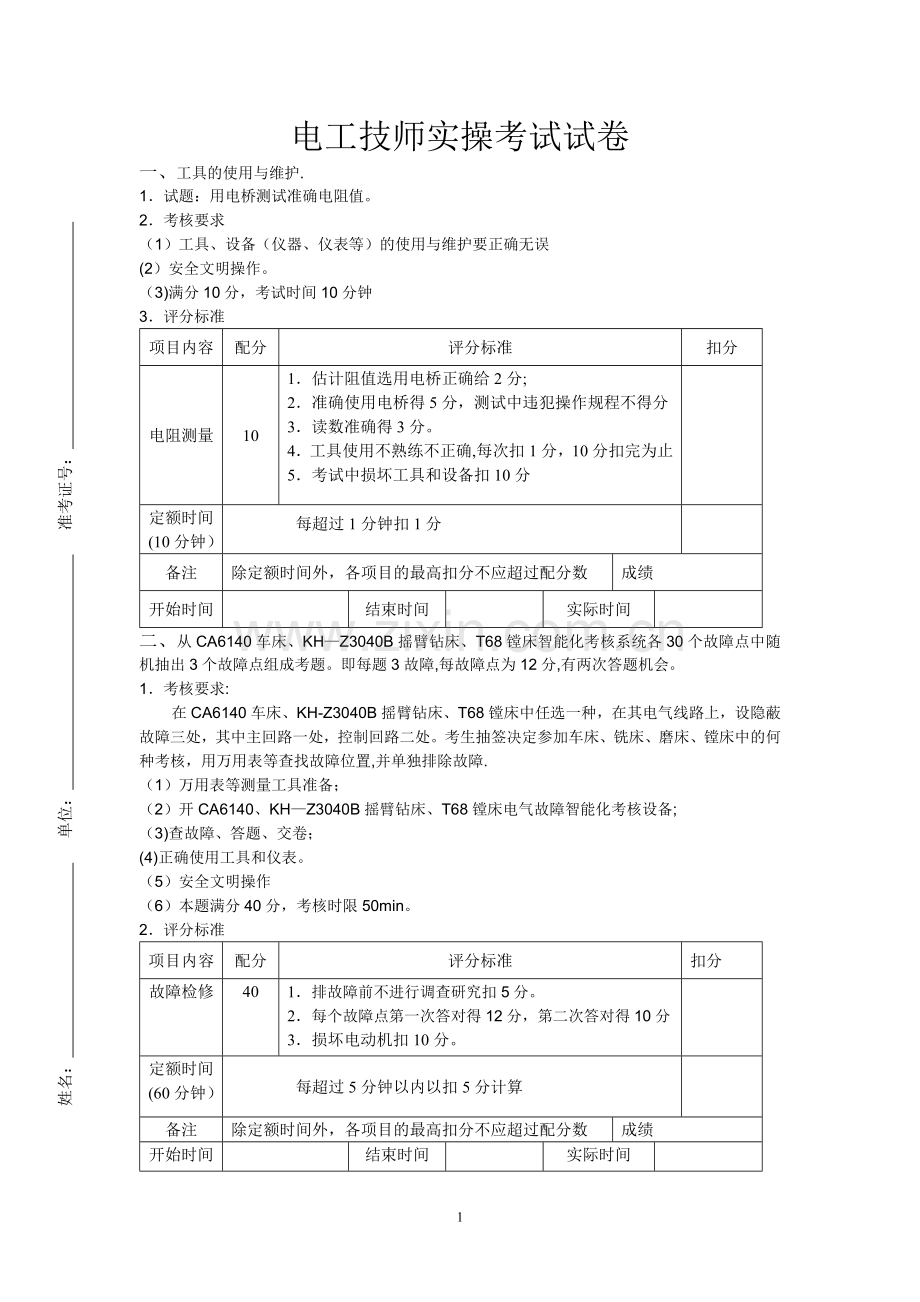

电工技师实操考试试卷
一、工具的使用与维护.
姓名： 单位： 准考证号：
1．试题：用电桥测试准确电阻值。
2．考核要求
（1）工具、设备（仪器、仪表等）的使用与维护要正确无误
(2）安全文明操作。
（3)满分10分，考试时间10分钟
3．评分标准
项目内容
配分
评分标准
扣分
电阻测量
10
1．估计阻值选用电桥正确给2分;
2．准确使用电桥得5分，测试中违犯操作规程不得分
3．读数准确得3分。
4．工具使用不熟练不正确,每次扣1分，10分扣完为止
5．考试中损坏工具和设备扣10分

定额时间(10分钟）
每超过1分钟扣1分

备注
除定额时间外，各项目的最高扣分不应超过配分数
成绩
开始时间

结束时间

实际时间

二、从CA6140车床、KH—Z3040B摇臂钻床、T68镗床智能化考核系统各30个故障点中随机抽出3个故障点组成考题。即每题3故障,每故障点为12分,有两次答题机会。
1．考核要求:
在CA6140车床、KH-Z3040B摇臂钻床、T68镗床中任选一种，在其电气线路上，设隐蔽故障三处，其中主回路一处，控制回路二处。考生抽签决定参加车床、铣床、磨床、镗床中的何种考核，用万用表等查找故障位置,并单独排除故障.
（1）万用表等测量工具准备；
（2）开CA6140、KH—Z3040B摇臂钻床、T68镗床电气故障智能化考核设备;
（3)查故障、答题、交卷；
(4)正确使用工具和仪表。
（5）安全文明操作
（6）本题满分40分，考核时限50min。
2．评分标准
项目内容
配分
评分标准
扣分
故障检修
40
1． 排故障前不进行调查研究扣5分。
2． 每个故障点第一次答对得12分，第二次答对得10分
3．损坏电动机扣10分。

定额时间(60分钟）
每超过5分钟以内以扣5分计算

备注
除定额时间外，各项目的最高扣分不应超过配分数
成绩
开始时间

结束时间

实际时间

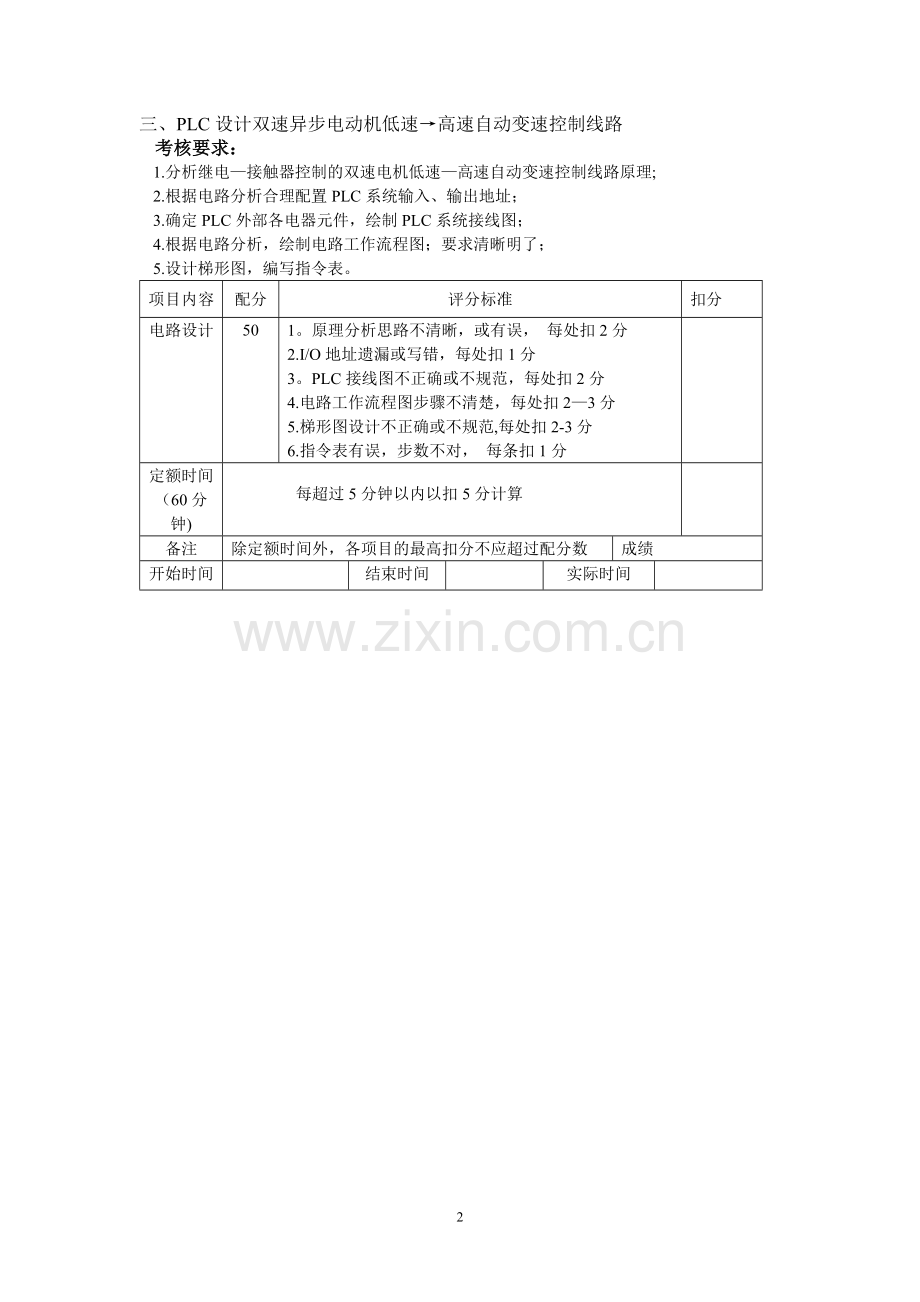

三、PLC设计双速异步电动机低速→高速自动变速控制线路
考核要求：
1. 分析继电—接触器控制的双速电机低速—高速自动变速控制线路原理;
2. 根据电路分析合理配置PLC系统输入、输出地址；
3. 确定PLC外部各电器元件，绘制PLC系统接线图；
4. 根据电路分析，绘制电路工作流程图；要求清晰明了；
5. 设计梯形图，编写指令表。
项目内容
配分
评分标准
扣分
电路设计
50
1。原理分析思路不清晰，或有误， 每处扣2分
2.I/O地址遗漏或写错，每处扣1分
3。PLC接线图不正确或不规范，每处扣2分
4.电路工作流程图步骤不清楚，每处扣2—3分
5.梯形图设计不正确或不规范,每处扣2-3分
6.指令表有误，步数不对， 每条扣1分

定额时间（60分钟)
每超过5分钟以内以扣5分计算

备注
除定额时间外，各项目的最高扣分不应超过配分数
成绩
开始时间

结束时间

实际时间

2
