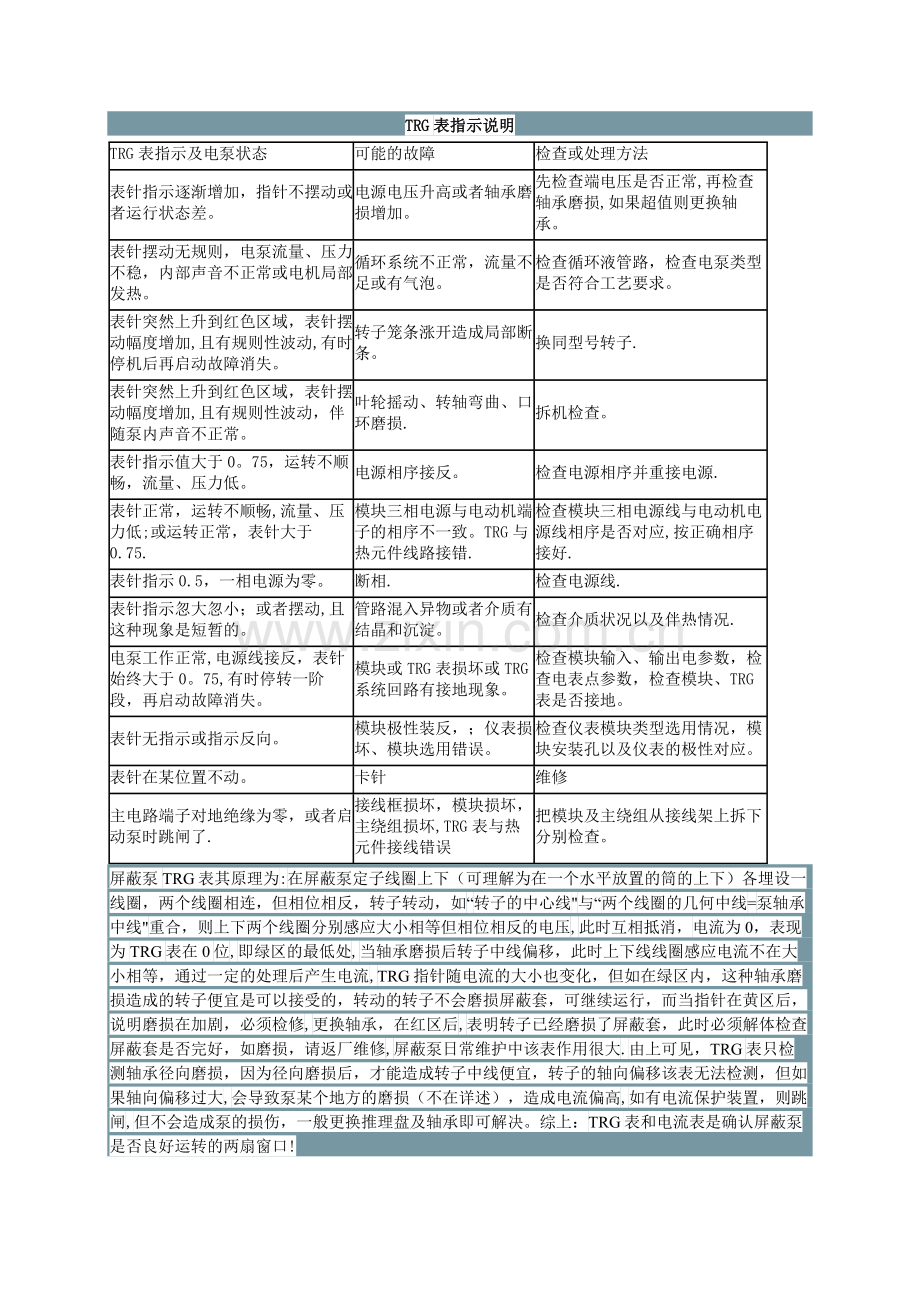

TRG表指示说明
TRG表指示及电泵状态
可能的故障
检查或处理方法
表针指示逐渐增加，指针不摆动或者运行状态差。
电源电压升高或者轴承磨损增加。
先检查端电压是否正常,再检查轴承磨损,如果超值则更换轴承。
表针摆动无规则，电泵流量、压力不稳，内部声音不正常或电机局部发热。
循环系统不正常，流量不足或有气泡。
检查循环液管路，检查电泵类型是否符合工艺要求。
表针突然上升到红色区域，表针摆动幅度增加,且有规则性波动,有时停机后再启动故障消失。
转子笼条涨开造成局部断条。
换同型号转子.
表针突然上升到红色区域，表针摆动幅度增加,且有规则性波动，伴随泵内声音不正常。
叶轮摇动、转轴弯曲、口环磨损.
拆机检查。
表针指示值大于0。75，运转不顺畅，流量、压力低。
电源相序接反。
检查电源相序并重接电源.
表针正常，运转不顺畅,流量、压力低;或运转正常，表针大于0.75.
模块三相电源与电动机端子的相序不一致。TRG与热元件线路接错.
检查模块三相电源线与电动机电源线相序是否对应,按正确相序接好.
表针指示0.5，一相电源为零。
断相.
检查电源线.
表针指示忽大忽小；或者摆动,且这种现象是短暂的。
管路混入异物或者介质有结晶和沉淀。
检查介质状况以及伴热情况.
电泵工作正常,电源线接反，表针始终大于0。75,有时停转一阶段，再启动故障消失。
模块或TRG表损坏或TRG系统回路有接地现象。
检查模块输入、输出电参数，检查电表点参数，检查模块、TRG表是否接地。
表针无指示或指示反向。
模块极性装反，；仪表损坏、模块选用错误。
检查仪表模块类型选用情况，模块安装孔以及仪表的极性对应。
表针在某位置不动。
卡针
维修
主电路端子对地绝缘为零，或者启动泵时跳闸了.
接线框损坏，模块损坏，主绕组损坏,TRG表与热元件接线错误
把模块及主绕组从接线架上拆下分别检查。
屏蔽泵TRG表其原理为:在屏蔽泵定子线圈上下（可理解为在一个水平放置的筒的上下）各埋设一线圈，两个线圈相连，但相位相反，转子转动，如“转子的中心线"与“两个线圈的几何中线=泵轴承中线"重合，则上下两个线圈分别感应大小相等但相位相反的电压,此时互相抵消，电流为0，表现为TRG表在0位,即绿区的最低处,当轴承磨损后转子中线偏移，此时上下线线圈感应电流不在大小相等，通过一定的处理后产生电流,TRG指针随电流的大小也变化，但如在绿区内，这种轴承磨损造成的转子便宜是可以接受的，转动的转子不会磨损屏蔽套，可继续运行，而当指针在黄区后，说明磨损在加剧，必须检修,更换轴承，在红区后,表明转子已经磨损了屏蔽套，此时必须解体检查屏蔽套是否完好，如磨损，请返厂维修,屏蔽泵日常维护中该表作用很大.由上可见，TRG表只检测轴承径向磨损，因为径向磨损后，才能造成转子中线便宜，转子的轴向偏移该表无法检测，但如果轴向偏移过大,会导致泵某个地方的磨损（不在详述），造成电流偏高,如有电流保护装置，则跳闸,但不会造成泵的损伤，一般更换推理盘及轴承即可解决。综上：TRG表和电流表是确认屏蔽泵是否良好运转的两扇窗口!
