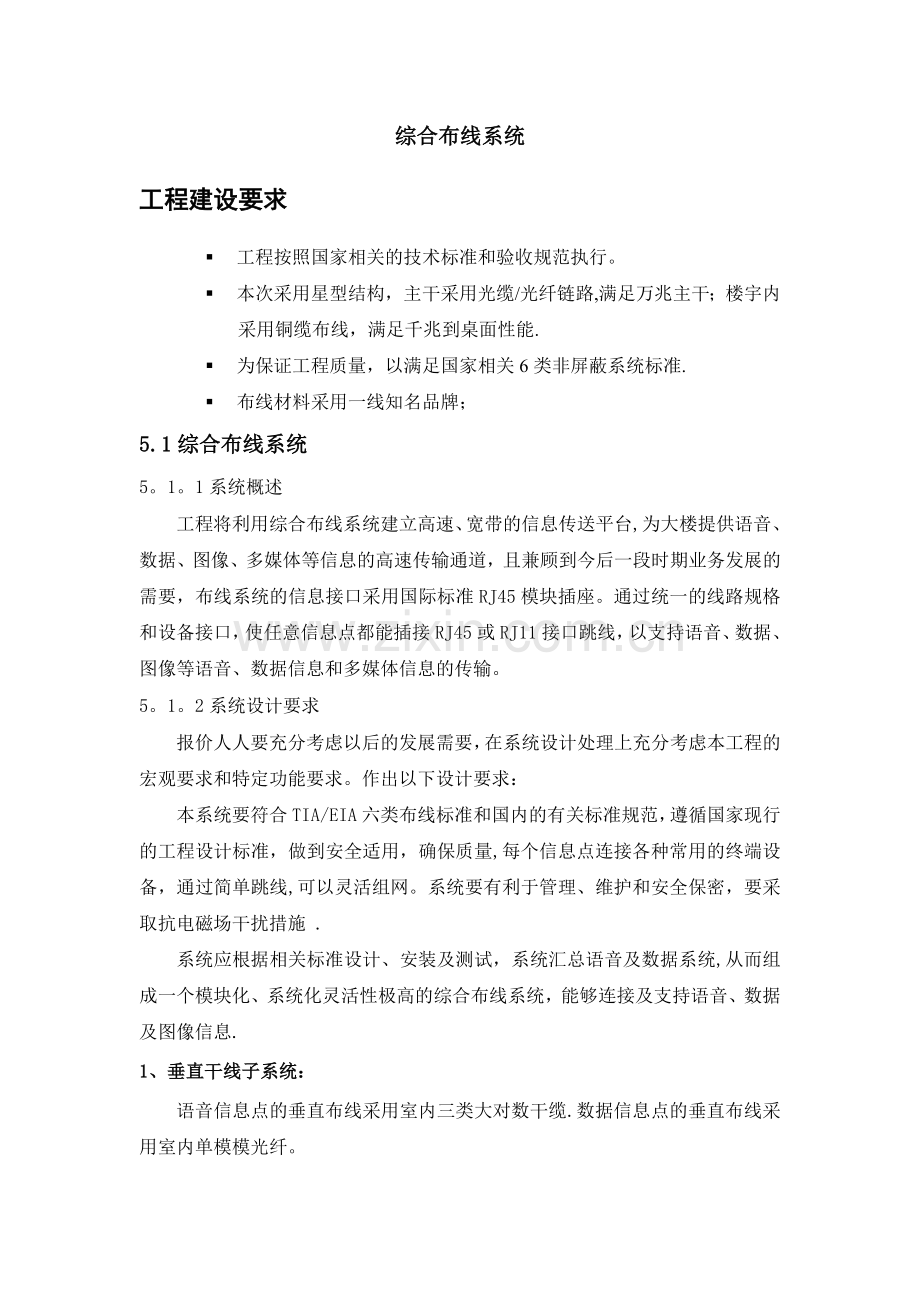

布线工程建设要求.doc

综合布线系统工程建设要求 工程按照国家相关的技术标准和验收规范执行。 本次采用星型结构，主干采用光缆/光纤链路,满足万兆主干；楼宇内采用铜缆布线，满足千兆到桌面性能. 为保证工程质量，以满足国家相关6类非屏蔽系统标准. 布线材料采用一线知名品牌；5.1综合布线系统5。1。1系统概述工程将利用综合布线系统建立高速、宽带的信息传送平台,为大楼提供语音、数据、图像、多媒体等信息的高速传输通道，且兼顾到今后一段时期业务发展的需要，布线系统的信息接口采用国际标准RJ45模块插座。通过统一的线路规格和设备接口，使任意信息点都能插接RJ45或RJ11接口跳线，以支持语音、数据、图像等语音、数据信息和多媒体信息的传输。5。1。2系统设计要求报价人人要充分考虑以后的发展需要，在系统设计处理上充分考虑本工程的宏观要求和特定功能要求。作出以下设计要求：本系统要符合TIA/EIA六类布线标准和国内的有关标准规范，遵循国家现行的工程设计标准，做到安全适用，确保质量,每个信息点连接各种常用的终端设备，通过简单跳线,可以灵活组网。系统要有利于管理、维护和安全保密，要采取抗电磁场干扰措施 .系统应根据相关标准设计、安装及测试，系统汇总语音及数据系统,从而组成一个模块化、系统化灵活性极高的综合布线系统，能够连接及支持语音、数据及图像信息.1、垂直干线子系统：语音信息点的垂直布线采用室内三类大对数干缆.数据信息点的垂直布线采用室内单模模光纤。2、管理子系统：本工程各楼层弱电间内的楼层配线架采用LC口光纤配线架管理光纤布线，110配线架管理大对数铜缆布线.管理子系统的设备均安装在竖井的机柜内。3、设备间子系统系统设备位于电信机房。综合布线产品技术参数要求面板材料：所有塑料材料应采用ABS材质耐腐塑料，配有标签；规格（安装6类非屏蔽模块）：86 型平面面板，带有透明标识系统，要求透明标识条为翻转结构，以方便更换标识条，面板要求与标准RJ45 模块插座配套;信息模块 规格：六类RJ45非屏蔽模块插座 直流电阻:0。3 标准：TIA/EIA 568B。21 及ISO/IEC 11801:2002 Ed2.0或国际通用标准 电流：1。5A 绝缘阻抗：不低于500； 拔插寿命: 750 次； 端接寿命：200次 接点阻抗:20m； 端子镀金厚度： 50u 端接(压接）：要求模安装完网线后,线头不外露。 信息模块为拆装灵活的8PIN模块式插座,其输入、输出线的线规都符合EIA/TIA568标准，可以插入通用的RJ45接头,当插入电话6PIN插头时，要求模块内的端子不下陷. 信息模块应具有任选90度或45度安装方式,同时要求模块安装尺寸即可安装在模块式配线架上又可以安装于工作区域的面板内。 六类信息插座应能够满足高速数据、语音和视频信号的传输，传输参数可测试到250MHz。 模块要求经过工信部测试TLC认证。六类非屏蔽数据跳线 规格:六类 UTP 4对标准RJ45至RJ45跳线(CM防火等级) 标准:TIA/EIA-568B.21和ISO11801 2nd 导体直径24AWG，内部多芯软线结构 传输带宽250MHz， 阻抗： 100 ohms + 15。 跳线须100%原装出厂测试 跳线尾部采用模具注塑的尾套,以保证产品可靠性.六类非屏蔽双绞线 类型：六类非屏蔽双绞线 芯线规格:23AWG实芯裸铜导体,内部须采用分隔芯分隔结构以减少线对信号干扰和增加物理机械抗拉性 芯线对数:4对，每芯带有色条区别 护套:印有电缆编码护套，有撕裂绳 标准:TIA/EIA568B，并具有TLC认证 带宽：250MHz 阻抗：100+1524口6类模块式非屏蔽配线架 规格: 24口RJ45模块式配线架,后面带背面理线盘，单独配置六类非屏蔽模块。 标准：ISO/IEC 11801:2002 Ed2。0，TIA/EIA-568B。21 标识：配线架带有透明可翻盖式标识系统,带有4色彩色标签，以全颜色管理。光纤配线架 规格：4芯,8芯，12芯，24芯，光纤接入能力，有足够空间保证光纤的盘绕、固定和接续，带有管理器及固定附件。 标准：ISO/IEC 11801：2002 Ed2。0 设计：19英寸机架式安装。要求能提供抽拉式或简易式结构的光纤箱，使得安装和维护变得更加容易； 能在箱前操作而不是用螺丝刀费力的打开顶盖。 为了灵活地适应未来的应用，要能提供各种形式的光纤耦合器（LC、SC、ST、MTRJ、LC等)。 随箱提供具有保证光纤弯曲半径的附件及熔纤盘，要求熔纤盘设计采用翻盖式结构，以便于维护； 同时能提供模块化的能灵活组合的预安装耦合器光纤配线架前面板与固定光纤箱， 要求光配线架即可熔接普通光缆，也可以安装预连接光缆. 光纤箱体要求为全钢结构以获得更大的强度；室外单模光纤 采用PCVD光纤制造工艺,具有折射率分布控制精确、几何特性优越和衰减低等优点; 能满足全波段的长距离和高速传输（10-40Gb/s）； 光纤芯径：9/125m（OS1）；衰减1310nm小于等于0。36dB/km； 1310nm小于等于0.25dB/km;1550nm小于等于0。21dB/km；1625nm小于等于0.24dB/km； 光缆须经工信部测试TLC认证。 室外单模光缆还必须适用于直埋式和管道式应用，金属铠装型，符合对抗拉力、压力和拉力的承受标准性能；外护材料耐腐蚀、,阻燃、防酸、防水、防紫外、阻燃、环保、防啮齿动物、高密度聚乙烯外套等要求； 类型：9/125um 单模光缆； 芯数： 不少于8芯，不少于24芯； 标准：ISO/IEC 11801：2002 Ed2。0， TIA/EIA 568B.3，TIA/EIA-455；标签所有标签必须采用电脑或打字机打印，色标必须符合TIA/EIA606布线管理规范。配线架上有明显颜色区分水平数据信息点、水平语音信息点,网络设备进线。
