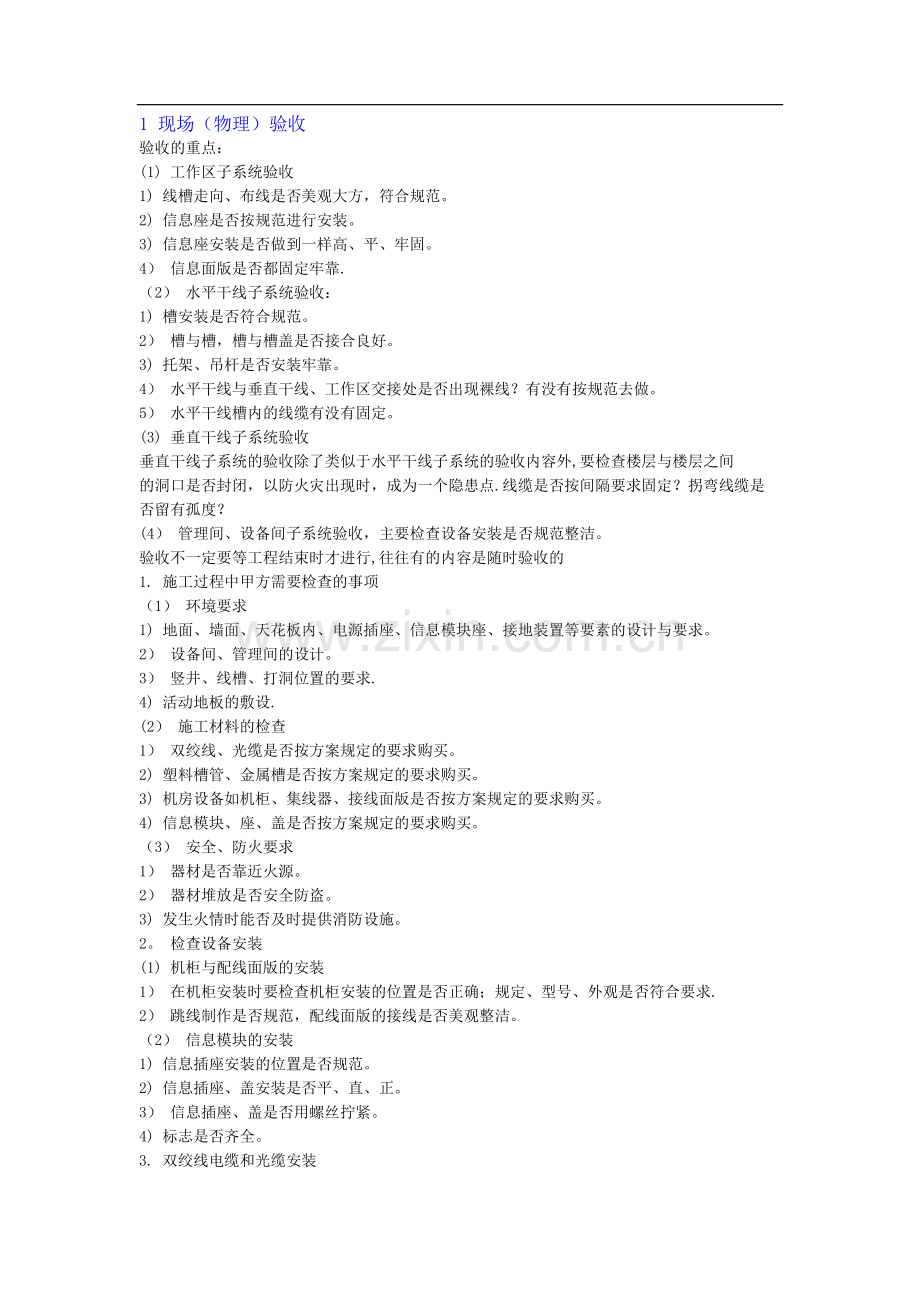

1 现场（物理）验收
验收的重点：
(1) 工作区子系统验收
1) 线槽走向、布线是否美观大方，符合规范。
2) 信息座是否按规范进行安装。
3) 信息座安装是否做到一样高、平、牢固。
4） 信息面版是否都固定牢靠.
（2） 水平干线子系统验收：
1) 槽安装是否符合规范。
2） 槽与槽，槽与槽盖是否接合良好。
3) 托架、吊杆是否安装牢靠。
4） 水平干线与垂直干线、工作区交接处是否出现裸线？有没有按规范去做。
5） 水平干线槽内的线缆有没有固定。
(3) 垂直干线子系统验收
垂直干线子系统的验收除了类似于水平干线子系统的验收内容外,要检查楼层与楼层之间
的洞口是否封闭，以防火灾出现时，成为一个隐患点.线缆是否按间隔要求固定？拐弯线缆是
否留有孤度？
(4） 管理间、设备间子系统验收，主要检查设备安装是否规范整洁。
验收不一定要等工程结束时才进行,往往有的内容是随时验收的
1. 施工过程中甲方需要检查的事项
（1） 环境要求
1) 地面、墙面、天花板内、电源插座、信息模块座、接地装置等要素的设计与要求。
2） 设备间、管理间的设计。
3） 竖井、线槽、打洞位置的要求.
4) 活动地板的敷设.
(2） 施工材料的检查
1） 双绞线、光缆是否按方案规定的要求购买。
2) 塑料槽管、金属槽是否按方案规定的要求购买。
3) 机房设备如机柜、集线器、接线面版是否按方案规定的要求购买。
4) 信息模块、座、盖是否按方案规定的要求购买。
（3） 安全、防火要求
1） 器材是否靠近火源。
2） 器材堆放是否安全防盗。
3) 发生火情时能否及时提供消防设施。
2。 检查设备安装
(1) 机柜与配线面版的安装
1） 在机柜安装时要检查机柜安装的位置是否正确；规定、型号、外观是否符合要求.
2） 跳线制作是否规范，配线面版的接线是否美观整洁。
（2） 信息模块的安装
1) 信息插座安装的位置是否规范。
2) 信息插座、盖安装是否平、直、正。
3） 信息插座、盖是否用螺丝拧紧。
4) 标志是否齐全。
3. 双绞线电缆和光缆安装

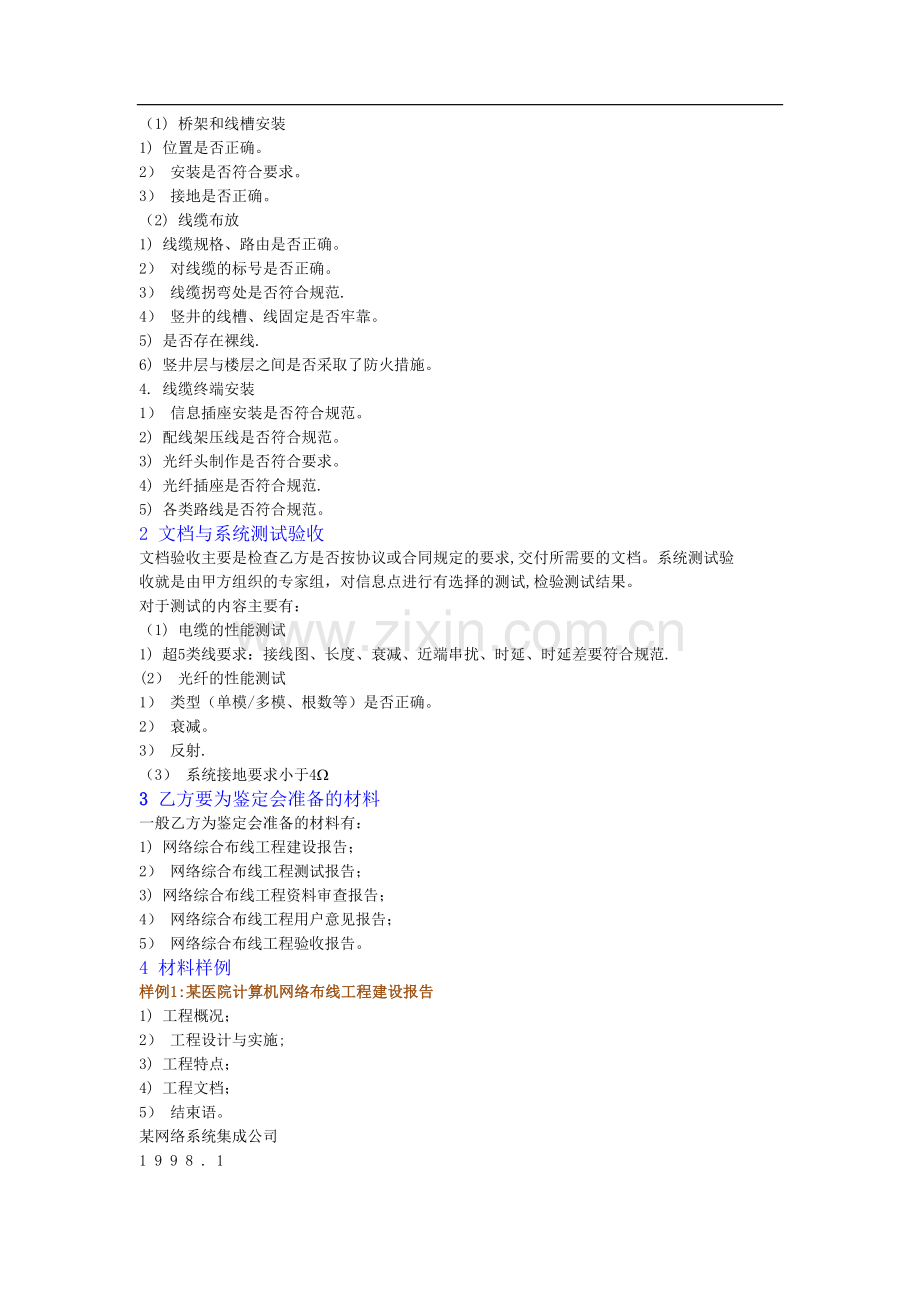

（1) 桥架和线槽安装
1) 位置是否正确。
2） 安装是否符合要求。
3） 接地是否正确。
（2) 线缆布放
1) 线缆规格、路由是否正确。
2） 对线缆的标号是否正确。
3） 线缆拐弯处是否符合规范.
4） 竖井的线槽、线固定是否牢靠。
5) 是否存在裸线.
6) 竖井层与楼层之间是否采取了防火措施。
4. 线缆终端安装
1） 信息插座安装是否符合规范。
2) 配线架压线是否符合规范。
3) 光纤头制作是否符合要求。
4) 光纤插座是否符合规范.
5) 各类路线是否符合规范。
2 文档与系统测试验收
文档验收主要是检查乙方是否按协议或合同规定的要求,交付所需要的文档。系统测试验
收就是由甲方组织的专家组，对信息点进行有选择的测试,检验测试结果。
对于测试的内容主要有：
（1) 电缆的性能测试
1) 超5类线要求：接线图、长度、衰减、近端串扰、时延、时延差要符合规范.
(2） 光纤的性能测试
1） 类型（单模/多模、根数等）是否正确。
2） 衰减。
3） 反射.
（3） 系统接地要求小于4W
3 乙方要为鉴定会准备的材料
一般乙方为鉴定会准备的材料有：
1) 网络综合布线工程建设报告；
2） 网络综合布线工程测试报告；
3) 网络综合布线工程资料审查报告；
4） 网络综合布线工程用户意见报告；
5） 网络综合布线工程验收报告。
4 材料样例
样例1:某医院计算机网络布线工程建设报告
1) 工程概况；
2） 工程设计与实施;
3) 工程特点；
4) 工程文档；
5） 结束语。
某网络系统集成公司
1 9 9 8 . 1
在某医院领导的大力支持下，该医院医学信息科与某网络系统集成公司的工程技术人员经
过几个月的通力合作，完成了该医院计算机网络布线工程的施工建设。提请领导和专家进行检
查验收。现将网络布线工程实施的情况作一简要汇报.
一、工程概况
某医院计算机网络布线工程由某网络系统集成公司承接并具体实施。该工程于1 9 9 7年9月，
经某医院主持召开的专家评审会评审并通过了《某医院计算机网络系统工程方案》。
1 9 9 7年9月，某网络系统集成公司按合同要求开始进行工程实施；
1 9 9 7年1 2月中旬完成结构化布线工程；
1 9 9 7年1 2月2 0日至3 0日，完成所有用户点和各种线路的测试.
二、工程设计与实施
1。 设计目标
某医院计算机网络布线工程是为该院的办公自动化、医疗、教学与研究以及院内各单位资
源信息共享而建立的基础设施。
2. 设计指导思想
由于计算机与通信技术发展较快，本工程本着先进、实用、易扩充的指导思想，既要选用
先进成熟的技术，又要满足当前管理的实际需要,采用了快速以太网技术，既能满足一般用户
1 0 M b p s传输速率的需要，也能满足1 0 0 M b p s用户的需求，当要升级到宽带高速网络时，便可向
千兆位以太网转移，以较低的投资取得较好的收益.
3. 楼宇结构化布线的设计与实施
某医院计算机网络布线工程涉及6幢楼,它们是门诊楼、科技楼、住院处（包括住院处附
楼）、综合楼、传染病研究所和儿科楼.计算机网络管理中心设在科技3楼的计算机中心机房。
网络管理中心与楼宇连接介质采用如下技术：
网络管理中心到综合楼光纤
网络管理中心到传染病研究所光纤
网络管理中心到住院处光纤
网络管理中心到儿科楼光纤
网络管理中心到门诊楼5类双绞线连接集线器
网络管理中心到科技楼5类双绞线连接集线器
4。 设计要求
1） 根据楼宇与网络管理中心的物理位置,所有入网点到本楼（本楼层）的集线器距离不超
过1 0 0 m。
2) 网络的物理布线采用星型结构，便于提高可靠性和传输效率.
3) 结构化布线的所有设备(配线架、双绞线等）均采用5类标准,以满足1 0 M b p s用户的需
求以及向1 0 0 M b p s、1 0 0 0 M b p s转移.
4) 入网点用户的线路走阻燃P V C管或金属桥架，在环境不便于P V C管或金属桥架施工的地
方用金属蛇皮管与P V C管或金属架相衔接。
5. 实施
（1) 楼宇物理布线结构
楼宇间计算机网络布线系统结构如图1 0 — 1所示。
（2） 建立用户结点数
某医院网络布线共建立了3 3 9个用户点,具体如下：
门诊楼9 3个用户点
科技楼7 3个用户点
住院处1 3 0个用户点
综合楼2 6个用户点
传染病研究所9个用户点
儿科楼8个用户点
(3） 已安装R J-4 5插座数
在3 3 9个用户点中，除住院处9层的9 1 7、9 2 2房间因故未能安装外，其他各用户均已安装
到位。
6. 布线的质量与测试
1） 布线时依据方案确定线路，对于承重墙或难以实施的地方，均与院方及时沟通，确定线
路走向和选用的器材。
2) 在穿线工序时，做到穿线后,由监工确认是否符合标准后再盖槽和盖天花板，保证质量
达到设计要求。
3） 用户点的质量测试。
对于入网的用户点和有关线路均进行质量测试.
7. 入网用户点
入网的用户点均用D ATA C O M公司的L A N C AT V 5类电缆测试仪进行线路测试,并对集线器
-集线器间的线路测试结果全部合格。测试结果报告请见附录(略）。
三、工程特点
某医院网络布线工程具有下列特点：
(1） 本网络系统是先进的，具有良好的可扩充性和可管理性;
(2) 支持多种网络设备和网络结构；
（3） 不仅能够支持3 C o m公司的高性能以太网交换机和管理的智能集线器实现的快速以太网
交换机为主干的网络,在需要开展宽带应用时，只要升级相应的设备，便可转移到千兆位以
太网.
四、工程文档
某网络系统集成公司向某医院提供下列文档:
1） 某医院计算机网络系统一期工程技术方案；
2) 某医院计算机网络结构化布线系统设计图；
3) 某医院计算机网络结构化布线系统工程施工报告；
4） 某医院计算机网络结构化布线系统测试报告;
5) 某医院计算机网络结构化布线系统工程物理施工图；
6） 某医院计算机网络结构化布线系统工程设备连接报告；
7） 某医院计算机网络结构化布线系统工程物品清单。
五、结束语
在某医院计算机网络布线工程交付验收之时，我们感谢院领导和有关部门的支持和大力帮
助；感谢医院计算中心的同志给予的大力协助和密切合作；为协同工程施工，医院的同志放弃
了许多个节假日，许多个夜晚加班加点工作,使我们非常感激。在此，还要感谢设备厂商给我
们的支持和协助。
谢谢大家！
某网络系统集成公司
1 9 9 7年7月
5 鉴定会后资料归档
在验收、鉴定会结束后，将乙方所交付的文档材料，验收、鉴定会上所使用的材料一起交
给甲方的有关部门存档。
