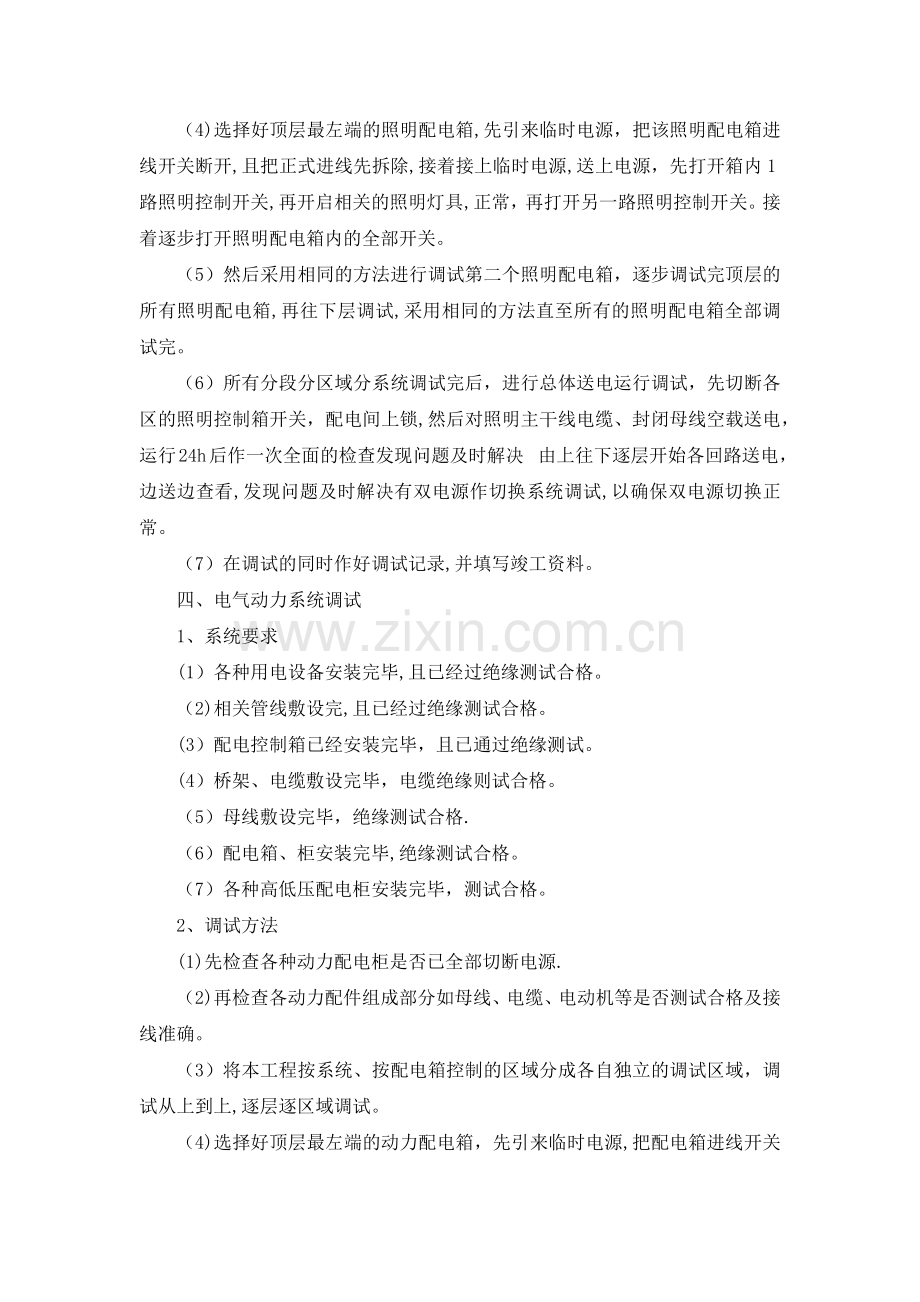

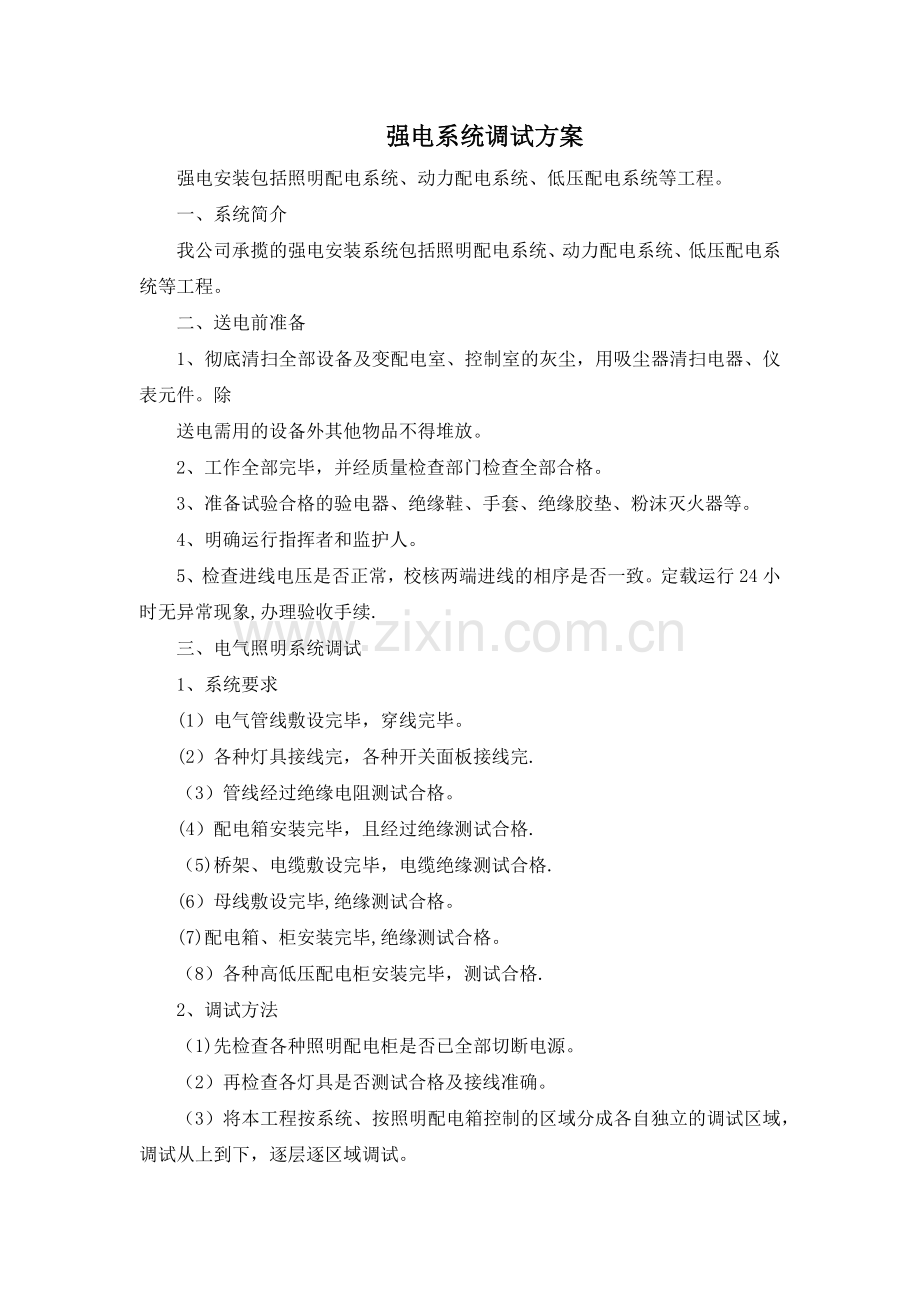

强电系统调试方案强电安装包括照明配电系统、动力配电系统、低压配电系统等工程。 一、系统简介 我公司承揽的强电安装系统包括照明配电系统、动力配电系统、低压配电系统等工程。 二、送电前准备1、彻底清扫全部设备及变配电室、控制室的灰尘，用吸尘器清扫电器、仪表元件。除送电需用的设备外其他物品不得堆放。 2、工作全部完毕，并经质量检查部门检查全部合格。 3、准备试验合格的验电器、绝缘鞋、手套、绝缘胶垫、粉沫灭火器等。 4、明确运行指挥者和监护人。 5、检查进线电压是否正常，校核两端进线的相序是否一致。定载运行24小时无异常现象,办理验收手续. 三、电气照明系统调试 1、系统要求 (1）电气管线敷设完毕，穿线完毕。 (2）各种灯具接线完，各种开关面板接线完. （3）管线经过绝缘电阻测试合格。 (4）配电箱安装完毕，且经过绝缘测试合格. （5)桥架、电缆敷设完毕，电缆绝缘测试合格. (6）母线敷设完毕,绝缘测试合格。 (7)配电箱、柜安装完毕,绝缘测试合格。（8）各种高低压配电柜安装完毕，测试合格. 2、调试方法 （1)先检查各种照明配电柜是否已全部切断电源。 （2）再检查各灯具是否测试合格及接线准确。 （3）将本工程按系统、按照明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。 （4)选择好顶层最左端的照明配电箱,先引来临时电源，把该照明配电箱进线开关断开,且把正式进线先拆除,接着接上临时电源,送上电源，先打开箱内1路照明控制开关,再开启相关的照明灯具,正常，再打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。 （5）然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱,再往下层调试,采用相同的方法直至所有的照明配电箱全部调试完。 （6）所有分段分区域分系统调试完后，进行总体送电运行调试，先切断各区的照明控制箱开关，配电间上锁,然后对照明主干线电缆、封闭母线空载送电，运行24h后作一次全面的检查发现问题及时解决由上往下逐层开始各回路送电，边送边查看,发现问题及时解决有双电源作切换系统调试,以确保双电源切换正常。 （7）在调试的同时作好调试记录,并填写竣工资料。 四、电气动力系统调试 1、系统要求 (1）各种用电设备安装完毕,且已经过绝缘测试合格。 （2)相关管线敷设完,且已经过绝缘测试合格。 (3）配电控制箱已经安装完毕，且已通过绝缘测试。(4）桥架、电缆敷设完毕，电缆绝缘则试合格。 （5）母线敷设完毕，绝缘测试合格. （6）配电箱、柜安装完毕,绝缘测试合格。 （7）各种高低压配电柜安装完毕，测试合格。 2、调试方法 (1)先检查各种动力配电柜是否已全部切断电源. （2)再检查各动力配件组成部分如母线、电缆、电动机等是否测试合格及接线准确。 （3）将本工程按系统、按配电箱控制的区域分成各自独立的调试区域，调试从上到上,逐层逐区域调试。 （4)选择好顶层最左端的动力配电箱，先引来临时电源,把配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源,送上电源，先打开箱内1路动力控制开关,再开启相关的动力设备，正常,打开另一路照明控制开关.接着逐步打开照明配电箱内的全部开关。 (5）然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试,采用相同的方法直至所有的照明配电箱全部调试完. （6)所有分段分区域分系统调试完后，进行总体送电运行调试，先切断各区的照明控制箱开关，配电间上锁然后对照明主干线电缆、封闭母线空载送电，运行24h后作一次全面的检查发现问题及时解决由上往下逐层开始各回路送电，边送边查看,发现问题及时解决有双电源作切换系统调试,以确保双电源切换正常。 （7)在调试的同时作好调试记录，并填写竣工资料。 3、设备调试运行 （1）设备单机调试所有设备安装工作完成后，应对设备的安装情况,进行仔细的检查，根据技术资料，检查设备润滑、电气接线、电气绝缘、转动部分的防护措施，并对设备安装现场进行清理，做好试车前的准备工作。 设备的试车,应根据设备生产厂家的技术资料进行,或生产厂家有关技术人员进行现场指导。组织有关技术、安装、配合专业等人员，成立试车小组,使设备试车工作有序进行。 设备试车应先进行设备点动，检查设备的转动方向,是否与要求一致，而后进行单机试运转，试车当中，对设备的各项技术参数，进行测量、检查包括运转电流、设备转速，设备温升,振动情况、润滑情况并按照要求作好试运转记录. (2)系统试运行 1）配电柜的试运行。 A配电柜试运行前,检查配电柜内有无杂物，安装是否符合质量评定标准，相色、铭牌号是否齐全。 B在未关闭主开关时,直投柜要校相. C将开关柜内各分开关处于断开位置.当主开关闭合后，逐个合上分开关。 D在空载情况下，检查各保护装置的手动、自动是否灵活可靠. E在负载运行的情况下,切断弱电系统中的线路,测弱电端子、感应电是否符合厂家要求。 F送电空载运行24小时,无异常现象，经监理工程师及业主检查确认后，向监理公司及业主方各报一份存档。 （3）系统联合调试 工程最终的调试是重中之重，关系到工程的最终使用功能. A各系统必须单独编制调试方案，并报总包商批准后方可实施。B调试计划见总控计划和各专业验收计划。 C设备安装工程具备联动无负荷试车条件,我方依据审批通过的调试方案组织试车,并在试车48小时前通知业主、各分包商参加，通知包括试车内容、时间、地点和对业主及其它专业分承包商应作准备工作的要求，按要求做好准备工作,配合进行系统联动调试。试车通过，双方代表在试车记录上签字。
