建筑给水排水工程(第五版)复习资料.doc

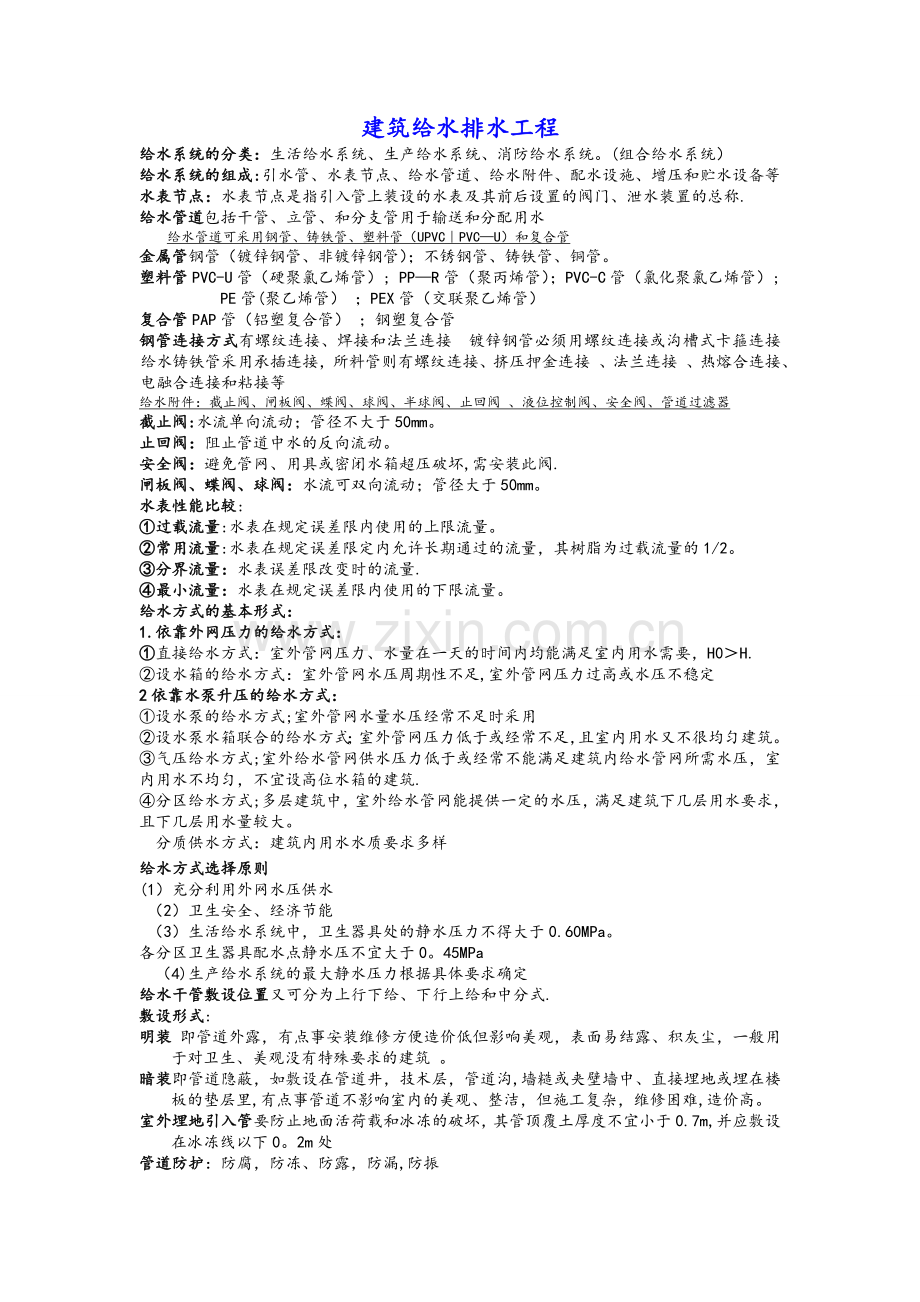

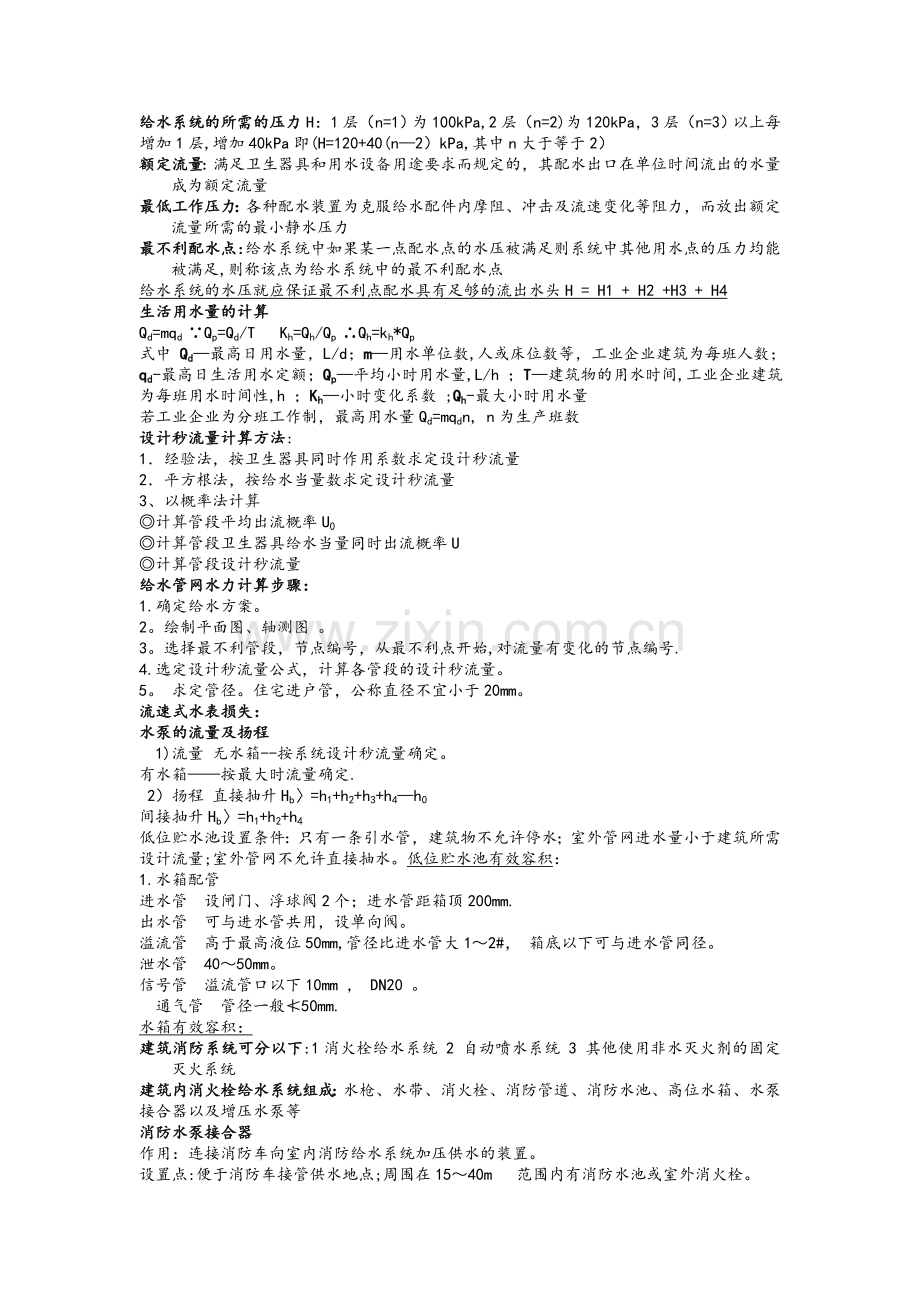

建筑给水排水工程给水系统的分类：生活给水系统、生产给水系统、消防给水系统。(组合给水系统）给水系统的组成:引水管、水表节点、给水管道、给水附件、配水设施、增压和贮水设备等水表节点：水表节点是指引入管上装设的水表及其前后设置的阀门、泄水装置的总称.给水管道包括干管、立管、和分支管用于输送和分配用水给水管道可采用钢管、铸铁管、塑料管（UPVCPVCU）和复合管金属管钢管（镀锌钢管、非镀锌钢管）；不锈钢管、铸铁管、铜管。塑料管PVC-U管（硬聚氯乙烯管）; PPR管（聚丙烯管）；PVC-C管（氯化聚氯乙烯管）; PE管(聚乙烯管） ；PEX管（交联聚乙烯管）复合管PAP管（铝塑复合管） ；钢塑复合管 钢管连接方式有螺纹连接、焊接和法兰连接 镀锌钢管必须用螺纹连接或沟槽式卡箍连接 给水铸铁管采用承插连接，所料管则有螺纹连接、挤压押金连接 、法兰连接 、热熔合连接、电融合连接和粘接等给水附件：截止阀、闸板阀、蝶阀、球阀、半球阀、止回阀 、液位控制阀、安全阀、管道过滤器截止阀:水流单向流动；管径不大于50mm。止回阀：阻止管道中水的反向流动。安全阀：避免管网、用具或密闭水箱超压破坏,需安装此阀.闸板阀、蝶阀、球阀：水流可双向流动；管径大于50mm。水表性能比较:过载流量:水表在规定误差限内使用的上限流量。常用流量:水表在规定误差限定内允许长期通过的流量，其树脂为过载流量的1/2。分界流量：水表误差限改变时的流量.最小流量：水表在规定误差限内使用的下限流量。给水方式的基本形式：1. 依靠外网压力的给水方式：直接给水方式：室外管网压力、水量在一天的时间内均能满足室内用水需要，H0H.设水箱的给水方式：室外管网水压周期性不足,室外管网压力过高或水压不稳定2依靠水泵升压的给水方式：设水泵的给水方式;室外管网水量水压经常不足时采用设水泵水箱联合的给水方式；室外管网压力低于或经常不足，且室内用水又不很均匀建筑。气压给水方式;室外给水管网供水压力低于或经常不能满足建筑内给水管网所需水压，室内用水不均匀，不宜设高位水箱的建筑.分区给水方式;多层建筑中，室外给水管网能提供一定的水压，满足建筑下几层用水要求，且下几层用水量较大。 分质供水方式：建筑内用水水质要求多样 给水方式选择原则(1）充分利用外网水压供水 （2）卫生安全、经济节能 （3）生活给水系统中，卫生器具处的静水压力不得大于0.60MPa。各分区卫生器具配水点静水压不宜大于0。45MPa （4)生产给水系统的最大静水压力根据具体要求确定给水干管敷设位置又可分为上行下给、下行上给和中分式.敷设形式:明装 即管道外露，有点事安装维修方便造价低但影响美观，表面易结露、积灰尘，一般用于对卫生、美观没有特殊要求的建筑 。暗装即管道隐蔽，如敷设在管道井，技术层，管道沟,墙糙或夹壁墙中、直接埋地或埋在楼板的垫层里,有点事管道不影响室内的美观、整洁，但施工复杂，维修困难,造价高。室外埋地引入管要防止地面活荷载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m,并应敷设在冰冻线以下0。2m处管道防护：防腐，防冻、防露，防漏,防振给水系统的所需的压力H：1层（n=1）为100kPa,2层（n=2)为120kPa，3层（n=3）以上每增加1层,增加40kPa即(H=120+40(n2）kPa,其中n大于等于2）额定流量：满足卫生器具和用水设备用途要求而规定的，其配水出口在单位时间流出的水量成为额定流量最低工作压力：各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力，而放出额定流量所需的最小静水压力最不利配水点:给水系统中如果某一点配水点的水压被满足则系统中其他用水点的压力均能被满足,则称该点为给水系统中的最不利配水点给水系统的水压就应保证最不利点配水具有足够的流出水头H = H1 + H2 +H3 + H4生活用水量的计算Qd=mqd Qp=Qd/T Kh=Qh/Qp Qh=kh*Qp式中 Qd最高日用水量，L/d；m用水单位数,人或床位数等，工业企业建筑为每班人数；qd-最高日生活用水定额；Qp平均小时用水量,L/h ；T建筑物的用水时间,工业企业建筑为每班用水时间性,h ；Kh小时变化系数 ;Qh-最大小时用水量若工业企业为分班工作制，最高用水量Qd=mqdn, n为生产班数设计秒流量计算方法:1 经验法，按卫生器具同时作用系数求定设计秒流量2平方根法，按给水当量数求定设计秒流量3、以概率法计算 计算管段平均出流概率U0计算管段卫生器具给水当量同时出流概率U计算管段设计秒流量给水管网水力计算步骤： 1.确定给水方案。 2。绘制平面图、轴测图 。3。选择最不利管段，节点编号，从最不利点开始,对流量有变化的节点编号. 4.选定设计秒流量公式，计算各管段的设计秒流量。5。 求定管径。住宅进户管，公称直径不宜小于20mm。流速式水表损失：水泵的流量及扬程 1)流量 无水箱-按系统设计秒流量确定。有水箱按最大时流量确定. 2）扬程 直接抽升Hb=h1+h2+h3+h4h0间接抽升Hb=h1+h2+h4低位贮水池设置条件：只有一条引水管，建筑物不允许停水；室外管网进水量小于建筑所需设计流量;室外管网不允许直接抽水。低位贮水池有效容积：1.水箱配管 进水管 设闸门、浮球阀2个；进水管距箱顶200mm.出水管 可与进水管共用，设单向阀。溢流管 高于最高液位50mm,管径比进水管大12#， 箱底以下可与进水管同径。泄水管 4050mm。 信号管 溢流管口以下10mm ， DN20 。 通气管 管径一般50mm. 水箱有效容积：建筑消防系统可分以下:1消火栓给水系统 2 自动喷水系统 3 其他使用非水灭火剂的固定灭火系统建筑内消火栓给水系统组成：水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器以及增压水泵等消防水泵接合器 作用：连接消防车向室内消防给水系统加压供水的装置。设置点:便于消防车接管供水地点;周围在1540m 范围内有消防水池或室外消火栓。充实水柱长度：由水枪喷嘴起到射流90水柱水量穿过直径38cm圆圈处的一段射流长度。 消火栓的布置：1。设有消防给水的建筑物，其各层均应设置消火栓。 2。栓口距地面1.10m。 3。设在明显、易于取用的地点（走廊、楼梯间、大厅入口处）； 4。大空间或大房间消火栓应首先考虑设置在疏散门附近，不应设在死角位置。 5。消防电梯前室应设消火栓。 6.建筑屋顶应设一个装有压力显示装置的检验用消火栓。建筑物火灾危险等级轻危险级中危险级(级和级）严重危险级（级和级）仓库危险级（级、级、级)
