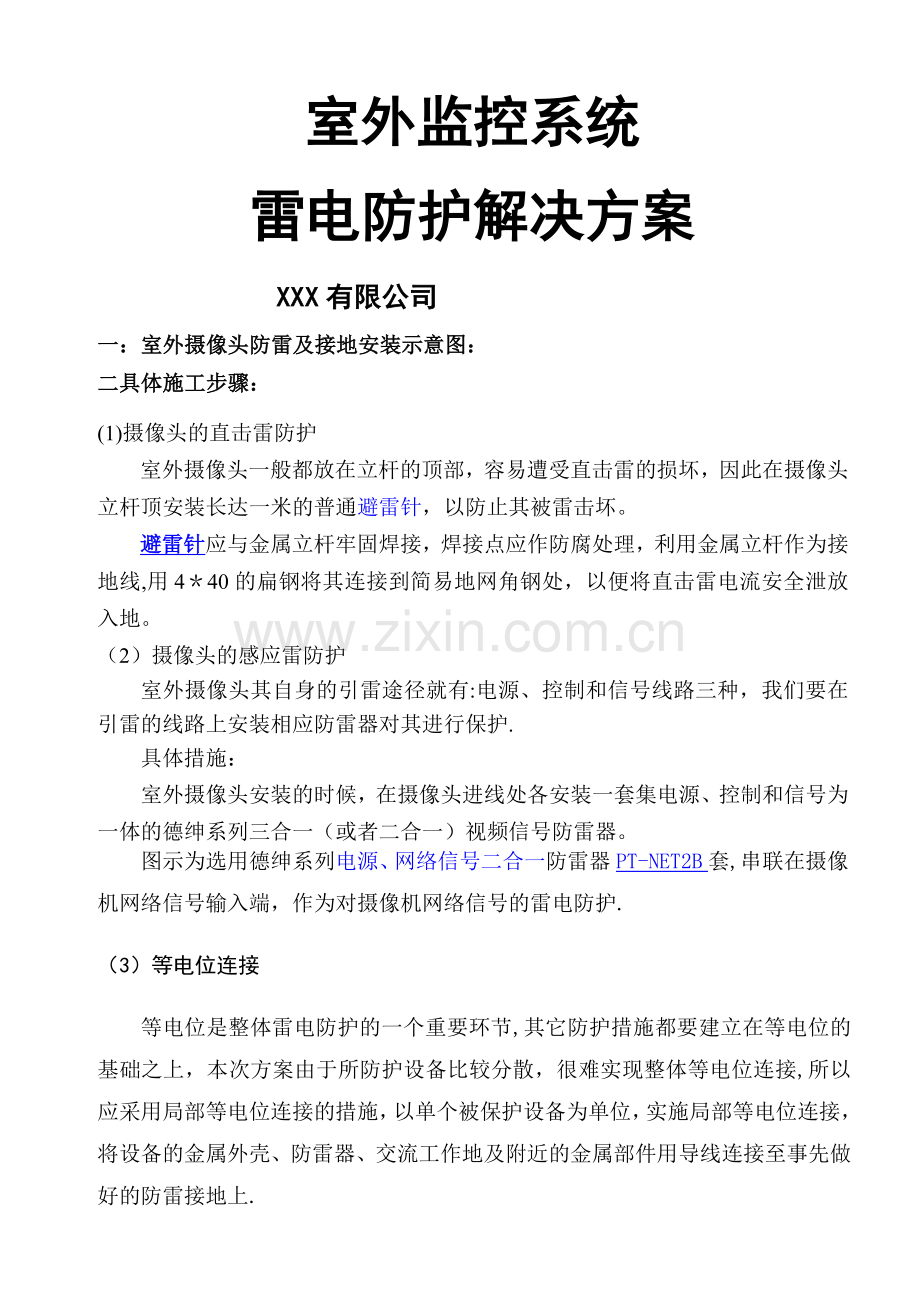

室外监控系统
雷电防护解决方案
XXX有限公司
一：室外摄像头防雷及接地安装示意图：
二具体施工步骤：
(1)摄像头的直击雷防护
室外摄像头一般都放在立杆的顶部，容易遭受直击雷的损坏，因此在摄像头立杆顶安装长达一米的普通避雷针，以防止其被雷击坏。
避雷针应与金属立杆牢固焊接，焊接点应作防腐处理，利用金属立杆作为接地线,用4＊40的扁钢将其连接到简易地网角钢处，以便将直击雷电流安全泄放入地。
（2）摄像头的感应雷防护
室外摄像头其自身的引雷途径就有:电源、控制和信号线路三种，我们要在引雷的线路上安装相应防雷器对其进行保护.
具体措施：
室外摄像头安装的时候，在摄像头进线处各安装一套集电源、控制和信号为一体的德绅系列三合一（或者二合一）视频信号防雷器。
图示为选用德绅系列电源、网络信号二合一防雷器PT-NET2B套,串联在摄像机网络信号输入端，作为对摄像机网络信号的雷电防护.
（3）等电位连接
等电位是整体雷电防护的一个重要环节,其它防护措施都要建立在等电位的基础之上，本次方案由于所防护设备比较分散，很难实现整体等电位连接,所以应采用局部等电位连接的措施，以单个被保护设备为单位，实施局部等电位连接，将设备的金属外壳、防雷器、交流工作地及附近的金属部件用导线连接至事先做好的防雷接地上.

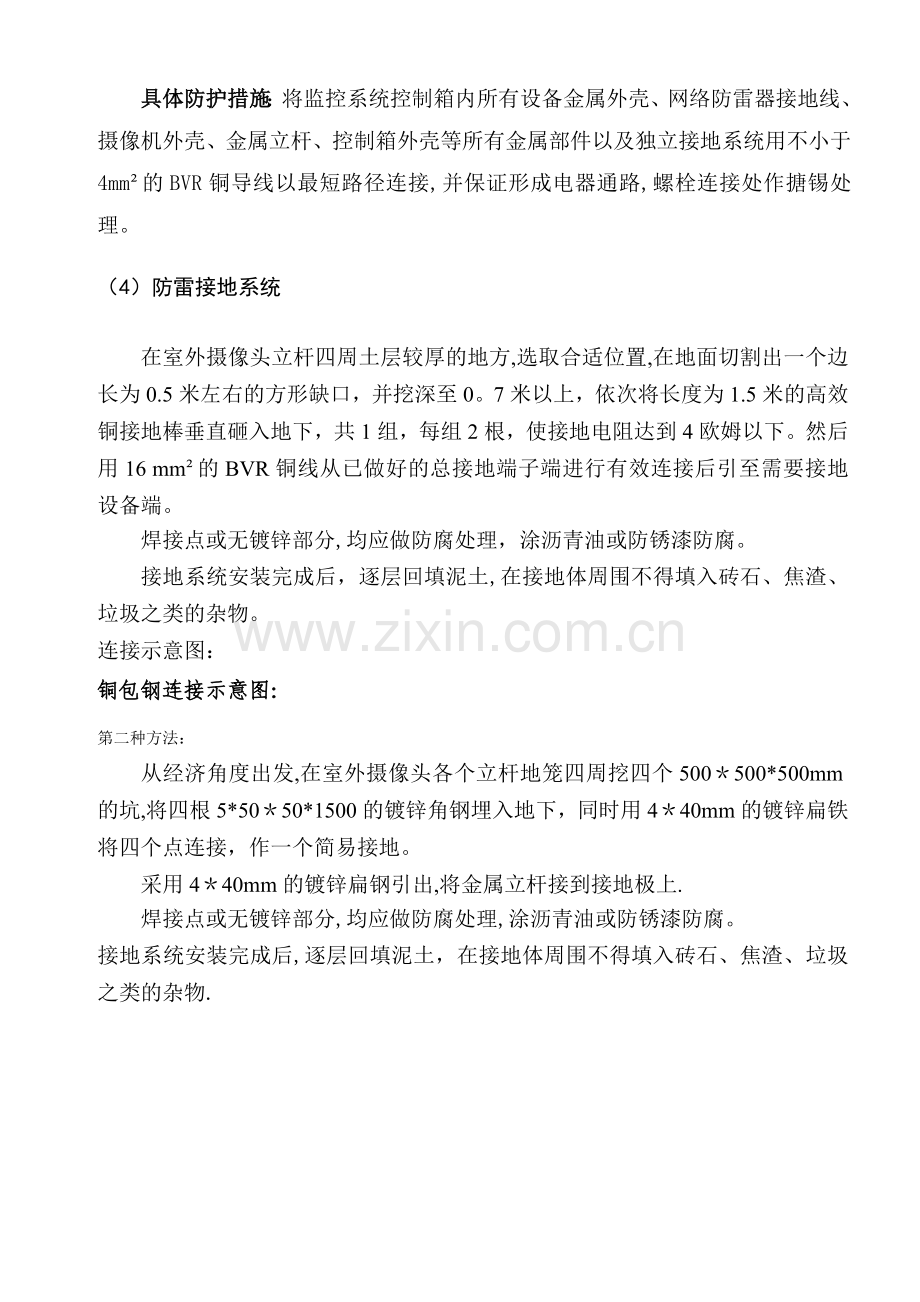

具体防护措施：将监控系统控制箱内所有设备金属外壳、网络防雷器接地线、摄像机外壳、金属立杆、控制箱外壳等所有金属部件以及独立接地系统用不小于4mm²的BVR铜导线以最短路径连接,并保证形成电器通路,螺栓连接处作搪锡处理。
（4）防雷接地系统
在室外摄像头立杆四周土层较厚的地方,选取合适位置,在地面切割出一个边长为0.5米左右的方形缺口，并挖深至0。7米以上，依次将长度为1.5米的高效铜接地棒垂直砸入地下，共1组，每组2根，使接地电阻达到4欧姆以下。然后用16 mm²的BVR铜线从已做好的总接地端子端进行有效连接后引至需要接地设备端。
焊接点或无镀锌部分,均应做防腐处理，涂沥青油或防锈漆防腐。
接地系统安装完成后，逐层回填泥土,在接地体周围不得填入砖石、焦渣、垃圾之类的杂物。
连接示意图：
铜包钢连接示意图：
第二种方法：
从经济角度出发,在室外摄像头各个立杆地笼四周挖四个500＊500*500mm的坑,将四根5*50＊50*1500的镀锌角钢埋入地下，同时用4＊40mm的镀锌扁铁将四个点连接，作一个简易接地。
采用4＊40mm的镀锌扁钢引出,将金属立杆接到接地极上.
焊接点或无镀锌部分,均应做防腐处理,涂沥青油或防锈漆防腐。
接地系统安装完成后,逐层回填泥土，在接地体周围不得填入砖石、焦渣、垃圾之类的杂物.
