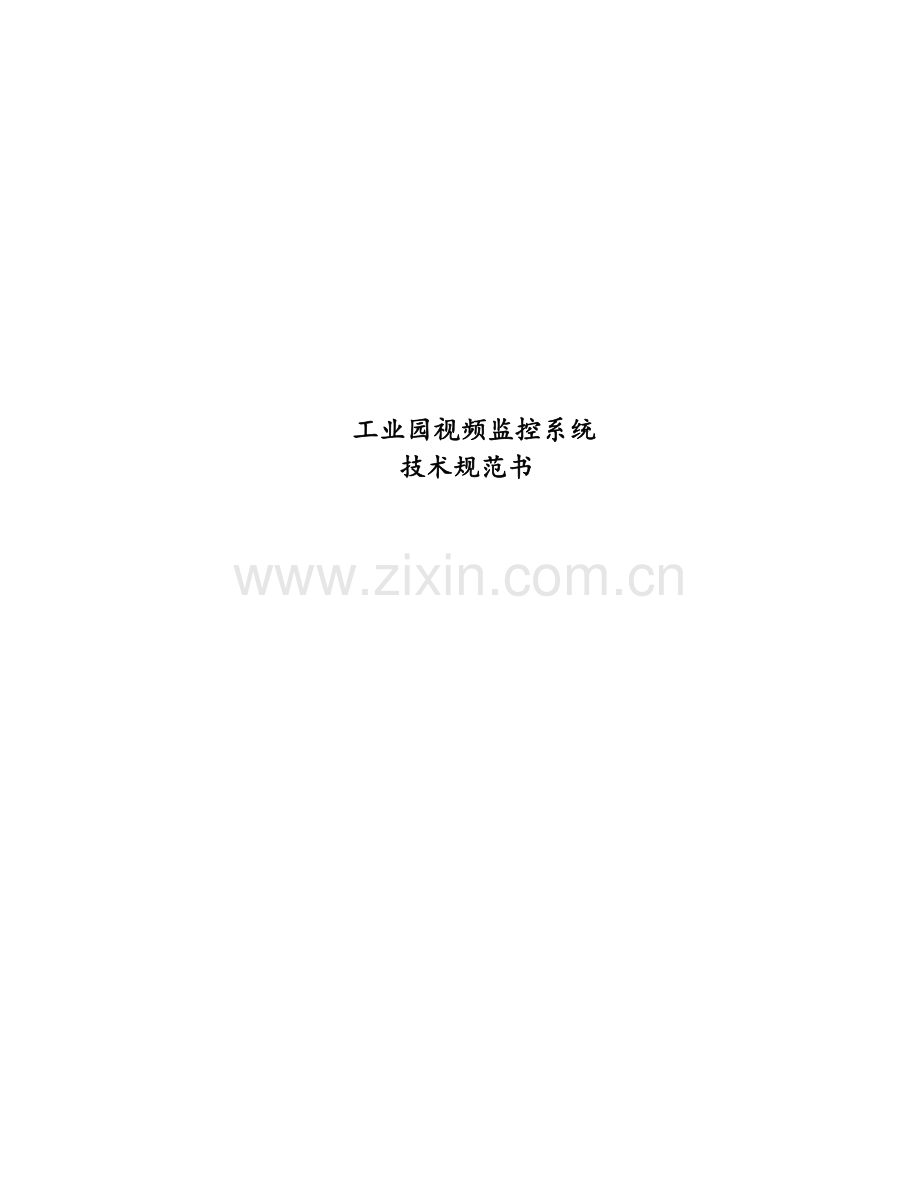

工业园视频监控系统技术规范书.doc

工业园视频监控系统 技术规范书一、总 则1.1 本规范书对投标方提供的工业园视频监控系统提出了技术方面和有关方面的要求，它包括系统概况、功能、设计原则、容量、传输方式、设备性能、安装、调试、投用等方面的要求。1.2 本规范书提出了最低限度的要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和有关国家标准的优质产品，1.3 本规范书提供了一个基本的视频监控整体方案，各投标方除须满足本方案的要求外，可在本方案的基础上为用户提供一个更好的设计和产品方案（招标方有权不采用的），本方案中的任何疏漏不应成为投标方提供不合格系统及产品的借口。1.4 各投标方必须就方案中各项要求的实现逐一详细论述，特别是分控中心（各分厂）和总控中心（调度中心）集中管理、控制、多客户端转发及报警联动的要求。1.5 如果投标方的投标书与本规范书有偏差，应以书面形式提出，并对每一点都作详细说明。1.6 投标方应书面承诺：所投系统是满足本次标书要求的、全新的产品，如发生不能满足标书要求的情况，投标方应予免费更换新产品或招标方指定的能满足要求的产品。1.7 各投标方提供的产品品牌必须有厂家的授权书，各主要设备必须提供检测报告、产品质量证书及生产许可证。产品品牌除按方案中的要求提供外，其它产品必须是性能先进稳定的国际国内著名品牌并且还能便捷快速的予以维修维护。任何有意或无意提供假冒伪劣产品的行为都将导致废标、没收保证金及承担因此而造成的所有损失。1.8 对构成视频监控系统的每种产品都要报出详细的规格型号、单价、合计单项价、总价、产地、质保期限及使用寿命。 1.9 鲁西化工工业园视频监控系统配置清单为本方案的基本配置清单，各投标方投报的视频监控系统必须保证并承诺其全面性、完整性、系统性、先进性、稳定性和开放性。任何有意或无意的疏漏都将可能导致其废标及保证金的没收。1.10 各投标方应有作同类视频监控系统的经验及提供不少于三家的业绩。1.11 本规范书经供需双方确认后作为订货合同的附件，与合同正文具有同等法律效力。二、系统整体方案（一）、系统组成本视频监控系统为复合型网络数字视频监控系统，由摄像部分、传输部分、显示与记录部分、控制部分组成。前端摄像部分采用传统成熟的摄像设备；中间传输部分采用视频线、共缆及光缆的混合传输方式，从摄像机到各分厂采用NE-9000总线传输方式，从各分厂到调度中心采用光缆传输方式；室内的显示与记录部分采用工业监视器、计算机终端、大屏幕、网络硬盘录像机；控制部分为网络硬盘录像机、流媒体服务器、视频管理服务器、多屏处理器、管理软件等。安防监控的监控点就近并入各分厂的一级网络，共用传输部分，进入各服务器室后，解出相应音视频报警等信号后进入安防专用的硬盘录像机，然后，各硬盘录像机组成网络由视频管理服务器统一管理。安防信号进入调度中心后，把安防的所有信号组成独立单元组送到另外一个单独的监控中心进行使用，同时在调度中心也可对安防信号进行显示和控制。在尿素项目分控中心除了实现对自己所辖区域监控信号实时监控外，同时要实现对所有安防监控点信号的实时监看控制。（二）、系统结构工业园视频监控系统由三级网络组成：一级网络以各分厂（尿素项目、水汽项目及蓝威公司）为中心，前端摄像部分采集到的各视频信号通过NE-9000总线传输方式送到各分厂的视频服务器室，进入网络硬盘录像机进行实时记录存储，各网络硬盘录像机、交换机、视频管理服务器及流媒体服务器、计算机终端组成网络，视频管理服务器及流媒体服务器对本网络中的各硬盘录像机进行统一的管理和控制，从而实现对各摄像点的实时显示与控制，并实现对多客户端的视频流转发，同时将各视频信号以网络信号的形式上传至园区调度中心；在各分厂的有关岗位和部门设立计算机终端接入本网络，实现对重要设备、重要区域、重要监控点的监控，以确保及时有效的对安全生产进行控制。 二级网络由各分厂的流媒体服务器、调度中心的中心管理视频服务器、矩阵、大屏幕系统、控制计算机、各计算机终端组成，中心管理视频服务器对各分厂的流媒体服务器进行统一的管理和控制，以实现对各分厂所有摄像点的实时显示、集中控制及对网络硬盘录像机的访问查询，然后通过网络视频矩阵将信号送大屏幕系统及各计算机终端进行实时显示。三级网络是将中心管理视频服务器通过硬件防火墙及企业级网关接入园区局域网，以便局域网用户进行实时访问与查询。（三）、基本功能 为确保生产安全，实时监控危险源、重要工艺设备、重要区域，及时发现问题、排除隐患；提高自动化程度，减轻工人劳动强度；加强劳动纪律及生产管理，辅助调查分析；实现“人防与技防相结合”，建立安全文明和谐的工作及生产环境，设立本视频监控系统。本系统实现三级监控功能，摄像资源共享，在各级监控网络中根据不同权限均能实现对图像的实时显示、控制、报警、移动侦测、录像存储回放，在各级网络中以计算机终端的形式对图像监控、高清显示。可以对各视频图像进行分组、分区，灵活组合；能够在大屏幕上实现图像监控，支持单画面和多画面模式的实时图像浏览；能够实现支持每幅画面的手动切换和自动轮巡，且轮巡间隔可设置。 安防基本功能：1、控制操作灵活方便，当保安人员未按规定对车辆进行安全检查时，系统自动报警并在监控中心自动弹出现场图像。 2、方便各级领导的远程监看、控制，整个系统性能稳定，技术先进，实现视频、报警、对讲等各系统的联动。 3、园区周界发生警情，可以对其喊话广播。 4、可以监听门岗的声音，与门岗进行对话、向门岗传达信息，当有紧急情况门岗可以紧急呼叫与监控中心对话。 5、有外来车辆进入园区，门岗要进行安全检查，如不进行检查，则自动产生报警，报警信号直接传到监控中心。 6、有非法闯入厂区周界范围或某些区域，摄像机自动录像并产生报警。 7、利用系统的周界警戒和图像处理软件，及时发现跨越用户预设的、无形警戒边界的目标，在图像上发出报警信号并自动记录到存储设备。 8、当某处发生报警，通过软件设置，将警情通知到监控中心、分控中心、分控站等所有监控点的其中某个单位或多个单位。对于发生的警情，软件能提供多种警情确认模式和上报模式，可以根据需方的具体需求灵活设置。 9、提供直观的三维电子地图，在该地图上，各个监控点一目了然，在告警发生时，警情的发生位置和警力的分布在电子地图上以醒目的图标进行显示，指挥中心可以根据该地图在第一时间对警情做出判断和反应。（四）、系统设计原则本系统设计遵循安全实用、技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、复合的、完整的、全面的；设计方案考虑到科学性、合理性、可操作性。具体原则：1、先进性与适用性体现当前计算机控制技术、计算机网络技术、电子技术、通信技术，适应时代发展的要求。尽量采用先进技术产品设备，采用国际最新MPEG4/H.264图像硬件编解码处理技术，图像清晰，画面质量高，占用带宽小，实时性强，可以根据需求调节帧数、分辨率、图像质量等。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供安全、方便、快捷为准则。系统的安装调试、软件编程和操作使用应简便易行，容易掌握，适合中国国情和本项目的特点。，系统采用，2、经济性与实用性 充分考虑实际需要和信息技术发展趋势，根据现场环境，设计选用功能适合现场情况、符合实际要求的系统配置，通过严密、有机、灵活的组合，实现最佳的性能价格比，以节约工程投资，同时保证系统功能实施的需求。采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性，并作到系统工作稳定可靠，维护简单；软件使用界面友好，达到智能化控制。3、可靠性与安全性系统的可靠性是第一位的，在设计中充分考虑系统的安全，依照安全国家标准采取安全管理措施，保证网路的安全可靠运行，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完整的系统管理策略，并实行操作权限管理，保证统一、规范管理，以保证系统的运行安全。4、开放性以现有成熟的产品为对象设计，同时考虑到周边信息通信环境的现状和技术的发展趋势，具有网络通讯口，以实现远程控制。采用现场总线结构的开放性系统，实现与未来设备的更多互连和互操作，且能方便地融于互联网中。5、可扩展性系统设计中考虑今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，在设计中留有一定余量，以满足今后的发展要求。在系统需要扩展时，前端设备数量将灵活增加，不改变系统的运行方式，以保证投资安全。6、资源共享 所有摄像资源均可在各级网络中被灵活运用，实现资源共享，系统建立基于C/S架构和B/S架构两种组网技术，可以方便灵活的使用系统资源。视频延时小于0.5S。 7、设备选型原则：摄像机品牌：LG 三星 SONY云台、护罩、解码器、支架：耐特微电、YAAN、嘉安(JM)网络硬盘录像机品牌：海康威视 大华其它产品选用国际或国内著名品牌（五）、系统容量 尿素项目监控点数量：108点 水汽项目监控点数量：36点 蓝威公司监控点数量：31点 安防监控点数量：53点 监控点布置详见工业园视频监控系统监控点布置图 （六）、传输部分简介 考虑到生产厂区的特殊环境，干扰信号强后期扩容等情况，整个系统采用共缆总线传输方式，在监控点图像信号传输、控制信号回传时，线缆的铺设方式以节约线缆、能有效抵抗电磁波、发射台等复杂环境产生的各种干扰，维护方便为主，图像信号和控制信号实时传输。 园区的具体的现场实际情况，第一是园区面积大；第二是高压电缆及高压设备分布广且多，电磁波干扰严重；第三传输距离远，现场布线困难；第四考虑后期的扩容等情况。监控系统监控点到各分厂图像信号和控制信号的传输方式采用共缆总线传输方式，可有效解决上述情况，共缆传输具有传输距离远、抗干扰、施工方便和后期扩充容易，无需重新布线等优点。所有监控点图像信号和控制信号采用SYWV线缆传输到监控中心，网络结构以总线式结构为主，以节省线缆用量，尽量减少施工布线对厂区建筑结构的破坏，共缆总线产品必须具有公安部相应检测报告。系统前端根据摄像机的选用情况，用共缆（音）视频远传器及共缆数据远传器（音）把摄像机端的音视频及控制信号进行采集，红外对射报警信号经过报警模块转换后通过共缆音视频远传器或共缆音视频数据远传器传输至监控中心，N个监控点的N种信号集合后通过SWYV线缆进行传输，到各分控中心后通过共缆（音）视频还原器、报警还原器全部进行还原，还原出的音视频、报警信号进入网络硬盘录像机。控制信号通过共缆数据控制器发出后，经过同一根SWYV线缆传输到前端监控点给解码器对云台进行灵活控制。广播信号在调度中心通过广播主机转换后传输至前端通过音柱实现广播喊话功能。各分控中心到调度中心采用光缆传输方式，用光缆和光纤收发器来传输。调度中心采用解码主机或其它管理平台把各个分控中心的图像分解出来入大屏幕，即可以做到实时监控又可以访问历史资料。（七）、主要设备技术要求1、前端部分1.1摄像机：1.1.1彩色固定摄像机 LVC-S60HP 总/有效像素470K/440K镜头C/CS接口（可调C接口）光圈控制DC/AES/视频同步内/外同步水平分辨率500线最低照度0.4Lux (F1.0）视频输出复合视频1Vp-p(75)背光补偿开/关增益控制开/关白平衡自动/手动电子曝光自动光圈镜头/视频光圈镜头/自动电子快门(Max 1/100000秒)电源DC12V/AC 24V功率3.5W工作温度/湿度-10C-50 C / 0%RH80%RH储存温度/湿度-20C-60 C / 0%RH85%RH尺寸56(H) X 56(V) X 122.5(D)重量360g 1.1.2 22倍一体化摄像机 LVC-A911HP 总/有效像素470K/440K镜头22倍光学(f=3.9-85.8mm)CCDSONY ” Super HAD CCD信噪比大于48dB分辨率500线最低照度普通模式： 1Lux 电子慢快门：0 .01Lux镜头控制电压控制/RS-232C变倍速度慢速/中速/快速视频输出复合视频1Vp-p(75)日夜转换模式自动/外接触发背光补偿开/关白平衡自动/特殊/室内/室外/手动/键控自动电子快门1/50-1/100000秒电源DC12V功率5W工作温度/湿度-10C-50 C / 0%RH80%RH1.1.3半球型摄像机LVC-DV100HP CCD1/3“ Super HAD CCD镜头2.6mm6mm(F1.4)4.6mm9mm(F1.6)清晰度500电视线最低照度0.5Lux(F1.2)信噪比48dB同步内同步内/外同步(LL)仅使用AC24V型号电源DC12V /AC24V 可选1.1.4 27倍一体摄像机LVC-C300HP CCD1/4“ Super HAD CCD镜头27x (3.985.8mm)清晰度500线最低照度1.0Lux(F1.5)信噪比52dB特殊功能背光补偿数码变焦10倍电子变焦特殊功能移动侦测强光逆制功能1.2匀速球形云台 VD-2007WZ型 号VD-2007WZ规 格7室外全球水平转角0-355 6/秒1(无负载)俯仰转角 0-90 6/秒0.5(无负载)自动扫描允许自动扫描范围90 180 355环境温度0-60最大负载8kg上罩材料ABS塑料：适用于-40+108能接受182kpa 压力不变型下罩材料ABS塑料球罩颜色茶色/蓝色重 量5.2kg下罩透光损失茶色=1f/stop 蓝色=0.5f/stop 淡蓝色=0.25f/stop输入电压,功率24VAC 15W摄 像 机可选(推荐VD-8278AP)内置解码器内置1.3高速球形云台型号VD-SP3006W规格6室外全球水平旋转360连续旋转 180 速度记忆自动翻转旋转速度水平变速0.5/S-280/S 垂直变速0/S-180/S预置点数量128个可分别设置旋转速度及停留时间巡航组8组可编程路线,每组16个预置点两点扫描可设置扫描速度,停留时间操作菜单摄像机OSD菜单比例变倍六级遮蔽区2个自动复位可设置波特率1200/2400/4800/9600可选通讯RS485双向通讯控制协议Videotrec, Pelco-D,P, Kalatel, Samsung等AC适配器包含环境条件温度:-40C-60C 湿度:小于90%RH报警不包含,可选安装支架不包含,可选重量3.8kg 1.4 红外护罩GIR-C1100 90照明角度 内置专用开关电源，220VAC供电 内置12VDC摄像机接线端子 外观387(长)143(宽)110mm(高) 内部250(长)90(宽)100mm(高)需要恒温 防爆 自动恒温1.5室外重型云台PTS-301输入电压AC24V50/60Hz、AC110V/60 HzAC 220V/50 Hz外型尺寸200mm248mm（高）重量6kg材料铝合金模压铸成型旋转角度水平最大：350度，垂直：+60度旋转速度水平6度/秒，垂直3度/秒旋转限位外部限位柱可调反转方式在水平转动方式时瞬时反转（由反转切换器执行）负载水平：25kg垂直：12kg功能输入插头1.自动2.公共3.向下4.向上5.右转6.左传。工作温度普通型-10+55 H型-35+551.6室外解码器l 这是一款多路集成解码器，采用美国PIC单片机设计，超强抗死机；l 具有云台、镜头电机限时保护；l 220V过压保护，摄像机直流电源输出；l 云台自动、雨刷、射灯广播操作；l 镜头电压3-12VDC可调，云台电压24V/220VAC可调；l 多协议自动识别，适合众多硬盘录像系统；l 计算机控制，485/232通信。2、传输设备：2.1共缆数据远传器（音）（NE-9001VD）49860MHZ,采用进口芯片，双向传输设备，将摄像机视频信号转换为NE-9000总线信号，输出信号110db,可调节，同时可接受RS485控制信号，防水，防腐蚀，控制模块支持热插拔。音视频数据远传器可将前段音频传输至调度中心，同时可将报警信号转换后进行传输。2.2共缆视频远传器（NE-9001VP）采用进口芯片，49860MHZ，可将摄像机信号转换为特定的NE-9000总线信号，输出信号110db，可调节。2.3共缆视频远传器（音）采用进口芯片，49860MHZ，可将摄像机视频信号转换为特定的NE-9000总线信号，输出信号110db，可调节。前端音频信号可经该产品转换后传输至调度中心。视频调试度：87.5%视频幅度：1.0Vp-p。 2.4插入器NE-9000CR将N个摄像机信号进行混合后进入SWYV传输。2.5双向放大器（NE-9000SF）传输过程中，对上行及下行信号进行增益。最大输出电平110 db, 频率范围GC8130-47860 MHz。2.6共缆（音）视频还原器（NE-HY9008V）采用PLC频率合成技术、I2C总线控制方式，输入频率：49860（MHz），标准1U机箱，液晶显示，对特定信号可进行微调增益。可将前端音视频信号进行还原解出。220V供电。2.7共缆数据控制器(NE-9064D)可以将RS-232信号/RS-485信号转换为NE-9000总线控制信号，34-38MHz，数据通讯：9600bps，8位数据，无校验，1位停止。2.8共缆数据集散器（NE-9000JS）双向滤波，对RS485信号进行分区管理，控制更加灵活。1进4出。2.9报警模块开关量信号接入端口。供电电压：DC12V将开关信号转换为音频进行传输。功耗：1W相对湿度：85%2.10报警还原器将音频信号转换为报警信号，供电电压：AC220V，相对湿度：85%。2.11广播控制主机 大屏幕液晶显示、全中文菜单操作。 人性化设计，每步操作设有中文提示 釆用数字编码，遥控音箱自动开关机。 可预存多种音乐声。可随时录制复听。 设有电子锁。防止非管理人员操作。 设有紧急广播功能，即开即播传输频率：定制特定频率 频 偏：75KHz(100%调制度)载频允许误差：60dB谐波幅射强度：-60dB 频率响应：50-10000Hz，1dB 2.12音柱 功率25W，采用铝合金喷塑外壳，使外型美观大方。具有防雨、防尘等特点。接收频率：和主机频率对应 灵敏度：10UV失真度：1%信噪比：60dB 3、控制中心设备3.1海康威视第三代网络硬盘录像机，DVR、DVS 一体机（DS-8016HC）。视频压缩标准：H.264。 VIN 视频输入、AIN 音频输入接口； VOUT 本地监视、AOUT 本地监听接口； LINE IN 语音输入接口，USB 备份接口； VGA 显示器输出接口； RS-232、RS-485 串行接口，KEYBOARD 键盘接口； UTP 网络接口（同ETHERNET 网络接口）； ALARM IN 报警输入、ALARM OUT 报警输出模块； 接地端、AC110/220V 电源。3.2复码主机（CY-IP6600）能输出标准PAL或NTSC制式的视频信号以及音频信号支持计算机显示器和电视墙监视器同步显示支持文件、网络播放提供播放的统计参数：总时间、总帧数、当前帧帧号、当前时间等支持播放图像捕捉或某时间段转存新文件功能提供播放时（部分为文件方式专有）的操作有：播放、停止、暂停、快放、慢放、缩放、静音、循环播放、定位等功能。可同时在屏幕上输出视频，而且支持图像缩放（最大1024*768）。 三、工程服务及质量保证 1、供方负责对需方人员进行技术培训。2、根据需方要求，供方派人参加现场开箱验货。3、 供方必须指派两名以上有丰富工程经验、技术娴熟全面的工程师对工业园视频监控系统的现场安装全程进行指导，全面负责调试及投用，并对整个系统的完整性、先进性、稳定性、实用性、符合性负全责。4、质保期为系统正常投运后一年。5 、供方须对质保期内非人为损坏的产品给予无偿更换，质保期外只收取成本费。
