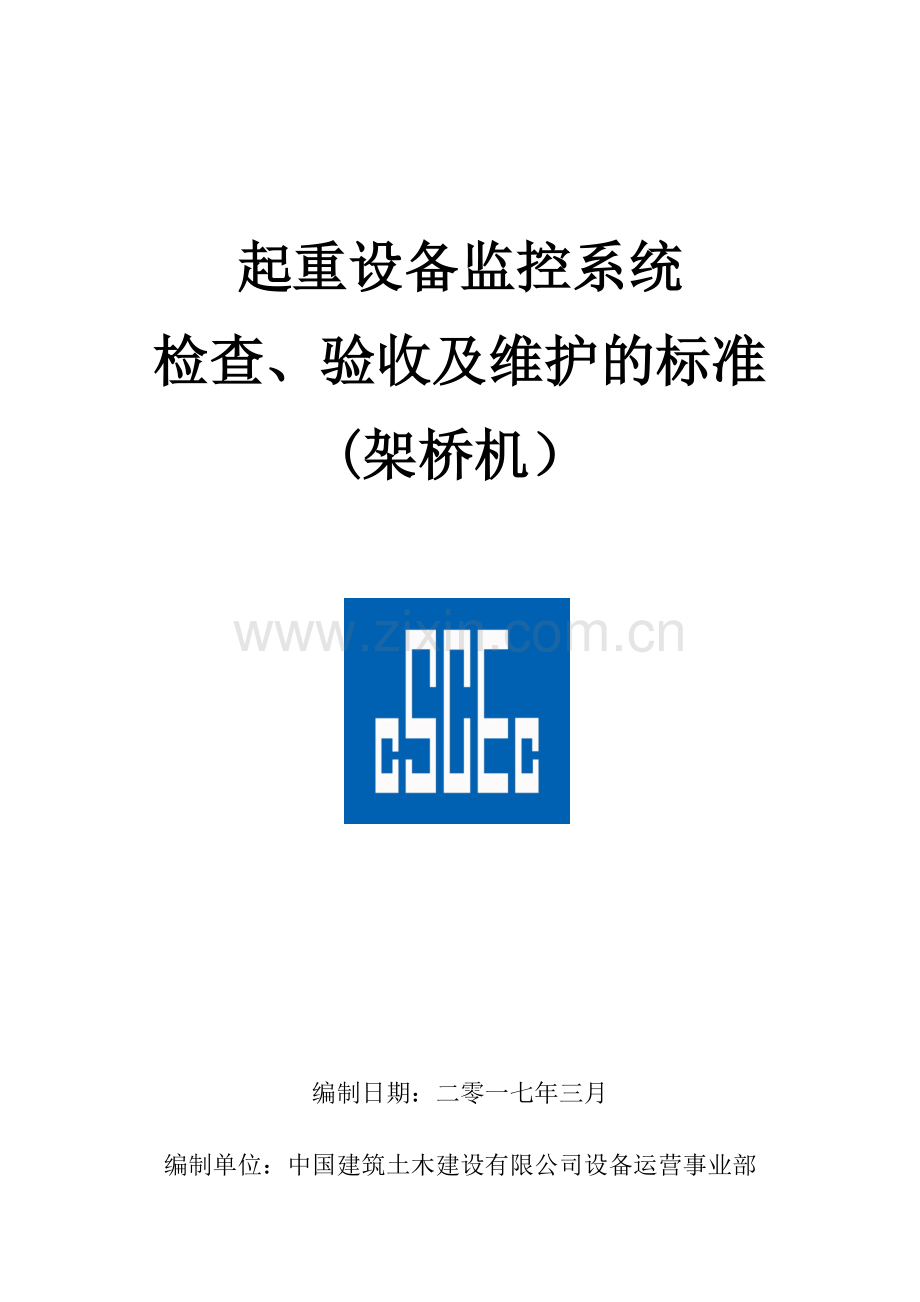

起重设备监控系统
检查、验收及维护的标准
(架桥机）

编制日期：二零一七年三月

编制单位：中国建筑土木建设有限公司设备运营事业部

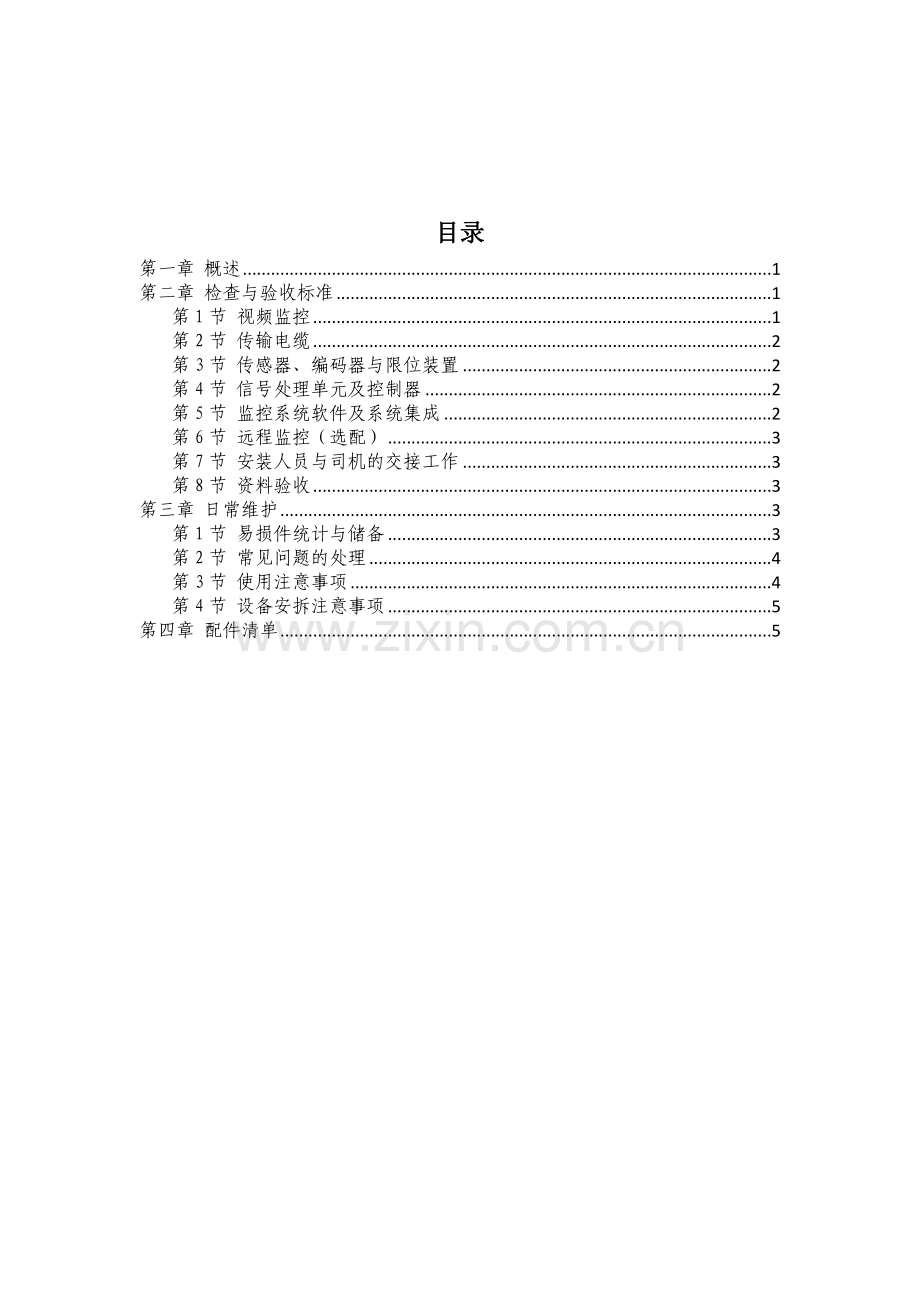

目录
第一章 概述 1
第二章 检查与验收标准 1
第1节 视频监控 1
第2节 传输电缆 2
第3节 传感器、编码器与限位装置 2
第4节 信号处理单元及控制器 2
第5节 监控系统软件及系统集成 2
第6节 远程监控（选配） 3
第7节 安装人员与司机的交接工作 3
第8节 资料验收 3
第三章 日常维护 3
第1节 易损件统计与储备 3
第2节 常见问题的处理 4
第3节 使用注意事项 4
第4节 设备安拆注意事项 5
第四章 配件清单 5

第一章 概述
起重机监控系统是独立的，能自动检测出起重机所吊载的质量及吊具所处的空间位置，并能显示出其额定载重量和实际载荷、天车运行的速度及位置。起重机监控系统实时监控检测起重机工况，自带诊断功能，快速危险状况报警及安全控制。具有黑匣子功能，自动记录作业时的危险工况，为事故分析处理提供依据。目前用于轮轨式提梁机、轮胎式起重机、和铁路架桥机等机械设备。
第二章 检查与验收标准
第1节 视频监控
1.1 摄像头清晰、有效且安装方式正确；
1.2 车载显示器画面清晰；
1.3 影像或参数的存储容量满足现场需要；
第2节 传输电缆
2.1 信号线具备屏蔽能力、不受其他因素干扰；
2.2 电缆的线号清晰、明确且不易丢失；
2.3 信号线、电源线走线时可余留少许的线缆长度，不可过多冗余；
2.4 线缆走线整齐且均用消防水带或波纹管包裹，不可裸露在外；
2.5 线缆外表无破损处、无过度氧化部位；
2.6 线缆规格满足现场施工需要；
第3节 传感器、编码器与限位装置
3.1 各传感器、编码器或限位器工作灵敏、有效；
3.2 安装方式正确且牢固，满足安全防护要求；
3.3 传感器、编码器具备防雨措施；
第4节 信号处理单元及控制器
4.1 触摸屏灵敏、有效；
4.2 供电电源稳定；
4.3 报警器灵敏、有效；
4.4 影像或参数的存储容量满足现场需要；
4.5 仪器仪表灵敏、有效；
4.6 显示器遥控器灵敏、有效；
第5节 监控系统软件及系统集成
5.1 监控系统的画面内没有与本设备无关的信息；
5.2 开机与操作系统的密钥简单易记；
5.3 界面监控的参数类型与功能满足施工需要；
5.4 数据更新的延迟时间在要求范围内；
5.5 各监控参数准确；
5.6 监控参数的上下限界值满足安全使用标准；
5.7 监控参数的精确值满足施工需要；
第6节 远程监控（选配）
6.1 监控系统具备远程监控功能；
6.2 远程监控的信息满足监测需求；
6.3 流量卡易办理、易续费、全网通；
第7节 安装人员与司机的交接工作
7.1 司机具备独立操作监控系统的能力；
7.2 司机熟知监控系统的使用注意事项；
7.3 司机了解监控系统常见的故障及处理措施；
第8节 资料验收
8.1 各配件的出厂合格证、说明书；
8.2 监控系统合格证、使用说明书；
8.3 监控系统安装方案；
8.4 监控系统电气图纸；
8.5 监控系统安装合同；
第三章 日常维护
第1节 易损件统计与储备
1.1 声光报警器（备件1套，电工更换）
1.2 接近开关（备件2套，电工更换）
1.3 摄像头（无维修能力，可不备件，直接联系厂家）
1.4 编码器（无维修能力，可不备件，直接联系厂家）
1.5 遥控板电池（备2节电池，司机更换）
1.6 电源适配器（摄像头用，备件2套，电工更换）
第2节 常见问题的处理
2.1 监控画面不清晰？
答：检查相应摄像头镜片内部是否存有水蒸气，拧下镜片，将内部擦拭干净后，将摄像头镜片涂抹一定的密封胶，防止此现象再次发生。
2.2 显示屏不亮？
答：检查显示屏电源插头是否插牢，重新插拔后，检查显示屏是否正常工作。
2.3 正常运行时，显示屏内天车行进参数超出限定范围？
答：检查编码器是否正常，若正常，手动旋转天车上安装的测量轮，直到调整到正常数据，同时检查测量轮的压簧压力是否满足需要，若不满足，及时调整弹力。
2.4 显示屏内某个视频画面消失？
答：根据电气图纸，找到该画面的信源，清洁插头并重新插拔，检查是否正常工作，若无效，可联系安装厂家进行维修。
2.5 显示屏内参数无变化或显示信号中断？
答：可直接联系安装厂家进行维修。
第3节 使用注意事项
3.1 注意操作顺序，按照正确顺序开启、关闭监控系统。
3.2 司机在启车前，务必待监控系统正常运行后，才能操纵设备施工。
3.3 司机负责看护和运维监控系统，切勿私自拆卸系统的零部件移作他用。
3.4 切勿在触摸屏或显示屏下载其他内容。
3.5 司机每班检查监控系统的工作情况，保证其正常运行。
3.6 禁止非厂家人员改变监控系统内部参数和性能。
3.7 驾驶室做好防雨防潮工作，切勿让监控系统元件受雨受潮。
第4节 设备安拆注意事项
4.1 电源线、信号线拆除后，成盘盘好，做好线号标记，放置在干燥、通风处，不可露天暴晒，切勿混乱缠绕、乱丢乱放。
4.2 摄像头支架与摄像头配套存放，统一集中在固定处。
4.3 在各元件拆除处做好标记，便于安装。
4.4 摄像头、编码器、传感器等元件拆除时，不可将线靠端头直接掐断，要余留一定长度的线缆。
4.5 电气元件存放处要求干燥、通风，不可露天存放。
4.6 仪器仪表、显示器、触摸屏等易碎元件，要妥善存放，以免造成划、碰、压、高处掉落等现象。
4.7 安装人员与拆除人员做好交接，将交接记录保留好并将备份上传公司技术部留底。
第四章 配件清单
序号
分类
配货名称
规格型号
使用寿命
备注
1

视频监控
摄像头
KP-T3,4mm
3年左右
红外灯
2
枪机支架
KP-T3配套

3
枪机支架固定支座
ZT7J-1-4#

4
车载硬盘录像机
KP-H4,8路
5年左右

5
硬盘

3万小时

6
车载监视器

5年左右
10h/天
7
车载监视器支架
车载监视器配套

8
开关电源
NES-100-12
10年左右

9
其他安装辅材

10
传输电缆
线缆
RVV、RVVP、RVSP
15年左右

11
线缆
SYV75-5
5年以上

12

元器件
风速传感器
WFS-1脉冲型
3年左右

13
超载限制器仪表

6-8年

14
编码器
SAG-WT-1212-01
2-5年

15
测量轮

16
重量传感器
PY-10T
2-5年

17
水平传感器
WT-XPN-2
2-5年

18
垂直传感器
WT-XPN-1
2-5年

19
接近开关
LM30-3030P
10万次

一般性起重设备监控系统安装的配件清单，具体详见各设备监控系统的配件清单。
（接上）
序号
分类
配货名称
规格型号
使用寿命
备注
20

信号处理单元及控制器
触摸屏
LC104S 10.4寸
10年左右

21
指令状态采集模块
MCC-425
2-5年

22
开关电源
NES-50-24
10年左右

23
声光报警器
DC24V

24
空气开关

2万次

25
下位机

26
其他安装辅材

10
监控系统软件及系统集成
安全监控系统软件

11
系统集成平台

12
远程监控
GPRS模块
WT-GPRS-V1.0
3-5年

13
GPRS流量卡
