视频监控系统设计方案57547.doc

上传人:天**** 文档编号:4098591 上传时间:2024-07-29 格式:DOC 页数:6 大小:42.54KB
下载 相关 举报
视频监控系统设计方案57547.doc_第1页
第1页 / 共6页
视频监控系统设计方案57547.doc_第2页
第2页 / 共6页
视频监控系统设计方案57547.doc_第3页
第3页 / 共6页
视频监控系统设计方案57547.doc_第4页
第4页 / 共6页
视频监控系统设计方案57547.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

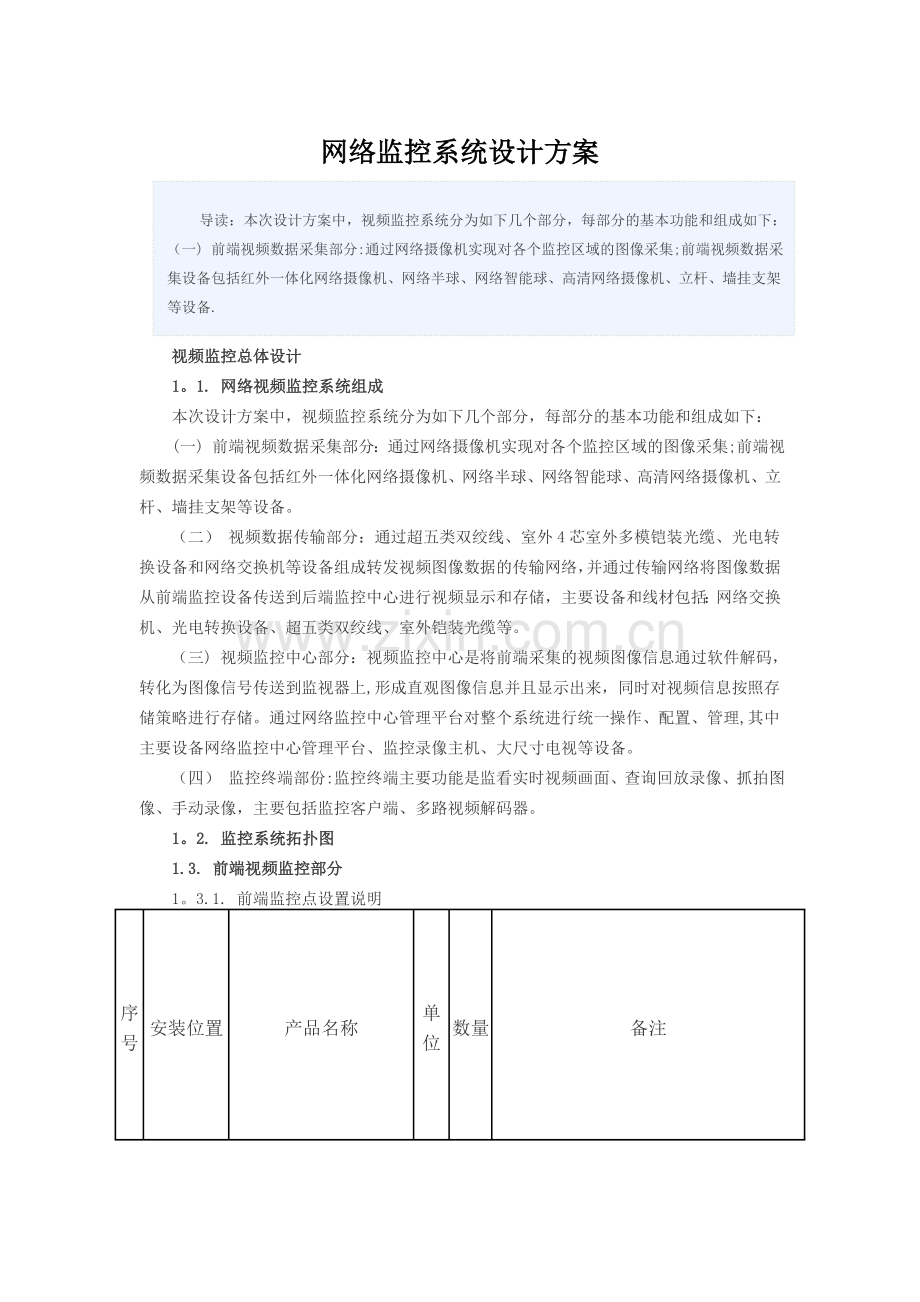

1、网络监控系统设计方案导读:本次设计方案中,视频监控系统分为如下几个部分,每部分的基本功能和组成如下:(一) 前端视频数据采集部分:通过网络摄像机实现对各个监控区域的图像采集;前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备.视频监控总体设计1。1. 网络视频监控系统组成本次设计方案中,视频监控系统分为如下几个部分,每部分的基本功能和组成如下:(一) 前端视频数据采集部分:通过网络摄像机实现对各个监控区域的图像采集;前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。(二) 视频数据传输

2、部分:通过超五类双绞线、室外4芯室外多模铠装光缆、光电转换设备和网络交换机等设备组成转发视频图像数据的传输网络,并通过传输网络将图像数据从前端监控设备传送到后端监控中心进行视频显示和存储,主要设备和线材包括:网络交换机、光电转换设备、超五类双绞线、室外铠装光缆等。(三) 视频监控中心部分:视频监控中心是将前端采集的视频图像信息通过软件解码,转化为图像信号传送到监视器上,形成直观图像信息并且显示出来,同时对视频信息按照存储策略进行存储。通过网络监控中心管理平台对整个系统进行统一操作、配置、管理,其中主要设备网络监控中心管理平台、监控录像主机、大尺寸电视等设备。(四) 监控终端部份:监控终端主要功

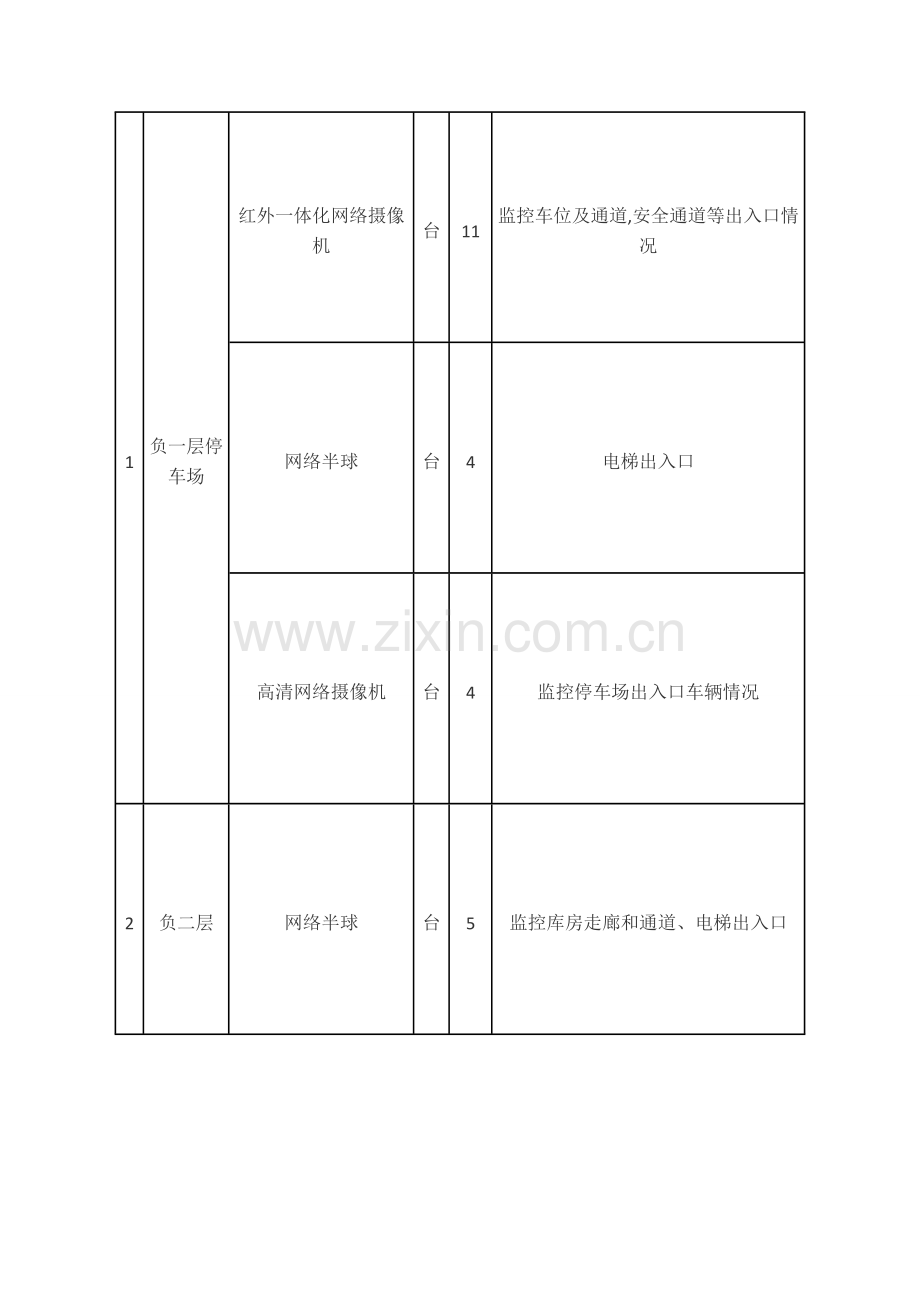

3、能是监看实时视频画面、查询回放录像、抓拍图像、手动录像,主要包括监控客户端、多路视频解码器。1。2. 监控系统拓扑图1.3. 前端视频监控部分1。3.1. 前端监控点设置说明序号安装位置产品名称单位数量备注1负一层停车场红外一体化网络摄像机台11监控车位及通道,安全通道等出入口情况网络半球台4电梯出入口高清网络摄像机台4监控停车场出入口车辆情况2负二层网络半球台5监控库房走廊和通道、电梯出入口3一层网络半球台5楼道走廊和会议室、电梯出入口网络智能球台1大门出入口4二层红外一体化网络摄像机台1羽毛球场网络半球台5楼道走廊和电梯出入口5三层网络半球台5楼道走廊和电梯出入口6四层网络半球台5楼道走廊

4、和电梯出入口7五层网络半球台5楼道走廊和电梯出入口8六层网络半球台5楼道走廊和电梯出入口1.3.2. 前端设备组成(一)视频数据采集设备:高清网络摄像机、红外网络摄像枪和红外网络半球等设备。(二)辅助设备包括:安装支架、电源设备等.1.4。传输网络部分网络视频监控传输网络主要建立网络电子防控视频专网,通过超五类双绞线传输视频图像数据和前端监控点控制信号、语音告警信号,确保图像信息清晰稳定、视频数据的无阻塞、无延迟.1。5.网络监控管理中心部分1。5。1. 网络监控管理中心总体设计 网络监控中心平台具有管理前端和终端系统设备、视频录像存储、设备运行状态检测,视频转发等任务功能。监控中心平台主要设

5、备列表:设备名称数量配置说明网络监控中心管理平台1管理整个监控系统设备录像存储服务器1每台配置12块2TB企业级硬盘运行状态检测设备1监测前端摄像机、录像存储服务器、流媒体转发服务器等后台服务器流媒体转发服务器1负责62路网络视频转发多路网络视频解码器7每台负责9画面,总共62路电视墙显示1.5。2。网络监控中心管理平台特点 多画面监视: 双码流: 云台及镜头控制: 摄像机管理: 多级用户密码管理: 告警功能:移动侦测/探头报警,联动报警:探头触发摄像机云台转动、控制照明等设备;同时显示文字、警报声提示.支持布防工作根据时间策略自动执行。 语音对讲/广播/: 电子抓拍: 录像功能: 存储管理: 录像查询回放: 日志管理功能: 状态显示:通过指示灯显示网络摄像机工作状态、录像、报警情况。 智能行为分析功能:对受控的场景内的人、车辆、物体进行周界检测与行为分析,具体包括:检测、分类、跟踪和记录非法过往行人、车辆及其他可疑物体,判断是否有行人及车辆在指定区域内长时间停留、徘徊或者逆行,当其各种行为出现异常时自动报警,触发录像、抓图、声音报警、统计记录事件的动作,通过电子地图、监控画面显示发生异常的地点场景,并可以实施目标行动轨迹跟踪。 远程数据传输及远程主机配置: 视频码流转发: 视频码流合并: 强大的管理配置功能:
