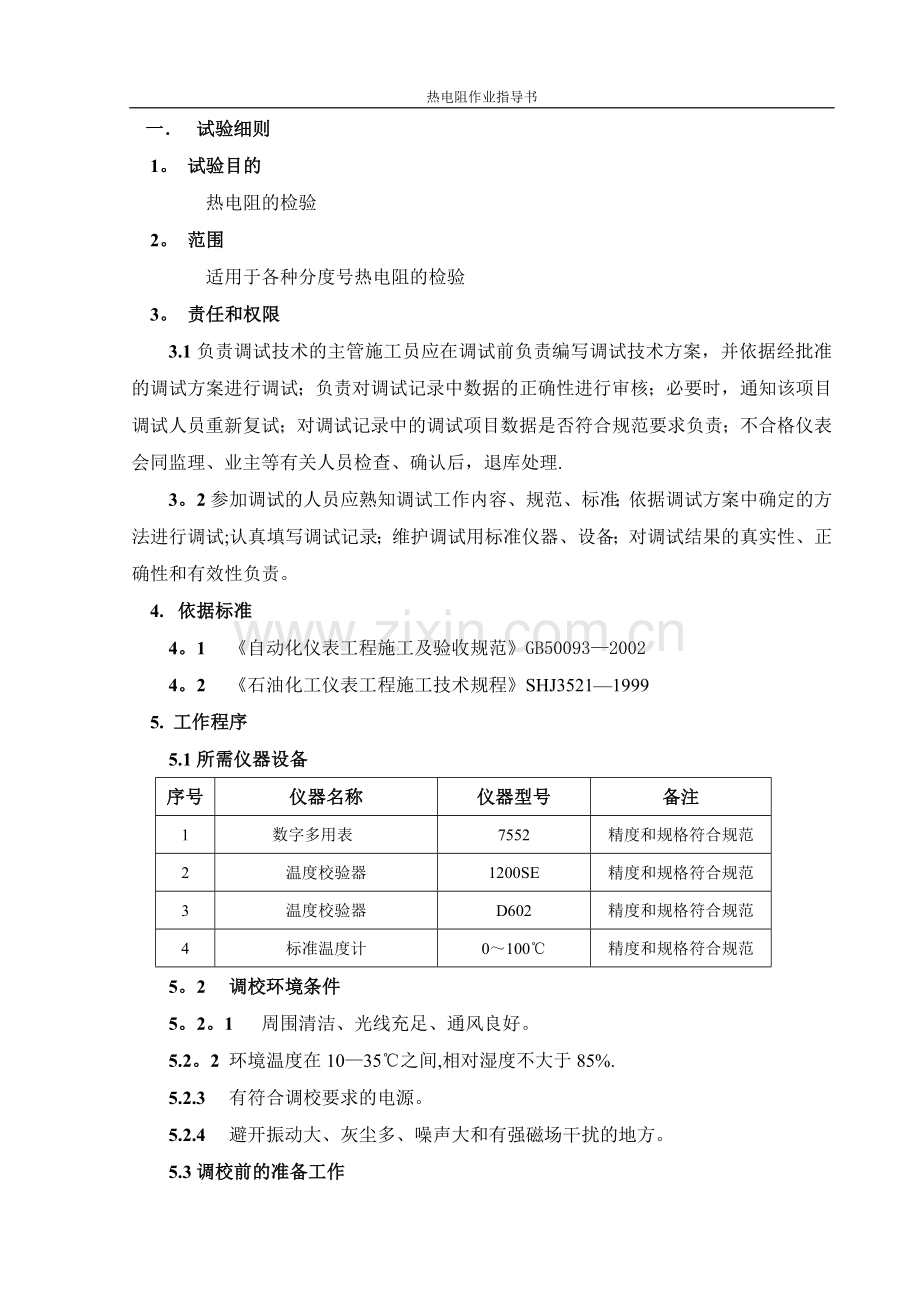

热电阻作业指导书
一． 试验细则
1。 试验目的
热电阻的检验
2。 范围
适用于各种分度号热电阻的检验
3。 责任和权限
3.1负责调试技术的主管施工员应在调试前负责编写调试技术方案，并依据经批准的调试方案进行调试；负责对调试记录中数据的正确性进行审核；必要时，通知该项目调试人员重新复试；对调试记录中的调试项目数据是否符合规范要求负责；不合格仪表会同监理、业主等有关人员检查、确认后，退库处理.
3。2参加调试的人员应熟知调试工作内容、规范、标准；依据调试方案中确定的方法进行调试;认真填写调试记录；维护调试用标准仪器、设备；对调试结果的真实性、正确性和有效性负责。
4. 依据标准
4。1 《自动化仪表工程施工及验收规范》GB50093—2002
4。2 《石油化工仪表工程施工技术规程》SHJ3521—1999
5. 工作程序
5.1 所需仪器设备
序号
仪器名称
仪器型号
备注
1
数字多用表
7552
精度和规格符合规范
2
温度校验器
1200SE
精度和规格符合规范
3
温度校验器
D602
精度和规格符合规范
4
标准温度计
0～100℃
精度和规格符合规范
5。2 调校环境条件
5。2。1 周围清洁、光线充足、通风良好。
5.2。2 环境温度在10—35℃之间,相对湿度不大于85%.
5.2.3 有符合调校要求的电源。
5.2.4 避开振动大、灰尘多、噪声大和有强磁场干扰的地方。
5.3调校前的准备工作

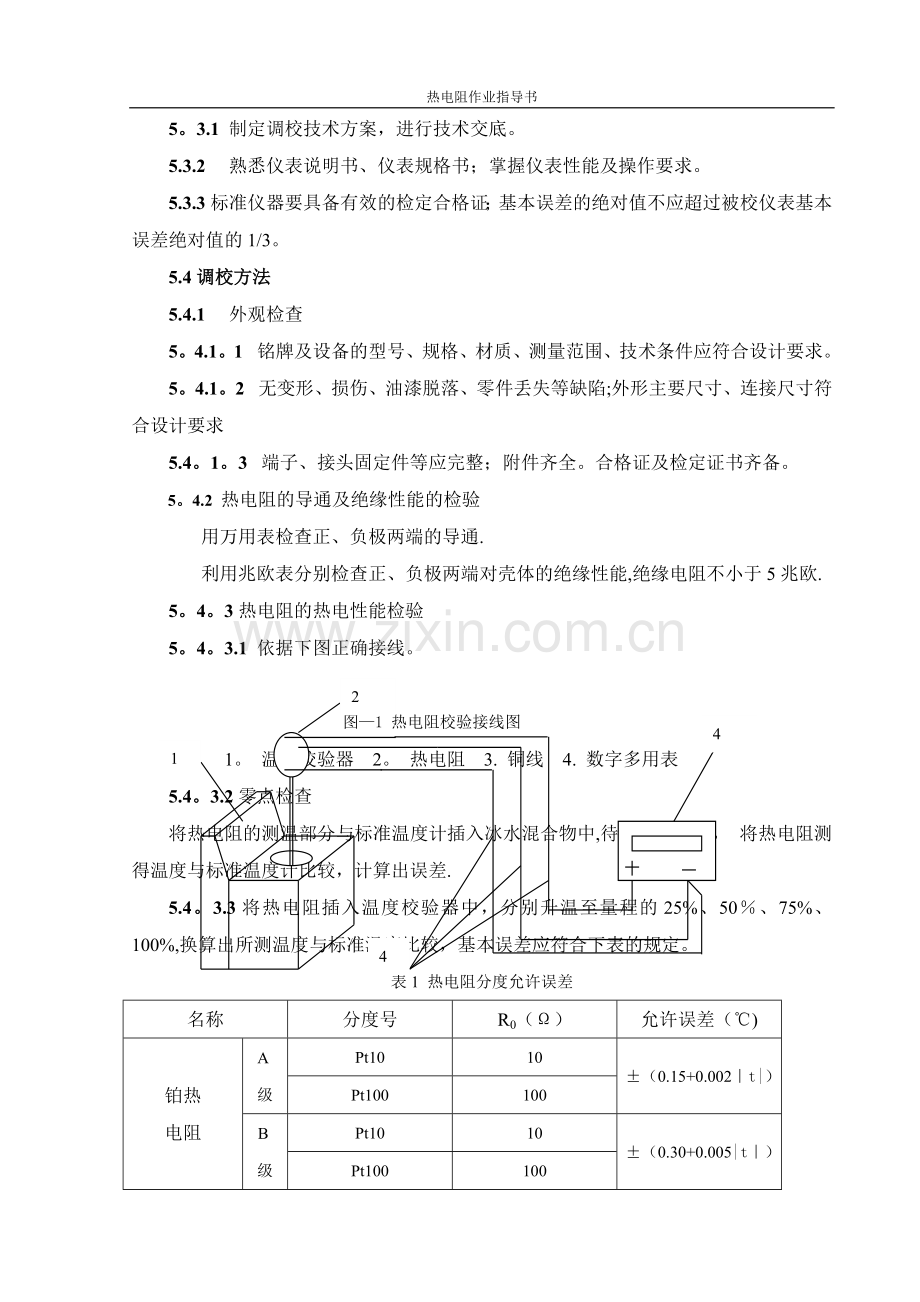

5。3.1 制定调校技术方案，进行技术交底。
5.3.2 熟悉仪表说明书、仪表规格书；掌握仪表性能及操作要求。
5.3.3标准仪器要具备有效的检定合格证；基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3。
5.4 调校方法
5.4.1 外观检查
5。4.1。1 铭牌及设备的型号、规格、材质、测量范围、技术条件应符合设计要求。
5。4.1。2 无变形、损伤、油漆脱落、零件丢失等缺陷;外形主要尺寸、连接尺寸符合设计要求
5.4。1。3 端子、接头固定件等应完整；附件齐全。合格证及检定证书齐备。
5。4.2 热电阻的导通及绝缘性能的检验
用万用表检查正、负极两端的导通.
利用兆欧表分别检查正、负极两端对壳体的绝缘性能,绝缘电阻不小于5兆欧.
5。4。3热电阻的热电性能检验
5。4。3.1 依据下图正确接线。
4
2
1
4

图—1 热电阻校验接线图
1。 温度校验器 2。 热电阻 3. 铜线 4. 数字多用表
5.4。3.2零点检查
将热电阻的测温部分与标准温度计插入冰水混合物中,待温度稳定后， 将热电阻测得温度与标准温度计比较，计算出误差.
5.4。3.3将热电阻插入温度校验器中，分别升温至量程的25%、50％、75%、100%,换算出所测温度与标准温度比较，基本误差应符合下表的规定。
表1 热电阻分度允许误差
名称
分度号
R0（Ω）
允许误差（℃)
铂热
电阻
A级
Pt10
10
±（0.15+0.002｜t|）
Pt100
100
B级
Pt10
10
±（0.30+0.005|t｜）
Pt100
100
铜热电阻
Cu50
50
±（0。30+0。006|t|)
Cu100
100
注： ① R0为0℃时的标准电阻。② t为被测温度。
附：记录表格SH3503-J605（见附表—1)
二． 试验仪器操作程序
1。 温度校验器操作程序
1。1技术数据
型号： D602
测温范围50℃～600℃
稳定性:±0。05℃
精确度：±1℃
回差: 1℃
加热时间(50~600℃）:40min
冷却时间（600～50℃）：110min
允许存放时的温度:100℃
电源： 115/220VAC +5～ —15%, 50～60HZ±10%
保存温度：—20℃~60℃
操作温度: 10℃~40℃
操作湿度: 0～90%
1。2操作面板介绍
1。2。1平面示意图
前部 后部
TEMPERATURE CALIBRATION MODEL: D602
SET
TEM

SWICH TEST

℃
℉

1.2。2 功能
1。2。2.1
℃
℉ 单位选择键：按下为“℉”，按出为“℃”。
SET
TEM 温度设定键：按下后可进行温度设定。
温度调节钮：按下温度设定键后,可利用它进行调整.
顺时针为增大，逆时针为减小。
温度开关校验接口:测试时温度开关不允许接有任何电源.
电源开关

保险丝
电源插座
1。2.2.2 附件

插入管：传感器的套管。

隔离管:可将其套在传感器的裸露部分, 减少热量的损失。
1.3准备工作
1.3。1将仪器置于水平位置.
1.3。2保持仪器底部排风扇入口空气流通。
1.3。3保持加热区及插入管的清洁。
1.3.4检查铭牌，核对仪器型号。
1。3。5接通正确电源。
1.4 校验操作步骤
1.4.1将传感器套入插入管, 置于加热区.如图。

1.4.2接通温度校验器电源。
1.4.3按下SET/READ键，调整所需温度。
1。4。4设置所需温度单位.
1。4。5加热温度至信号稳定.
1。4.6比较所测温度与温度校验器指示温度的误差。
1。5 注意事项
1.5。1 检测完毕后，应将温度校验器充分冷却。存放前温度不应超过100℃.
1。5.2 不要随便用手接触插入管。
1.5.3 不要将插入管放于易燃物上, 应在温度校验器中充分冷却。
1。5.4 擦试插入管应用软布.
1。5.5 擦试温度校验器表面，应用蘸有酒精或水的软布.
2．数字多用表操作程序
2。1技术数据
型号：7552
工作温度:5-40℃
工作湿度:20％—80%
工作电源:220VAC
扫描周期:8ms—60min
预热时间:60 min
精度等级：±0。003%（量程为2000mvDC）
2。2操作面板介绍
前 部
7552 DIGITALMULTIMETER YOKOGAWA

OHM4W INPUT
HI

OHM OHM
DCV ACV 2W 4W DCA ACA NULL AVG MATH LO
FCTN
AUTO ∨ ∧ MODE TRIG STORE RECALL
RANG SAMPLE
＞ ∧ O SHIFT ENTER
A
POWER
m v
.

DCV
直流电压测量按钮
ACV
交流电压测量按钮
OHM
2W
电阻测量按钮（二线制）
OHM
4W
电阻测量按钮(四线制）
DCA
直流电流测量按钮
ACA
交流电流测量按钮
AUTO ∨ ∧
RANGE 测量范围选择按钮
＞ ∧ O
POWER
电源开关
交、直流电压输入端及电阻测量端
HI
交、直流电压输入端及电阻测量端
LO
电流输入端
A
电流输入端
后 部
CAL MEAS

2OOVAC

230VAC

CAL MEAS
校准/测量切换键。一般情况下,选择在“测量”位。
电源类型选择键

电源插座
2。3测量操作程序
2。3.1电阻测量
2.3。1.1 为了提高测量精度,将仪器水平放置或将支架竖起.如图所示。
支架

2.3.1。2检查“校准/测量切换键”是否选择在“测量"位。若不是,应将切换键选择在“测量”位。
2。3。1。3检查所用电源是否符合仪器的使用要求.将“电源类型选择键”选择在正确的档位。
2。3。1。4正确连接电源。打开电源开关，预热约60分钟.
“ OHM ”
2。3.1.5选择电阻测量档:按下 钮.
“AUTO “
2.3.1.6选择测量范围： 按下 钮,为自动测量方式.
　 “ ∨ ∧ ”
按 钮，可以手动选择测量范围。
2。3.1.7正确连接线路。如下图所示,可以测量二线制或四线制电阻。
当测量表笔的电阻可以忽略时，可以采用二线制。接线如下图。
电压
测量

HI
电
LO 阻
如果消除测量表笔的电阻的影响，可以采用四线制。接线如下图
HI
电压
测量

HI 电
LO 阻
LO
2.4注意事项
2。4.1测量端最大对地电压不能超过±500V。
2。4.2在手动方式时,如果测量值超过上限,仪器将显示“—OL—"。重新选择测量范围或选择自动测量方式.
2。5仪器的维护
2。5.1轻拿轻放仪器，防止坠落、磕碰。
2.5。2不准在仪器上摆放任何重物。
2.5。3不准将仪器摆放在阳光直射的地方.
2。5.4擦试显示屏表面时，不能用蘸有酒精、水或其它对塑料有腐蚀性的软布。
2.6 所采用交工记录表格见附表
SH 3503 -J605
热电偶、热电阻调校记录
工程名称：
扬子石化65万吨/年乙烯改造工程
单元名称:
乙烯装置/公用工程/仪表
仪表名称

仪表型号

仪表位号

制 造 厂

精 确 度

出厂编号

测量范围

允许误差

分 度 号

室 温

标准表名称、
编号、精度

测 量 范 围
标 准 值
（℃/Ω）
实 测 值 （℃/Ω）
(%)
（℃/Ω）
上 行
误 差
下 行
误 差
回 差

调校结果

备注：

技术负责人：
质量检查员：
调校人：
年 月 日
