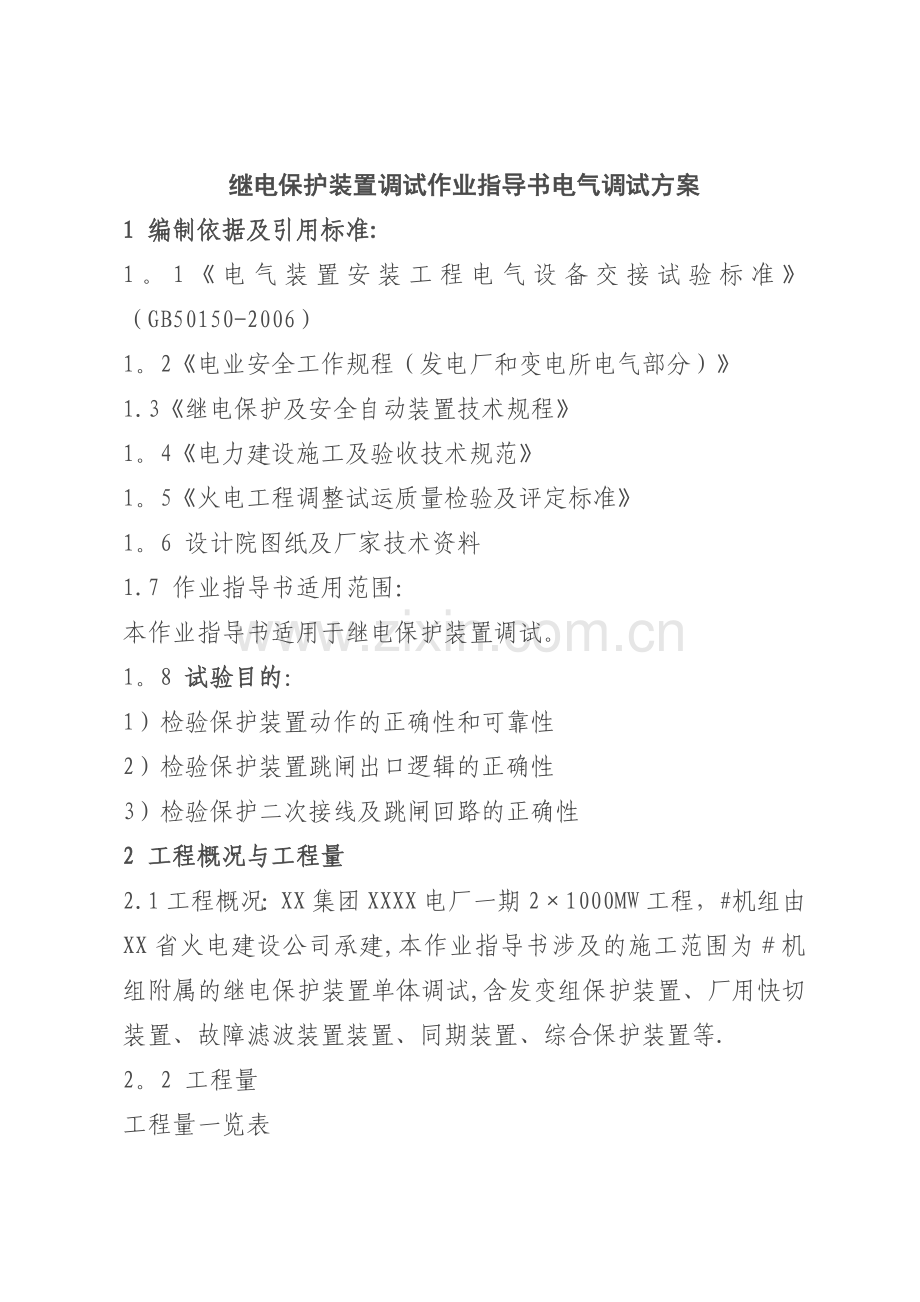

继电保护装置调试作业指导书电气调试方案.doc

继电保护装置调试作业指导书电气调试方案
1 编制依据及引用标准:
1。1《电气装置安装工程电气设备交接试验标准》（GB50150-2006）
1。2《电业安全工作规程（发电厂和变电所电气部分）》
1.3《继电保护及安全自动装置技术规程》
1。4《电力建设施工及验收技术规范》
1。5《火电工程调整试运质量检验及评定标准》
1。6 设计院图纸及厂家技术资料
1.7 作业指导书适用范围：
本作业指导书适用于继电保护装置调试。
1。8 试验目的：
1）检验保护装置动作的正确性和可靠性
2）检验保护装置跳闸出口逻辑的正确性
3）检验保护二次接线及跳闸回路的正确性
2 工程概况与工程量
2.1工程概况：XX集团XXXX电厂一期2×1000MW工程，#机组由XX省火电建设公司承建,本作业指导书涉及的施工范围为＃机组附属的继电保护装置单体调试,含发变组保护装置、厂用快切装置、故障滤波装置装置、同期装置、综合保护装置等.
2。2 工程量
工程量一览表
保护装置名称
厂家
数量
发变组保护装置
美国GE
两套
厂用快切装置
深圳智能
两套
故障滤波装置装置
武汉中元
一套
同期装置
深圳智能
一套
综合保护装置
南京南自
82套
3 施工作业人员配备与人员资格
3。1参加作业人员配置：
参加作业人员配置表
序号
岗   位
资格要求
数量
备注
1
组  长
技术员资质及以上;承担组长岗位2年以上
1

2
主作业
技术员资质及以上;有承担相应工作的资格证
1

3
作业
经过安全教育合格
1

3.2作业人员资质要求：
3.2.1试验至少应有2人以上参加，一名调试负责人；
3.2.2试验人员应熟悉相关仪器的使用，熟悉继电保护装置的基本原理及保护构成情况，具有相关的调试专业的理论知识，具备国家认可的资格证书；
3.2。3试验人员应具备相关的实际工作经验和必要的安全知识.
4 施工所需试验设备及工器具量具、安全防护用品配备：
4。1工机具配备表
序号
名称
规格型号
单位
数量
备注
1
兆欧表
500V
块
1
应经检验合格
2
微机继保测试仪
ONLLY A460
套
1
应经检验合格
3
万用表
FLUKE
块
2
应经检验合格
4
常用电工工具
/
套
2
应经检验合格

4.2安全防护用品配备
4.2.1个人安全防护用品配备：安全帽、安全带等；
4。2。2施工区域安全防护用品配备：安全网、安全围栏等.
5 施工条件及施工前准备工作
5.1厂家资料、设计院图纸已到齐并已审核无误；
5。2 继电保护装置已安装就位；
5.3 继电保护装置经过安装人员清查完毕，并经验收合格；
5.4 作业环境安全设施可靠、完善；
5。5 试验电源应准备好,照明充足。
6 作业程序、方法及要求
6.1作业程序流程图（略）
6.2试验项目：
6。2。1 保护装置绝缘检查
6。2。2 保护装置通电检查
6.2。3 保护装置逻辑功能试验
6。2.4 保护开入开出量试验
6。2.5 定值整定核对
6.3 试验方法及要求：
6。3。1 保护装置绝缘检查:
1）摇测交流电流、电压回路对地的绝缘电阻；
2）摇测直流回路对地的绝缘电阻；
3）摇测交直流回路之间的绝缘电阻;
4)摇测保护接点之间及对地的绝缘电阻；
5）如果不带二次回路绝缘应大于10 MΩ，如果带二次回路应大于1 MΩ，耐压试验施加工频电压1000V，历时1分钟，可以用2500V摇表摇测一分钟代替。
6。3.2 保护装置通电检查：
1）初次校验时,应记录软件版本号，软件版本号、校验码应与厂家出厂试验报告一致;
2)各保护装置显示屏键盘操作应灵活正确，保护密码正确，液晶显示正常，无黑屏或花屏现象；
3)检查打印机自检是否正常，与装置通讯的电缆是否接好，通讯波特率、打印机字体设置是否符合厂家技术规定。
4）失电后保护定值及各种信号应不丢失.
6.3.3 保护装置逻辑功能试验:
1）装置各交流端子均开路，在不接试验仪器时打印所有模拟量的零漂值，要求零漂值应在±0。01In，±0。05Un或满足产品技术规定；
2）将电压回路同极性并联，调整输入交流电压分别为1V，5V，30V，60V,70V（或者是可输入的最大值），将电流回路顺极性串联，调整输入交流电流分别为0.1In、0。2In、1In、5In、10In，要求保护装置的采样显示值和采样打印值与外接表计(0。2级或0.5级)指示平均误差小于±1％；
3）将交流电流和交流电压均加至额定值,以A相电压为基准0˚，其余模拟量变化角度分别为0˚，60˚,120˚,180˚，240˚，300˚，要求保护装置的采样显示值与外接仪表指示平均误差应小于3˚；
4)按照厂家说明书和相关资料进行保护动作逻辑和动作特性检查。
6.3.4 保护开入开出量试验：
1）在开入量的对应端子（保护屏端子）上模拟开入量动作，在保护装置的开入菜单里观察开入变位是否动作，同时观察保护装置内事件报告是否正确,保护装置面板信号指示是否正确；
2）传动跳闸CPU 的每个保护，检查相应保护的跳闸输出接点是否可靠闭合；传动信号CPU 的每个保护，检查相应保护的跳闸输出信号接点是否可靠闭合，同时信号接点的类型（瞬动或保持)是否满足要求；
3）检查保护压板是否一一对应。
6。3。5 定值整定核对：
1）与运行人员配合，检查定值已按正式定值整定正确；
2）检查保护压板均按送电方案要求处于正确位置上；
3）检查保护屏内装置电源开关、电压二次回路开关、操作把手均按送电方案要求处于正确位置上。
7 质量控制及质量验收:
7.1质量控制标准：
7。1。1严格按照《继电保护及安全自动装置技术规程》内的试验项目进行,做到不漏项，不少项；
7。1。2当交接试验标准对该试验项目无特殊规定时应参考厂家标准，做到有理有据；
7.2作业过程中对停工待检点（H点）和见证点(W点)的控制：
7.2。1保护装置功能试验需进行现场见证点（W点）；
7.2.2保护开入开出量试验需进行现场见证点(W点）.
7.3中间工序交接点设置
7.3。1保护装置绝缘检查须等安装班组安装完成，经验收合格后才允许进行；
7。3.2保护装置移交须单体试验完成,并经验收合格后方能进行，防止因分工交接引起的调试缺陷。
7。4工艺纪律及质量保证措施
7。4.1试验测量仪器必须经过校验，且在检验有效期内；
7。4。2试验人员能正确运用试验设备，试验方法正确。
8 安全文明施工及环境管理要求和措施
8.1试验前做好安全防护措施，悬挂安全隔离网及安全标示牌;
8。2现场试验设备应摆放整齐，并做到工完料尽场地清。
8.3试验过程中，禁止在盘柜上用记号笔作标记和乱画，临时标志应用纸贴;
8。4因试验拆掉的二次线，试验完毕后应及时正确地恢复。
