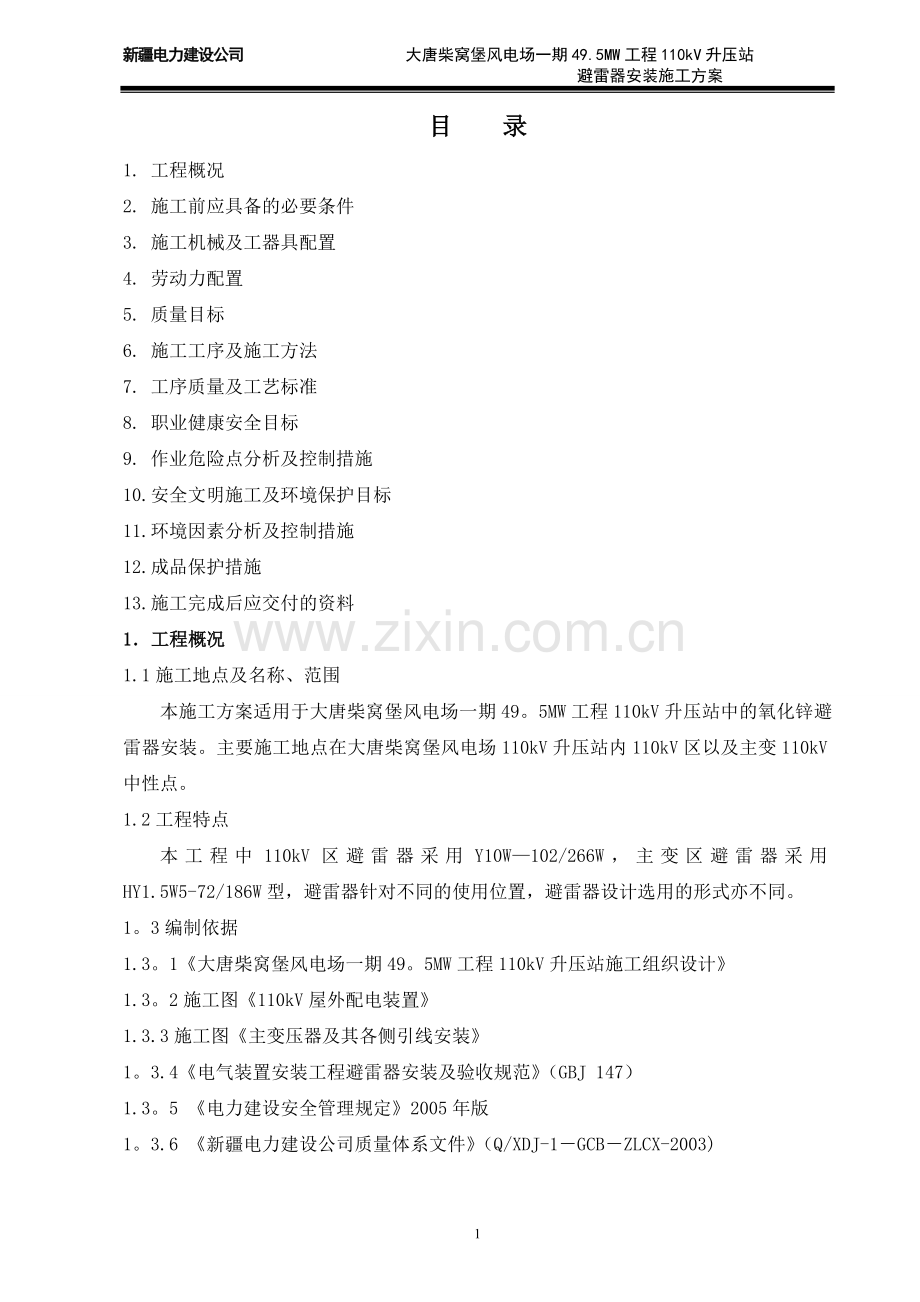

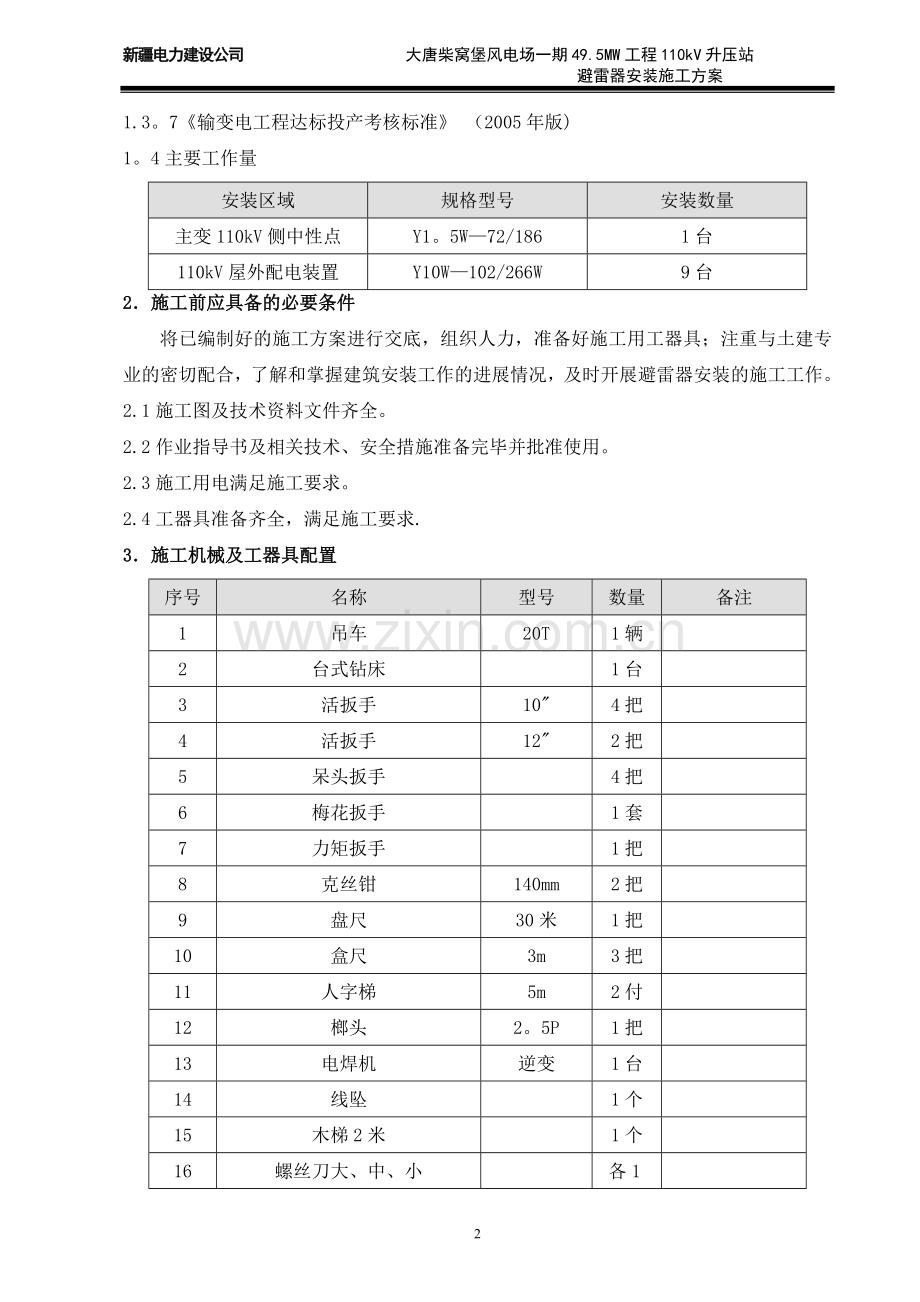

新疆电力建设公司 大唐柴窝堡风电场一期49.5MW工程110kV升压站避雷器安装施工方案目 录1. 工程概况2. 施工前应具备的必要条件3. 施工机械及工器具配置4. 劳动力配置5. 质量目标6. 施工工序及施工方法7. 工序质量及工艺标准8. 职业健康安全目标9. 作业危险点分析及控制措施10. 安全文明施工及环境保护目标11. 环境因素分析及控制措施12. 成品保护措施13. 施工完成后应交付的资料1工程概况1.1施工地点及名称、范围本施工方案适用于大唐柴窝堡风电场一期49。5MW工程110kV升压站中的氧化锌避雷器安装。主要施工地点在大唐柴窝堡风电场110kV升压站内110kV区以及主变110kV中性点。1.2工程特点本工程中110kV区避雷器采用Y10W102/266W，主变区避雷器采用HY1.5W5-72/186W型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。 1。3编制依据1.3。1大唐柴窝堡风电场一期49。5MW工程110kV升压站施工组织设计1.3。2施工图110kV屋外配电装置1.3.3施工图主变压器及其各侧引线安装1。3.4电气装置安装工程避雷器安装及验收规范（GBJ 147）1.3。5 电力建设安全管理规定2005年版 1。3.6 新疆电力建设公司质量体系文件（Q/XDJ-1GCBZLCX-2003)1.3。7输变电工程达标投产考核标准 （2005年版)1。4主要工作量安装区域规格型号安装数量主变110kV侧中性点Y1。5W72/1861台110kV屋外配电装置Y10W102/266W9台2施工前应具备的必要条件将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。2.1施工图及技术资料文件齐全。2.2作业指导书及相关技术、安全措施准备完毕并批准使用。2.3施工用电满足施工要求。2.4工器具准备齐全，满足施工要求.3施工机械及工器具配置序号名称型号数量备注1吊车20T1辆2台式钻床1台3活扳手104把4活扳手122把5呆头扳手4把6梅花扳手1套7力矩扳手1把8克丝钳140mm2把9盘尺30米1把10盒尺3m3把11人字梯5m2付12榔头2。5P1把13电焊机逆变1台14线坠1个15木梯2米1个16螺丝刀大、中、小各1把17切割机1台18吊绳6米2根4劳动力配置序号作业人员配置数量备注1电气安装工4人2电焊工1人3起重工1人4普工3人5质量目标5.1变电站氧化锌避雷器工程5.1.1避雷器安装分项工程合格品率100.5。2工序检验项目质量标准5.2。1避雷器外观应完整无破损,组合单元应试验合格。 5.2。2有接线端子标识的避雷器，接线端子应经计数器接地或直接接地。5.2。3底座中心偏差5mm,安装孔中心线偏差5mm，高度偏差5mm。5.2.4垂直度偏差1.5避雷器高；并列安装的避雷器三相中心应在同一直线上.5。2.5金属接触面应清洁，无氧化膜,并涂有电力复合脂。5.2。6各节位置及组合符合制造厂编号规定，型号符合设计要求。5。2.7均压环外观清洁无损坏变形并固定牢固,均压环与外套四周间隙均匀一致。5。2.8计数器动作试验正常。5.2.9接线端子与母线连接紧固，引线连接不使避雷器端子受力超过允许外应力，接地引线安装平直，固定牢靠。6施工顺序及方法6。1工艺流程图施工准备设备支架安装设备安装调整、紧固、检查附件、接地安装电气试验质量验收槽钢底座配制底座喷漆均压环安装放电计数器安装双接地线安装6.2施工工序及方法6.2。1配制底座6。2.1。1用切割机截取实际施工用18a槽钢底座的长度。6.2.1。2根据避雷器支柱绝缘子底板螺栓连接孔的大小来决定在槽钢底座上钻孔的大小,将槽钢放于台式钻床上钻孔。6.2。1。3将配制好的槽钢底座喷砂镀锌.6。2.2在支架钢板上用石笔画出避雷器就位位置，避雷器的间距应符合设计要求.6.2.3依据图纸用4个M1675螺栓紧固避雷器与支架顶板,用4（3）个M16(12）140（100）螺栓紧固底座法兰与底座圆盘。用软吊绳锁紧避雷器,使吊绳的中心与避雷器的重心在一条垂线上,然后用20T吊车吊起避雷器。6.2.4将避雷器移至安装位置就位，用线坠或水平检查避雷器的垂直度。6.2。5避雷器找正后，将底座槽钢与支架钢板焊接牢固。6.2.6用4个M1035开槽平端沉头螺钉紧固高压接线端总成和上金具。6.2.7用TMY-304铜排将放电计数器及漏电监测器与避雷器的接地端子连接，与放电计数器及漏电监测器安装的铜排不能与其它的接地扁钢接触。6.2.8将避雷器底座与主接地网不同两点连接。7工序的质量及工艺标准7。1现场制作件应符合设计要求。7.2避雷器外观完整无缺损，密封应良好。7.3避雷器底座中心偏差5mm，安装孔中心线偏差5mm，高度偏差5mm.7。4避雷器垂直度偏差1.5避雷器高；并列安装的避雷器三相中心应在同一直线上。7.5避雷器应安装牢固,避雷器的均压环应保持水平，均压环与外套四周间隙均匀一致，铭牌安装方向一致。7。6放电计数器密封应良好，接地应牢靠导通良好。7.7油漆应完整，相色正确.8职业健康安全目标8.1安全施工目标:1) 人身伤亡事故和死亡事故为“0”;2) 一般机械、设备、交通、火灾事故为“0”； 3) 高空坠落事故“0”;4) 触电事故为“0；8.2本工程安全防护重点:8.2.1防止支架高处作业的人身坠落事故.8.2。2防止电焊机、电动机具使用时的触电事故。8。2.3防止电、火焊施工过程中的火灾事故.8.2.4 施工现场的用电线路、用电设施的安装和使用必须符合安装规范和安全操作规程，严禁任意拉线接电。8.2。5施工现场装设施工安全要求的夜间照明；施工现场装设的照明以及手持照明灯具，必须采用符合安全要求的电压.8。2.6施工机械进场要经过安全检查；施工机械操作人员必须依照有关规定持证上岗,禁止无证人员操作。8。2。7保持施工道路畅通及施工现场卫生的整洁，随时清理施工垃圾及废料。8.2.8操作人员施工时使用的榔头的手不得戴手套.8.2。9 高处作业必须挂安全带，做到高挂低用。8。2。10攀爬梯子施工前应将梯子架设牢固，且有防滑、防陷、防侧倾的措施。8.2.11严禁两人站在同一梯子上工作，梯子的最高两层不得站人。8.2.12施工时电焊线应完整无破损.8.2。13操作火焊和切割机时应戴好护目镜。8。2。14施工现场的各种安全设施和劳动保护器具,必须定期进行检查和维护，及时消除隐患,保证其安全有效。 9作业危险点分析及控制措施91作业危险点分析避雷器安装施工常见危险点控制措施项目名称避雷器安装危 险 点控 制 措 施负责人违反现场作业纪律1.专责监护人不得做其它工作。2。工作负责人应及时提醒和制止影响作业人员注意力的言行。3。工作负责人需注意观察工作成员的精神状态和身体状况,必要时可对作业人员进行适当调整。4。严禁酒后上岗,禁止在施工区域吸烟。孙海涛高处作业不系安全带，高空坠落1。应设专职监护人，监护人必须认真监护，不得从事其它工作.2.工作负责人工作前认真检查工作人员的精神状态,不佳者不得让其登高。3。工作人员必须穿防滑性能良好的软底鞋。4.高空作业必须正确佩戴安全带，挂好安全绳.5.工作人员所用工器具应用结实软绳绑扎、吊放,不得抛掷。6.高空作业下方不得有与作业无关的人员站立、行走。孙海涛使用电动工器具时误触电1。施工现场须配置有漏电保护器的配电箱。2。电动工器具电源线应防止重物碾压，热体油污浸蚀和接触.3。严禁带电拆、接电源线。4。电动工器具的外壳必须可靠接地。5。禁止使用不符合安全规范的电动工器具和电缆线.孙海涛普通钳工作业使手、脸受伤1.工作人员应穿工作服,大衣和袖口应扣好，工作中应戴手套。2.使用工具前应进行检查，不完整的不准使用。3。螺丝刀等手柄应安装牢固，没有手柄不准使用。4。所用的手锤锤头必须完整，其表面须光滑微凸，不得有歪斜、缺口、凹入及裂纹等情况,锤把应用整块硬木制成,应安装十分牢固，并将锤头用楔栓固定。锤把上下不许有油污。 电焊触电1.禁止使用有缺陷的电焊机和工具。2。固定或移动的电焊机外壳和工作台必须有良好的接地.3。电焊机所用的导线必须是良好的绝缘软导线,接头应包有可靠的绝缘。4。电焊钳应能夹牢焊条,并与焊条接触良好，握柄用绝缘耐热材料制成且无缺陷。5。在合上和拉开电源刀闸时,应戴干净的手套，另一只手不准按在电焊机上，当电焊设备通电时，不准触摸导电部分，更换焊条时必须带电焊手套，焊工离开工作场所时必须断开电源。孙海涛使用旋转电动机具被绞伤1.工作时必须穿着工作服，工作服不应有可能被转动机器绞住的部分，工作服和袖口必须扣好2。使用钻床时不准戴手套，须把钻孔的工件安装牢固，较大工件应有人扶住，方可进行。钻孔时钻头应轻轻接触工件。清除钻孔内的金属屑时，必须先停止钻头的转动,不准用手直接清除铁屑。3。用压杆压电钻时，压杆应使电钻垂直，如压杆的一端插在固定体中,压杆的固定点应十分牢固。4.禁止在运行中或机器未完全停止前清扫、擦拭、润滑和冷却机器的旋转、移动部分及工件.5。不熟悉电气工具和用具使用方法的人员不准使用。6.不准提着电气工具的导线和转动部分.7.遇有临时停电时,暂停使用电气工具，应立即切断电源，防止突然来电转动。杨彦全电焊造成烫伤1。操作人员必须有相应上岗证。2。焊工应穿帆布工作服，戴工作帽,上衣不准扎在裤子里，脚面应有鞋罩并戴电焊手套。3。在风力超过3级或雨雪天气时，禁止露天焊接。4.清理焊渣时必须戴上白光护目镜,并避免对着自己和和他人的方向敲打焊渣。5.操作时必须戴好防护目镜或面罩。10文明施工及环境保护10。1文明施工10。1.1保持施工道路畅通及场容场貌的整洁，随时清理施工垃圾及废料；在车辆、行人通道处施工,设置沟洞覆盖和施工标志。10.1。2大批材料、成品、半成品和机具设备堆放时，不占场内道路及安全防护等设施。10。1。3每天施工完毕后做好现场的清理工作，做到“工完,料尽，场地清”。10.1。4施工用电要养成节约能源的习惯,施工完毕后，应及时关闭电源箱的电源,防止被风刮倒，造成短路发生火灾.10。1.5施工现场设置明显的标牌，要做好施工现场标牌的风吹雨淋的保护工作.10.1.6避雷器在运输存放过程中应立放，不得倒置及碰撞。10.2环境保护10.2.1废弃物排放1)固体废料分类处置。2）现场车辆尾气达标排放。3）施工现场烟气达标排放。4)噪声控制在规定的范围内，减少扰民及施工者的人身危害。5)避免施工过程引起扬尘现象。10.2.2资源消耗：要提倡节能降耗，杜绝浪费材料;要提倡节能降耗，杜绝常明灯现象.10.2.3避免现场扬尘1）现场土堆干燥，风吹而扬起的尘土，施工车辆过往车轮带起的尘土，施工现场作业面引起的扬尘。2)工程施工中扬尘防治采取的措施：对施工现场具备土方临时堆放场地的，应采取卵石子覆盖或表面固化或定期淋水等措施。3）加工作业场所、堆放区、仓库等活动频繁区域的地面采取简易的硬化，如铺砖或卵石子覆盖.4）施工现场作业的扬尘防治须做到工完、料净、场地清,避免并减少废弃物的产生，各施工班组经常清扫施工作业场地，避免扬尘。10。2.4控制噪声1)施工现场的噪声源：施工现场设备安装阶段：切割机、电焊机、磨光机、吊车等。2）各施工阶段噪声控制措施：施工过程中，保证施工机械正常运转，严禁超负荷运行;加强施工机械定期维修保养，尽可能低施工机械的噪声。3）结构施工阶段噪声的控制：搬运施工用材料必须轻拿轻放，上下、左右有人传递,修理机具时，减少噪声污染。4）施工现场施工阶段:切割机、磨光机、吊车、机动车辆、砂轮机等噪声源的控制：a.可为切割机、砂轮机等设备搭设工棚，缩小噪声传播范围，操作人员可采取个人防护措施。b。磨光机打磨或进行其它工作时，避免夜晚施工，周围施工人员应采取个人防护。c.车辆尽可能匀速启动，避免加速行驶产生噪声。11环境因素分析及控制措施环境因素分析及控制措施序号主要环境因素控 制 措 施责任人配制使用切割机、台钻等可能造成粉尘、噪声污染电气设备操作人员采取带防护眼镜、带耳塞等措施或带口罩；尽量避免夜间施工.孙海涛使用切割机、台钻等可能造成粉尘、噪声污染电气设备操作人员采取带防护眼镜、带耳塞等措施或带口罩;尽量避免夜间施工。避雷器安装大风雷雨天气避免大风天气作业,提前打听天气信息，安排施工计划孙海涛紫外线辐射发生眩晕时必须停止高空作业。烈日暴晒天气必备的防中暑药品，提供阴凉遮蔽处工棚，避免正午时作业。文明施工施工及生活垃圾、污水随意倾倒污染环境在工地上分别设置生产垃圾坑,垃圾集中放置，不乱扔、弃各种垃圾。孙海涛12成品保护措施12.1安装过程中，不应对电杆及支架钢板进行敲击.12.2尽量减少损坏已热镀锌的钢构件表面.12。3避雷器安装好后联系土建对构件刷漆。12。4避雷器安装完毕以后其它专业不得损坏。13施工完成后应交付的资料13.1避雷器安装验评（110kV区、主变区)9
