角钢法兰风管安装作业指导书.doc

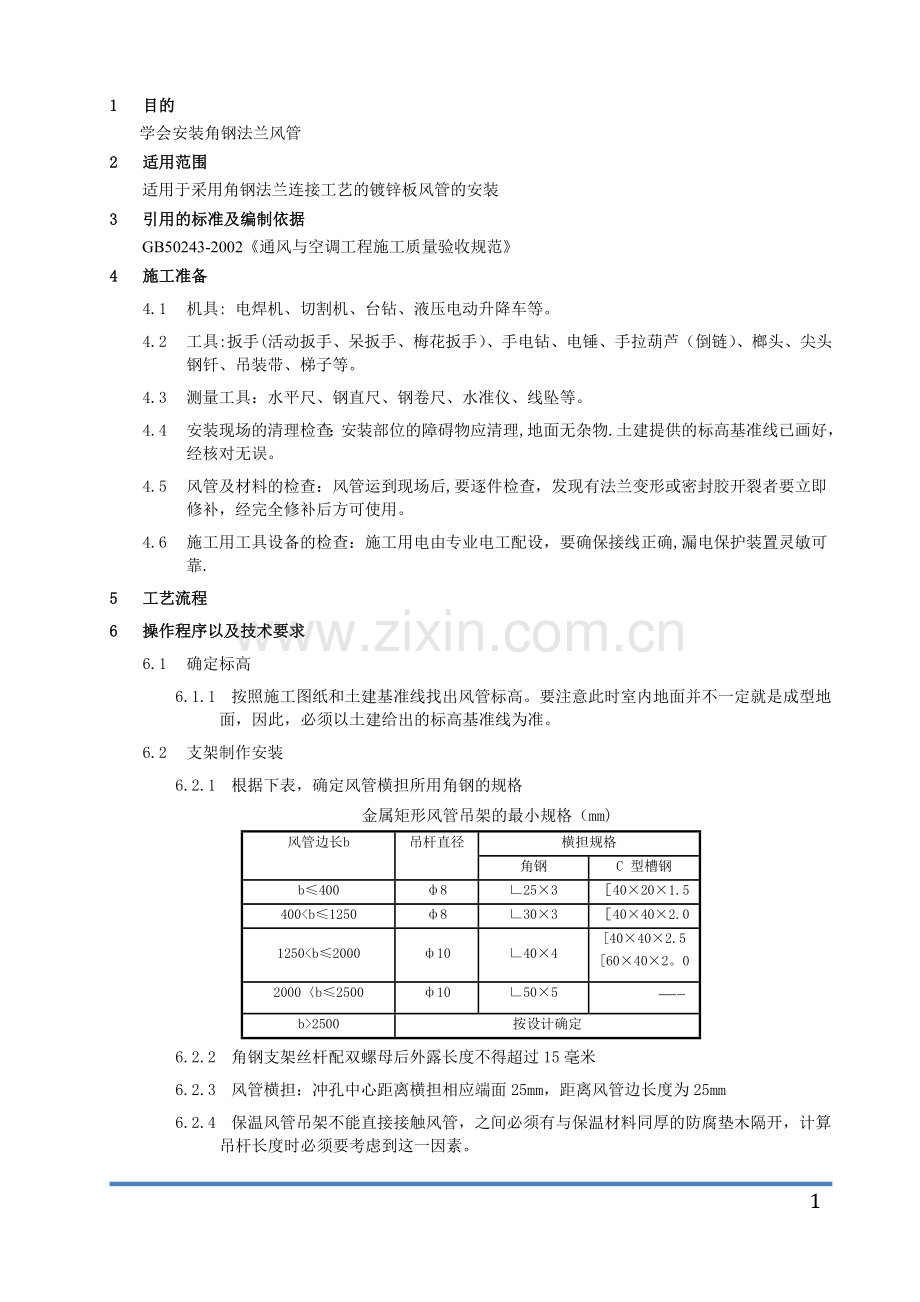

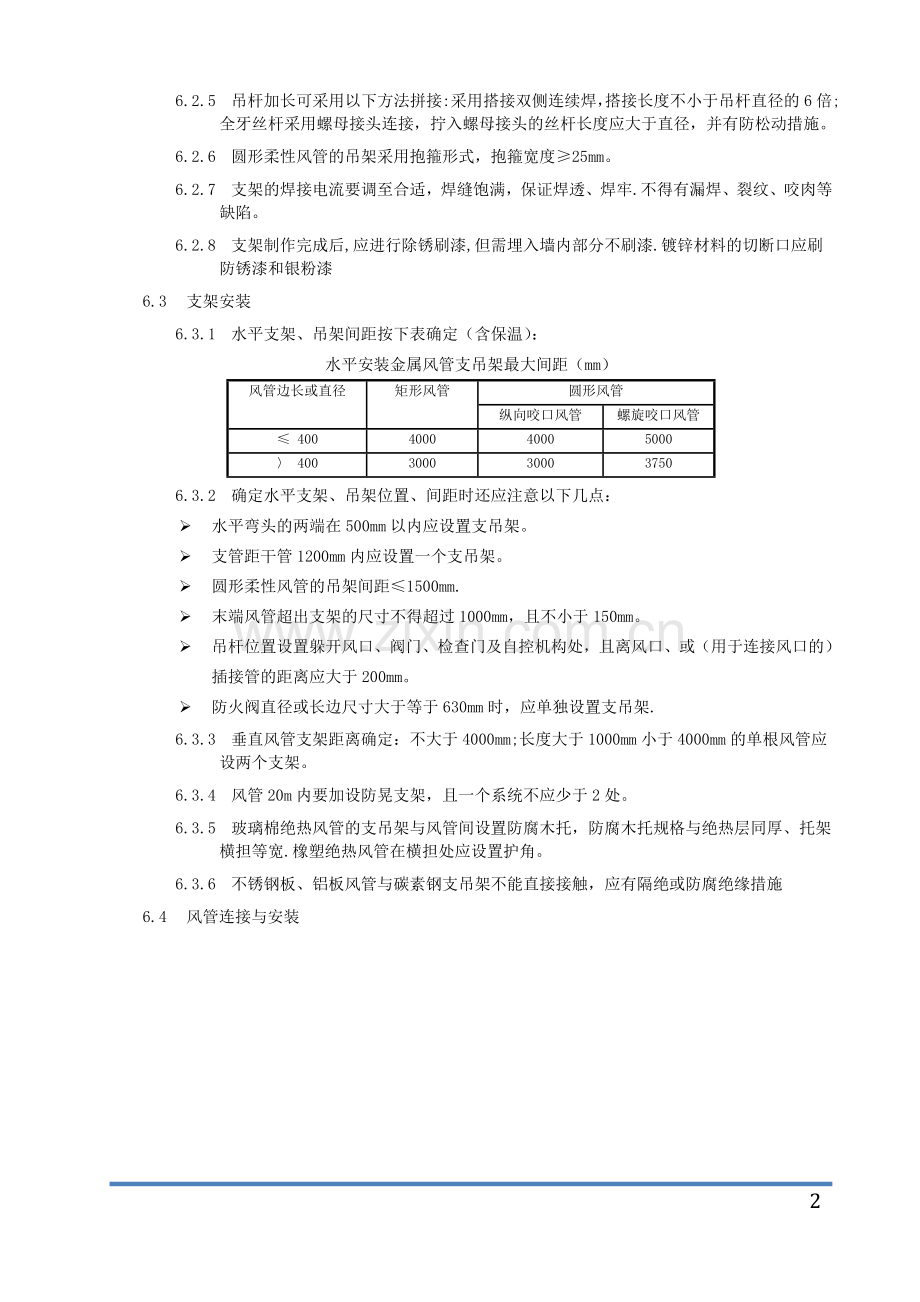

1 目的 学会安装角钢法兰风管2 适用范围 适用于采用角钢法兰连接工艺的镀锌板风管的安装3 引用的标准及编制依据 GB50243-2002通风与空调工程施工质量验收规范4 施工准备4.1 机具: 电焊机、切割机、台钻、液压电动升降车等。4.2 工具: 扳手(活动扳手、呆扳手、梅花扳手）、手电钻、电锤、手拉葫芦（倒链）、榔头、尖头钢钎、吊装带、梯子等。 4.3 测量工具：水平尺、钢直尺、钢卷尺、水准仪、线坠等。4.4 安装现场的清理检查：安装部位的障碍物应清理,地面无杂物.土建提供的标高基准线已画好，经核对无误。4.5 风管及材料的检查：风管运到现场后,要逐件检查，发现有法兰变形或密封胶开裂者要立即修补，经完全修补后方可使用。4.6 施工用工具设备的检查：施工用电由专业电工配设，要确保接线正确,漏电保护装置灵敏可靠.5 工艺流程6 操作程序以及技术要求6.1 确定标高6.1.1 按照施工图纸和土建基准线找出风管标高。要注意此时室内地面并不一定就是成型地面，因此，必须以土建给出的标高基准线为准。6.2 支架制作安装6.2.1 根据下表，确定风管横担所用角钢的规格金属矩形风管吊架的最小规格（mm)风管边长b吊杆直径横担规格角钢C 型槽钢b400825340201.5400b1250830340402.012502500按设计确定6.2.2 角钢支架丝杆配双螺母后外露长度不得超过15毫米6.2.3 风管横担：冲孔中心距离横担相应端面25mm，距离风管边长度为25mm6.2.4 保温风管吊架不能直接接触风管，之间必须有与保温材料同厚的防腐垫木隔开，计算吊杆长度时必须要考虑到这一因素。6.2.5 吊杆加长可采用以下方法拼接:采用搭接双侧连续焊，搭接长度不小于吊杆直径的6倍;全牙丝杆采用螺母接头连接，拧入螺母接头的丝杆长度应大于直径，并有防松动措施。6.2.6 圆形柔性风管的吊架采用抱箍形式，抱箍宽度25mm。6.2.7 支架的焊接电流要调至合适，焊缝饱满，保证焊透、焊牢.不得有漏焊、裂纹、咬肉等缺陷。6.2.8 支架制作完成后,应进行除锈刷漆,但需埋入墙内部分不刷漆.镀锌材料的切断口应刷防锈漆和银粉漆6.3 支架安装6.3.1 水平支架、吊架间距按下表确定（含保温）：水平安装金属风管支吊架最大间距（mm）风管边长或直径矩形风管圆形风管纵向咬口风管螺旋咬口风管 400400040005000 4003000300037506.3.2 确定水平支架、吊架位置、间距时还应注意以下几点： 水平弯头的两端在500mm以内应设置支吊架。 支管距干管1200mm内应设置一个支吊架。 圆形柔性风管的吊架间距1500mm. 末端风管超出支架的尺寸不得超过1000mm，且不小于150mm。 吊杆位置设置躲开风口、阀门、检查门及自控机构处，且离风口、或（用于连接风口的）插接管的距离应大于200mm。 防火阀直径或长边尺寸大于等于630mm时，应单独设置支吊架.6.3.3 垂直风管支架距离确定：不大于4000mm;长度大于1000mm小于4000mm的单根风管应设两个支架。6.3.4 风管20m内要加设防晃支架，且一个系统不应少于2处。6.3.5 玻璃棉绝热风管的支吊架与风管间设置防腐木托，防腐木托规格与绝热层同厚、托架横担等宽.橡塑绝热风管在横担处应设置护角。6.3.6 不锈钢板、铝板风管与碳素钢支吊架不能直接接触，应有隔绝或防腐绝缘措施6.4 风管连接与安装应用系统输送介质垫料材质及厚度（mm)一般空调系统及送、排风系统温度低于70的空气或含尘含湿气体密封胶带= 3软橡胶板= 2.53闭孔海绵橡胶板= 45高温系统温度高于70的空气或烟气石棉绳8耐热橡胶板= 3化工系统含有腐蚀性介质的气体耐酸橡胶板= 2.53洁净系统有净化等级要求的洁净空气橡胶板= 5闭孔海绵橡胶板= 56.4.1 法兰垫料选用参见下表6.4.2 粘贴法兰密封垫时应尽量减少接头，接头应采用梯形或企口形式,严禁直接对接。6.4.3 角钢法兰风管连接时,每边穿上一两个螺栓并带上劲，再穿上其它螺栓，对称交叉上紧6.4.4 排列编号：依据图纸，风管、配件、部件按系统在地面排列编号.排列时应注意三通的方向性6.4.5 地面预组：根据现场的空间位置，在地面将风管接至1020米左右,用麻绳捆绑结实，用倒链将其升至吊顶上,把所有的横担和吊杆连接后解开绳扣。起吊时应注意，当风管离地200mm300mm时，应停下来进行检查,确认倒链的受力点，绳索扣及风管本身没有问题后方可继续起吊。风管放在支、吊架后，将所有托盘和吊杆连接好，确认风管稳固好，才可以解开绳扣。6.4.6 风管分节安装：对因场地限制不能预组接长吊装时，将风管分节拉到脚手架上，然后抬到支架上,对正法兰逐节安装。6.4.7 对大空间部位的风管吊装，采用专用液压升降车及万向轮平台对风管进行安装，万向平台如下图所示.6.4.8 立风管安装由下向上逐层安装，在每层的楼板上设计支架承重。6.4.9 水平风管安装时，要遵循先上后下，先里后外，先干管后支管的原则.6.4.10 找平找正:找平是指无坡度要求的风管，每安装一段都要在长度方向上、端口的长边方向上找至水平。有坡度要求的风管,按坡度拉线，按线找至符合坡度要求.找正是指风管安装完后风管中心一定要垂直或平行于建筑轴线，否则将来风口安装就无法在软接头不扭曲的情况下，和装修线条平行.6.4.11 风管穿越需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1。6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵6.4.12 在吊装过程中风管开口处、风管碰口处及吊装遗留口要及时封口7 注意事项7.1 支、吊架的焊接点应牢固、可靠。刷漆前应把药皮打掉7.2 法兰螺栓应均匀拧紧，螺母宜在同一侧7.3 湿排风等会产生冷凝水的风管，安装坡度应符合设计要求7.4 风管法兰间垫片或胶带：不应凹入管内，亦不应突出法兰外7.5 柔性短管的安装：应松紧适度，无明显扭曲，长度宜在150300mm8 质量通病质量通病和预防措施序号质量通病预防措施1主干风管安装未设防晃支架或虽设不起作用1)在风管安装分项工程开始前，专业工程师一定要进行关于防晃支架的技术交底，并在过程中予以关注.2) 防晃支架应同其它支架一起安装，才能受力，方可起作用2吊杆过长风管安装前准确测量后确定丝杆长度，丝杆末端不低于支、吊架的最低点为原则3风管管路扭曲法兰制作时必须严格按操作工艺施工,保证法兰的互换性.风管安装时先在地面上分段预组，发现法兰错口问题及时纠正4密封垫突出于风管内细致操作勿使密封垫突入法兰内边，两风管相连时先用尖头钢钎,穿入两法兰孔内引导再使两风管靠近5风管软接处中心偏移应先安装干管及设备,而后确定支管的位置及标高尺寸,当两相接物体中心偏差时，先采用来回弯纠偏后，再设置软接头4
