计量器具校验指导书(含表格).doc

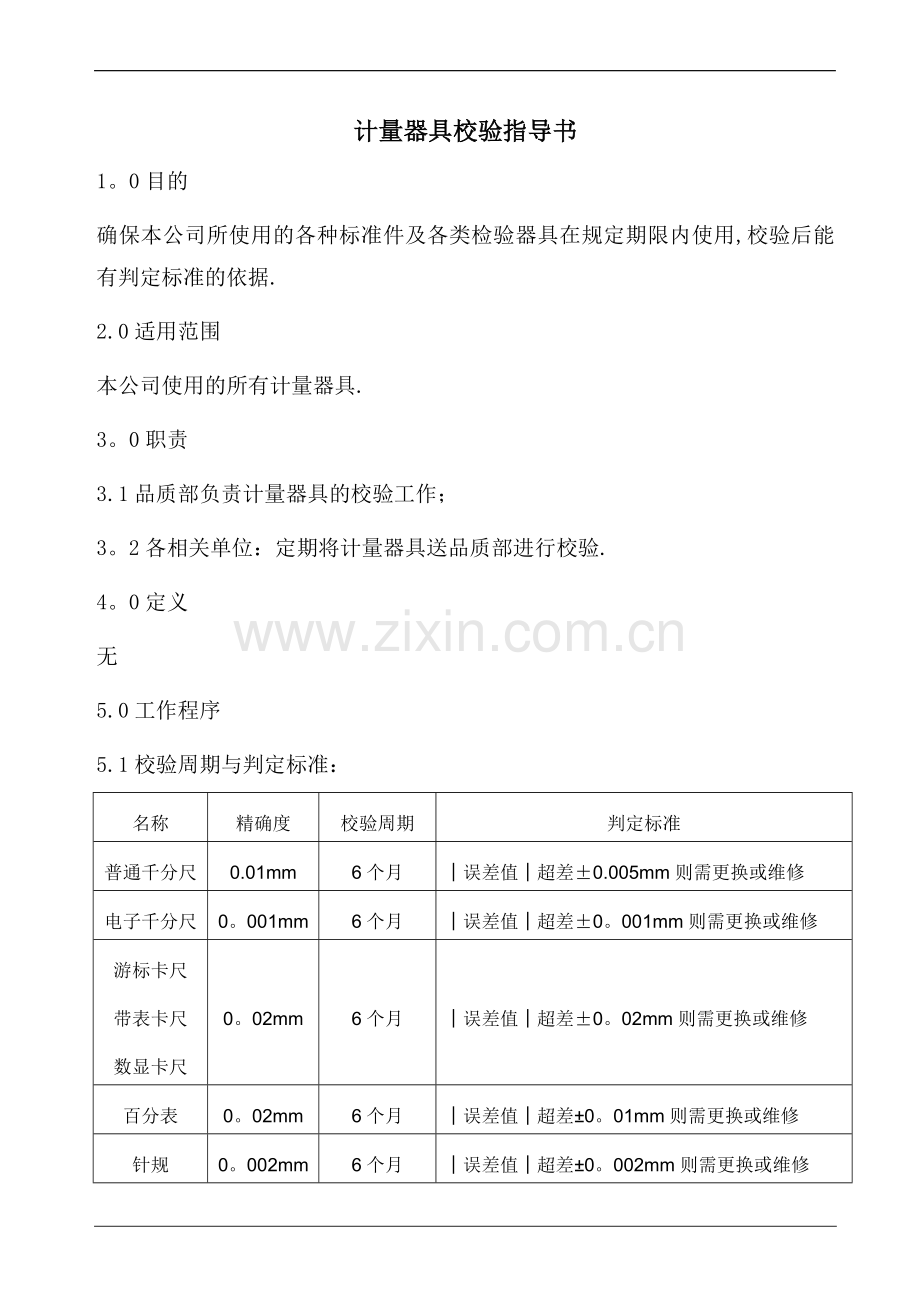

计量器具校验指导书
1。0目的
确保本公司所使用的各种标准件及各类检验器具在规定期限内使用,校验后能有判定标准的依据.
2.0适用范围
本公司使用的所有计量器具.
3。0职责
3.1品质部负责计量器具的校验工作；
3。2各相关单位：定期将计量器具送品质部进行校验.
4。0定义
无
5.0工作程序
5.1校验周期与判定标准：
名称
精确度
校验周期
判定标准
普通千分尺
0.01mm
6个月
│误差值│超差±0.005mm则需更换或维修
电子千分尺
0。001mm
6个月
│误差值│超差±0。001mm则需更换或维修
游标卡尺
带表卡尺
数显卡尺
0。02mm
6个月
│误差值│超差±0。02mm则需更换或维修
百分表
0。02mm
6个月
│误差值│超差±0。01mm则需更换或维修
针规
0。002mm
6个月
│误差值│超差±0。002mm则需更换或维修
硬度计
HRB，HRC2
1年
│误差值│超差±2°则需更换或维修
螺纹环规

6个月
外校,以三针检验判定为准
螺纹塞规

抽检使用为3个月
外校，以三针检验判定为准
全检使用为1个月
投影仪

1年
以外校为准
量块

1年
以外校为准
三座标
0.005mm

厂家校验
5。2校验环境:校验在常温常湿状态下进行。
5。3校验标准器
5。3。1外径、深度校正：标准量块.
5.3。2内径校正:外径千分尺。
5。4校正点选择
5。4。1内径、外径、深度杆无损伤之卡尺：外径选三个点、内径与深度各选一个点。
5.4.2内径、损伤之卡尺：外径选四个点、深度选一个点。
5.4.3深度杆损伤之卡尺：外径选四个点、内径选一个点。
5.4校正步骤
5。4。1校正前检验标准件是否在有限期限内,卡尺各部件是否有损伤，滑动是否顺畅，
归零后是否密合.
5.4。2外径测量校正
（a)选择量块适当尺寸校验；
（b)在取用量块时，要戴棉手套，不可掉落地面;
（c)测量时,将卡尺测量面置于量块外测量面，注意施力大小，并保持卡尺测量面与量块测量面垂直;
（d）测量读数值减去标准值即为误差值.
5.4。3深度校正测量
(a)选择量块适当尺寸校验；
(b）在取用量块时，要戴棉手套，不可掉落地面；
(c)测量时将量块置于台面上，将卡尺深度杆与量块测量面垂直，注意将深度杆轻轻滑下,并保持深度杆顶端与量块在同一水平面上；
（d)测量读数值减去标准值即为误差值。
5。4.4内径测量校正
（a）选择千分尺适当尺寸校验；
（b)取用千分尺时，要轻拿轻放；
（c）测量时将卡尺内测量面置于外千分尺测量面，注意施力大小，保持卡尺内径测量面与外千分尺测量面水平垂直；
(d）测量读数值减去标准值即为误差值。
5。4。5校验后
（a）将校验结果记录于《计量器具年度校验计划》表中；
（b)校验完毕，于游标卡尺盒子上或游标卡尺上贴示校验状态标签；
(c）将标准件用专用纸擦拭干净涂油保存。
5.4.6校验结果判定
（a）判定合格贴“校验合格"标签;
(b）对于量具某个位置已经损坏，但此量具其它位置还是可以使用的，贴“限用”标签；
(c)对于误差过大，予以暂停使用送修，若无法修复予以报废处理，贴“报废”标签；
(d）将校验报告汇总交QE核准。
6。0记录与表格
《计量器具年度校验计划》
7。0相关文件
《普通千分尺内校指导书》
《电子千分尺内校指导书》
《卡尺内校指导书》
《百分表内校指导书》
《针规内校指导书》
《硬度计内校指导书》
计量器具年度校验计划
类 别： 年 月 日 DXC11.01
序
号
编 号
设 备 名 称
型 号
规 格
检定周期
（月）
检定部门
存放地点
或保管人
本月检定时间
备 注
出 厂
本 厂
上 旬
中 旬
下 旬

编制人: 批准人： 年 月 日
