人行道铺装施工.doc

人行道铺装施工
1 预制人行道板的铺装
水泥混凝土方砖铺砌应按图 1所列程序施工.
图1 水泥混凝土方砖铺砌程序图
1。预制人行道板(砖）规格
常用的预制人行道板(砖）主要规格尺寸为490mm×490mm×65mm，490mm×245mm×65mm表面滚花道板；250mm×250mm×60mm压纹道板;250mm×250mm×60(50）mm彩色压纹道板等。
2.预制人行道板（砖)质量标准
预制人行道板（砖）多由预制厂加工制造，出厂前及现场施工时应检查验收，出厂质量要求表面平整、线路清晰、棱角整齐,不得有蜂窝、露石、脱皮、裂缝等现象；彩色道板(砖）应色彩均匀；预制道板(砖）质量或允许偏差应符合要求。
3。普通人行道板的铺砌方法和要求
普通人行道板（砖)的铺砌方法和要求一般采用放线定位法顺序铺砌，板底紧贴垫层，不得有翘动、虚空现象.
(1)下承层准备：摊铺垫层前应先将士基整平。人行道路基经检查合格后，方可测量放线，应用经纬仪测设纵横方格网，用钢尺丈量直线,人行道中线或边线，每隔5～10m安设一块方砖作方向、高程控制点。
(2）铺筑砂浆垫层：采用M2.5水泥石灰混合砂浆或1：3石灰砂浆，摊铺宽度应大于铺装面5~10cm.砂浆随拌随用，水泥砂浆应在初凝前用完。

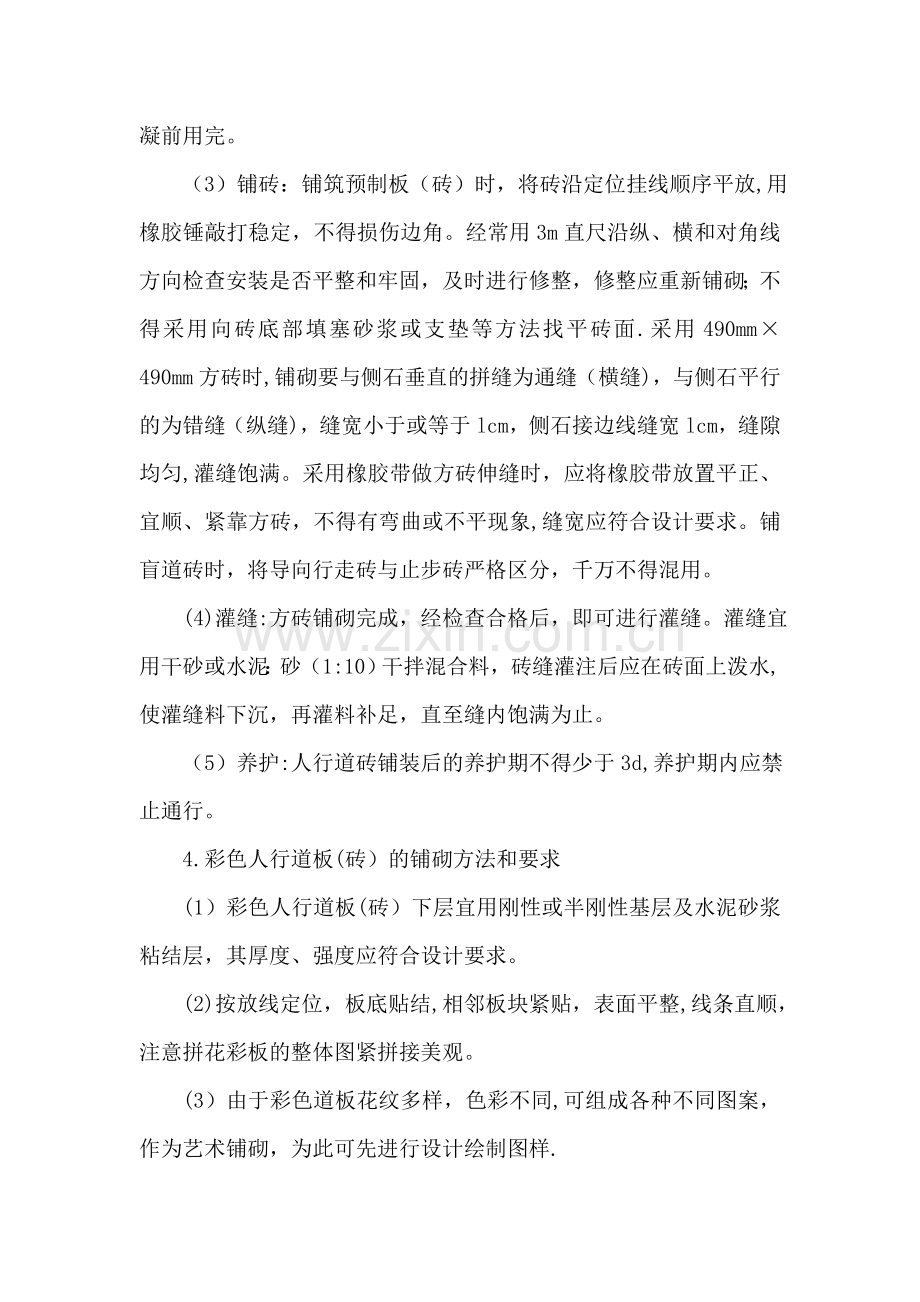

（3）铺砖：铺筑预制板（砖）时，将砖沿定位挂线顺序平放,用橡胶锤敲打稳定，不得损伤边角。经常用3m直尺沿纵、横和对角线方向检查安装是否平整和牢固，及时进行修整，修整应重新铺砌；不得采用向砖底部填塞砂浆或支垫等方法找平砖面.采用490mm×490mm方砖时,铺砌要与侧石垂直的拼缝为通缝（横缝)，与侧石平行的为错缝（纵缝)，缝宽小于或等于lcm，侧石接边线缝宽lcm，缝隙均匀,灌缝饱满。采用橡胶带做方砖伸缝时，应将橡胶带放置平正、宜顺、紧靠方砖，不得有弯曲或不平现象,缝宽应符合设计要求。铺盲道砖时，将导向行走砖与止步砖严格区分，千万不得混用。
(4)灌缝:方砖铺砌完成，经检查合格后，即可进行灌缝。灌缝宜用干砂或水泥：砂（1:10）干拌混合料，砖缝灌注后应在砖面上泼水,使灌缝料下沉，再灌料补足，直至缝内饱满为止。
（5）养护:人行道砖铺装后的养护期不得少于3d,养护期内应禁止通行。
4.彩色人行道板(砖）的铺砌方法和要求
(1）彩色人行道板(砖）下层宜用刚性或半刚性基层及水泥砂浆粘结层，其厚度、强度应符合设计要求。
(2)按放线定位，板底贴结,相邻板块紧贴，表面平整,线条直顺，注意拼花彩板的整体图紧拼接美观。
(3）由于彩色道板花纹多样，色彩不同,可组成各种不同图案，作为艺术铺砌，为此可先进行设计绘制图样.
2 人行道板铺砌质量要求
（1）铺砌平整，排列整齐稳定，接缝均匀，灌缝饱满,无松动、积水现象;彩板色泽匀称，图案清晰。
（2）与各类盖框拼接平整，落水管处设有明(暗）沟泄水,有行道树处应留有树穴。与其他构筑物应接顺，不得反坡。
（3)裂角和断块（不得断成两块以上）道板数量不得超过全部用量的6％,且不应集中于一处，也不得连续超过两块。补缺现浇部分应分格规则，滚花清晰，表面平整。
(4）预制人行道砖安装允许偏差见表1。
预制块人行道砖安装质量或允许偏差表 表1
序 号
项 目
质量或允许
偏差（mm)
检验频率
检 验 方 法
范 围
点 数
1
压实度
路 床
≥90％
lOOm
2
用环刀法或灌砂法检验
基 层
≥95%
2
平 整 度
≤5
20m
1
用3m直尺和塞尺量取较大值
3
相邻块高差
≤2
20m
1
用尺量取较大值
4
横 坡
设计坡度
±0。3%
20m
1
用水准仪具量测
5
纵缝直顺
≤10
40m
1
拉20m小线量取较大值
6
横缝直顺
≤10
20m
1
沿路宽拉小线量取较大值
7
缝宽
大方砖
≤3
20m
l
用尺量较大值
小方砖
≤2
20m
l
用尺量较大值
8
井框与面层高差
≤5
每 座
1
用直尺和塞尺量取较大值
注：1。本表压实度数值系采用轻型击实标准，以标准击实试验的最大干密度值为100％;
2.随机抽样中，量三点取最大值；
3.独立人行道，应增加检验高程指标，允许偏差为±10m；
4.横坡设计坡度小于0.5%时，不得反坡。
3 石料人行道
1。材料要求
(1) 料石的外形尺寸与外观质量要符合表2规定。
料石的外观(正面)质量或允许偏差表 表2
项 目
允许偏差（mm)
规格尺寸
(mm）
长、宽
设计规定
0
-2。0
厚
≤15
+2.0
＞15
—3.0
平面度
（mm）
长度范围
＞400～≤1000
2。0
＞1000
2。5
角度
（mm)
宽度范围
＞400
1.0
缺棱
每
块
料
石
长度不超过lOmm（长度小于5mm不计),周边每m长
1个
缺角
面积不超过5mm×2mm(面积小于2mm×2mm不计）
裂纹
长度不超过两端顺延至板边总长度的1/10，且小于20mm
1条
色线
长度不超过两端顺延至板边总长度的1/10且小于40mm
2条
色斑
面积不超过20mm×30mm(面积小于15mm×15mm不计)
1个
坑窝
粗面板材的正面出现的坑窝
不明显
（2）料石石材的物理力学性能,应符合设计规定。设计未规定时，宜参用下列主要指标:
a。饱和抗压强度不小于120MPa；
b.饱和抗折强度不小于9MPa；
c.磨耗率:洛杉矶法＜25％或狄法尔＜4％；
d。抗冻性:冻融循环次数为50次,无明显损伤，系数K≯75％；
e.坚固性:（硫酸钠侵蚀）质量损失Q≯15％；
f.吸水率≯1％；
g.密度≮2500kg／m3;
h.硬度≮7。0莫氏；
i.孔隙率≯3％.
2。料石人行道铺装
按设计要求选择石料(宜选用花岗岩）；基层与路基施工应符合有关规定。
（1）在检验合格的基层上测量放线:用经纬仪测设纵、横方格网，宜用钢尺丈量直线;人行道中线或边线上,宜每隔5—10m安设一块方砖作方向、高程控制点。
（2)铺砌时应平放，用橡胶锤敲打稳定,不得损伤石料的边角。
(3)铺砌中随时检查料石是否安装牢固平整，及时修整，修整应重新铺砌，不得采用在料石下部填塞砂浆或支垫方法找平上表面。
(4)灌缝：料石铺砌完成后,应检查其稳固和平整度，合格后即可进行灌缝。宜用干砂或水泥:砂（1：10）干拌混合料，缝灌砂后应在料石面上泼水，使灌缝料下沉，再灌料补足。
3。料石人行道铺装质量要求
（1）石材质量符合设计要求；砂浆强度等级符合设计规定；
(2)铺砌应平整稳固，不得有翘动现象，灌缝符合设计；
（3）铺砌表面整洁美观，砌缝直顺,颜色过度自然；
(4）铺砌面层与构筑物应接顺，不得反坡；
（5)石料铺装质量或允许偏差应符合表3规定。
料石铺装质量或允许偏差表 表3
序号
项 目
质量或允许
偏差(mm)
检验频率
检 验 方 法
范 围
点 数
1
压实度
路床
≥90％
100m
2
用环刀法或灌砂法检验
基层
≥95％
2
水泥砂浆抗压强度
符合设计规定
见 注
l

3
平 整 度
≤3
20m
1
用3m直尺和塞尺量3点取较大点
4
相邻块高差
≤2
20m
1
用尺量3点取较大值
5
横坡
设计坡度±0.3％
20m
1
用水准仪量测
6
纵缝直顺
≤10
40m
1
拉20m小线量3点取较大值
7
横缝直顺
≤10
20m
l
8
缝宽
+3
-2
20m
1
用尺量3点取较大值
9
井框与面层高差
≤3
每 座
1
用尺和塞尺量3点取较大值
注：1.每1000m2或每台班至少制作砂浆试块一组(6块）。如砂浆配合比变更时，相应制作试块；
2。砂浆强度:砂浆试块的平均抗压强度不低于设计规定,任意一组试块的抗压强度最低值不低于设计规
定的85%。
