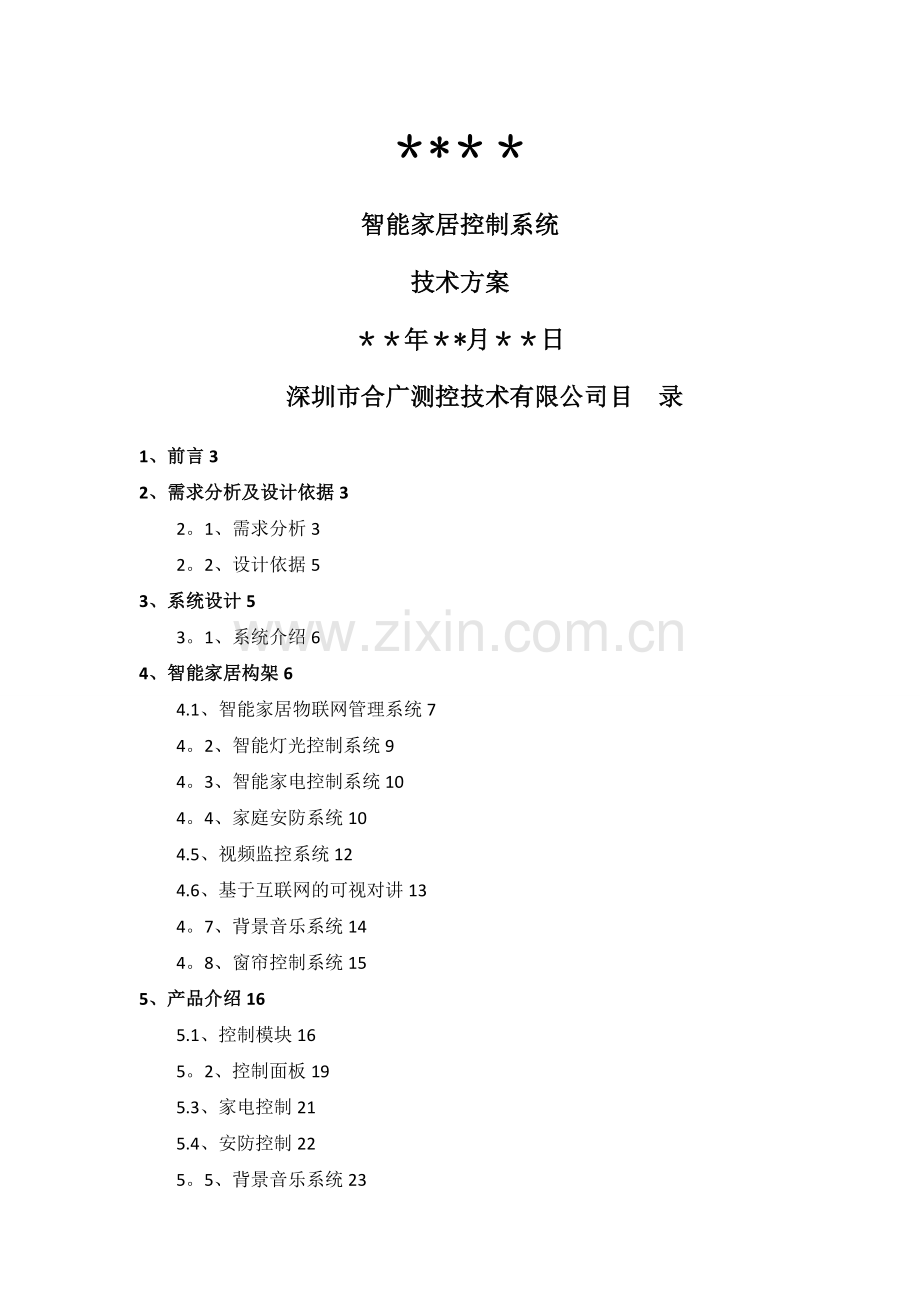

*智能家居控制系统技术方案年*月日 深圳市合广测控技术有限公司目 录1、前言32、需求分析及设计依据32。1、需求分析32。2、设计依据53、系统设计53。1、系统介绍64、智能家居构架64.1、智能家居物联网管理系统74。2、智能灯光控制系统94。3、智能家电控制系统104。4、家庭安防系统104.5、视频监控系统124.6、基于互联网的可视对讲134。7、背景音乐系统144。8、窗帘控制系统155、产品介绍165.1、控制模块165。2、控制面板195.3、家电控制215.4、安防控制225。5、背景音乐系统236、结束语241、前言深圳市合广测控技术有限公司是先进控制技术和智能化产品的研发及制造商,是国家级高新技术企业，是深圳市自动化协会的副理事长单位.从2004年发展至今,公司始终坚持“诚信、规范”的经营理念,为社会提供高品质的产品和服务。我们提供业内最齐全的软、硬件产品系列,让您通过物联网运营平台将分布在全球各地的设备进行互联，达到集中管理、信息交互、资源共享.我们建立基于云计算的智能监控系统“天涯明月”物联网商业运营中心和数据中心,使得诸如智能照明、智能家居、动力环境监控通过我们的运营平台能够快速高效低成本建立并得到持续支持.公司自主开发的产品分为八大系列： A1系列:智能照明控制系统 A2系列：机房综合监控系统 A3系列：网络视频监控系统 A4系列：LED调光电源 A5系列：酒店客房控制系统 A6系列：智能消防应急照明和疏散指示系统 A7系列：楼宇自控及能耗管理系统 A8系列:智能家居2、需求分析及设计依据2.1、需求分析本次设计定位为家居智能化别墅，拟将该别墅设计成为具有高水准的智能化家居,以提高家居的附加值，进而提供一个安全、舒适、节能的高品味居住环境。这种情况下,分析用户的实际需求，有针对性的进行设计,就显得尤为重要。为此，我们在对本项目智能家居系统的设计时，将提高舒适性和安全性摆在一个很重要的位置上，运用高科技手段，将环境参数调整到对人最舒适的数值，充分体现科技以人为本的真谛.根据设计图纸要求、相关专业的国家标准进行工程设计，设计将会参照所提供的技术说明，并以品质标准进行智能家居系统的设计.本次设计的*智能家居控制系统采用AISAC8000智能家居系统，此系统主要涵盖以下几个方面: 智能家电控制：所有红外家电集中式控制，组合场景控制，远程控制。 智能灯光控制：对照明灯具进行组合场景定时控制,与其他系统联动，实现可编程式控制方式,并能远程监测、控制. 智能窗帘控制：采用电动式窗帘，接入控制系统，通过各种控制终端可以对窗帘实现开、关、停控制，并能与灯控系统等其他系统联动控制。 视频监控：通过各种客户端软件,本地、远程查看安装在家中的摄像头视频，并可进行录像、联动控制等. 基于互联网的可视对讲：新一代可视对讲构架，用平板电脑、手机等智能终端取代传统室内机,支持远程可视对讲及开锁功能. 家居安防:通过前端安防探头、信号采集设备、后台处理软件，为家庭建立一道安全防护屏障，一旦有警情发生立刻广播至各个智能终端. 背景音乐:各房间均有开关面板，可单独调节音量、高低音分别可调，与灯光、窗帘系统联动，可以设定多种组合场景。2。2、设计依据本技术方案按照以下规范及依据制定: l 甲方提供图纸l 安全防范工程技术规范（GB50348）l 智能建筑设计标准(GB/T50314）l 电气装置工程施工及验收规范GBJ232-82 l 防盗报警控制器通用技术条件GB12663-2000 l 民用建筑电气设计规范JGJ/T1692、GA/T74-94l 民用闭路监视电视系统工程技术规范（GB5019894）l 入侵报警系统工程设计规范（GB503942007）l 视频安防监控系统工程设计规范（GB50395-2007）l 安全防范工程程序与要求（GA/T7594)3、系统设计AISAC-8000智能家居系统为您提供一个舒适的、便捷的居家生活方式,让您不用再从一个房间到另一个房间去开关窗帘，调整灯光，调节温度，控制音视频设备，只需通过智能手机、平板电脑、PC机、智能控制面板或遥控器等,居家生活中的整体控制尽在您的一指之间。 您只需轻点一下手机，房内灯光自动调节亮度，窗帘自动关闭，电视自动打开到您最喜欢的电视频道,窗户按照您的需要自动调节角度产生最适宜的室内光线，晚上在您走到走廊灯光会自动亮起.清晨起床时间一到，卧室音响设备就会自动播放您爱听的“起床曲”;浴室里的电灯也会随着您进入梳洗时自动亮起，厨房的咖啡壶也会自动煮水，走出浴室就会有热腾腾的咖啡等着您;在客厅里，您只需轻按触摸屏或遥控器就可以十分方便的通过家庭影院自动播放电视节目。当您出门后,智能家居中央控制系统会自动启动安全防护模式，当您开车进出车库时车库门自动开关。坐在沙发上轻点一下触摸屏就可以控制家里所有的灯并可调节亮度；外出之前只要按一个键就可关上所有的灯和应关的电器;躺在床上就能关掉卫生间的换气扇；不必下楼就能为客人打开家门;每天晚上,所有的窗帘都会定时自动关闭；在办公室或在出差时打开电脑上网，家中的安全设备和家用电器立即呈现在您的面前。在炎热的夏天,您可以在下班前在办公室通过电脑打开空调，回到家里便能享受清凉；在寒冷的冬季，则可以享受到融融的温暖。3.1、系统介绍AISAC8000智能家居系统采用国际上得到认可并广泛使用的CANBUS总线技术，结合网路宽带技术、音视频处理技术、无线传输技术、数据库、云存储等技术综合管理。系统特点:1、无需维护的运行：整个家庭内各种设备都连接到其网络上,通过网络上运营商的软件平台，可实现对设备的检测和故障诊断功能。一旦出现故障，会自动给出故障提示，并要求设定的相应维修单位保修，无需主人亲自动手。2、交互式：交互式特点能够充分给予用户选择的自由，任何时候他都可以选择任何节目来听或者来看,或者任何时候他都可以和其他人交谈.3、简单的操作：因为智能家居是在千家万户中使用的，考虑到使用者的年龄、职业、经历以及受教育程度等的差异，所以该类系统的操作必须简单、方便、可靠,以适应不同使用人群的需要.4、高速化：只有宽带高速，才能将智能家居的应用提高到让用户享受生活便捷层面.许多的网上应用软件必须有高速率的网络来支持才会发挥效果。5、可根据个人或家庭生活方式制定：随着信息时代的到来，个性化的要求在不断提高，未来智能家居应能够根据不同使用者的家庭环境、设备数量和类型以及生活方式习惯等可作相应的配置和调整.6、开放性：可以和其他物业管理系统（BMS），楼宇自控系统（BA），保安及消防系统结合起来，符合智能大厦的发展趋势。7、开放式协议，通用操作系统：可兼容家庭可视对讲、门禁、报警、监控、背景音乐等大多数智能化系统与电器设备。4、智能家居构架AISAC-8000智能家居系统是一个分布式、总线型的智能家居控制系统,涵盖了智能灯光控制、家居安防、消防、门禁及小区智能集中控制及管理，是一种功能强大、操作简单的智能化程度很高的适用于家居行业的控制总线技术。 软件系统主要由“本地CANBUS总线网络”、“协议转换层”、“物联网平台”组成。本地总线网络通过协议转换，接入到物联网平台，这样就组成一套完整的智能家居系统.由于网络资源的开放性和广泛性,物联网平台所能接入的底层系统可以上万甚至十万个.4。1、智能家居物联网管理系统智能家居物联网管理系统,是整个支撑智能家居控制的核心与主干系统。“天涯明月运营平台是智能监控系统的应用模式创新,体现了现代科技的安全、便捷、智慧. 平台介绍: 平台运营模式是平台运营商搭建公共平台,客户无需建设监控中心，只需要承担现场采集器及传感器的费用,并支付相关通信及运营费用。 如果用户不是特别私密性或个性化的行业，这种选择是一种趋势。对于客户来说平台搭建成本得到了均摊,建设成本能够降低很多，同时能得到长期的、实时的、技术不断更新的有偿服务.平台架构：运营平台是实现监控系统业务运营的基础，物联网主要分为以下四个层次:应用/服务、运营/管理、接入网络、现场信息流。总体架构如下所示：用户可在任何地方、任何时间，凭借有网络支持的电脑终端或智能手机终端，通过已申请的账号与密码，登录物联网运营平台。手机、电脑账号统一，可以使用用户手机号码作为统一身份识别,与密码辨别的验证方式.登陆网址 www.tview。com。cn体验用户名: family验证通过后，即进入与该用户相对应的管理界面。可对所测控对象进行，遥信、遥测、遥控、遥调和遥视的现代管理与应用.进而得到一个信息化、数字化的专业测控信息服务。4。2、智能灯光控制系统AISAC8000智能家居系统的灯光控制采用了大量的模块化结构设计，是目前家居生活中提供的最完整和最全面的控制系统.通过简单明了的触摸屏界面，省去了墙面安装的各式开关面板、调光面板等,使家居中的墙面简单整洁.同时也省去了您奔跑于各个房间或各个区域甚至各个楼层的灯光开关之间而手忙脚乱.这一切都只需在触摸屏面板上轻轻点击一下就得以完成。 整个方案的灯光控制首先可以按照房间、走廊和公共区域进行划分，通过设在房间内的触摸屏/按键面板进行本地控制或同安防监控、消防系统配合，实现灯控与安防、消防联动来实现。4。3、智能家电控制系统AISAC8000智能家居控制系统是利用最先进的数码智能技术开发的家电控制产品，通过使用智能开关面板和无线智能终端设备可以在家中的任何地方，对家中的电器进行遥控。通过总线红外学习器，对家电的红外信号进行学习，达到将家电功能融入家庭中控系统，使其具备与其他系统进行联动的功能效果.通过控制模块，对家电进行开关动作的控制。智能家电系统一般应具备以下基本功能:（1）通信功能。包括电话、网络、远程控制/报警等。（2）消费电子产品的智能控制。例如可以自动控制加热时间、加热温度的微波炉，可以自动调节温度、湿度的智能空调，可以根据指令自动搜索电视节目并摄录的电视机/录像机等等。(3）交互式智能控制.可以通过语音识别技术实现智能家电的声控功能；通过各种主动式传感器（如温度、声音、动作等）实现智能家电的主动性动作响应.用户还可以自己定义不同场景不同智能家电的不同响应。4。4、家庭安防系统家居安全防范系统，是每个用户着重考虑的重点系统,因此需以安心、放心的角度诠释智能家居中的安全防范在日常生活中的体现.在别墅周围我们设置红外探测器，别墅里我们设置有人体红外感应器、门磁等来防止外来人员的随意进入；紧急按钮的设置,当有意外情况发生时，别墅内的人员可以及时向监控中心发出求救信号。同时系统可以接收传感器（比如红外探测器）产生的报警信号,触发录像事件，并且可以向其他I/O设备发出联动信号（如触发报警器)。家庭安全防范系统提供以下多种工作模式：用户可以在本机上对家庭报警系统进行设/撤防操作，或通过电话对家庭报警系统进行布防操作。布防方式又分为离家设防模式和在家设防模式等。安防设置状态主要有以下四种：n 离家布防：全部探测器处于布防状态。n 在家布防：当主人回家想要休息时，可以采用这种布防方式，使房屋周围的传感器处于工作状态，使主人的活动区域安装的传感器处于休眠状态.n 在家撤防：除永久设防的防区外,其它报警器都处于待机状态。（永久设防的防区有煤气泄漏探测器、烟雾探测器、紧急求助按钮等）n 自选防:这种方式主要用于区别主人与佣人或者来访者，当主人回家时可以采用正常撤防，而其他人员可以使用部分撤防。使用AISAC-8000智能家居系统进行集中监控时，通过触摸屏面板简化了各种操作界面。n 当传感器探测到安全隐患时,由中控系统进行通知和报警。n 当有朋友探访时，不用跑道门口去进行可视对讲，在移动设备上即可进行可视对及单元门和房门开锁等操作。n 当非正常情况下有人入侵，系统从安防主机或探头获取信息后通过网络或电话向相关部门报警，并同时控制灯光闪烁，关闭小偷所在区域，将小偷困在里面等待相关人员到达等等。n 当有盗窃犯徒闯入时，还可以自动启动或通过电脑远程启动室内的音视频设备、灯光系统等以吓退盗窃犯徒。4.5、视频监控系统家居视频监控系统以物联网平台为依托，采用布置在外门口、客厅、走廊处的网络摄像头为监控点.将视频采集储存在云计算平台，用户可通过自己的账号，在任意地点登陆电脑或手机的平台，对家居的现场情况随时随地观看,家庭实况真正掌握在了自己的“指掌”之中.摄像头与可视对讲及电视同在平台之中，可互调影像.如通过电视观看室外摄像头观看来访人等.1）系统组成 视频监控系统由两大部分组成,它们是:1、前端设备：由各摄像机组成;2、硬盘录像机：由录像设备和存储设备组成，可以通过WEB网络完成视频监控查看。2）工作原理1.在房子的大门口安装视频监控点，这样无论主人在哪里，通过便利的互联网就可以看到家中一天24小时内发生的所有情况。2。在您长期出门在外时，它可以将家中所发生的一切全部记录下来，回家后您可以一一进行回放。3.甚至在您出门在外的过程中，它还可定时定量的给你的邮箱、手机发送相关捕捉的图象。当家中出现异常状况时,视频监控系统还可以自动电话报警.4.在家看电视或者上网时，有客人来访，可以通过遥控切换到监控画面显示在电视或者电脑屏面上.4。6、基于互联网的可视对讲基于互联网的可视对讲应用是建设智慧社区的基础.通过我们系统的不同功能模块，住户能够体验到从可视对讲、智能家居，到智慧社区的一系列应用：1、随时了解访客信息 2、实时掌握家庭电气设备运行情况及安防信息 3、方便实现物业管理智能化每个梯道入口处安装梯道可视主机，可用于呼叫住户或管理中心，来访者可通过在门口机输入房号呼叫室内控制彩屏,住户可以与之通话，同时门口机可将本地图像传送到室内控制彩屏，住户通过图像决定接受或拒绝来访。如果室内无人接听，则自动转至业主的手机,也可将本地图像传送到业主的智能手机中，每个业主最多可配置16个移动终端（平板电脑/手机）.在保安监控中心安装管理中心机,专供接收用户紧急求助和呼叫.系统结构：小区可视楼宇对讲系统功能与特点1、选型品质精良、配置科学耐用、系统结构合理、布线精简且维护方便、整体性能与价格达到最优化组合。2、室外主机采用微电脑芯片控制各种呼叫、回铃、提挂机、通话、开锁等工作状态。智能化程度高，电路超常稳定、可靠。3、系统的语音传输均采用无损侦听发码技术,确保不会产生信息传送冲突、漏失，因此不会产生对所传信息的破坏或丢失，同时在该系统中也采用了多种检错措施(如奇偶校验，CRC循环冗余检错）使得语音信号的传递准确无误.4。7、背景音乐系统现代家庭越来越注重生活理念及生活品质，数字化、网络化、智能化和交互式的多媒体电子产品将逐渐成为家庭娱乐和生活的多媒体中心，成为现代家庭生活休闲的新潮流。而智能背景音乐系统(也称为全宅网络音响控制系统)能够让我们切实体验到智能家居的舒适和温馨。本项目的背景音乐设计，首先是具备智能接口，可提供智能协议的智能型音乐播放系统。 可通过平板电脑、手机等终端对其进行控制。另外可与照明、安防等设备联动，组成常用场景模式。当然，每个间房都单独安装了音量旋钮,可以独立控制这间房的开关,还可调节音量大小。在客厅安装的主控台可以直接控制各个房间背景音乐的的开关，而无需用户亲自过去。每个区域可通过面板自由选歌单独播放音乐；内置集成FM、MP3播放模块，可以听音乐、听收音机等；实现音乐跟随功能；具备定时唤醒功能；具备与中控设备集成联动功能。4.8、窗帘控制系统社会经济的快速发展和人们生活观念的改变，有宽大窗户的生活建筑越来越多。这种建筑结构美观,采光良好,但是窗户的高度或者宽度超过4米以上，手动拉窗帘比较困难。随着高新技术及电子器件的发展,光控，声控及遥控窗帘应运而生，给人们的生活带来方便。窗帘控制系统由窗帘控制模块、窗帘电机和窗帘导轨组成。 通过总线型窗帘控制模块对窗帘电机的控制，将电动窗帘纳入智能家居控制系统，使窗帘具备定时启动功能，配合灯光场景动作功能，外出手机远程遥控功能，与其他智能家居设备进行多方联动功能,以达到适合主人习惯的场景效果。5、产品介绍5.1、控制模块1、智能网关模块产品名称：智能网关模块产品型号：A8SRW品牌:深圳合广功能说明： 用于智能照明的通信和网络管理，它不仅具有IP网络功能，同时具备场景及定时功能，扫描CANBUS设备和处理RS232/485数据功能等，通过TCP/UDP与运营管理平台进行通信。2、区域通信模块产品名称：CANBUS网桥模块产品型号：A1-MBT-0214品牌：深圳合广功能说明:CANBUS/IP转换;支持多种网络协议;支持SocketServer/Client服务模式;支持跨以太网实现CAN总线间的模块通讯；支持2个UDP/IP-CAN透明双向转发功能;场景存储功能。3、继电器输出模块产品名称：继电器输出模块产品型号： A1MLC1324/16、A1MLC1344/16、A1-MLC-1354/16、A1-MLC1328/16、A1MLC1348/16品牌：深圳合广功能说明： 提供4、8路16A继电器输出控制模块.具备磁保持自锁、手动开关、电流反馈检测、通信故障自检功能.4、白炽灯调光模块产品名称:4路0-220VAC调光模块产品型号：A1MID1404/2品牌:深圳合广 功能说明:针对白炽灯对亮度进行调节控制，实现平滑调光。5、荧光灯调光模块产品名称：110VDC调光模块产品型号：A1-MFD-1414 品牌:深圳合广功能说明：一般用于支持可调光的荧光灯进行调光控制，也用于部分支持110V调光的LED灯。6、窗帘控制模块产品名称:4路窗帘控制模块产品型号：A1MCC1504品牌：深圳合广产品功能: 自定义行程时间;延时启动及关闭功能；可接强电电机及弱电电机。7、通用输入模块 产品名称:4路AI/D输入模块产品型号：A1MAD1744品牌：深圳合广功能说明：具有4路模拟量输入和4路开关量输入,可用于接入各种传感器、变送器等数据采集设备,如温度、照度、人体感应、门磁、烟感等，或接入照明开关信号,将外接信号转换成总线信号进行系统联动控制等。5.2、控制面板1、嵌入式ELV输入模块 产品名称:嵌入式ELV输入模块产品型号：A1MEV2104 品牌：深圳合广功能说明：具有4路通用开关量输入，4路通LED灯信输出，用于86式底盒嵌入安装,当需接入第三方复位开关面板时，使用此模块接入智能照明控制系统,实现照明控制功能。2、智能控制面板产品名称:6键LCD智能控制面板产品型号：A1-86DI2748品牌：深圳合广功能说明：多功能液晶显示屏，可翻页选择，实现灯光、窗帘等多种控制,以及一键式场景控制功能，能显示相应控制回路状态.3、智能轻触面板产品名称：8键智能轻触面板 产品型号：A1-86DI-2708/AS品牌：深圳合广产品功能：亚克力面板，镀铬按钮；每个按键都可实现开关、调光、场景控制 4、第三方面板产品系列：爱点系列（可选款型：水晶白、不锈钢拉丝、水晶黑)产品系列：尚点系列（可选款型:不锈钢拉丝、雅白）功能特点：100%纯平点控,不藏灰,更安全更方便;独具一格的圆形按钮，方中有圆，外观独特；七重卡扣设计巧妙，结构稳定安全；进口PC一体化成型底座，更牢固稳定;圆形接线端子,连接安全可靠；特别增设省电LED蓝光指示灯，绿色环保,尽显人性化。5、触摸控制屏产品名称：墙挂式彩屏产品型号：A8PDA0307/WW品牌：深圳合广功能说明：采用可视化交互UI界面，操作简便、显示直观、功能齐全，是集所有智能家居设备控制于一体的智能终端,通过可视化界面可对家庭灯光、窗帘、电视、空调、背景音乐、家庭安防等家居设备进行集中控制,并查看相关设备运行状态。5.3、家电控制1、吸顶式全方位遥控器产品名称：吸顶式全方位遥控器 产品型号：A8-MAD0704 品牌：深圳合广产品功能：红外编码发射功能；红外学习功能；无线信号与CANBUS互转功能；ZigBee协调器（控制中心)功能。5.4、安防控制1、安防告警模块产品名称：安防告警模块产品型号： A8SHH0610品牌：深圳合广产品功能:支持12路有线防区、20路无线防区和32路虚拟防区；支持2个315M无线控制器遥控布防、撤防；支持2路电平方式和2路干节点方式联动输出；预存GSM无线网络，PSTN有线电话网络双网报警；报警语音录音/放音功能；支持GSM、PSTN双网远程控制模式;支持CAN总线（布防、撤防等)远程控制模式；系统参数设置功能；设备工作状态管理功能；现场声光提示功能。2、可视门口对讲机产品名称可视对讲门口机产品型号A8DJ-701产品功能IC/ID卡刷卡开门按键密码开门呼叫管理中心、单元用户呼叫业主的智能手机，实现双向可视对讲功能5。5、背景音乐系统1、背景音乐主机产品名称：背景音乐主机产品功能：液晶显示调控菜单；纯数字信号传输;信号矩阵功能；32分区数字传输；内置MP3播放器和收音机、外接4路音源;时间编程定时功能；多区域多房间独立输出立体声音源;红外遥控学习功能。接线示意图: 6、结束语“智能时代”已经到来，智能家居（Smart Home）离我们不再遥远. 智能家居正在快速的发展道路上，科技改变生活,未来之屋也不再是一个遥不可及的梦。随着科技的发展、技术的积累，相关成本的降低,人们生活的改善以及追求更高品质的生活,选择一套智能家居控制系统方便我们的居家生活，以实现居家智能化.合广测控为您创造一个智能的家,一个时尚的家,一个安全的家,给您带来属于你的未来之屋.体验智能科技，畅享人性家居，选择合广测控。 13
