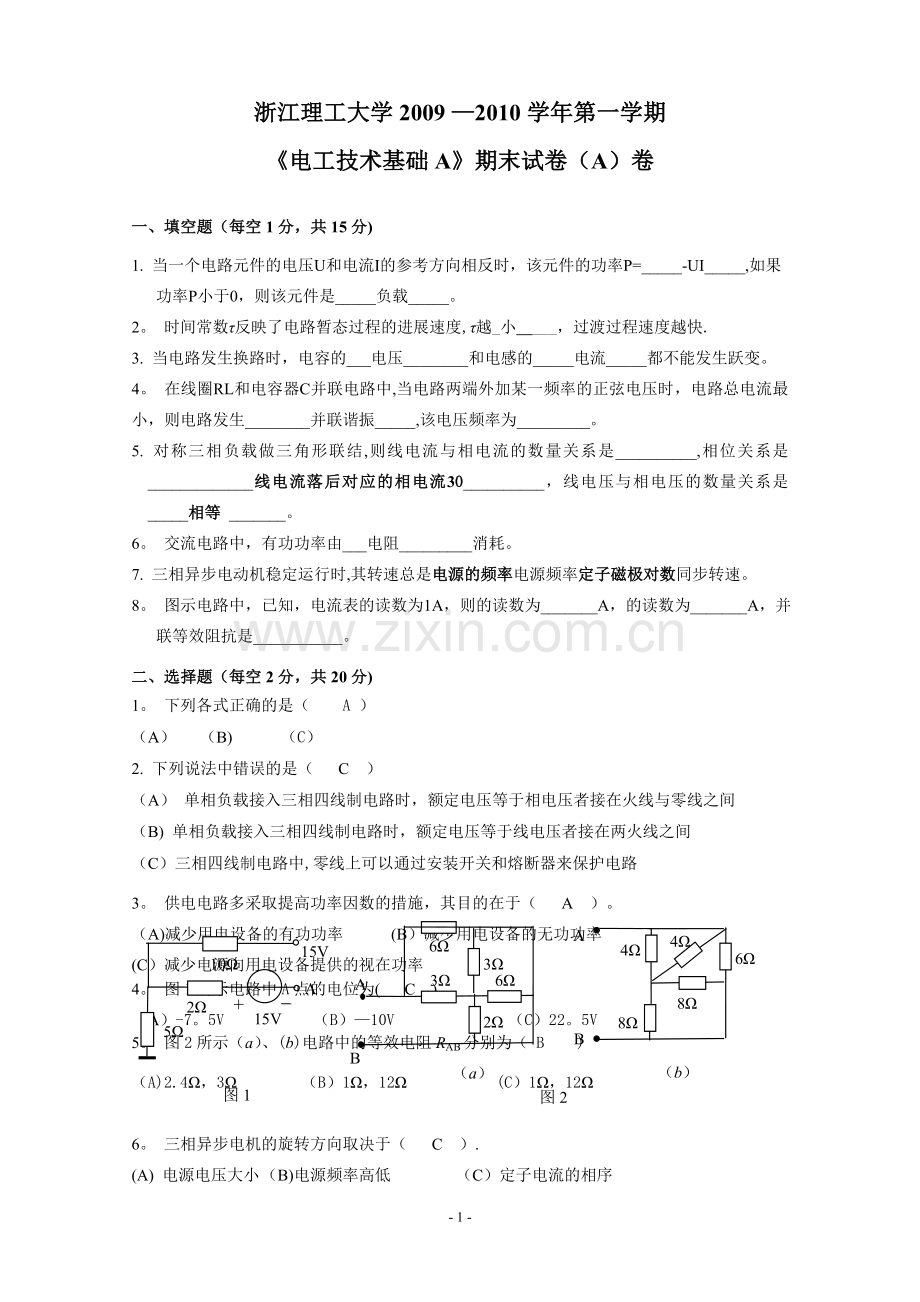

浙江理工大学2009 —2010学年第一学期
《电工技术基础A》期末试卷（A）卷
一、填空题（每空1分，共15分)
1. 当一个电路元件的电压U和电流I的参考方向相反时，该元件的功率P=_____-UI_____,如果功率P小于0，则该元件是_____负载_____。
2。 时间常数τ反映了电路暂态过程的进展速度,τ越_小 ___，过渡过程速度越快.
3. 当电路发生换路时，电容的___电压________和电感的_____电流_____都不能发生跃变。
4。 在线圈RL和电容器C并联电路中,当电路两端外加某一频率的正弦电压时，电路总电流最小，则电路发生________并联谐振_____,该电压频率为_________。
5. 对称三相负载做三角形联结,则线电流与相电流的数量关系是__________,相位关系是_____________线电流落后对应的相电流30__________，线电压与相电压的数量关系是_____相等 _______。
6。 交流电路中，有功功率由___电阻_________消耗。
7. 三相异步电动机稳定运行时,其转速总是电源的频率电源频率定子磁极对数同步转速。
8。 图示电路中，已知，电流表的读数为1A，则的读数为_______A，的读数为_______A，并联等效阻抗是___________。
二、选择题（每空2分，共20分)
1。 下列各式正确的是（ A ）
（A） （B) （C）
2. 下列说法中错误的是（ C ）
（A） 单相负载接入三相四线制电路时，额定电压等于相电压者接在火线与零线之间
（B) 单相负载接入三相四线制电路时，额定电压等于线电压者接在两火线之间
（C）三相四线制电路中,零线上可以通过安装开关和熔断器来保护电路
3。 供电电路多采取提高功率因数的措施，其目的在于（ A ）。
（A)减少用电设备的有功功率 (B）减少用电设备的无功功率
(C）减少电源向用电设备提供的视在功率
4。 图1所示电路中A点的电位为( C )
（A）-7。5V （B）—10V （C）22。5V
5。 图2所示（a）、(b)电路中的等效电阻RAB分别为（ B )
（A)2.4Ω，3Ω （B）1Ω，12Ω (C）1Ω，12Ω
8Ω
（b）
4Ω
6Ω
A
B
8Ω
4Ω
图2
图1
（a）
A
B
6Ω
3Ω
6Ω
2Ω
3Ω
+
–
5Ω
15V
2Ω
10Ω
A
15V

6。 三相异步电机的旋转方向取决于（ C ）.
(A) 电源电压大小 （B)电源频率高低 （C）定子电流的相序

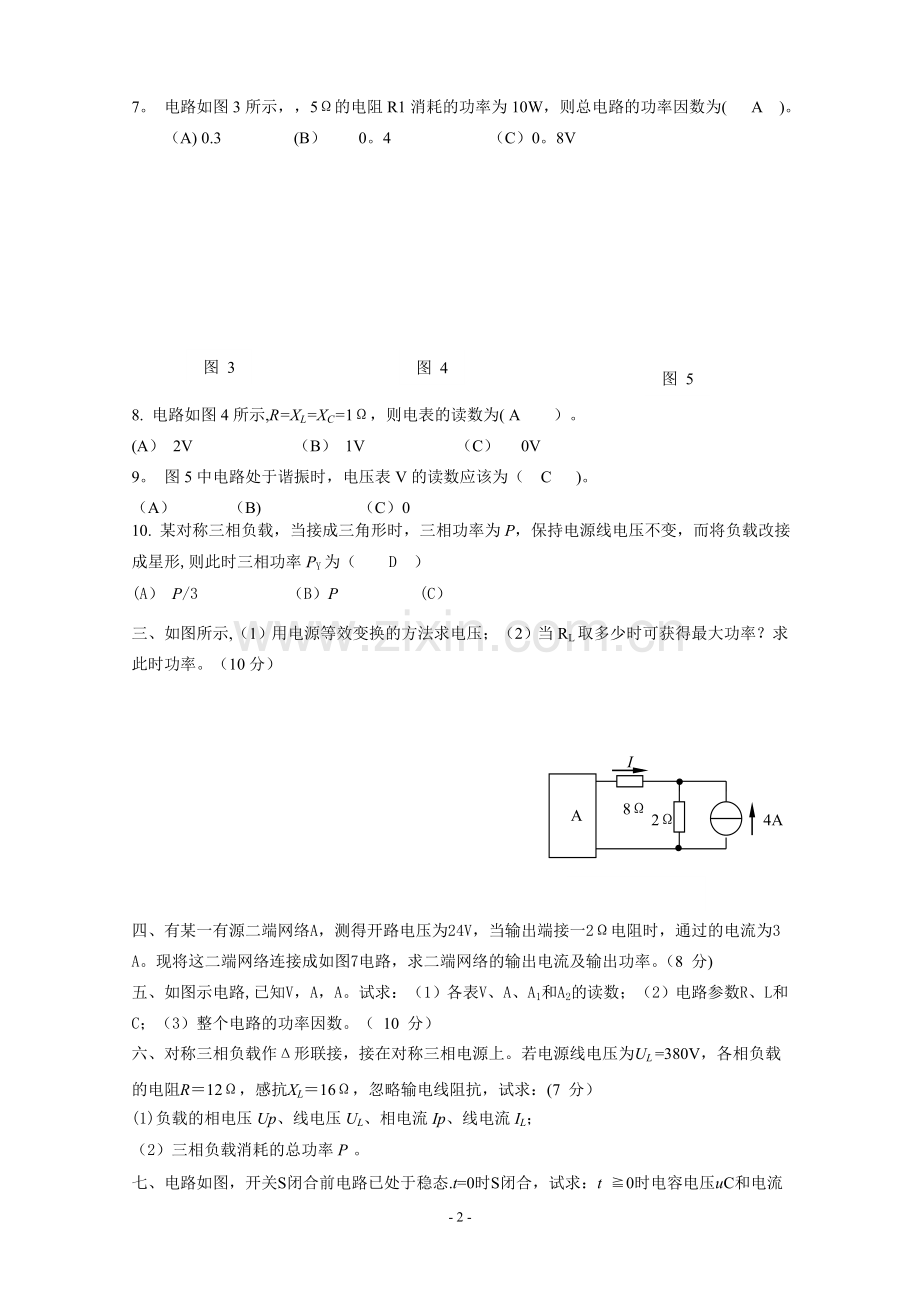

7。 电路如图3所示，，5Ω的电阻R1消耗的功率为10W，则总电路的功率因数为( A )。
图 4
图 3
图 5
（A) 0.3 (B） 0。4 （C）0。8V
8. 电路如图4所示,R=XL=XC=1Ω，则电表的读数为( A ）。
(A） 2V （B） 1V （C） 0V
9。 图5中电路处于谐振时，电压表V的读数应该为（ C )。
（A） （B) （C）0
10. 某对称三相负载，当接成三角形时，三相功率为P，保持电源线电压不变，而将负载改接成星形,则此时三相功率PY为（ D ）
(A） P/3 （B）P (C）

三、如图所示,（1）用电源等效变换的方法求电压；（2）当RL取多少时可获得最大功率？求此时功率。（10分）

A
I
8Ω
2Ω
4A
四、有某一有源二端网络A，测得开路电压为24V，当输出端接一2Ω电阻时，通过的电流为3 A。现将这二端网络连接成如图7电路，求二端网络的输出电流及输出功率。（8 分)
五、如图示电路,已知V，A，A。试求：（1）各表V、A、A1和A2的读数；（2）电路参数R、L和C；（3）整个电路的功率因数。（ 10 分）
六、对称三相负载作Δ形联接，接在对称三相电源上。若电源线电压为UL =380V，各相负载的电阻R＝12Ω，感抗XL＝16Ω，忽略输电线阻抗，试求：(7 分）
(1)负载的相电压Up、线电压UL、相电流Ip、线电流IL；
（2）三相负载消耗的总功率P 。
七、电路如图，开关S闭合前电路已处于稳态.t=0时S闭合，试求：t ≧0时电容电压uC和电流iC、i1和i2 。（10 分)

八、在图示电路中，.今调节电容C值使电流I最小，并测得：。求阻抗(10 分)
九、有一Y112M—4型三相异步电动机的技术数据如下表所示。试求：(10 分）
（1）磁场的转速n0、额定转差率SN 和转子电流的频率f2；
（2)额定输入功率P1、定子额定电流IN；
（3)起动电流Ist、起动转矩Tst和最大转矩Tmax。
功率
4kW
转速
1440 r/min
电压
380V
效率
84。5%
功率因数
0。82
Ist/IN
7.0
Tst/TN
2.2
Tmax/TN
2。2
浙江理工大学2009 —2010学年第一学期
《电工技术基础A》期末试卷(A）卷标准答案和评分标准
一、填空题（每空1分,共15分）
1．—UI；电源 2. 小 3。 电压;电流 4. 并联谐振；
5。 ；线电流落后对应的相电流30°；相等 6。 电阻
7。 电源的频率；定子磁极对数 8.5V;2.5V;7.5V
二、选择题(每空2分，共20分）
1
2
3
4
5
6
7
8
9
10
A
C
A
C
B
C
A
A
C
B
三、计算题（共10分）
解：
（1）当3A的电源断开时，有，已知
（2）当2A的电源断开时，有可得，已知
（3）利用叠加原理得：
(4）求每个电源的输出功率：
四、计算题（共8分）
解:
(1）把R支路当成求解支路,把剩下的有源二端网络利用戴维宁定理等效成电压源形式。下面先计算等效电压源的电动势和内阻,等效电路采用下图。
开路电压UAB计算：由
IR1 + IS = IR2
IR1 R1 + IR2 R2 = US
解得： IR1 =2。6A，IR2 =17。6A
UAB = IR2 × R2 =88V，即电动势E=88V
（2）计算等效内阻R0
R0 = R1// R2=4 Ω
（3）求电阻和最大功率
此时电阻R功率满足
当R=4 Ω,功率最大。
五、计算题（共10分)
解：
（1）可知阻抗的辐角。
电阻
电容
（2）
相量图见右图。由相量图可知，相位上比u滞后30°。
(3）功率因子
六、计算题（共7分）
解： （1）由题知，每相负载的阻抗为:
由于对称负载为星形联接，所以:
V =220V
线电流和相电流相等， A
（2）三相电路的总功率为:
W
七、计算题（共10分）
解：
用三要素法求解
1）求初始值
由t=0-时电路
根据换路定则有：
2）求稳态值
3）求时间常数
由右图电路可求得
4）
5）
6）
八、计算题(共10分)
解：
利用相量图求解
相量图如图:
由相量图可知电路谐振，则：
，另已知A
所以A
由相量图有A
由，可以得到：
所以H
=20V
F
九、计算题（共10分)
解:
(1）
（2）
(3) 当时,，所以能起动.
当时，,所以不能起动。
