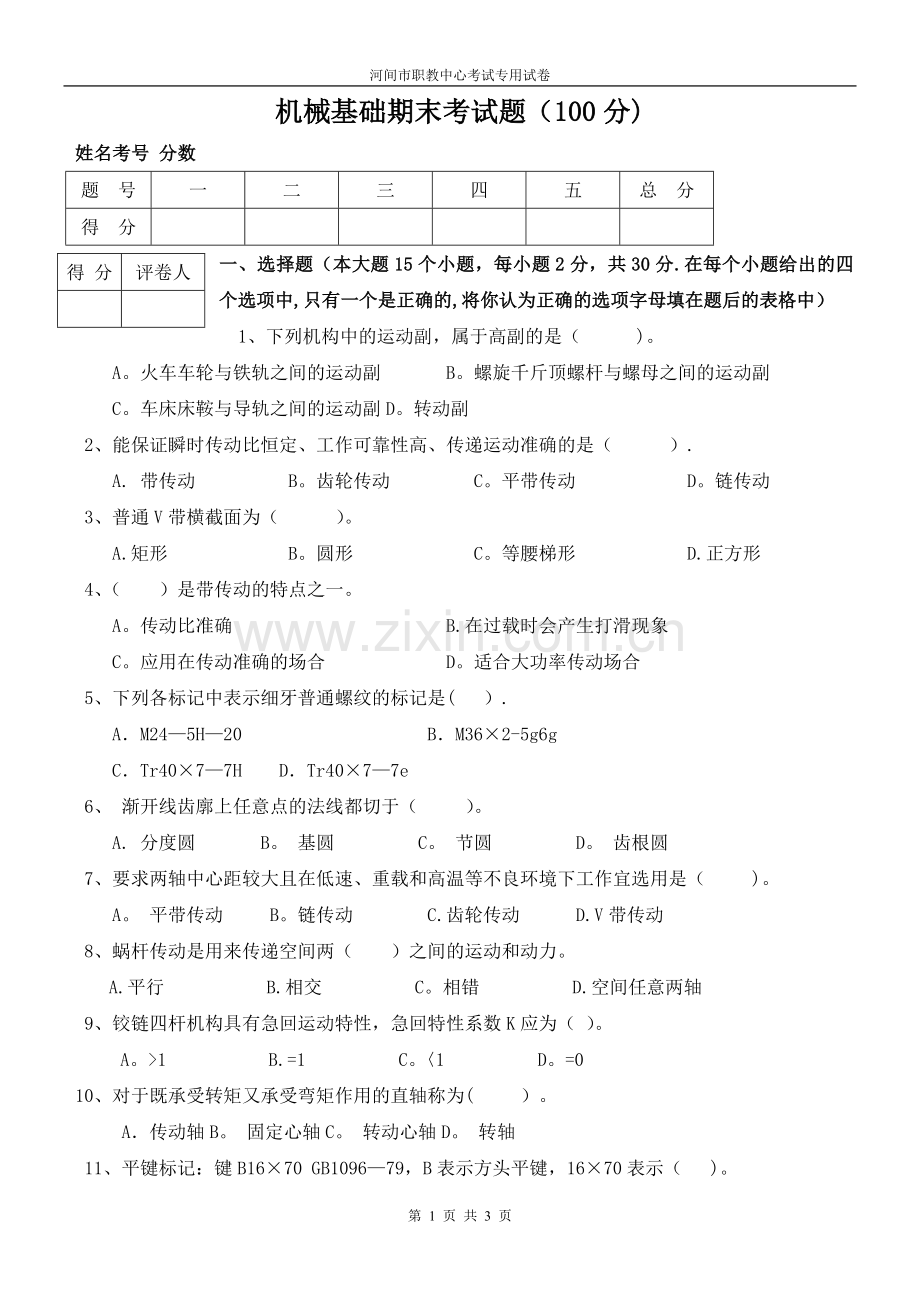

机械基础期末试卷.doc_第1页
第1页 / 共3页

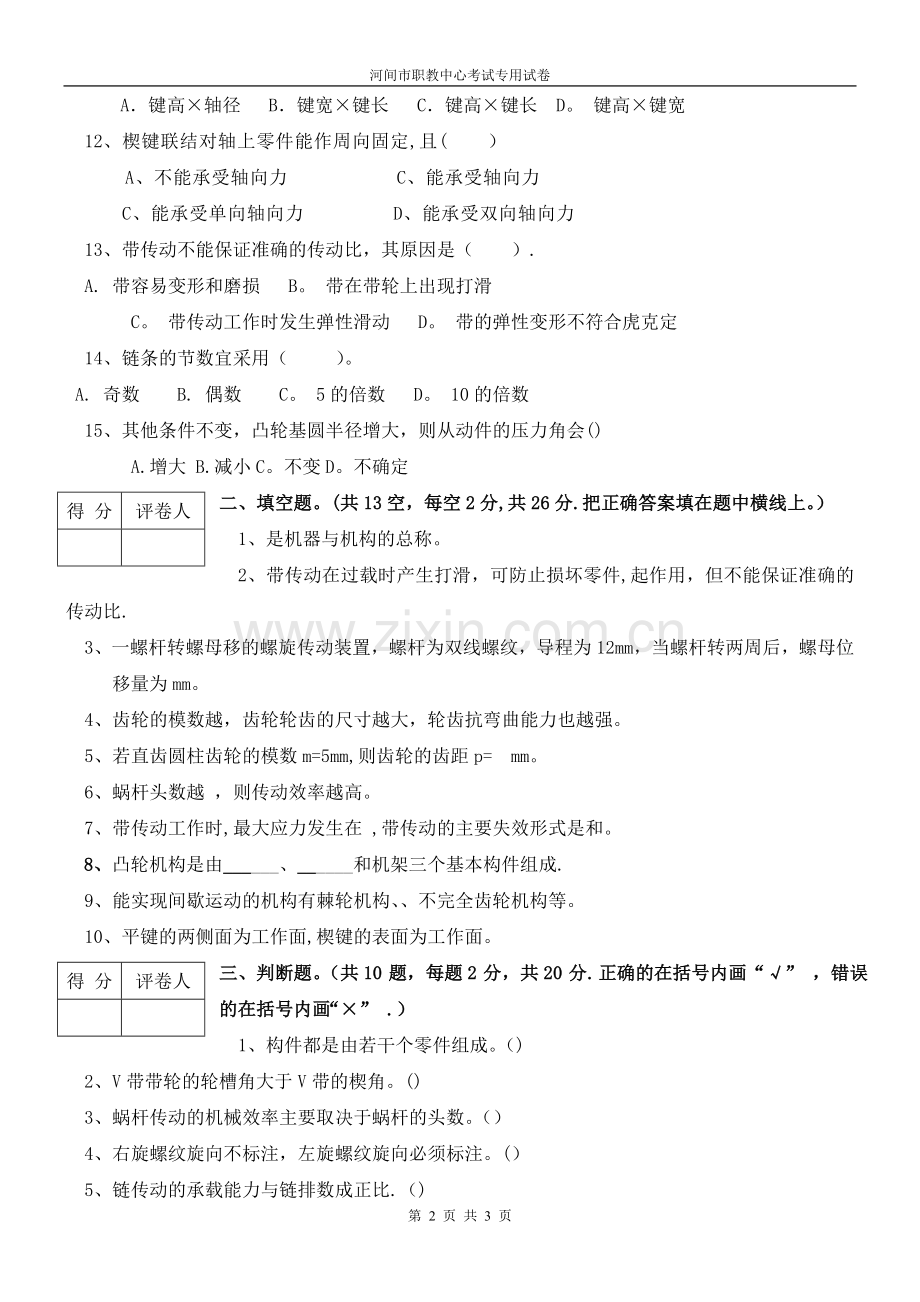

机械基础期末试卷.doc_第2页
第2页 / 共3页
机械基础期末试卷.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

1、河间市职教中心考试专用试卷机械基础期末考试题(100分) 姓名考号 分数题 号一二三四五总 分得 分得 分评卷人一、选择题(本大题15个小题,每小题2分,共30分.在每个小题给出的四个选项中,只有一个是正确的,将你认为正确的选项字母填在题后的表格中)1、下列机构中的运动副,属于高副的是()。A。火车车轮与铁轨之间的运动副 B。螺旋千斤顶螺杆与螺母之间的运动副C。车床床鞍与导轨之间的运动副D。转动副2、能保证瞬时传动比恒定、工作可靠性高、传递运动准确的是().A. 带传动 B。齿轮传动 C。平带传动 D。链传动3、普通V带横截面为()。A.矩形 B。圆形 C。等腰梯形 D.正方形4、()是带传动

2、的特点之一。A。传动比准确 B.在过载时会产生打滑现象C。应用在传动准确的场合 D。适合大功率传动场合5、下列各标记中表示细牙普通螺纹的标记是( ).AM245H20 BM362-5g6gCTr4077H DTr4077e6、 渐开线齿廓上任意点的法线都切于( )。 A. 分度圆 B。 基圆 C。 节圆 D。 齿根圆 7、要求两轴中心距较大且在低速、重载和高温等不良环境下工作宜选用是( )。A。 平带传动 B。链传动 C.齿轮传动 D.V带传动8、蜗杆传动是用来传递空间两( )之间的运动和动力。A.平行 B.相交 C。相错 D.空间任意两轴9、铰链四杆机构具有急回运动特性,急回特性系数K应为(

3、 )。A。1 B.=1 C。1 D。=010、对于既承受转矩又承受弯矩作用的直轴称为( )。A传动轴B。 固定心轴C。 转动心轴D。 转轴11、平键标记:键B1670 GB109679,B表示方头平键,1670表示( )。A键高轴径 B键宽键长 C键高键长 D。 键高键宽12、楔键联结对轴上零件能作周向固定,且( ) A、不能承受轴向力 C、能承受轴向力C、能承受单向轴向力 D、能承受双向轴向力13、带传动不能保证准确的传动比,其原因是( ). A. 带容易变形和磨损 B。 带在带轮上出现打滑 C。 带传动工作时发生弹性滑动 D。 带的弹性变形不符合虎克定14、链条的节数宜采用( )。A. 奇

4、数 B. 偶数 C。 5的倍数 D。 10的倍数15、其他条件不变,凸轮基圆半径增大,则从动件的压力角会()A.增大 B.减小C。不变D。不确定得 分评卷人二、填空题。(共13空,每空2分,共26分.把正确答案填在题中横线上。)1、是机器与机构的总称。2、带传动在过载时产生打滑,可防止损坏零件,起作用,但不能保证准确的传动比. 3、一螺杆转螺母移的螺旋传动装置,螺杆为双线螺纹,导程为12mm,当螺杆转两周后,螺母位移量为mm。4、齿轮的模数越,齿轮轮齿的尺寸越大,轮齿抗弯曲能力也越强。5、若直齿圆柱齿轮的模数m=5mm,则齿轮的齿距p= mm。6、蜗杆头数越 ,则传动效率越高。7、带传动工作时

5、,最大应力发生在 ,带传动的主要失效形式是和。8、凸轮机构是由_、_和机架三个基本构件组成.9、能实现间歇运动的机构有棘轮机构、不完全齿轮机构等。10、平键的两侧面为工作面,楔键的表面为工作面。得 分评卷人三、判断题。(共10题,每题2分,共20分.正确的在括号内画“” ,错误的在括号内画“” .)1、构件都是由若干个零件组成。()2、V带带轮的轮槽角大于V带的楔角。()3、蜗杆传动的机械效率主要取决于蜗杆的头数。()4、右旋螺纹旋向不标注,左旋螺纹旋向必须标注。()5、链传动的承载能力与链排数成正比.()6、渐开线上各点的压力角不等,越靠近基圆,其压力角越大.()7、棘轮的转角大小是可以调节

6、的。()8、轴上需车制螺纹的轴段应设砂轮越程槽,需要磨削的轴段应设螺纹退刀槽.( )9、平键联接的一个优点是轴与轮毂的对中性好。( )10、销在机械中除起到连接作用外,还可起定位作用和保险作用( )得 分评卷人四、计算题(本大题共4个小题,每题6分,共24分)1、已知图示机构中,LAB=82mm,LBC=50mm,LCD=96mm,LAD=120mm问:(1)此机构中,当取构件AD为机架时,是否存在曲柄?如果存在,指出是哪一构件?(必须根据计算结果说明理由)(2)当分别取构件AB、BC、CD为机架时,各将得到什么机构?2、汽车变速箱中的一标准正常齿制的直齿圆柱齿轮,测得其齿顶高ha=2.492

7、mm,齿轮齿数z=28,试确定齿轮的模数m,并计算齿轮的齿距p、分度圆直径d、齿顶圆直径da、齿高h。附 渐开线圆柱齿轮标准模数(摘自GB135787)第一系列1 1。25 1。5 2 2。5 3 4 5 6 8 12 16 20第二系列1。75 2.25 2。75 3.5 4。5 5.5 7 9 14 183、如图所示轮系为某火炮的高低机,当转动手轮带动齿轮1时,末轮6带动火炮身管上下俯仰,已知z116, z216, z3=1(左),z4=29,z5=13,z6=144.求该轮系的传动比,若需末轮6转过15,试问轮1应转过多少圈?4、如图所示差动螺旋机构中,A、B两段均为右旋单线螺纹,PB= 4mm,PA= 3mm,如果将按图示方向转2圈活动螺母的位移量是多少?(在图中标出方向) 1 3第 3 页 共 3 页
