工厂智能化解决方案.doc

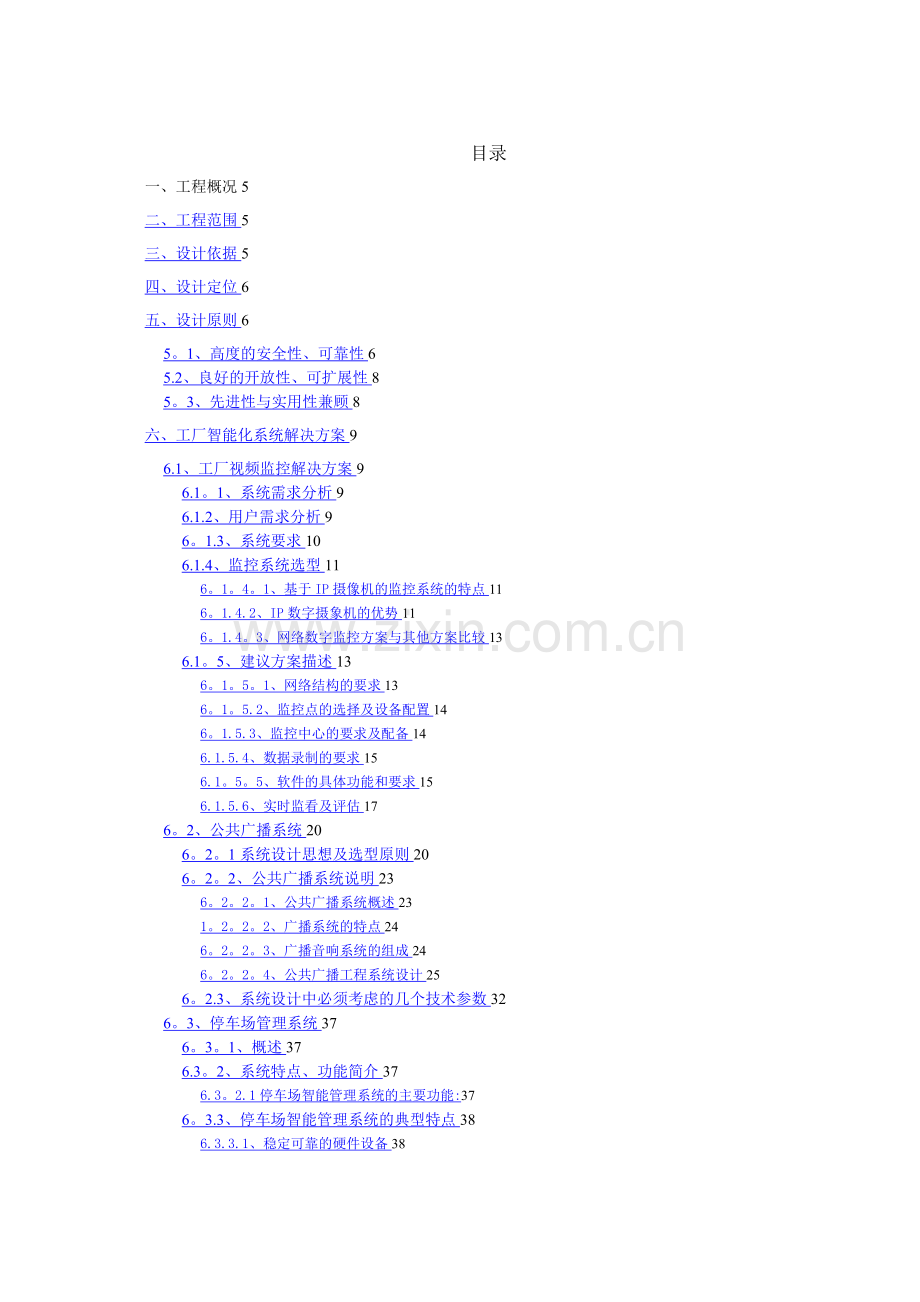

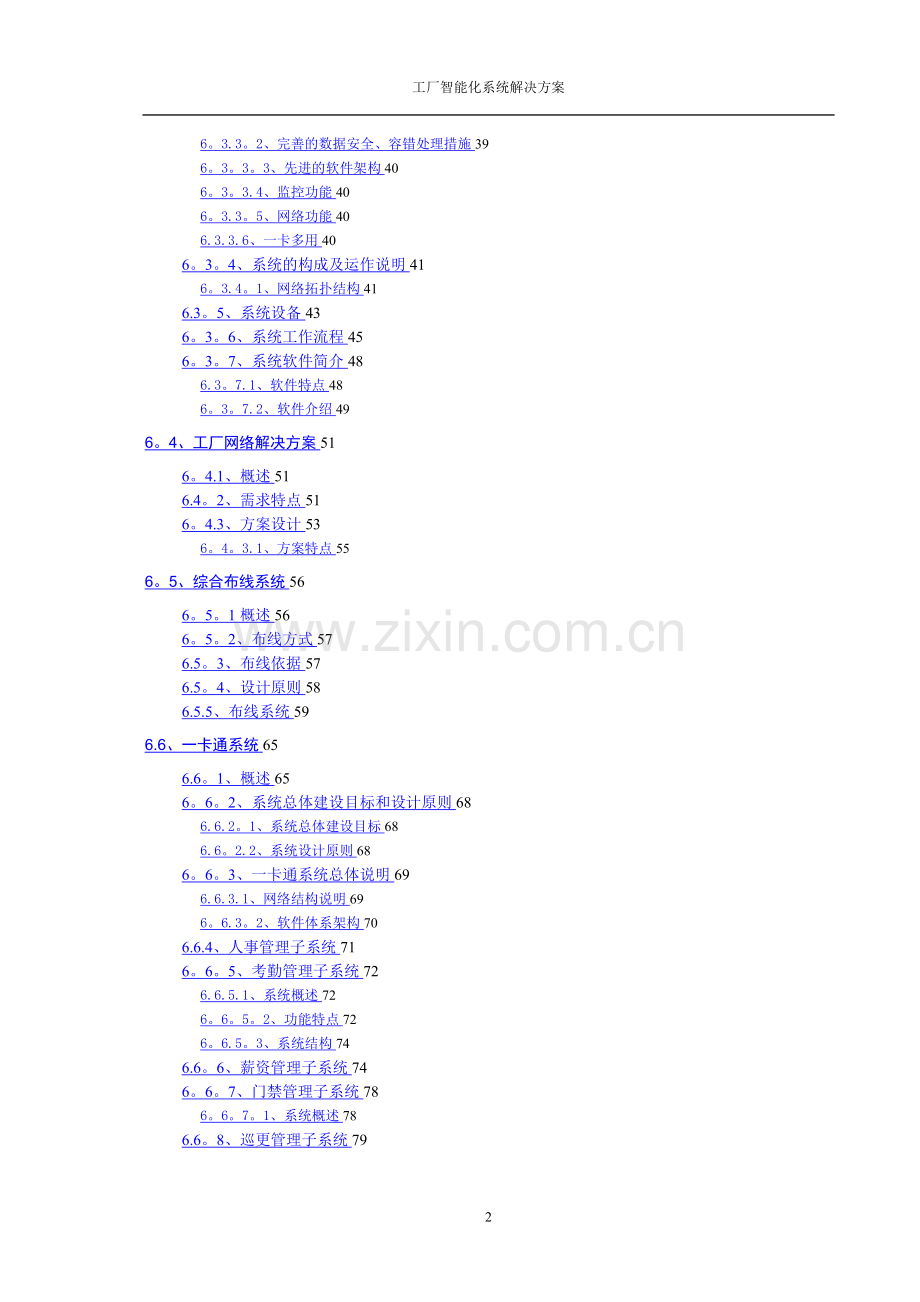

工厂智能化系统解决方案目录一、工程概况5二、工程范围5三、设计依据5四、设计定位6五、设计原则65。1、高度的安全性、可靠性65.2、良好的开放性、可扩展性85。3、先进性与实用性兼顾8六、工厂智能化系统解决方案96.1、工厂视频监控解决方案96.1。1、系统需求分析96.1.2、用户需求分析96。1.3、系统要求106.1.4、监控系统选型116。1。4。1、基于IP摄像机的监控系统的特点116。1.4.2、IP数字摄象机的优势116。1.4。3、网络数字监控方案与其他方案比较136.1。5、建议方案描述136。1。5。1、网络结构的要求136。1。5.2、监控点的选择及设备配置146。1.5.3、监控中心的要求及配备146.1.5.4、数据录制的要求156.1。5。5、软件的具体功能和要求156.1.5.6、实时监看及评估176。2、公共广播系统206。2。1系统设计思想及选型原则206。2。2、公共广播系统说明236。2。2。1、公共广播系统概述231。2。2。2、广播系统的特点246。2。2。3、广播音响系统的组成246。2。2。4、公共广播工程系统设计256。2.3、系统设计中必须考虑的几个技术参数326。3、停车场管理系统376。3。1、概述376.3。2、系统特点、功能简介376.3。2.1停车场智能管理系统的主要功能:376。3.3、停车场智能管理系统的典型特点386.3.3.1、稳定可靠的硬件设备386。3.3。2、完善的数据安全、容错处理措施396。3。3。3、先进的软件架构406。3。3.4、监控功能406。3.3。5、网络功能406.3.3.6、一卡多用406。3。4、系统的构成及运作说明416。3.4。1、网络拓扑结构416.3。5、系统设备436。3。6、系统工作流程456。3。7、系统软件简介486.3。7.1、软件特点486。3。7.2、软件介绍496。4、工厂网络解决方案516。4.1、概述516.4。2、需求特点516。4.3、方案设计536。4。3.1、方案特点556。5、综合布线系统566。5。1概述566。5。2、布线方式576.5。3、布线依据576.5。4、设计原则586.5.5、布线系统596.6、一卡通系统656.6。1、概述656。6。2、系统总体建设目标和设计原则686.6.2。1、系统总体建设目标686.6。2.2、系统设计原则686。6。3、一卡通系统总体说明696.6.3.1、网络结构说明696。6.3。2、软件体系架构706.6.4、人事管理子系统716。6。5、考勤管理子系统726.6.5.1、系统概述726。6。5。2、功能特点726。6.5。3、系统结构746.6。6、薪资管理子系统746。6。7、门禁管理子系统786。6。7。1、系统概述786.6。8、巡更管理子系统796.6。8。1、系统概述796.6。8.2、功能特点806.6。9、消费/POS管理系统806。6。9.1、系统概述806。6.9。2、功能特点806.6.9。3、系统结构826。7、电子巡更系统解决方案846.7。1、系统设计目的846。7。2、技术实力846.7.3、系统设计特点856。7.4、系统优势866。7。5、系统应用简述866.7。6、系统介绍876。7。6。1、信息钮及夜光标签876。7。7、系统功能886。7。8、系统管理软件896。8、防盗报警系统916.8。1、工厂防盗报警系统的作用916.8.2、厂区的周界防盗报警系统的要求926.9、集团电话976。9。1、概述976.9。2、分机配号方案976.9.3、外线使用方案986。9。4、节省费用方案986.9。5、广播寻呼方案986。9。6、系统维护方案996。9。7、机房布线及环境要求996.9.8、配线架安放及其防雷措施1006.9。9、机房建设步骤100七、施工组织设计1017。1、施工设计、施工方案和技术措施1017。1.1、编制依据1017。1.2、弱电管、线、槽施工标准及要求1027。1.3、电缆桥架的安装1027.1.4、线管的敷设1037.1.5、弱电电缆敷设1067。1.6、电缆头制作安装1067.1。7、主要项目施工方法及技术措施1077.1。7.1、施工准备1077。1.7。2、主干管线与分支管线的施工及线缆敷设1077.1.8、其它系统设备软、硬件的安装1107。1.9、机房设备的布置及接地1117。1。10、系统测试与统调1128.1.10。1、测试前准备1127。1.10.2、弱电系统工程施工和调试使用的仪表1127。2、质量目标及质量保证体系1137。2.1、质量目标1147.2。2、质量保证体系1147.2。2。1、编制工程项目质量大纲1147。2。2。2、质量管理组织机构设置及岗位责任制1157。2。2。3、质量控制1167。2。2。4、设计质量的控制1177。2。2.5、文件资料质量的控制1177。2。2。6、材料、设备采购的质量认证制度1187。2.2.7、施工质量控制1187。2.2。8、施工过程的质量职能1187。2.2。9、竣工验收阶段的质量控制1207。2.2.10、纠正措施执行条例1227。2。2.11、预防措施执行条例1227。3、施工进度计划1237.3。1、综合进度计划1237。3.2、施工资源配置计划1237。3。3、施工进度计划的控制1247。4、本工程施工管理机构1277。4。1、项目组织机构图1277.5、施工安全及文明施工措施1277。5。1、安全生产制度、措施1277.5.2、文明施工制度、措施1317。6、质量回访及保修1327。6。1、售后服务承诺1327.6.2、提供本地化服务1337。6.3、提供质保期1337.6。4、维保计划1337.6。5、质量回访及预防性维护1347.6。6、远程维护1357.6.7、服务响应时间1357。6.8、保修登记1357.6。9、产品常规检测服务1357。6.10、维修技术人员情况1367.6。11、应急维修措施及安排1367。6.12、其它1367。7、技术支持和服务及人员培训137一、工程概况补二、工程范围本项目智能化系统工程由三个子系统组成： 闭路电视监控系统 周界防越报警系统 计算机（VPN)网络系统三、设计依据本工程智能化系统设计的依据是：资料、本单位各有关专业对电气设计的要求和下列国家或者行业设计规范、规程：相关国际标准,国家规范，地方规定:建筑智能化系统工程设计规范（DGJ32/D01-2003)智能建筑工程验收规范（GB503392003)视频安防监控系统工程设计规范GB50305-2007入侵报警系统工程设计规范gb50394_2007民用建筑电气设计规范（JCJ/T1692）电气装置安装工程施工及验收规范（GB 5025425996)电气装置安装工程接地装置施工及验收规范（GB5016992）低压配电设计规范（GB5005495)建筑电气工程施工质量验收规范(GB503032002)工业自动化仪表工程施工及验收规范（GBJ-93-86）安全防范工程技术规范（GB50348-2004）低压配电装置及线路设计规范(GBJ54-93）选型产品手册或设备的安装、使用维护手册.四、设计定位智能化系统工程不是所有子系统最高标准、最好设备的简单组合。从系统工程学的观点出发,各子系统的最优不一定导致整个系统的最优.智能化工程应针对建筑物的四个基本要素,既结构、系统、服务和管理，以及它们之间的内在联系，进行最优化的设计.在本方案设计中,我们考虑到XXX项目特点。所以智能化系统定位要求是：利用有限的资金,进行合理配置，满足xx的使用要求和管理要求，保证系统的先进性和扩展性，达到最佳的性能价格比。五、设计原则根据前述的项目总体目标和系统设计定位，XXXXXXXXXX智能化系统将遵照“高度安全性、可靠性”、“良好的开放性、可扩展性”及“先进性与实用性兼顾”等原则进行深入设计。5。1、高度的安全性、可靠性系统高度的安全性、可靠性是XXXXXXX智能化系统工程设计应首先考虑的重要原则。智能化系统应对XX业务服务和经济管理提供安全保密，对XX及周边环境提供多层次、全方位的安全保护,同时系统本身应不间断地可靠运行,避免因设备故障或供电故障造成对业务、资料安全和环境安全的影响.系统的安全性、可靠性具体表现在四个方面：信息数据安全、建筑环境安全、设备运行安全以及系统管理安全.l 信息数据安全根据XXXXXXXXX网络系统的建设特点，在综合布线系统中体现出,各个使用单位的配线室相互独立和分开，物理上提高了安全性.计算机网络系统通过防火墙和IDP(入侵检测和防御)配合建立完善的安全体系，大大提高了局域网与互联网连接的安全性。l 建筑环境安全安防系统根据XXXXXXXX对各防范区域的不同需求，运用各种技防手段，构建了以闭路电视监控系统为主,防盗报警、巡更管理、门禁系统、无线对讲相结合的全方位、多层次安全防范体系。通过统一的集成平台，实现视频监控、入侵报警及门禁控制之间的报警事件联动功能，提高了XXXXXXXXXXXXXX安防管理的自动化程度和紧急事件处理能力。l 设备运行安全为保证XXXXXXXXXXX智能化设备及网络设备的安全运行,对设备所在的网络主机房、监控中心及弱电间等场所，也应提供供电、接地和防雷的相应保障.稳定的电源系统是智能化系统可靠运行的必要条件。根据智能化系统用电需求，消控中心及计算机机房均配置了UPS电源设备,单台UPS后备时间均达到2小时，对于机房外围智能化设备的UPS配电则采用可靠性极高的放射式主干配电结构。各个使用单位机房也配置了UPS电源，后备时间达到210小时。智能化配电系统采用IEC标准C级防雷保护,实现电源防雷保护。智能化系统采用联合接地方式,为现场管槽、线缆、现场设备及监控中心、主机房均提供了可靠的接地引入，满足各系统对工作接地、安全接地、防雷接地（等电位）、静电接地及直流接地等要求.l 系统管理安全系统管理安全主要体现在智能化系统运行的自我安全保护,防止非授权人员破坏系统或窃取文件资料.安全性方面，系统采用NetScreen防火墙，对通过受控干线的任何通信行为进行安全处理。另外，利用门禁系统的授权管理，对监控中心、网络主机房以及物业仓库和办公室、多功能厅等重要场所的出入进行权限控制，防止无关或未授权人员进入这些场所,同时对授权人员的进出数据和进出画面进行记录.闭路监控系统还可对主机房所有人员的进出图面进行录像存储,以便于发生安全事件时进行调查取证。5。2、良好的开放性、可扩展性XXXXXXXXXXX智能化系统应采取整体规划、分步实施的原则，设计全面、周到，并留有扩展余地。各系统在开放性、可扩展性等方面合理规划，采用模块化设计，通过分步实施随时满足系统功能扩展的需求。5.3、先进性与实用性兼顾系统总体定位为国内领先,具备我国当今智能化主流技术及性能，设计具有一定的前瞻性，确保系统在建成运行后长时间内不落后.在满足系统先进性的基础上,系统配置和设计应与XXXXXXXXXXX业务和管理的各项需求相适应,遵循经济、实用、合理的原则，不片面追求超前,使系统具有良好的性价比.l l网络系统网络服务于XXX的各种应用系统，主要包括基于网络平台的各类业务管理系统。应用具有大数据流、应用类型复杂，安全敏感性高的特点。为此网络采用了先进的产品和互联结构,提供了高速、高可靠、高度安全性的网络环境和高性能、高容量的服务器、存储系统，且具有良好的扩展能力，为各类业务管理系统的数据运行、传输、存储提供了良好的支持能力，具有先进性和实用性相结合的特点。l l智能卡系统为了使系统能够满足业主不断增长的使用需求,系统建设时按照国家及国际标准建设，选择了合乎国际最新的发展潮流的Mifare1技术智能卡，一张卡片就能实现消费、考勤和门禁功能，实现了一卡通的功能。既满足了需求又体现了经济性，实用性。六、工厂智能化系统解决方案6.1、工厂视频监控解决方案6。1。1、系统需求分析近年来，随着网络在我国的普及和深化发展，企业的信息化建设不断深入，各行各业都加快了信息网络平台的建设,大多数单位已经或者正在铺设企业内部的计算机局域网；同时，网络也成为先进的新兴应用提供了一个良好的平台。在现代的企业管理中，由于安全防护要求的提高，监控系统扮演了越来越重要的角色，把已有和待建的网络系统与监控系统结合起来不光可以最大程度的减少工程的改造周期,同时避免了资金的重复投入和提高了网络资源的使用率。工厂厂区规模较大,生产及管理部门复杂，安全系数要求高。在众多的生产车间、机场跑道、特殊室外场所和职能部门实现现场监控和生产指挥调度的结合，将在很大程度上提高工厂的智能化管理水平。6。1。2、用户需求分析（1）一个监控中心,完成对工厂内所有监控点的集中监控和管理;（2）整个监控系统采用二级管理方式，即监控中心和职能部门监控;（3）监控设备能够将直接采集到的信号通过TCP/IP协议在局域网/广域网上传输;（4）部分摄象机和网络上的节点由于建筑和场地分布构成了相对独立的信息个体群；（5）监控中心能对选择的监控点在电视墙或投影机上进行实时视频显示、不间断的数字视频存储，用户能够根据时间对存储的历史图像数据进行检索和回放;（6)各监控点的摄象机可以根据不同的外界条件进行触发，实现报警和自启动进行现场录制以做到容灾备份；（7)整个系统根据工厂的特殊性需有完善的安全性能设制，严密的权限设制;（8）根据要求采用高性能的压缩算法，声音清晰流畅；(9）充分的利用工厂原有的网络资源，合理的配置网络负载，最大限度的避免资金的重复投入；（10）保证现有的规划和建设具备良好的扩展性和可二次开发性。6。1.3、系统要求系统的稳定性工厂网络监控系统在企业现代化的管理过程中占据了重要的地位,所有的音视频数据、ERP数据信息和其他网络活动都要通过这一系统来完成，所以系统的安全稳定性非常重要，我们在方案设计阶段应该充分考虑这一系统要求，通过选购成熟稳定的网络产品、监控产品、各配套设备，严格规范的施工过程和科学的管理体系来对整个系统的稳定性进行保证。易维护性一个系统的易维护性是系统的一项非常重要的指标,对于一个较大的系统,统一的规划，结构化的设计，设备、器材、软件尽可能统一采购,统一管理，选择合格的供应厂家是保证系统易维护性的关键.综合性根据工厂的实际要求，目前的企业资源管理信息系统(ERP）已经通过计算机网络正常运行，现在要求实现的网络视频监控、安防报警等系统也需要利用工厂的计算机网络平台（可在现有基础上进行适当升级)。可扩展性工厂的系统需求也是逐步完善的，这就要求系统的设计要留有充分的可扩展余地,在工厂需要对系统进行扩充或升级时可以方便地完成.安全性该工厂作为特殊的企业，安全、保密工作是必须第一位考虑的。数据在网络中传输的过程，为防止信息被窃听或截获,必须将数据加密，同时我们还要考虑到网点内部的网络操作系统是否健全,能否保证有完善的用户安全机制及可防御来自内部和外部的恶意攻击。6.1。4、监控系统选型6.1.4.1、基于IP摄像机的监控系统的特点根据对工厂需求的分析,结合工厂的网络环境实际情况，我们推荐使用正达集团自主知识产权的网络数字摄像机进行网络视频监控、报警、录像的方案；网络数字摄像机为正达集团自主研发的高科技网络监控产品,该产品的软件,硬件均拥有自主知识产权，保密性好，可以直接利用综合布线在局域网中进行图像传输和利用公网进行广域传输，内部集成有拾音器,具有报警信号传感器的输入接口和连动报警输出接口，可以外接两路报警信号传感器和一路报警连动设备。6。1。4.2、IP数字摄象机的优势系统先进，功能强大利用综合布线网络和广域公众网络进行局域网和广域网的图像传输,并进行实时监控。系统所需的前端设备少，连线简洁；后端仅需一套软件系统即可。网络数字摄像机集成了图象声音采集模块、图象声音处理模块、图象声音压缩模块和以太网控制器的功能，将图像转换为基于TCP/IP标准的数据包，使摄像机所摄的画面通过以太网接口直接传送到网络上。通过网络即可远端监视画面。网络数字摄像机采用了最先进的图象声音传感器技术、图象声音处理技术、图象声音压缩技术、数据加密技术和网络传输技术,具有强大的功能。内置的系统软件能实现真正的即插即用,使用户免去了复杂的网络配置；内置的I/O端口和通讯口便于扩充外部周边设备如：全方位云台，三可变镜头和其它自定义控制设备等，一路RS232接口,可连接各种报警传感器、联动报警设备和其他扩展控制设备.良好的性价比所需设备极其简单,系统的控制全由后端的软件系统实现，省去了传统模拟监控系统中的大量设备，如昂贵的矩阵、画面分割器、切换器、视频转网络的主机等。由于图像的传输通过综合布线网络，省去了大量的视频同轴电缆,降低了费用.在传统的模拟监控系统中需要敷设大量视频同轴电缆，这对于施工和维护都将带来困难，传统的模拟监控系统的大量故障都是由于线路的原因造成的.而采用网络数字摄像机进行监控，所用的线缆为标准的计算机网络信息线路，可以为光缆或双绞线，网络数字摄像机只要插入标准的信息座即可以正常工作，标准的信息座除了可以连接网络数字摄像机外，还可以连接其他的网络设备，这样就可以在整个工厂采用综合布线系统实现终端、计算机网络系统、监控报警系统、电话系统、ERP等几乎所有信息系统的布线问题。可扩展及延伸性好监控点的增加和减少灵活方便,当需要增加监控点，监控主机时,只需要通过现有网络增加一台摄像机或PC机即可，而不需要对现有布线系统做任何改动.由于增加和减少监控点不需要重新敷设电缆，只需要将网络数字摄像机连接到标准的信息座,并进行相应的软件设置即可,这样就可以非常方便地进行系统变动，尤其适合工厂临时的室外大型活动和保密活动的进行。数字化信息便于传输、储存和处理采用网络数字摄像机进行监控,使整个系统的信息完全数字化，用户可以在网络的任何地方对任何监控点进行监看(只要有监看的权限），可以将监看到的监控点信息进行数字录像,可以对录像信息进行检索编辑处理等。可靠性高主要设备网络数字摄像机采用了嵌入式实时操作系统，所需设备简单,功能一体化,而图像的传输是通过综合布线网络实现的，系统的可靠性是相当高的。安全性好系统设置了不同等级的使用者权限,仅有最高级权限的用户才可对整个系统进行设置或更改。没有权限的用户是接收不到图像的。图像数据的存储是专有的格式。6.1.4.3、网络数字监控方案与其他方案比较相对于传统的闭路电视监控系统:无须同轴电缆、无须庞大的视频分配器;软件实现NxN多对多(即多个观察员可同时看多个镜头画面）；安装所需设备少，工程成本大幅降低（整个安装过程就是架设摄像机和在PC机上安装系统管理软件），大幅减少线材;充分利用网络资源,走宽带网络图像传输非常廉价,增强了监控范围的灵活性，可直接实现局域网内和通过广域网进行监控，软件升级可以通过在线方式进行.相对于当前使用PC机监控系统:网络数字摄像机为功能一体化产品,监控现场无需PC机,无需软件维护；无须机房，可以避免因断电、病毒等原因所造成的死机、重新启动和根本无法监控的缺陷。这些是基于PC的数字监控系统无法比拟的.6。1.5、建议方案描述6。1.5。1、网络结构的要求根据工厂信息多元化、建筑群相对分散及监控现场灵活多变的要求，建议采用千兆主干网，信息中心采用千兆交换机，各楼宇的二级交换机通过光纤与核心千兆交换机相连。各信息点和监控点通过百兆双绞线连接在二级交换机上,在一期工程中整个监控系统共有48个监控点,各个监控点可能分布在不同的楼宇和场地中。建议在综合布线的时，在同一楼宇中的IP摄象机应该通过双绞线直接连接在二级交换机上，同时要保证所有的二级交换机最低为百兆配置。建议采用3Com、Cisco、Intel、Bay等著名厂商，其产品在高端领域的大型网络组建中应用较多,性能稳定，价格相对较高。如在某个建筑中使用10台IP摄象机可将其连接到该建筑的二级交换机上,然后通过光纤连接到监控中心的千兆核心交换机上，其他建筑的IP摄象机使用同样的方式与核心交换机相连,由于整个厂区的信息点很多，其中包括普通PC机信息点、IP摄象机和其他网络设备，所以应考虑尽可能的将IP摄象机与其他信息点搭配在一台交换机上，也就是要保证一台百兆交换机上的IP摄象机的数量要控制在10台左右，这样可以保证在多路并发的时候不会因为视频数据占据的带宽过大而影响其他网络活动。6.1.5。2、监控点的选择及设备配置鉴于工厂监控的全方位要求,IP摄象机的安放位置应考虑到多方面的因素,工厂中可能需要进行监控的部门和位置有会议室、财务室、仓库、各车间、飞机跑道、实验室、厂区主要通道、各大门口等,各位置的环境不同,对设备的要求和配置也不同,对于室内的监控点，可将设备固定安装在指定的位置,提供220VAC电源和RJ45的双绞线接口。室外监控点的摄像机应选配室外用防护罩及云台，注意密封防水和湿度调节，带旋转功能的摄像机需要安装云台和逻辑电源以保证可有较大的监控范围。特殊的部门和生产车间要对温度、湿度、烟感、入侵要有足够的敏感，可利用IP摄象机提供的RS-232通用接口连接各种报警器；同时可以连动灯光、警号、锁具等动作设备,这使得它可以方便地组成一套功能强大的安全防范系统。对于工作场地较大的车间、仓库、飞机跑道等位置要考虑到监控现场无盲点，需在对角配备两台以上的IP摄象机并加装有云台和电动镜头，保证有较大的信号采集范围，对于某些对环境要求不高的现场只要一台装有固定镜头的IP摄象机即可满足需要了，从而避免资金的浪费.在生产车间有时需要和会议室同步观看和收听会议内容则必须在车间现场配备PC机并安装客户端软件,并配合有大屏幕的投影设备,在会议进行时可直接点播安装在会议室的IP摄象机，实现现场接受会议的音频信号。并通过大屏幕投影同步观看会议视频。6.1。5。3、监控中心的要求及配备本建议方案中采用了二级监控体系，即监控中心作为一级监控部门可对厂区内所有的监控点进行统一的管理和配置,厂长室、副厂长室、各部门主管作为二级监控可根据需要和权限对监控点进行全部和部分的监控.方案1：监控中心应和网络中心可处在同一房间和邻接的位置,我们推荐的方式是在监控中心配置多台监控计算机,每台计算机要保证有良好的性能，其中每台计算机负责监控9路左右的信号,例如48台计算机大约需要6台PC机即可完成对所有监控点全实时的管理和监控,这种方式的好处在于，可对所有的监控点分散管理，将损失降低到最小的程度，不至于由于某个核心设备的故障而导致所有的监控失败，影响工厂的安全管理。另外IP摄象机本身就是数字设备，其采集和传输的信号均为数字模式,如使用传统的模拟电视墙的解决方案就必然要涉及到数模转换的过程，这将会使画面质量大大的降低，延时明显，同时增加了系统的投资.同时在土建过程中可考虑将某个墙面设计成弧形，在设备摆放时依靠墙体形状放置，这样观察员便可选择圆心位置为办公地点，实现现场无盲点和全方位监看.方案2:通过一台监控计算机直接点播所有的监控信息点，把视频内容投影到大屏幕上，通过软件实现9-16画面的循环监控。二级监控的要求相对简单，只需配备一台性能较好的PC机安装客户端软件即可实现画面的监控和实时录制。例如在厂长室，厂长作为最高管理者，无需长时间对所有监控点监看，需要时通过软件可点播任何一台IP摄象机即可,并能实现对监控现场的音视频信息的即时录制和保存。6.1.5。4、数据录制的要求数据的保存主要是通过录象服务器（大硬盘PC机）完成，考虑到个别IP摄象机的监控点信息需要长时间不间断的录制,录象服务器必须有足够的硬盘空间,并尽可能使用多台录象服务器的和IP摄象机一样分散在不同的二级交换机上完成数据保存工作，这样可以避免在监控中心进行集中录制时数据汇集到主干网络和主交换机上导致系统负载过大，影响其他网络活动的正常进行，目前的IP摄象机在数据传输的过程中大约占据2。5兆的带宽，所以如果二级交换机为百兆的话，每台交换机上的IP摄象机的数量应控制在10台左右为最佳配置。6。1。5.5、软件的具体功能和要求系统结构本系统是一个数码监控应用开发平台，可根据客户需要方便的实现二次开发及功能扩充。本系统包含用户界面、功能模块、基于数据库的软件平台、底层驱动模块（控件)等部分。系统的特点通用性。本系统的运行平台为Windows通用平台，不需要特殊的软硬件支持；支持视频、音频、以及各种传感器信号的采集与处理；数据库管理：系统运行数据、运行记录、参数设置等通过关系数据库进行管理，安全可靠；多网合一：系统运行在标准的TCP/IP网络环境上，可与办公、管理网络实现多网合一；分布式监控:授权的用户可在网络上任何一台计算机上运行授权的所有监控及管理功能，多点监看。多个用户可同时监看一台摄像机的音视频数据；完全数字录像及回放：录像可直接录制为磁盘文件,和普通计算机文件一样进行存储/传输，并通过计算机进行回放；完善的安全控制:多用户支持,可对用户、摄像机、功能模块进行全面的安全控制，保证信息的安全；集成性：系统采用亿格ERP的软件架构技术，可与已有的业务系统方便集成，也可在此系统上拓展开发各种业务管理应用;灵活的界面定制能力:可针对具体用户的应用功能灵活定制用户界面.功能说明摄象机数据管理主要对整个系统的摄像机进行数据管理包括:定义摄像机的相关数据：名称、位置等；增加、删除摄像机：可方便的在网络上添置新的摄像机或删除不用的摄像机；定义摄像机的各种附件信息:如云台、报警传感器、镜头属性等；摄像机权限管理管理用户对摄像机的使用权限，管理内容如下:按角色进行权限管理，授权每个角色对哪些摄像机具有权限.通过对用户指定角色信息就可实现权限指定；摄像机权限细分：摄像机权限细分为：监看、操作、录像,监看权限表示用户可以监看摄像机音视频数据,操作表示用户可以操作摄像机的云台、镜头、输出喇叭等附属设备；多角色权限继承：用户可被赋予多个角色，并继承多个角色的权限。安全布防管理安全布防以GIS的形式形象显示整个监控区域及监控区域内摄像机的状态，具有以下功能：监控区域地图设置:可方便输入监控区域的地理位置图；地图联接缩放：根据需要可放大显示某监控区域的详细区域图,实现多层次的监控区域管理；所见即所得：以所见及所得的形式方便的在区域图上拖拽、增删监控摄像机实时报警:可在监控图上实时显示摄像机状态及报警信息，并可随时打开指定摄像机监看现场图像。6.1.5。6、实时监看及评估实时监看摄像机的监控现场,分为4画面、8画面、16画面三种格式，具体功能如下：循环监控：系统自动按照指定的时间间隔循环监控所有摄像机;指定监控:可通过鼠标方便的从摄像机列表中托拽指定的摄像机到任意监控器上进行监看；监看记录：可随时打开监看记录表填写监看记录，记录的项目可根据需要任意定制；遥控器:遥控器可实现对监控摄像机的全角度方位操纵,并可控制光圈、聚焦、变焦等操作；本地录像：可对监控的摄像机进行本地录像。系统自动记录录像日志，录像支持mpeg4及mjpeg静音/播音控制：可对监控的任意摄像机实现静音/播音控制.录像回放对数字录像文件进行回放，包括：前进、暂停、变速(包括慢速、快速）、后退定位播放多种功能,并可捕捉特定的画面为BMP格式文件进行存放.信息交互信息交互是指多个在线用户之间可以通过文字或语音进行交流。语音交流必须双方均配置数码监控摄像机。交互可以与观看图像同时进行.系统录像系统录像实现对特定摄像机的自动录像功能，并在数据库中自动记录录像的相关信息,如监控点、时间等。具体功能如下：录像策略定义：根据用户的实际需要定制录像策略，包括：指定要录像的摄像机,录像的启止时间可按每天、每周、每月进行设置，可精确到秒,录像文件的存储位置,录像文件格式，录像机等；自动录像机：打开录像机,将自动按照录像策略的定义进行录像;多录像机支持:每台计算机可运行多达9台自动录像机，并且录像机也可分布在多台计算机上.资料检索回放对于记录的音像信息、报警信息、交互信息等进行查询、检索、下载.可以按时间、地点、摄像机等条件进行任意检索. 检索到的录像资料可以进行回放，支持前进、暂停、变速（包括慢速、快速）、后退定位播放多种功能。集中监控通过集中管理,可在大屏幕上显示来自指定的被监控点的媒体流或来自媒体服务器的指定的媒体数据。支持固定对应显示、任意对应显示、循环显示三种工作方式。循环显示方式包含任意定格功能与继续循环功能.对应的显示单元上可叠加显示监控点的名称或其他信息。支持多显示单元合成显示同一画面的功能。支持帧数、画面质量动态调整。摄像机导播摄像机导播主要有以下功能：频道管理：可以在网络上建立多个广播频道，并可任意指定/转换各个频道上播出的摄像机。频道可随时中止删除;网络接收机:可以接收观看网络上各个广播频道的音视频数据流，可方便切换频道。主控台主控台用户控制网络上的所有摄像机，有以下功能：打开/关闭摄像机；禁用/启用摄像机:禁用摄像机后,任何人都不能对摄像机进行操作，也不能进行监看。设定摄像机参数:包括摄像机IP地址、端口等网络参数,帧频、画面大小等视频参数，画面大小目前支持320*200及640*480两种格式,帧频范围为130帧/秒；监控摄像机运行状态:动态显示摄像机的运行状态，打开、关闭、异常、禁用等。系统管理系统管理对系统中的安全、系统数据等进行管理:日志管理系统日志的检索和维护信息设置,系统可根据需要设置是否需要记录运行日志，运行日志包括操作员、时间、地点、运行模块等内容。用户管理定义可以使用本系统的用户及其相关信息，并为用户设置运行权限,也可根据需要限制用户的登录地点。用户可增加删除。定义用户组并分配组内用户.可对组进行功能授权,组内用户自动继承所属组的权限.用户可属于多个组.角色管理增加删除角色，并为用户指派角色.角色用于对摄像机的授权。一个用户可具有多个角色,每个角色可赋予多个用户.用户功能模版管理建立用户的功能模版。功能模版定义了用户的操作界面.每个用户必须具有功能模版，否则无法操作本系统的功能6。2、公共广播系统6。2。1系统设计思想及选型原则设计思想 严格按照中华人民共和国公安部火灾自动报警系统设计规范(摘录)（GB50116-98）作为设计依据，结合校园的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：（a) 先进性和可扩展性: 现代信息技术的发展,新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比.本设计对此均作了充分考虑,预埋了必要的管线,预留了各种接口,极便于系统的扩展和升级.(b） 科学性和规范性： 公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供校方存档.特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验.执行的主要规范内容包括： S GB5011698火灾自动报警系统设计规范(摘录） S GJG/T1692民用建筑电气设计规范 S GB/T50314-2000智能建筑设计标准 (c)安全性和可靠性： 公共广播系统的建设,直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对我方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。（容后付上授权证书）这一点是国际国内工程招标项目重点考核的关键条件之一。本设计是根据校厂方的实际情况，综合吸取当前国内广播系统的先进技术，设计成一间设备先进、格调高雅、音质优美、功能齐全的现代化公共/消防广播系统。所配置的主要设备均选用名牌产品以确保高超的性能指标，而辅助设备则选用进口或国产可靠品牌以适当降低造价。运用我们从事系统工程设计和施工多年的理论和实践经验，精心搭配组合，确保性能优异，质量可靠。下面分别对公共/消防广播系统的设计方案分别作一简要说明. 公共/消防广播设计指标:1、控制中心报警系统应设火灾应急广播,集中报警系统宜设置火灾应急广播.2、火灾应急广播扬声器的设置,应符合下列要求:a、民用建筑内扬声器应设置在走道和大厅等公共场。每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12。5m。b、在环境噪声大于60的场所设置的扬声器，在其播放范围内最远点播放声压级应高于背景噪声的15。c、客房设置声用于扬声器时,其功率不宜小于1。0W。3、火灾应急广播与公共广播合用时，应符合下列要求:a、火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。b、消防控制室应能监控用于火灾应急广播时的扩音机的工作状态,并应具有遥控开启扩音机和采用传声器播音的功能.c、床头控制柜内设有服务性音乐广播扬声器，应有火灾应急广播功能。d、应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍。 我们在设计公共/消防广播工程项目的时候，严格遵循公共/消防广播工程项目各个场地的具体技术要求，同时参照国家有关声学标准，按照场地的实际情况和使用功能要求，进行公共/消防广播系统的设计和设备配置，使系统的设计技术标准规范、设备标准规范、工程标准规范完全符合国家有关条例及规范.选型原则1、系统设计的科学性、准确性和先进性: 对公共广播系统设计时,保证这些场地的声学技术指标达到招
