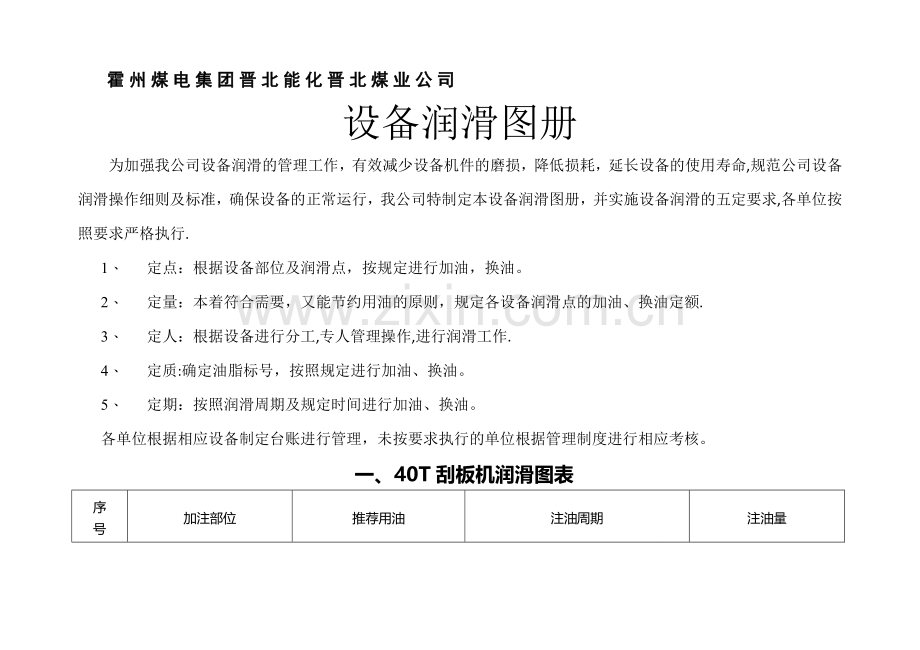

霍州煤电集团晋北能化晋北煤业公司
设备润滑图册
为加强我公司设备润滑的管理工作，有效减少设备机件的磨损，降低损耗，延长设备的使用寿命,规范公司设备润滑操作细则及标准，确保设备的正常运行，我公司特制定本设备润滑图册，并实施设备润滑的五定要求,各单位按照要求严格执行.
1、 定点：根据设备部位及润滑点，按规定进行加油，换油。
2、 定量：本着符合需要，又能节约用油的原则，规定各设备润滑点的加油、换油定额.
3、 定人：根据设备进行分工,专人管理操作,进行润滑工作.
4、 定质:确定油脂标号，按照规定进行加油、换油。
5、 定期：按照润滑周期及规定时间进行加油、换油。
各单位根据相应设备制定台账进行管理，未按要求执行的单位根据管理制度进行相应考核。

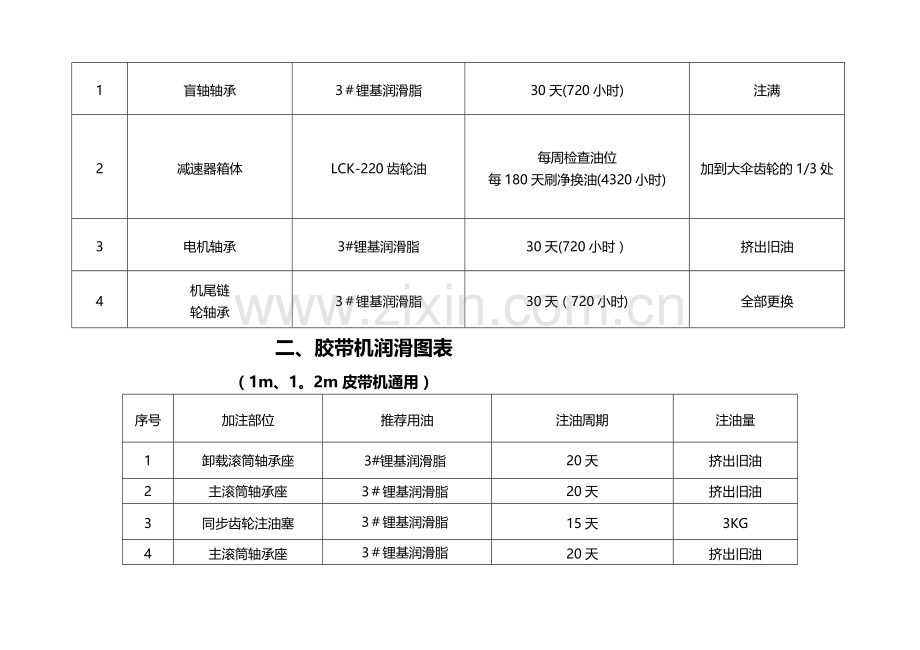

一、40T刮板机润滑图表
序
号
加注部位
推荐用油
注油周期
注油量
1
盲轴轴承
3＃锂基润滑脂
30天(720小时)
注满
2
减速器箱体
LCK-220齿轮油
每周检查油位
每180天刷净换油(4320小时)
加到大伞齿轮的1/3处
3
电机轴承
3#锂基润滑脂
30天(720小时）
挤出旧油
4
机尾链
轮轴承
3＃锂基润滑脂
30天（720小时)
全部更换
二、胶带机润滑图表
（1m、1。2m皮带机通用）
序号
加注部位
推荐用油
注油周期
注油量
1
卸载滚筒轴承座
3#锂基润滑脂
20天
挤出旧油
2
主滚筒轴承座
3＃锂基润滑脂
20天
挤出旧油
3
同步齿轮注油塞
3＃锂基润滑脂
15天
3KG
4
主滚筒轴承座
3＃锂基润滑脂
20天
挤出旧油
5
压带滚筒轴承
3#锂基润滑脂
20天
挤出旧油
6
改向滚筒轴承
3＃锂基润滑脂
20天
挤出旧油
7
改向滚筒轴承
3＃锂基润滑脂
20天
挤出旧油
8
改向滚筒轴承
3＃锂基润滑脂
20天
挤出旧油
9
减速器高速轴
L-CKC460齿轮油
20天
全部更换
10
减速器上盖
L—CKC460齿轮油
每周检查油位
每180天刷净换油（4320小时）
加到大伞齿轮的1/3处
11
传动滚筒轴承
3＃锂基润滑脂
20天
挤出旧油
12
传动滚筒轴承
3＃锂基润滑脂
20天
挤出旧油
13
减速器上盖
L—CKC460齿轮油
每周检查油位
每180天刷净换油（4320小时）
加到大伞齿轮的1/3处
14
减速器高速轴
L-CKC460齿轮油
20天
全部更换
15
改向滚筒轴承
3＃锂基润滑脂
20天
挤出旧油
16
改向滚筒轴承
3＃锂基润滑脂
20天
挤出旧油
17
改向滚筒轴承
3#锂基润滑脂
20天
挤出旧油
18
钢丝绳导向轮
注油嘴
3#锂基润滑脂
20天
挤出旧油
19
张紧绞车减速器
L—CKC460齿轮油
90天(2160小时）
全部更换
20
张紧绞车轴承
3＃锂基润滑脂
90天(2160小时）
挤出旧油
21
钢丝绳导向轮
注油嘴
3＃锂基润滑脂
30天（720小时）
挤出旧油
22
机尾滚筒轴承
3#锂基润滑脂
10天(240小时)
挤出旧油
800电滚筒皮带机：
1
800皮带机电滚筒
N46#机械油
90天
加到滚筒直径的1/3
2
电滚筒轴承座
3#锂基润滑脂
30天(720小时）
挤出旧油
三、采煤机
采煤机润滑注油点示意图
采煤机润滑图表
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
A1
左、右摇臂减速箱
N320 极压工业齿轮油
摇臂平放加油到油标中位
每班开机时观察油标的油位，补充.每周根据实际情况补充油量，更换1次/半年
A2
左、右行走减速箱
加油到油标尺中位
A3
调高泵站
N100 抗磨液压油
加油到油标上位
B1
截割电动机
二硫化钼、3＃锂基脂
注满为止
圆班检修时检查油位.更换1次/半年.
B2
行走电动机
B3
行走箱惰轮轴承（2处)
ZL—1锂基润滑油
注满为止
每个周检查一次，补充适量.
B4
行走箱驱动轮轴承（2处)
B5
行走箱行走轮轴承（2处）
B6
摇臂回转中心（4处）
B7
调高油缸前销轴（2处）
B8
调高油缸后销轴（2处）
F
放油口
J
油标
T
透气塞
四、工作溜子、转载溜子
D

C
J
T
B
F
A

工作溜子、转载溜子润滑示意图
工作溜子、转载溜子润滑表
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
A
减速器油池（机头、机尾两处）
460 中负荷极压齿轮油
参照油尺
每周检查一次油面，不足时加油。每半年换一次新油。
B
链轮油箱(机头、机尾两处)
460 中负荷极压齿轮油或齿轮油。
注满为止
每周加一次,每
半年换一半新油
C
减速器与链轮轴配合花键(机头、机尾）
3＃锂基润滑脂
拆下链轮轴组沿齿高方向涂抹一周
两月加油一次
D
电机轴承
3#锂基润滑脂
注满为止
每月加油一次
F
放油口
J
油标
T
透气塞
五、佳木斯综掘机
序号
加注点
推荐用油
加注时间
注油量
备注
1
保护筒导向键
ZLZL—3锂基润滑脂
1次/日
适量
用黄油枪
2
伸缩保护筒
ZL-3锂基润滑脂
1次/日
适量
用黄油枪
3
截割头伸缩油缸销子
ZL-3锂基润滑脂
1次/日
适量
用黄油枪
4
截割头升降油缸销子
ZL—3锂基润滑脂
1次/日
适量
用黄油枪
5
截割部与回转合联接销
ZL—3锂基润滑脂
1次/日
适量
用黄油枪
6
铲板升降油缸销子
ZL—3锂基润滑脂
1次/日
适量
用黄油枪
7
回转油缸连接销
ZL-3锂基润滑脂
1次/日
适量
用黄油枪
8
后支撑连接销
ZL-3锂基润滑脂
1次/日
适量
用黄油枪
9
后支撑油缸销子
ZL-3锂基润滑脂
1次/日
适量
用黄油枪
10
第二运输机回转连接销
ZL-3锂基润滑脂
1次/日
适量
用黄油枪
11
第二运输机连接销
ZL-3锂基润滑脂
1次/日
适量
用黄油枪
12
一运驱动装置轴承座
ZL—3锂基润滑脂
1次/日
适量
用黄油枪
13
回转轴承
ZL—3锂基润滑脂
1次/日
适量
用黄油枪
14
铲板销子
ZL—3锂基润滑脂
1次/日
适量
用黄油枪
15
张紧轮轴
ZL—3锂基润滑脂
1次/日
适量
用黄油枪
16
伸缩部前端
重负荷工业齿轮油
N320
部件组装时
13升
分解时补充减少量
17
伸缩部后端
重负荷工业齿轮油
N320
部件组装时
40升
1次/月检查油窗
补充减少量
18
截割减速机
重负荷工业齿轮油
N320
部件组装时
65升
1次/月补充减少量
19
星轮驱动装置
重负荷工业齿轮油
N320
部件组装时
3升
1次/月补充减少量
20
星轮从动装置
重负荷工业齿轮油
N320
部件组装时
0。7升
1次/月补充减少量
21
油箱
抗磨液压油N68
装机后
420升
1次/月检查油窗
补充减少量
22
喷雾泵
齿轮油150
300小时或1个月
0。8升

23
行走减速器
齿轮油220
300小时或1个月
8.5升

EBZ160掘进机
六、天地煤机综掘机（160）
序号
加注部位
推荐用油
注油周期
注油量
备注
1
悬臂段
3＃通用锂基润滑脂
2次/周
适量
2次/周检查补充减少
2
截割减速器
中负荷工业齿轮油N320
更换1次/半年
适量
1次/月检查补加减少量，到期更换
3
所有油缸销轴
3#通用锂基润滑脂
1次/日
适量
用黄油枪
4
截割升降销轴
3#通用锂基润滑脂
1次/日
适量
用黄油枪
5
改向链轮组
N68机械油
1次/月
适量
1次/月检查油 补充减少量
6
装载驱动装置
N68机械油
1次/周
适量
1次/周检查油 补充减少量
7
铲板升降销轴
3＃通用锂基润滑脂
1次/日
适量
用黄油枪
8
导向涨紧装置
N68机械油
1次/月
适量
1次/月检查油 补充减少量
9
行走减速器链轮
滑动轴承
3＃通用锂基润滑脂
1次/月
适量
用黄油枪
10
行走减速器
中负荷工业齿轮油
N320
更换1次/半年
适量
1次/月检查补加减少量,到期更换
11
后支撑腿升降销轴
3＃通用锂基润滑脂
1次/日
适量
用黄油枪
12
刮板输送机驱动
装置
3#通用锂基润滑脂
1次/周
适量
用黄油枪
13
回转台
3#通用锂基润滑脂
1次/周
适量
用黄油枪
14
液压油箱
N68抗磨液压油
更换1次/半年
加油到油表中间位置
1次/班检查补加减少量,到期更换
七、 单轨吊润滑图表
1、DX80防爆蓄电池单轨吊
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
1
刹车轴
3#锂基脂
注满为止
每个周检查一次，补充适量。
2
减速器驱动轴
3＃锂基脂
注满为止
每个周检查一次，补充适量。
3
驱动减速器
L—CLC220工业齿轮润滑油
加油到油标尺中位
驱动减速机，初次运行100小时后应及时更换一次润滑油，以后每运行1000小时，更换一次，每班检查油位。
4
液压系统
（用68＃抗磨液压油）
加油到油标上位
液压油箱的液压油在最初运行150小时后,应及时更换一次（用68＃抗磨液压油).更换时应同时清洗油箱、回油过滤器、管道过滤器等.以后每运行1000小时重复一次。
2、IMM 120 TD型柴油机单轨吊
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
1
液压系统
46＃抗磨液压油
加油到油位计上位（油位计管全部显示加满)
进行更换每1200小时
2
发动机润滑
CF或 CH系列 15W-40机油
加油到油标上位
对发动机内机油的更换需要选择机油还处于热油的状态时进行（每300小时）
3
冷却液
蒸馏水
观察口上位
放掉旧冷却液，并清理掉杂质和沉淀物然后更换添加冷却液（每1200小时）
4
发动机
燃料型号：0＃柴油
观察口上位口
每天检查添加并装满，更换柴油时要彻底清洗柴油箱底部的沉淀物和杂质（每300小时）
5
尾气水箱
水
加满
每天必须进行一次尾气水箱里水的更换,以及其他残留物的清洗
6
油水分离器
46＃抗磨液压油
润滑油低于刻度的1/3时要及时加满
每天检查放掉里面的水，润滑油低于刻度的1/3时要及时加满
7
双驱单元
L-CKC460#齿轮油
加到观察口一半以上
检查双驱单元中齿轮油消耗并及时添加（每500小时）
八、绞车润滑图表
1、JYB-40＊1。25/JYB—50＊1。4型运输绞车
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
1
电机轴承
3＃锂基润滑脂
注满为止
每个周检查一次，补充适量.
2
瓦座两端轴承
1＃钙钠基润滑脂
注满为止
每个周检查一次，补充适量。
3
卷筒装置内减速箱
HL—30齿轮油
加到大齿轮的1/3
每周检查油位，每6个月刷净换油
2、JD-1。6型调度绞车
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
1
电机轴承
3#锂基润滑脂
注满为止
每个周检查一次，补充适量。
2
各部位轴承
3＃复合钙基润滑脂
注满为止
每个周检查一次，补充适量.
3
卷筒装置内减速箱
HL—30齿轮油
加到卷筒装置的1/3
每周检查油位，每6个月刷净换油
3、 JSDB—25/JSDB—16双速多用绞车
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
1
电机轴承
3#锂基润滑脂
注满为止
每个周检查一次，补充适量。
2
开式齿轮传动及支承其的滚动轴承
3#锂基润滑脂
不得超过容量的2/3
每隔3-6月加油更换一次
3
减速器箱体
中负荷闭式齿轮油L—CKC320
不低于大锥齿轮齿宽方向的1/3
每周检查油位，每6个月刷净换油
4
电液闸推动器
20＃机械油
加满
每3个月或每次检修时更换
4、JKB—3＊2.2P单绳缠绕式矿井提升机
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
1
电机轴承
3＃锂基润滑脂
注满为止
每个周检查一次，补充适量.
2
减速器箱体
中负荷闭式齿轮油L—CKC460
加到不低于大齿轮的1/3
每周检查油位，每6个月刷净换油
3。
液压站
埃索抗磨液压油AM46
加到多于最低指示线
每周检查油位，每6个月刷净换油（每三个月取样试验油脂是否合格，不合格进行更换）
4
各部位轴承（天轮、卷筒装置）
3＃锂基润滑脂
注满为止
每个周检查一次,补充适量。
5
深度指示器
1＃钙钠基润滑脂
转动部位涂抹一遍
每天检查一次，补充适量
九、乳化液泵润滑图表
BRW-400/31.5乳化液泵站
注油点
润滑部位
润滑油脂牌号
注油量
注油周期
1
电机轴承
3＃锂基脂
注满为止
每个周检查一次，补充适量。
2
乳化液箱
含3%-5％乳化油中型水溶液
不能低于乳化液泵吸液口高度，防止吸空。
每班检查油位并进行添加，每1个月更换一次，并对液箱进行清理。
3
乳化液泵润滑系统
100＃抗磨液压油
油位不低于油标的1/2（泵启动后位置）
每班检查油位,根据油质进行更换。
