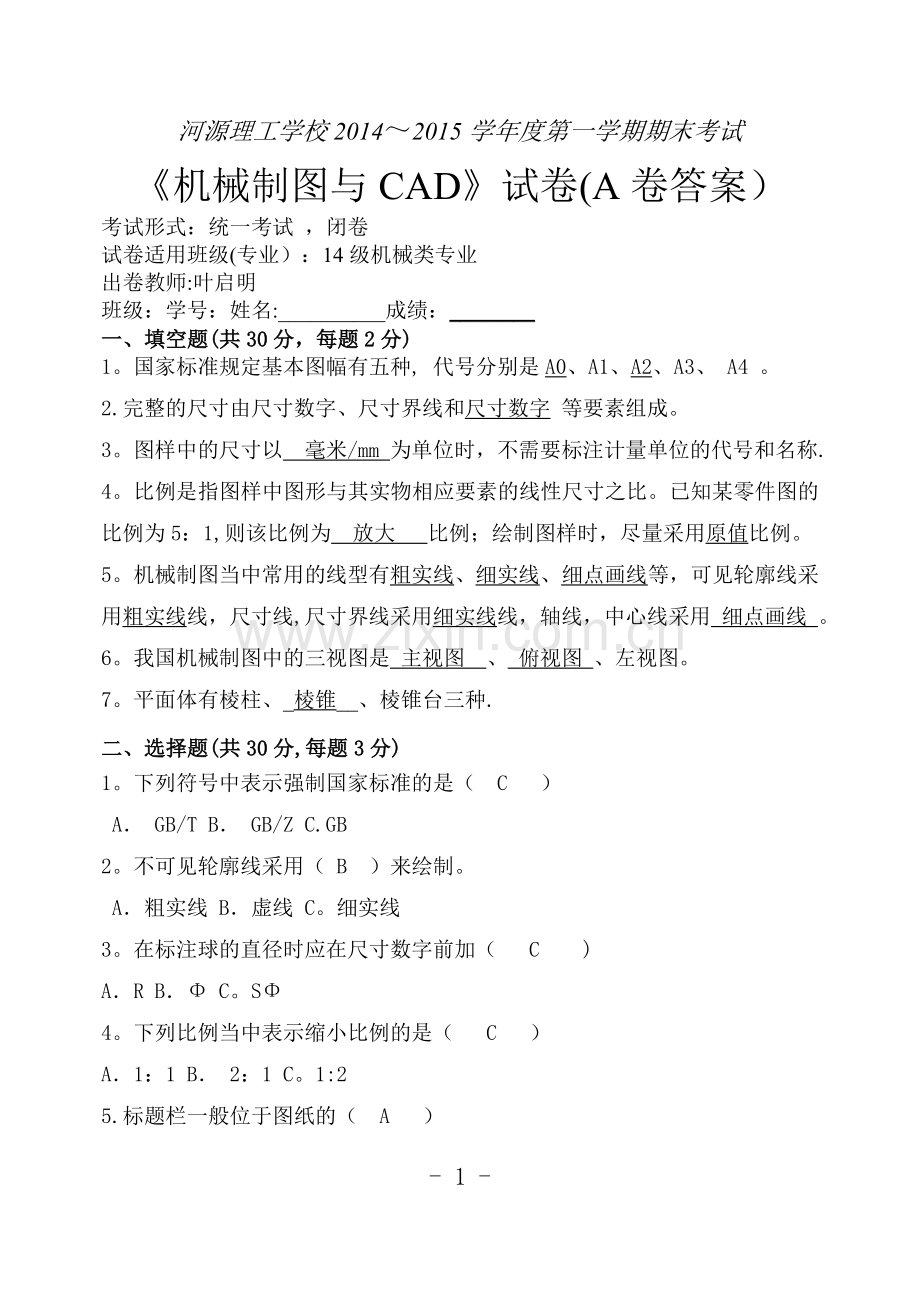

河源理工学校2014～2015学年度第一学期期末考试
《机械制图与CAD》试卷(A卷答案）
考试形式：统一考试 ，闭卷
试卷适用班级(专业）：14级机械类专业
出卷教师:叶启明
班级：学号：姓名:__________成绩：________
一、填空题(共30分，每题2分)
1。国家标准规定基本图幅有五种, 代号分别是A0、A1、A2、A3、 A4 。
2.完整的尺寸由尺寸数字、尺寸界线和尺寸数字 等要素组成。
3。图样中的尺寸以 毫米/mm 为单位时，不需要标注计量单位的代号和名称.
4。比例是指图样中图形与其实物相应要素的线性尺寸之比。已知某零件图的比例为5：1,则该比例为 放大 比例；绘制图样时，尽量采用原值比例。
5。机械制图当中常用的线型有粗实线、细实线、 细点画线 等，可见轮廓线采用粗实线线，尺寸线,尺寸界线采用细实线线，轴线，中心线采用 细点画线 。
6。我国机械制图中的三视图是 主视图 、 俯视图 、左视图。
7。平面体有棱柱、_棱锥__、棱锥台三种.
二、选择题(共30分,每题3分)
1。下列符号中表示强制国家标准的是（ C ）
A． GB/T B． GB/Z C.GB
2。不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C。细实线
3。在标注球的直径时应在尺寸数字前加（ C )
A．R B．Φ C。SΦ
4。下列比例当中表示缩小比例的是（ C ）
A．1：1 B． 2：1 C。1:2
5.标题栏一般位于图纸的（ A ）
A．右下角 B．左下角 C.右上角
6.标注球面直径时，应在数字前加注符号（ D ）
A、S B、R C、SR D、SΦ
7。下列尺寸正确标注的图形是（ C )
8.已知带有圆孔的球体的四组投影，正确的一组是（ D ）
9.已知物体的主、俯视图,正确的左视图是( A ）
10.已知物体的主、俯视图，正确的左视图是（ A )
三、作图题（共40分）
1。根据模型或轴测图，补画所缺视图。（每题5分，共10分)
(1）
（2）
2.根据实体图作出三视图,在图中量取尺寸（每题15分，共30分）
（1）
（2）
