设备安装管理及施工管理流程.doc

华润水泥（富川)有限公司
设备安装管理的有关规定及其施工管理程序

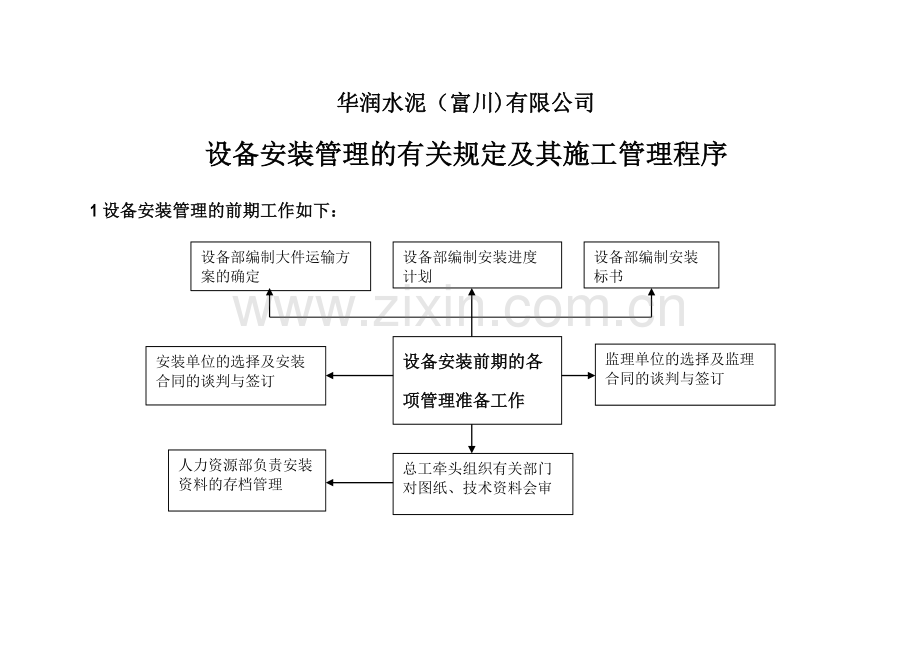

1设备安装管理的前期工作如下：
总工牵头组织有关部门对图纸、技术资料会审
设备安装前期的各项管理准备工作
安装单位的选择及安装合同的谈判与签订
设备部编制安装标书
监理单位的选择及监理合同的谈判与签订
设备部编制安装进度计划
设备部编制大件运输方案的确定
人力资源部负责安装资料的存档管理

2设备安装施工管理流程
2.1设备安装主体控制管理程序如下:
Y
设计院(或设备供货厂家)提供:
1.设计图、现场施工图、制造图
2.相关的技术资料
总工负责组织会审是否有误
行政人事部负责对图纸资料编号、登记、造册、存档
施工单位：
1. 图纸及技术资料签收
2. 制订施工方案及施进度计划表
机电工程部.制订施工进度计划
机电工程部制订相应设备安装的技术要求及规范
提出书面修改意见书
注：
该工作应贯穿于整个建设期
N

Y

Y

施工方:
进入现场施工
监理及总工、机电工程部、工艺技术部等有关部门会审施工方案及进度计划是否符合要求
施工单位:
修订施工方案
监理方:
对安装的全过程实施全面的监理
机电工程部:
1. 对安装工作行使全面管理职权
2. 对工序质量进行监督和验收
3. 解决在施工过程遇到的各种技术问题
4. 对施工进度进行控制,见“施工进度控制管理程序”
机电工程部:
1. 对隐蔽工程进行确认
2. 对工程量变更进行确认
机电工程部、监理方:
1. 实施工程中间验收
2. 对工序及隐蔽工程进.行验收
施工方:
提供分部、分项工程竣工资料
施工方:
1. 提出整个工程的竣工报告
2. 提交整个工程的竣工资料
注:
1. 见“工序交接检查及隐蔽工程验收管理程序”
2. 见“工程中间验收管理程序”
3. 见“工程变更处理程序”

不符合

符合
要求
提交

进行单机试机
进行子系统联动试机
对整个生产线进行联动试机
公司设备验收小组、监理方组织相关单位和相关人员对整个安装工程进行验收
注：
见“工程竣工验收管理程序”
验收合格
监理方:
向建设方提交监理总结报告
机电工程部、监理方:
对质量及技术文件进行审核

由安装公司负责、监理公司、公司有关部门参加
由安装公司负责、监理公司、公司有关部门参加
由安装公司负责、监理公司、公司有关部门参加
2。2设备安装主要工序控制管理程序如下：
2.2。1施工进度控制管理程序:
施工方:
提交《工程进度计划申报表》
监理公司、业主:
根据工期要求、设计进度及工期定额进行审核批准
监理公司、业主:
协调会议与指令
机电工程部:
监督计划实施
检查执行情况是否有延期
机电工程部:
每月进行检查置至整个工程完工
有延期

不同意
正常
施工方:
采取赶工措施提交调整进度计划
监理公司、业主:
审核赶工措施及调整进度计划
施工方:
按赶工措施及调整进度计划实施
机电工程部:
督促施工方采取赶工措施
分析原因是否有施工方责任
施工单位:
提交《延长工期报审表单》

否
不同意
2.2.2工序交接检查及隐蔽工程验收管理程序：
施工方:
1. 隐蔽工程施工
2. 工序施工完毕
3. 进行自检、复检
自检是否合格
施工方:填报《工序质量报验单》
监理方、机电工程部:
会同有关人员现场检查
监理方:
进行测量、检查、试验
验收是否合格
监理公司:
签发:《工序质量报验单》
施工方:
进入下道工序
监理方:
下达监理工程师通知单,责成返工或处理
施工方:
返修或处理

否
是
2.2.3工程中间验收管理程序：
施工方:
分项、分部工程或单位工程完成进行自检、复检合格
施工方:
填报《施工单位通用申报表》，提出中间验收或试车申请
监理公司、机电工程部:检查工程质量
审查质量文件
监理方:
评定质量等级
审查是否合格
机电工程部:
签署《施工单位通用申报表》质量意见
机电工程部:
1. 审查、确认工程质量
2. 签发:《工程付款申请表》
施工方:
返修、整改
总工：
签署《工程进度付款单》

是
否
2。2.4工程变更处理程序:
施工方：
书面提出工程变更申请
业主、监理公司：
对工程变更进行核实
1. 施工中发现问题
2. 额外工程或紧急工程
3. 其它合同外工程
1. 上报总工
2. 由总工牵头进行技术经济分析和评估，上报总经理
3．总经理根据情况审批、认可

施工方：
书面提出工程变更(增加)价款
施工方：
组织变更工程施工上报变更工程计量
总工：
签发变更付款凭证

总经理认可

2。2.5工程竣工验收管理程序：
施工方:
整个项目完成,自检、复检合格
施工方:
提出竣工报验申请及竣工资料文件
监理公司、业主:
组织竣工预验收
检查工程质量,审查竣工资料、文件
预验是否通过
施工方:
修补整改缺陷补充资料

否
是
监理公司、业主:
签署《工程竣工预验收评估报告》
施工方:
报请竣工验收
监理公司、业主:
组织竣工验收
竣工验收小组评：定质量等级，审查竣工资料
是否通过
业主:
签发竣工验收证书
监理方:签署监理意见递交《工程监理总结报告》
施工方:
整改、补充

否
是
3
说明
3.1
对于安装单位必须要有良好的资质,并且必须具有5000t/d水泥熟料生产线的安装经验，以确保确按质如期地完成安装任务。
3。2
对施工单位进行技术交底的工作由监理公司、施工单位、设计院、业主有关单位部门来完成。
3.3
施工单位在得到了施工图之后必须根据技术图纸和有关部门技术资料的要求制订整个生产线的施工方案、子系统的施工方案和单台设备的施工方案;经监理、业主审核、确认后，方可施工。同时在现场施工前，施工方必须向建设方提出整个系统、子系统和有关设备的开工申请报告并经监理公司、业主批准后实施。
3。4
在安装过程中的质量管理和进度控制的工作主要由机电工程部负责；在安装过程中，要强化对工序质量、工序交接检查和隐蔽工程、工程变更、工程中间验收的管理。
3。5
对于空载单机试机、联动试机、无负荷联动试车，由安装单位负责，监理公司、设计院、业主参与；而对于带负荷试机则由业主负责,设计院、监理公司、安装单位参与。在进行试机工程中，要严格按照供货厂家的有关要求进行;同时要求设备供货厂家要有代表在场，对设备性能的考核工作要有业主和供货方共同进行。
3。6
工程全部竣工后，施工方必须严格按照项目的有关规定向业主提供必需的技术文件资料：如：设备组装记录、设备安装记录、电气设备的测试记录、分项分部记录、设备单机运转记录及合格证、设备联动运转记录及合格证、设备负荷运转记录及合格证、设备及管道焊接记录、管道安装及检修记录、阀门试压记录、消防试水记录、电力及通讯线路检查记录、安装事故报告及处理结果、安装质量评定表、安装分步工程验收单等。
