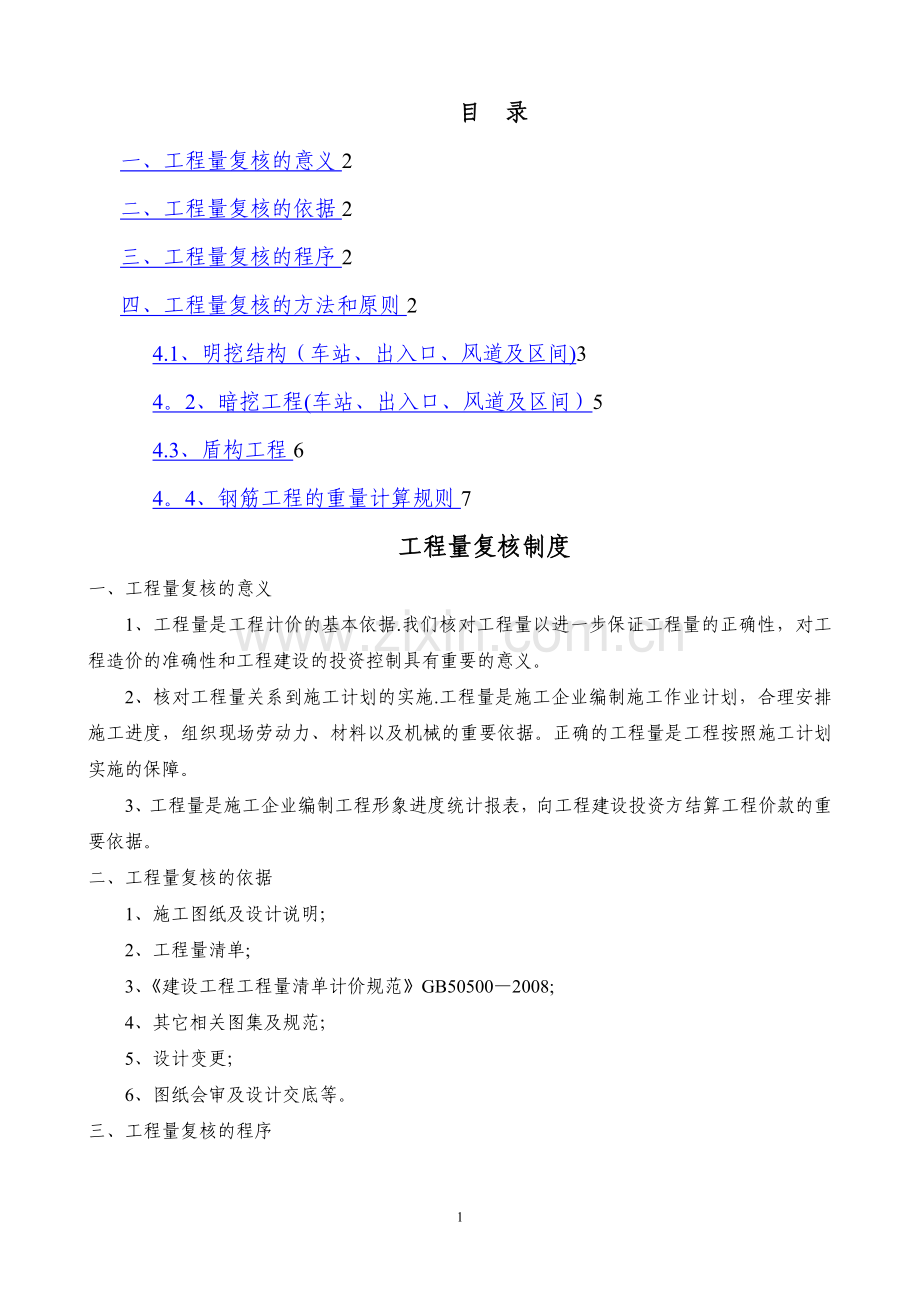

1、北京地铁6号线二期十一标段工程量复核制度编制:审核:审批:中铁十八局集团有限公司北京地铁6号线二期十一标项目经理部2011年7月10日目 录一、工程量复核的意义2二、工程量复核的依据2三、工程量复核的程序2四、工程量复核的方法和原则24.1、明挖结构(车站、出入口、风道及区间)34。2、暗挖工程(车站、出入口、风道及区间)54.3、盾构工程64。4、钢筋工程的重量计算规则7工程量复核制度一、工程量复核的意义1、工程量是工程计价的基本依据.我们核对工程量以进一步保证工程量的正确性,对工程造价的准确性和工程建设的投资控制具有重要的意义。2、核对工程量关系到施工计划的实施.工程量是施工企业编制施工作
2、业计划,合理安排施工进度,组织现场劳动力、材料以及机械的重要依据。正确的工程量是工程按照施工计划实施的保障。3、工程量是施工企业编制工程形象进度统计报表,向工程建设投资方结算工程价款的重要依据。二、工程量复核的依据1、施工图纸及设计说明;2、工程量清单;3、建设工程工程量清单计价规范GB505002008;4、其它相关图集及规范;5、设计变更;6、图纸会审及设计交底等。三、工程量复核的程序1、根据施工图纸到位的先后顺序,在图纸会审和设计交底完成的基础上,对该图纸进行工程量的复核。2、在项目总工的领导下,工程量的复核主要以工程部和计划部为主进行,两个部门按照统一的格式分别单独进行复核,最后汇总比
3、较。3、工程量比较分析后,得出工程量复核成果表,并签字确认,见后附。4、如发现两部门的结论相差明显,组织专题会议分析偏差产生的原因,必要时请设计和监理人员参加,形成最终的工程量复核表。5、在项目部工程量复核完成的基础上,进行对业主和对施工队的工程量核算。四、工程量复核的方法和原则工程量在复核之前,首先应安排分部工程复核顺序,然后安排分部工程中各分项工程的复核顺序。分部分项工程的复核顺序,应根据其相互之间的关联因素确定。复核工程量时应注意:按设计图纸所列项目的工程内容和计量单位,必须与相应的工程量计算规则中相应项目的工程内容和计量单位一致,不得随意改变。为了保证工程量的精确度,工程数量的有效位数
4、应遵守以下规定:以“吨为单位,应保留小数点后三位数字,第四位四舍五入;以“立方米”、“平方米、“米”为单位,应保留小数点后两位数字,第三位四舍五入;以“个”、“项”等为单位,应取整数。根据相关的计算计算规则和业主的相关要求,本工程的工程量复核主要采用有以下几种方法和原则:4.1、明挖结构(车站、出入口、风道及区间)1、围护结构(1)、围护桩按设计图示尺寸计算,(不计算桩头工程量),围护桩按图示尺寸以m计算,计算结果保留两位小数;(2)、中间桩按图示有效长度计算(浇注混凝土部分的长度)(虚桩在单价中综合考虑),按图示尺寸以m计算,计算结果保留两位小数;(3)、围护桩钢筋按设计图示尺寸计算.(吊环
5、不计算),围护桩钢筋按钢筋大样图以T计算,护壁环不计算质量,计算结果保留三位小数;(4)、桩间混凝土钢筋按面积计算(不计算搭接),桩间喷射砼按水平面积以m2计算,计算结果保留两位小数;(5)、临时钢支撑(钢管)按图纸长度扣除固定端和活动端后长度计算,不计算分节数量;包括内容:钢管,钢管固定段、钢管活动段,不计算法兰盘和连接螺栓,按T计算,计算结果保留三位小数;(6)、临时钢支撑(型钢)按图示长度计算,包括内容:支撑腰梁及配件,不计算膨胀螺栓的质量,不计算拉钩的质量,按T计算,计算结果保留三位小数;(7)、临时钢梁:连接临时型钢柱的钢梁, 按图示长度计算,不计算连接件,按T计算,计算结果保留三位
6、小数;(8)、型钢柱:预埋在格构柱中永久使用的型钢,不需要拆除部分。按图示长度计算重量,按T计算,计算结果保留三位小数;(9)、临时型钢柱:永久使用型钢柱上部需要拆除的部分,按图示长度计算,不计算连接件,按T计算,计算结果保留三位小数;(10)、钢腰梁背后回填的工程量不计算;(11)、预应力锚索:按图纸长度计算,按锚索注浆类型、束数分别计算,不含预留长度,按m计算,计算结果保留两位小数;(12)、围护桩桩顶挡土墙中的构造柱混凝土按图示构造柱尺寸计算工程量,挡土墙的压顶梁混凝土计入冠梁混凝土中。挡土墙的中间柱和压顶梁的钢筋计入冠梁钢筋工程中,混凝土按m3计算,计算结果保留两位小数;(13)、锚索
7、的型钢腰梁按040701005002型钢(预应力锚索腰梁)子目计算,拆除的钢腰梁执行临时钢支撑(型钢)子目,按T计算,计算结果保留三位小数;(14)、钢支撑倒撑的工程量不计算;钢板预埋件计入预埋件子目中(15)、桩间喷射混凝土的土方不计算工程量。围护桩外放的土方量不计算;(16)、大型支撑挖土方:指钢支撑体系下的土方数量,以冠梁底到基坑底的高度计算土方工程量,按m3计算,计算过程保留两位,计算结果四舍五入取整;(17)、挖一般土方:按招标文件要求计算(底标高以冠梁底标高为准),按m3计算,计算过程保留两位,计算结果四舍五入取整;(18)、基坑中桩-锚体系下的土方:执行 “基坑挖土方, 以冠梁底
8、到基坑底的高度计算土方工程量,按m3计算,计算过程保留两位,计算结果四舍五入取整;(19)、人防工程以变形缝为界限,工程算并入相应的人防工程清单内;(20)、挖土方子目不包括路面破除项目,有路面破除的进入前期专项工程(21)、人工挖孔灌注桩:护壁的砼及钢筋的工程量不单独计算,包括在综合单价中(22)、钢筋工程:不计算搭接、不计算机械连接、不计算措施钢筋(马蹬筋),以钢筋净工程量计算.2、主体结构(1)、混凝土结构按图示尺寸计算,混凝土柱、板、梁等构筑物以各自的分界线计算,按m3计算,计算结果保留两位小数;(2)、结构钢筋:按钢筋大样图计算,不计算钢筋搭接,异形体的钢筋布置长度按中心线计算,结构
9、钢筋重合处只计算一次钢筋量,按T计算,结构保留三位小数;(3)、预埋件:包括钢支撑、冠梁的预埋件、钢支撑倒撑的预埋件,按kg计算,计算结果取整(4)、防水工程按图示面积计算。按不同材质分别计算,附加层单独计算,计算过程保留两位小数,计算结果四舍五入取整。(5)、变形缝和施工缝按不同材质类别以m计算,计算结果保留两位小数;(6)、施工缝设置原则:根据监理审批的总体施工组织设计、施工图纸、相关技术规范等,以施工、监理、设计、甲方代表共同确认的数量为准,计算结果保留两位小数;(7)、空洞在0。3m2以下的,计算工程量不予以扣除,大于0。3m2以上的,钢筋和混凝土工程量都予以扣减。(8)、明挖主体结构
10、计算按顺做的原则计算,原则按变形缝为界进行核算。(9)、防水工程中的子目中包括了找平层及保护层的工程量,找平层和保护层在综合单价中考虑,不单独核算工程量4。2、暗挖工程(车站、出入口、风道及区间)1、初支(1)、暗挖土方按图示尺寸计算,不计算外放尺寸, 按m3计算,计算过程保留两位小数,计算结果四舍五入取整;(2)、喷射混凝土按图示尺寸计算,不计算外放尺寸,按m3计算,计算结果保留两位小数;(3)、钢格栅:按图示大样图计算(不计算连接螺栓)不计算外放尺寸,格栅之间的连接型钢计入钢格栅中,按T计算,计算结果保留三位小数;(4)、钢筋网和连接筋:按图示方式计算(不计算搭接),在不同的断面转换处,连
11、接筋只计算一次加1的量。不计算外放尺寸,按T计算,结算结果保留三位小数;(5)、临时钢支撑(一次性使用):指使用后仅收购残值,泛指暗挖工程(车站和区间)中临时支护喷射混凝土后需要拆除的型钢,无法再继续使用的钢支撑,按图示尺寸计算不计算外放尺寸,按T计算,计算结果保留三位小数;(6)、临时钢支撑(摊销使用):指可以周转使用的钢支撑/钢管撑(竖井、横通道、小导洞,车站主体),不喷射混凝土,按图示尺寸计算,不计算连接件,按T计算,计算结果保留三位小数;(7)、防水:按图示面积分类计算 ,不计算外放尺寸,按m2计算,计算过程保留两位小数,计算结果四舍五入取整。(8)、竖井工程中的连接型钢按DB068临
12、时钢支撑(摊销使用型钢临时支护)子目核算,按T计算,计算结果保留三位小数;(9)、竖井封底型钢采用DB070-临时钢支撑(型钢封底)子目,按T计算,计算结果保留三位小数;(10)、横通道封端型钢采用DB071临时钢支撑(型钢封端)子目,按T计算,计算结果保留三位小数;(11)、暗挖工程开马头门处格栅如是型钢的,按040701005001-型钢(钢格栅)子目核算,按T计算,计算结果保留三位小数;(12)、暗挖工程中喷射混凝土分为初期支护和临时支护两部分,喷完不拆除按初期支护核算,喷完需拆除部分按临时支护核算。(13)、人防工程初支以变形缝或变断面起点为界限,工程算并入相应的人防工程清单内(14)
13、、暗挖结构的初支体系不体现预埋件子目,如有按施工工序并入钢格栅中或临时钢支撑子目中(15)、小导管按图示要求直径分别列项计算,计算过程保留两位小数,结果四舍五入取整.只计算超前支护中的小导管数量,锁脚锚杆不计算工程量,含在超前支护中,初支背后注浆及二衬背后注浆的注浆管包含在注浆子目中,不单独计算注浆管的工程量.计算过程不加一、结果四舍五入。2、二衬(1)、内衬混凝土:按图示尺寸计算,不计算外放尺寸,按m3计算,计算结果保留两位小数;(2)、二衬钢筋:按钢筋大样图计算,不计算搭接、结构钢筋重合处只计算一次钢筋量,不计算外放尺寸,按T计算,计算结果保留三位小数;(3)、防水工程按图示面积分类计算,
14、按m2计算,计算过程保留两位小数,计算结果四舍五入取整。(4)、施工缝按类别以m计算,根据监理审批的总体施工组织设计、施工图纸、相关技术规范等,以施工、监理、设计、甲方代表共同确认的数量为准,计算结果保留两位小数;(5)、空洞在0。3m2以下的,计算工程量不予以扣除,大于0。3m2以上的,钢筋和混凝土工程量都予以扣减。(6)、PBA工法中的三连拱体系中的桩基础执行条形基础子目,钢筋并入二衬钢筋中;(7)、钢管柱中的高强螺栓不予核算工程量.高强螺栓包括在综合单价中;(8)、模板按混凝土的接触面积计算,并结合实际施工的施工步序图进行计算,(9)、柱子的模板按柱子的有效长度计算,梁的模板按梁的有效长
15、度计算,4。3、盾构工程1、盾构管片按图示尺寸以m3计算,按m3计算,计算结果保留两位小数;2、盾构掘进长度按图示长度计算,风道的长度不扣减.3、管片砼的数量不计算负环段工程数量。4、盾构的吊装、吊拆、盾构过站、盾构调头及盾构转场运输(仅指洞外水平运输、装车、卸车)以施工、监理、设计、业主代表四方确认的工程筹划为准。4。4、钢筋工程的重量计算规则表41 钢筋每延米重量明细表序号 钢筋型号每米重量(kg)备注160.22226.50.260 380。3954100。6175120。8886141.2087161.5788181。9989202。46610222。98411243。55112253.85313264.16914284。83415305。550 16326。31317347。12918367。990 19409。865附表:核算 清单项目工程量计算表单位工程名称项目编号图册分部分项工程名称项目名称桩号(部位)单位图号本次计算数量原清单数量计算过程(必要时附图):部门计算复核日期工程部计划部领导审批8
