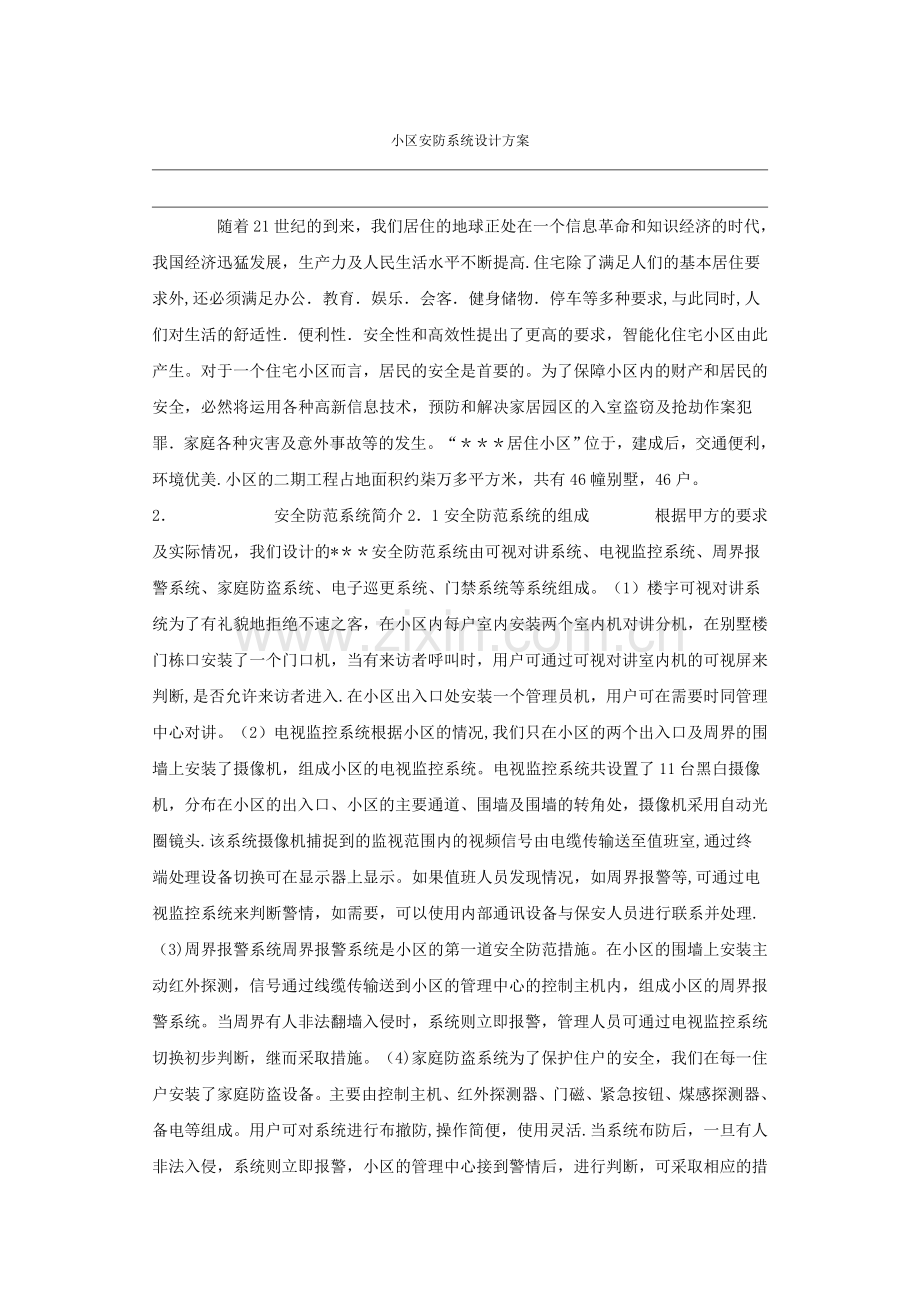

小区安防系统设计方案0100.doc

小区安防系统设计方案随着21世纪的到来，我们居住的地球正处在一个信息革命和知识经济的时代，我国经济迅猛发展，生产力及人民生活水平不断提高.住宅除了满足人们的基本居住要求外,还必须满足办公教育娱乐会客健身储物停车等多种要求,与此同时,人们对生活的舒适性便利性安全性和高效性提出了更高的要求，智能化住宅小区由此产生。对于一个住宅小区而言，居民的安全是首要的。为了保障小区内的财产和居民的安全，必然将运用各种高新信息技术，预防和解决家居园区的入室盗窃及抢劫作案犯罪家庭各种灾害及意外事故等的发生。“居住小区”位于，建成后，交通便利，环境优美.小区的二期工程占地面积约柒万多平方米，共有46幢别墅，46户。2安全防范系统简介21安全防范系统的组成根据甲方的要求及实际情况，我们设计的*安全防范系统由可视对讲系统、电视监控系统、周界报警系统、家庭防盗系统、电子巡更系统、门禁系统等系统组成。（1）楼宇可视对讲系统为了有礼貌地拒绝不速之客，在小区内每户室内安装两个室内机对讲分机，在别墅楼门栋口安装了一个门口机，当有来访者呼叫时，用户可通过可视对讲室内机的可视屏来判断,是否允许来访者进入.在小区出入口处安装一个管理员机，用户可在需要时同管理中心对讲。（2）电视监控系统根据小区的情况,我们只在小区的两个出入口及周界的围墙上安装了摄像机，组成小区的电视监控系统。电视监控系统共设置了11台黑白摄像机，分布在小区的出入口、小区的主要通道、围墙及围墙的转角处，摄像机采用自动光圈镜头.该系统摄像机捕捉到的监视范围内的视频信号由电缆传输送至值班室,通过终端处理设备切换可在显示器上显示。如果值班人员发现情况，如周界报警等,可通过电视监控系统来判断警情，如需要，可以使用内部通讯设备与保安人员进行联系并处理.（3)周界报警系统周界报警系统是小区的第一道安全防范措施。在小区的围墙上安装主动红外探测，信号通过线缆传输送到小区的管理中心的控制主机内，组成小区的周界报警系统。当周界有人非法翻墙入侵时，系统则立即报警，管理人员可通过电视监控系统切换初步判断，继而采取措施。（4)家庭防盗系统为了保护住户的安全，我们在每一住户安装了家庭防盗设备。主要由控制主机、红外探测器、门磁、紧急按钮、煤感探测器、备电等组成。用户可对系统进行布撤防,操作简便，使用灵活.当系统布防后，一旦有人非法入侵，系统则立即报警，小区的管理中心接到警情后，进行判断，可采取相应的措施.（5）电子巡更系统电子巡更系统可由电脑软件编排巡更班次、时间间隔、巡更路线，有效管理巡更人员的巡视活动，促使巡更人员能定时、定点的巡逻,视察小区的情况，弥补人员素质的缺陷，加强小区安全防范措施。根据本小区的楼宇布置，及小区周围环境,共设计了25个巡更点,分布在小区的围墙及楼组间，另设1个采集棒.巡更人员可手持采集棒根据自己的班次,定期、定时进行巡逻。巡逻后，管理人员可通过采集器来检查巡更人员的巡更情况.22各子系统基本功能（1）楼宇可视对讲可实现住户与访客的声音和图像的传输住户可切换监看各出入口的情况住户可与安保中心实现双向通话小区入口处与安保中心可实现声音和图像的传输住户可通过小区入口门口机及住户门口机对访实进行双重身份验证（2）电视监控子系统对小区主要出入口、周界围墙或栅栏重要区域进行监视报警信号与摄像机联锁控制,录像机与摄机联锁控制系统可与周界防越报警系统联动进行图像记录,当安保中心按到报警时,监视器上立即弹出与报警相关的摄像图像信号视频失落及设备故障报警（3)周界报警系统探测器抗不良天气环境干扰能力强防区划分适于报警时准确定位报警中心具备警笛/警灯提示报警中心可控制前端设备状态的恢复。与闭路电视监控系统联动，报警时，警情发生区域的图像自动在监控中心监视器弹出(4）家庭防盗系统前端探测器采用有线传输的方式警情发生时，报警主机把信号传输到安保中心安保中心能监视和记录用户向中心发送的各类事件安保中心能录入，修改，打印用户信息，统计查寻用户信息（5)电子巡更系统可实现巡更路线的设定、修改实现巡更时间的设定、修改中心可查阅、打印各巡更人员的到位时间及工作情况巡更违规记录提示3。*居住小区安全防范系统设计依据（1）规范标准GA/T7594安全防范工程程序与要求JGJ/T1692民用建筑电气设计规范GA/T74-2000安全防范系统通用图形符号GB5019894民用闭路监视电视系统设计规范GB12663-94防盗报警控制通用技术条件GB10408-2000入侵探测器的通用技术条件GYT25388建筑电气安装工程质量检验评定标准GA/T7294楼宇对讲电控周界门通用技术条件GBJ23290、92电器装置安装施工及验收规范全国住宅小区智能化系统示范工程建设要点与技术导则上海市智能住宅小区功能配置试点大纲*小区的总平面图小区的各幢建筑平面图（2)技术指标要求1。黑白图像水平清晰度400线2。水平图像水平清晰度270线3。图像画面灰度等级不低于8级4。黑白电视系统信噪比：37db5。彩色电视系统信号噪比：48db6.图像质量按五级损伤制评定,不低于4级7.报警控制器有可编程和联网的功能8。紧急按钮触发报警后能自锁，需人工复位9。报警系统具有键盘发声，分路显示功能，报警响应10.报警设备的响应时间2秒11。警系统的启动、布防、撤防、旁路、复位等均采用密码控制4小区安全防范系统方案设计随着居民住宅的不断增加,人民生活水平的不断提高，小区的物业管理就显得日趋重要.如何有效地防范不非分子的盗窃行为，是人们普遍关注的问题。我方根据甲方的要求初步设计了*住宅小区的安全防范系统。其主要由楼宇可视对讲系统电视监控系统,周界报警系统，电子巡更系统，家庭报警等系统组成。该安全防范系统是家庭,住宅小区防范外来侵害和自然灾害的一种最重要的最有效的手段.系统设计要点本安防系统工程为*二期工程，所以在系统设计时应考虑二期工程与一期工程的兼容性，充分发挥一期工程中原有的设备，使二期工程中的所用的产品能很好与一期工程相结合。1在可视对讲子系统中，一期使用为NEC品牌的可视对讲系统，为了保证系统设备的统一性及系统布线的简单性,在二期中我们仍产用NEC的产品.设计中我们保证了一期工程中可视对讲系统具有的功能在二期中仍能实现,且对一期工程中存在的一些问题在二期中得以改进，另外二期中因增设了一个出入口，所以在保证二期用户能监看此出入口影像外,同时保证一期用户监看到此出入口的影像,这就需要把一、二期工程中的可视对讲系统用BC130联网切换器相联接。这样既保证了一、二期工程的很好结合，又为三期工程留有扩展的空间.2在电视监控子系统中，为了使整个系统更具先进性、稳定性、方便性、及适应安防技术发展的需要，我们用现在比较流行的数字硬盘录像系统取代传统的模拟系统。硬盘录像机它具有多路监视、录像、画面分割切换、分控、云台镜头控制、多路录音等功能。同时，由于“硬盘录像机”以计算机为平台,因此它具有工作时间表设置、传感器(包括移动侦测）与警报器的联动、快速检索打印、网络传输与控制、远程传输、密码保护等模似系统难以或无法提供的功能。数字监控录像系统与模似系统性能比较模似录像机数字录像机录像时间短，需频繁更换录像带录像时间长,增加硬盘可延长录像时间画面清晰度和画面质量较差画面清晰度和画面质量好检索缓慢且不方便检索方便迅速磁带会消磁,不能永久保存数字存储，可永久保存磁头和磁带都易磨损，寿命短使用寿命长维修费用高设备可靠性高，维修费用低很难进行数据传送和远程控制可方便地进行数据传送和远程控制3在周界报警系统中，我们设想了两套方案:方案一：我们把一、二期两套周界报警系统设计成分别独立的系统，一期的周界由一期的控制主机来控制，二期的周界将由二期的控制主机的来控制，这样就无需对一期工程的布线进行变动,节省了成本。方案二：考虑到一期周界报警系统中采用的是分线制布线方式，此方式布线较复杂且不易日常维护，二期中我们可采用总线制布线方式，且可把一期的周界合并到二期中,组成一个完整的周界报警系统，由一台总线制控制主机来统一管理，并配上电子显示板，能更清楚的反映出报警的线路及区域。这样不仅有利于统一的管理，而且为三期工程打下了基础。不过这样就必须对一期工程的布线进行相应的改动。两种方案比较方案一方案二施工难度简单复杂工程造价低高易操作性低高日常维护复杂简单报警显示不直观直观可扩展性低高4在家庭报警系统中，我们将不再采用一期中利用对讲系统来报警的模式，上海市公安局规定此类模式禁止在小区家庭报警系统中采用,因为其有以下缺点：1)楼宇对讲主机无报警优先功能；2)楼宇对讲主机不能任意布、撤防功能；3)楼宇对讲主机的信息存储量少,不能满足中心控制室的要求（不少于30天)；4)楼宇对讲主机的报警信息无查寻功能;5）楼宇对讲主机的报警功能无故障报警显示功能;6)楼宇对讲主机容易引起信息阻塞;为此我们采用专用有线报警主机来控制系统的布防、撤防、显示、报警及信号的传输，配上独立的中心接警主机，来对每用户的资料、防区的设定、布撤防时间、警情情况等进行详细的显示及记录，同时此系统采用电话线传输信号，更提高了系统的安全性、可靠性。4。1小区可视对讲系统4。1。1系统概述小区对讲系统是指对来访客人与住户之间提供双向通话或可视通话，并由住户遥控防盗门的开关及向保安管理中心进行紧急报警的一种安全防范系统。它适用于单元式公寓、别墅、高层住宅楼和居住小区等.访客对讲系统按功能分为单对讲型和可视对讲型两种类型系统.根据甲方的要求，选用可视对讲型，其主要特点是在对讲分机处设有显示屏，当来访者按通访问键时，其摄像机就自动开启，被访者可通过分机上的显示屏识别来访者的身份。在确认无误后可遥控开启大门电子锁。另外管理处保安人员也可通过被叫来监视大门处来访者,在分机控制屏上监视来访者并能与之对讲。其系统主要由防盗安全门、对讲系统、控制系统和电源等组成.412系统的选择及系统组成设备的选择：根据实际情况我们选择日本NEC公司的系列产品。该公司产品品种较多、在市场上拥有一定的地位、还有良好的售后服务体系。针对用户的要求选用联网型可视对讲系统。其主要包括可视对讲管理主机，可视对讲门口机，可视对讲室内机、视频分配器、双向放大器、电源等主要设备组成。系统的主要性能:我们选用该套可视对讲系统可达到技术性能如下：系统总线布线，运行稳定，施工简捷；门口机安装于住房门前，呼叫室内机，并与之对讲，传送视频信号给分机门口机有红外夜视功能。通话保密：当住户与管理员、来访者通话时,其它用户无法听到其通话。访客与住户之间可实现声音和图像传输室内机控制开门：当来访者在门口机上访客，被访室内机有权开启电控门锁。呼叫管理中心：住户在家中通过室内机呼叫安保中心，与安保中心通话.多通道内部通讯网络:在门口机与住户室内机通话的同时，安保中心可与其他单元住户通话。系统分散供电，断电自动启动后备电源：整个系统对每一幢楼及物业管理中心单独供电，万一出现电源故障，不会影响整个系统的运行。遇到断电,自动启动后备电源。系统电源充电过压、欠压保护：所有供电电源均有充电过压、欠压保护，保护后备电池用以延长电池使用寿命。系统线路短路不影响整个系统：系统有线路短路保护，一旦线路短路，不影响整个系统。4.1.3系统设备的选择及性能指标（1）小区对讲管理中心配置小区可视对讲管理主机的安装在住宅小区安保中心控制室.在这里我们仍采用一期工程的原有设备,即一台DC100管理员影像主机，一台HC-100管理员对讲主机。中心的管理主机可记录住户呼叫,管理员足不出户，即可完成多方通话的切换及开门,使物业管理更加轻松.其主要的技术性能及相关施工要求如下:uDC100管理员影像主机中（门口电视对讲机）A）用途:门口小区联网时，与小区内住户通讯及求助信号的接收B)功能:通过总线制传输、布线方便、便于小区综合管理。可以与小区内任一分机、主机互相呼叫、通话。可以用呼叫方式监看任一主机影像。可以转接住户(分机)之间的呼叫，通话.同一小区内可以有多台管理中心联网，管理中心之间可以平级,也可以分级。可以联接电脑、打印机、进行安防信息管理。适合任何小区楼宇结构的联网要求.C)安装要求:安装位置：室内或室外各栋公共入口和社区大门安装高度：离地1。4米安装方式：挂壁式D）注意事项：不要曝露在风雨中,如无法避免，请加防雨罩。不要将摄像机镜头面对直射的阳光或强光.尽量保证摄像机镜头前的光线均匀.不要安装在强磁场附近。联接线在主机入口处应考虑滴水线。彩色摄像机应考虑夜间可见光补偿。不要安装在背景噪声大于70dB的地方。uHC100管理员对讲主机A)用途：用于多出入口小区联网，与小区内住户通讯装置B)功能:微电脑控制、智能化操作。数位戒讯号传输方式，总线制布线,安装布线简单.可呼叫住户分机和管理中心，并双向对讲。重覆按钮可自动监看系统上之门口机至20台可遥控开启系统上对应的门口机电锁.重覆按钮可自动呼叫系统上的警卫门口机可达4台。C)按装要求:安装位置:室内安装高度：离地1.4米安装方式：墙装D）注意事项：不要曝露在风雨中，如无法避免，请加防雨罩。不要将摄像机镜头面对直射的阳光或强光.尽量保证摄像机镜头前的光线均匀.不要安装在强磁场附近。联接线在主机入口处应考虑滴水线。不要安装在背景噪声大于70dB的地方。(2）小区可视对讲系统门口主机配置小区对讲系统门口主机安装在每个别墅门栋口，用以实现访客与住户之间的双向通话。根据小区都是别墅型的单一房型,我们综合考虑,选用日本NEC公司DC100型号的可视门口机，共计46只。其主要技术性能、功能、安装要求如前面所诉：（3)室内对讲分机配置室内可视对讲分机主要安装在各住户室内，来实现用户与访客的可视通话、用户与管理中心之间的双向通话、及控制电控防盗门的开关。室内对讲主机安装在易于操作的地方,根据房型，我们在室内楼上、楼下各安装了一台可视型对讲分机.我们选用日本NEC公司HC-100型号的对讲室内机或HCS100型号的对讲室内机.其性能如下：u可视室内机：HC-100其各项功能、性能、安装要求如前所述.u可视室内机:HCS100A)功能：访客在单元门主机上呼叫分机,同时显示访客影像。主人拿起听筒即可与访客通话.确认访客后，可按“开锁”键开启单元门电锁.主人可以在挂机状态按“监视”键,监看单元门口情况，在摘机状态按“监视”键监看住户门前情况.即可与访客通话，识别客人后,可以按“开锁”键开启住户门的电锁。一户可以安装多台分机，其中一台分机拿起听筒后,按“呼叫”键，其余分机发出“叮咚”声,拿起听筒后可实现内线对讲.分机按“呼叫”键可以呼叫管理中心，瓶能与其对讲，如管理中心联接了CCD，则分机能显示管理中心传来的影像.管理中心也可呼叫分机，分机有双音“叮咚”提示，拿起听筒能与之对讲，如管理中心联接了CCD，则分机能显示管理中心传来的影像。B）安装要求：安装位置:室内安装高度：离地1。4米安装方式:明装挂壁4.1。4系统设备清单序号名称产地品牌型号数量1可视室内机日本NECHC100462保全型可视室内机日本NECHCS100463门口机日本NECDC-100464室内接线盒日本NECHCA925中继箱日本NECBC10003466联网切换器日本NECBC13037双向放大器日本NECBC15028独户型门口机日本NECDC120469视频用户线上海立新SYV-75-510视频总线上海立新SYV-75711信号线上海立新RVV6*28/。1512PVC管上海13DG50钢管上海14密封过路盒上海4。1。5对讲系统原理图（见图一)4。2电视监控系统4。2。1系统概述该期的*居住小区为第二期工程,每幢都是二层的别墅住宅。小区周围两面有围墙,故我们在小区的主要出口及两面及围墙转角处安装摄像机，以监视小区出入口及围墙处的情况，为保安人员提供了利用眼睛直接监视小区内外重要场所的情况,是保安人员在控制中心便可以监视小区内外情况，从而大大加强了保安效果.监控系统除了正常的监视作用外,还可进行录像，录下现场情况，以备事后重放分析。4。2。2系统组成电视监控系统由前端设备,传输设备，终端设备三部分组成.（1)前端设备:前端部分由不同种类和性质的监控点组成，摄像机对特定的区域进行监控，通过获取该区域的图像，了解活动情况，并进行记录。本系统前端设备主要包括11台黑白摄像机，11只自动光圈镜头，11只防尘罩及相关支架及室外摄像机立柱11根等组成。同步方式，采用电源同步。以保证系统的正常运行。(2）传输设备：传输部分负责中间信息的传输及对前端设备进行供电，本系统采用有线传输方式，视频信号采用SYV757视频电缆线。其视频信号衰减量较小，能保证视频图像的清晰度并减速少干扰。摄像机电源线采用RVV2*32。2电缆线，由控制中心统一供电视频图像信号和各种控制信号都是单向传输。采用上述电缆线能完全满足小区电视监控系统中间信息的传输的要求。（3)终端设备：终端部分是整个电视监控系统的核心，设备选用原则是技术先进、性能优越、工作可靠、操作方便灵活。终端处理部分指安放在安保控制室内的图像处理和控制设备等.本小区的终端设备在本系统中我们采用上海银海通讯设备有限公司研制的JWD2000型（V1.80）高清晰度硬盘录像机,另在配置一台17英寸的飞利浦显示器.4。2.3监控系统布控点的设置及说明1）小区出入口监控区域：本期工程新增一个出入口，在该出入口处安装一台高清晰度摄像机,并配有自动光圈镜头(安装平面示意图上编号为：C1),用以观察小区两个出入口人员进出情况，视频信号送到监控室内的硬盘录像主机内，硬盘录像主机对输入的各路图像信号进行压缩处理后存储在硬盘上,并在17寸显示器上以16/9/4/1幅图像的不同方式显示，图像回放时，也可选择不同的画面分割方式显示。2）小区围墙处监控区域：在本期的围墙共约750米左右，共设置了6台高清晰度摄像机,并配有自动光圈镜头(安装平面示意图上编号为:C2、C3、C4、C5、C6、C7），用以观察小区围墙处的情况，视频信号送到监控室内的硬盘录像主机内，硬盘录像主机对输入的各路图像信号进行压缩处理后存储在硬盘上，并在17寸显示器上以16/9/4/1幅图像的不同方式显示,图像回放时,也可选择不同的画面分割方式显示.3）小区内监控区域:在小区内共设置4台高清晰度摄像机，并配有自动光圈镜头（在安装平面示意图上编号为:C8、C9、C10、C11），用以观察小区内公共道路人员的活动情况，视频信号送到监控室内的硬盘录像主机内,硬盘录像主机对输入的各路图像信号进行压缩处理后存储在硬盘上，并在17寸显示器上以16/9/4/1幅图像的不同方式显示,图像回放时,也可选择不同的画面分割方式显示。4。2。4摄像机分布表。摄像机编号位置型号及镜头数量C1小区新增的出入口WV-BP334镜头SSG12141C2、C3北侧围墙处WV-BP334镜头SSG12142C4、C5西侧围墙处WVBP334镜头SSG12142C6、C7南侧围墙处WVBP334镜头SSG12142C8、C9小区内北侧通道WVBP334镜头SSG12142C10、C11小区内南侧通道WVBP334镜头SSG121424。2。4系统的同步方式.本系统采用集中供电的方式，同步方式采用电源同步。以保证系统的正常运行。4.2。5监控系统的设备选择及其功能为使整个系统能安全可靠地运行，设备的选择是至关重要的，工程所选的设备质量可靠，性能优良，符合安全防范工程相关技术指标要求。1.彩色摄像机WV-BP334(新装）摄像器件:768（水平）*582(垂直）象素，行间变换CCD水平清晰度:570线信噪比:50db视频输出：1。0VPP复合,75/BNC接头最小照度:0。08lxF1。4同步方式:电源同步电源:AC24V2。硬盘录像机：JWD2000显示画面指标：监视画面像素:768576（单画面监视)352288（四画面监视）160*120(十六画面监视）回放画面像素:352*288(无电子放大时）监视画面清晰度：水平270线(在768576像素时)视频记录参数：数据压缩算法：MPEG4数据文件格式：AVI视频记录总帧数:100帧.（视频单路/卡总帧数：25帧）视频记录数据量：140M/小时/路（单路2。5帧，25帧/秒）系统功能指标：视频信号制式:PAL画面分割方式：单画面/4画面/16画面/4+3画面/可编程顺序切换。录像操作方式：手动各通道单独操作/手动全部通道操作工作状态设置：监视/即时录像/调度录像/报警触发录像/报警状态设置：动态检测录像/外部传感器触发录像外传感器报警输入路数：16路报警输出路数：3路摄像机设定功能:各路摄像机输入可控/各摄像机名知名称可任意编辑监视画面顺序切换功能：可任意编程记录方式：线性记录/循环记录安全操作保护：超级管理员口令输入/工作人员口令输入图像回放操作:播放/停止/后一帧/设定时间区域回放/时间条任意拖放回放文件管理:摄像机号/日期/时间选定视频搜索器文件图示化选定回放图像帧处理功能：拍照/局部放大/拍照打印/拍照存盘动目标检测功能:全部区域/局部区域/多区域检测设定检测区域显示检测灵敏度设定录像持续时间设定远程组网方式：电话拔号组网/LAN/INTERNET远程网络功能：远程监视/远程记录/远程回放/远程云台、镜头控制/远程报警信号接收4.2。6系统设备清单名称产地品牌型号数量黑白摄像机日本松下WVBP33411台自动光圈镜头日本精工SSG121411只硬盘录像机上海银海JW20001台显示器17英寸飞利浦1台硬盘80G星钻6块室外防尘罩台湾利凌11只室外支架台湾利凌PIH-501511只室外立柱11只接插件及配件1批视频线SYV-7572500米电源线RVV2*32/。22500米PVC管材2500米4.2。7监控系统的系统原理图43周界报警系统4。3.1系统概述围墙是小区的第一道防线，周界报警系统是防止不法分子非法侵入小区的第一道防线.在小区的围墙上设置主动红外对射式探测器,防止罪犯由围墙翻入小区作案，一旦有人非法翻墙而入，红外探测器立即报警，同时将信号传送至控制中心报警主机,报警控制主机立即发出声光报警，同时在控制键盘上显示报警防区,通知管理人员有警情发生。保安人员可及时通过监视器进行监控报警区域的情况。保证小区内居民的生活安全.4。3。2系统设备的选择及系统的组成系统设备的选择：根据小区的情况及我方多年的使用经验，本系统的主动红外探测器选用日本PULNIX品牌PB60型号的的产品。系统的组成:本系统由主动红外探测器,控制主机,扩展模块，备电等组成。根据小区的实际地貌及甲方的要求，我们共设计了20对60米的双光束主动红外对射探测器，控制主机及电源采用美国FBI公司生产的XL5控制主机，在控制主机上增加一个扩展模块,系统采用总线制布线方式,可以节省线材及方便施工。4。3.3系统设备的选择及其性能本系统采用的设备的主要技术性能指标如下:（1)PB60型主动红外探测器：适合全天候户外使用:防雨、防雾、防霜.具有上罩保护,避免霜雪堆积，阻碍红外线探测。抗强光达50000LUX，内置自动调节强光过滤系统,避免受强烈阳光或汽车灯影响。全密封设计，防水及防昆虫干扰。当浓雾或天气恶劣时，探测会自动增强灵敏度（AGC电路)内置180度水平旋转,方便安装时调节角度。有安装瞄准器，安装容易.（2)XL-5制主机:有8个基本防区,另加128个主线制防区。用户密码:128个,密码功能分7种级别界定.可接16个键盘。可分作多至8个副系统.所有136个防区的报警状态。均可在LCD键盘上显示，一目了然。附加8组可编程输出.储存128个事件档案，可随时翻查记录。可定时将事件档案经电话线传讯往报警中心。高速成传讯格式：包括CID格式。可接打印机，现场记录报警资料。无保险丝设计减少维修。电源：220VAC/16。5VAC变压器.机箱尺寸：305*381102mm4。3.4主动红外探测器的作用距离表编号位置型号作用距离实际距离T1R1北围墙处PB-606042T2-R2北围墙处PB-606042T3-R3北围墙处PB-606042T4R4北围墙处PB606042T5-R5北围墙处PB606042T6-R6北围墙处PB-606042T7-R7北围墙处PB-606042T8-R8北围墙处PB606042T9R9南围墙处PB606042T10-R10西围墙处PB-606042T11-R11西围墙处PB606042T12-R12西围墙处PB606042T13-R13西围墙处PB606042T14R14西围墙处PB-606042T15-R15西围墙处PB606042T16-R16南围墙处PB-606042T17R17南围墙处PB-606042T18-R18南围墙处PB606042T19-R19南围墙处PB-606042T20R20南围墙处PB6060424.3.5系统设备清单控制主机美国FBIXL51套控制键盘美国FBIXK7LC1个总线制介面美国FBIXL71201个一防区扩展板美国FBIXL-470122个双光束对射红外探测器日本PULNIXPB-6020对支架20对信号线上海立新Rvv4*32/。21500米管材上海1500米4.3。6周界报警系统原理图（图三）44家庭防盗报警系统4。4.1系统概述及方案论证作为防盗报警系统的主要用途是监测是否有人非法进入您的单位或家宅,以及用做紧急求救。本系统是安全防范系统的重要主成部分,它直接关系到小区居民的切身利益,它主要用于在有人非法侵入（如盗窃抢劫)住户室内时，系统能自动向小区安保中心发出报警信号,或在户主遇到紧急情况时，能及时的向小区安保中心发出求助信号，以保护小区居民的财产及人身安全.4。4。2系统组成及分布防盗报警系统由前端设备、传输设备、终端设备安保中心接收设备组成.家庭防盗报警系统由报警控制主机、红外探测器、门磁开关、紧急按钮、煤气探测器、备电等组成.为了小区能统一管理,我们为此配备了接警中心组成。1。前端设备本系统的前端设备主要包括红外探测器、门磁开关、紧急按钮、煤气控制器等.我们在每户吸顶安装红外探测器2只，门磁开磁1只，紧急按钮2只，煤气报警器2只等.以实现对住户重要部位的严密布控，达到安全防范的目的.2.传输设备传输部分负责中间信息的传输，本系统采用部分有线传输的方式，传输信号线采用Rvv228/。15电缆线或采用RVV4*28/.15电缆线。3。终端控制设备本系统的用户端设备选用以色列ROKONET系列RP206型号的控制主机(每户1台).另本系统采用12V/7AH的备用电池作为系统停电时的补充电源,以确保系统在24小时内能正常工作.4。中心设备为了使本小区能有一个完善的管理体系，我们在本小区的物业管理中心内设置了一个报警管理中心，主要由多媒体电脑，接警软件，打印机等部分组成.报警中心可接收各用户发来的报警信号，通过中心软件的处理，在上显示出报警用户的详细资料及警情的类别，并对警情信息进行储存分类，以便日后作统计，统一管理小区。必要时可打印出报警资料。4。4.3布控点的设置及说明1）紧急按钮:在每户的主卧室及起居室内各安装一个紧急按钮，共92个。紧急按钮在二十四小时内处于警备状态,一经触发，系统则立即报警。同时信号通过控制主机送到小区报警管理中心，显示在CRT上,报警管理中心的管理人员根据警情作出正确的判断，及时采取措施。2)门磁开关:在每户的车库进门处安装一个门磁开关,共46个.当系统布防后，一旦有人非法入侵，系统则立即报警。同时信号通过控制主机送到小区报警管理中心，显示在CRT上,报警管理中心的管理人员根据警情作出正确的判断，及时采取措施。3)红外探测器:在每户安装2个红外探测器（1只在主卧室、1只在起居室），共92个。以防有人非法入侵（抢动、盗窃等）。当系统布防后,一旦有人非法入侵，闯入到红外探测区域内，红外探测器则立即报警,同时将报警信号送到报警管理中心，显示在CRT上，报警管理中心的管理人员根据警情作出正确的判断，及时采取措施.4）煤气探测器：在每户厨房内及锅炉房内各安装一个煤气感应探测器,当系统布防后,一旦有煤气泄漏等情况发生，且泄漏量达到一定的指标，系统则立即报警，同时启动厨房内的排风装置，避免火灾的发生。4.4.4系统的备电本系统采用12V/7AH的备用电池作为系统停电时的补充电源,以确保系统在24小时内能正常工作。4
