盖梁模板及支架设计计算教学提纲.doc

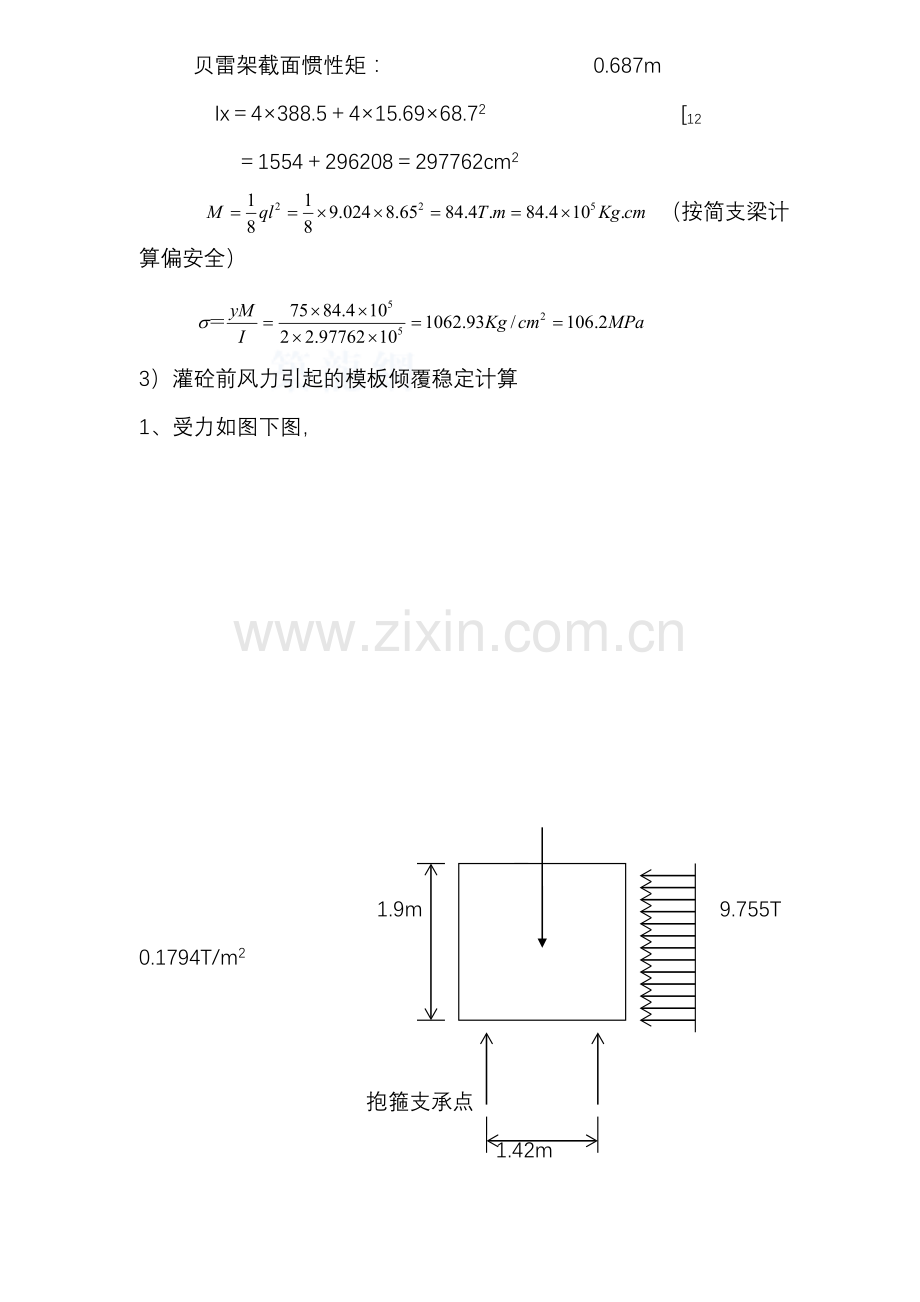

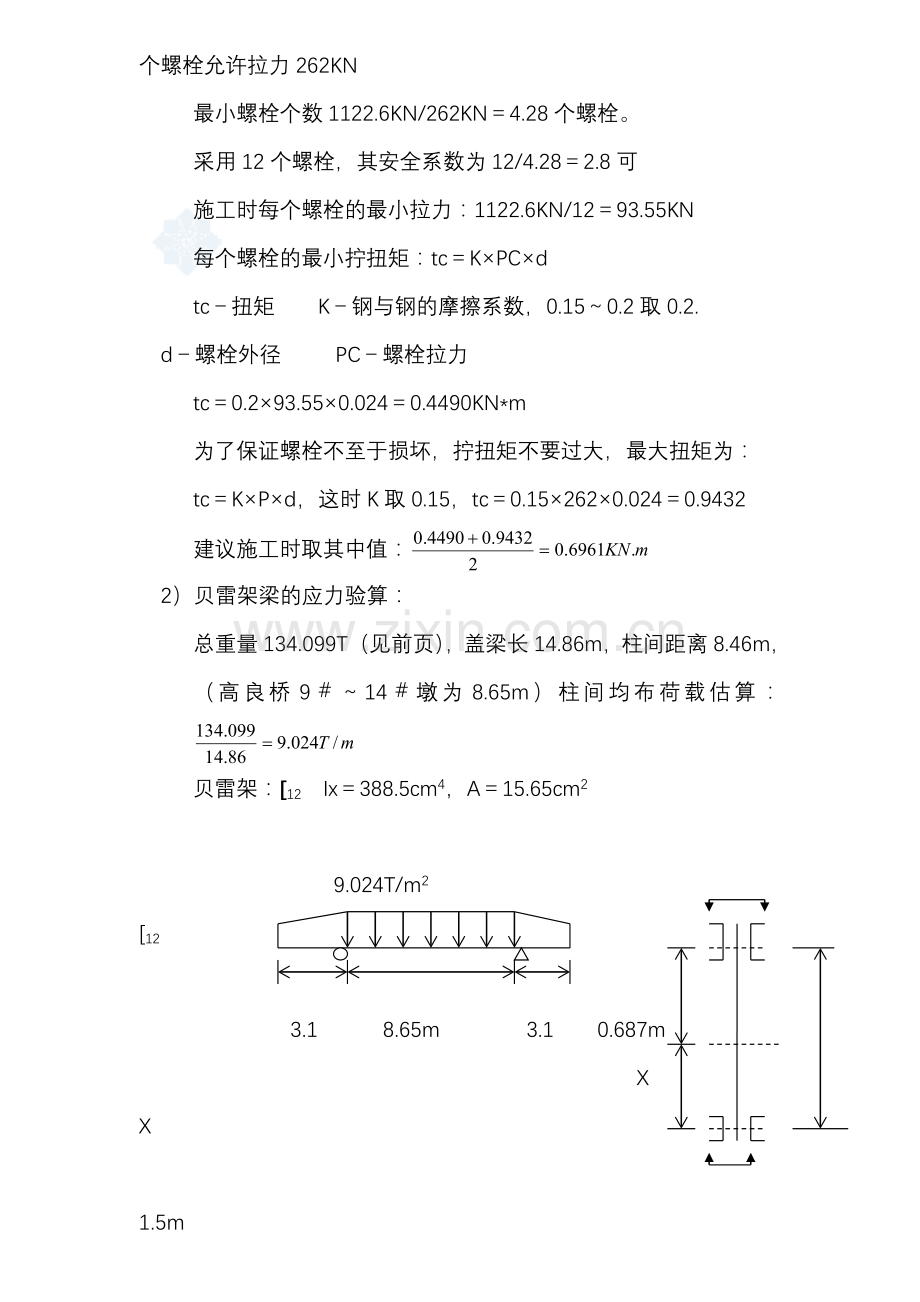

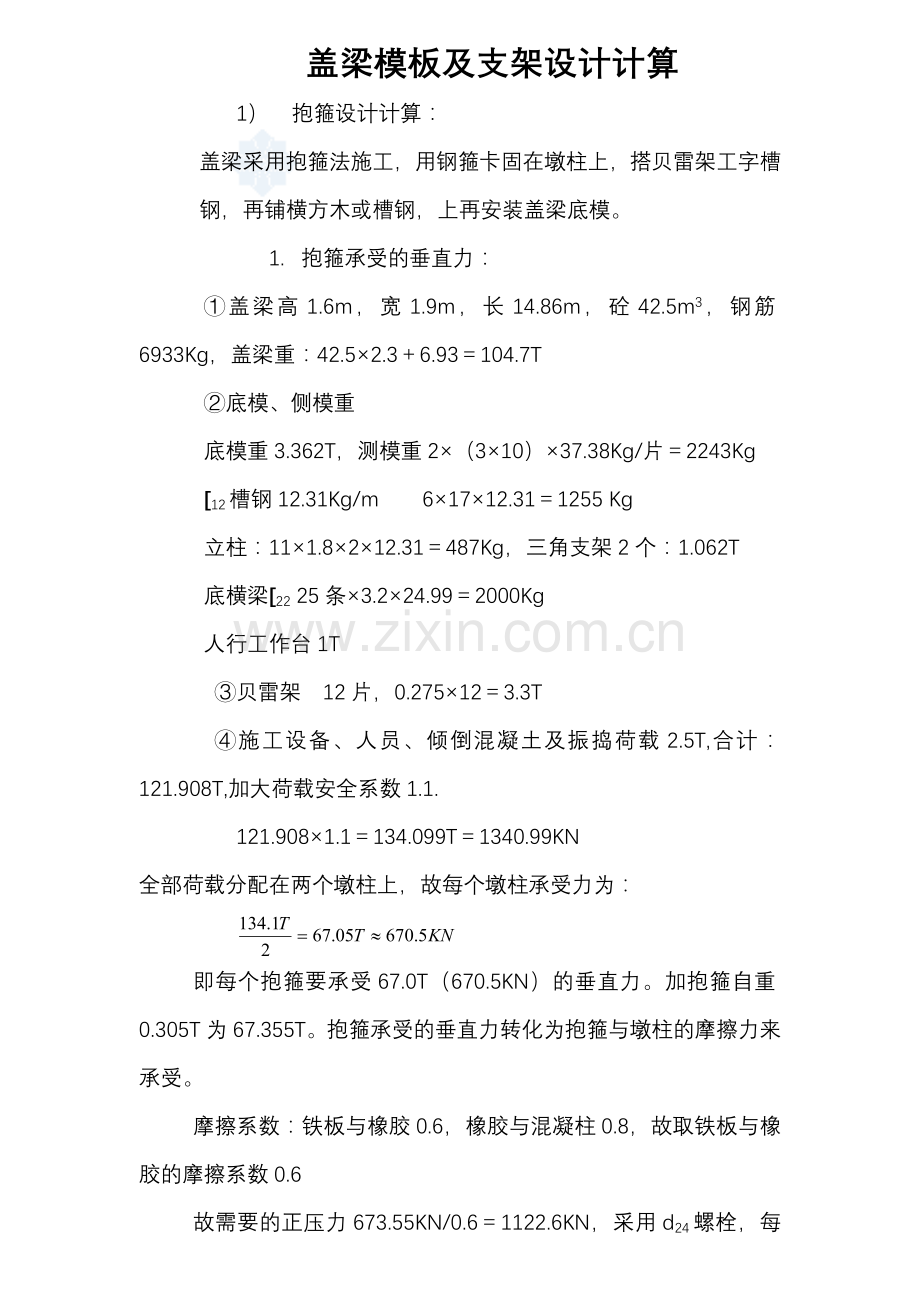

盖梁模板及支架设计计算1） 抱箍设计计算：盖梁采用抱箍法施工，用钢箍卡固在墩柱上，搭贝雷架工字槽钢，再铺横方木或槽钢，上再安装盖梁底模。1. 抱箍承受的垂直力：盖梁高1.6m，宽1.9m，长14.86m，砼42.5m3，钢筋6933Kg，盖梁重：42.52.36.93104.7T底模、侧模重底模重3.362T，测模重2（310）37.38Kg/片2243Kg12槽钢12.31Kg/m 61712.311255 Kg立柱：111.8212.31487Kg，三角支架2个：1.062T底横梁22 25条3.224.992000Kg人行工作台1T 贝雷架 12片，0.275123.3T 施工设备、人员、倾倒混凝土及振捣荷载2.5T,合计：121.908T,加大荷载安全系数1.1. 121.9081.1134.099T1340.99KN全部荷载分配在两个墩柱上，故每个墩柱承受力为：即每个抱箍要承受67.0T（670.5KN）的垂直力。加抱箍自重0.305T为67.355T。抱箍承受的垂直力转化为抱箍与墩柱的摩擦力来承受。摩擦系数：铁板与橡胶0.6，橡胶与混凝柱0.8，故取铁板与橡胶的摩擦系数0.6故需要的正压力673.55KN/0.61122.6KN，采用d24螺栓，每个螺栓允许拉力262KN最小螺栓个数1122.6KN/262KN4.28个螺栓。采用12个螺栓，其安全系数为12/4.282.8可 施工时每个螺栓的最小拉力：1122.6KN/1293.55KN 每个螺栓的最小拧扭矩：tcKPCd tc扭矩 K钢与钢的摩擦系数，0.150.2取0.2. d螺栓外径 PC螺栓拉力 tc0.293.550.0240.4490KN*m 为了保证螺栓不至于损坏，拧扭矩不要过大，最大扭矩为： tcKPd，这时K取0.15，tc0.152620.0240.9432 建议施工时取其中值： 2）贝雷架梁的应力验算：总重量134.099T（见前页），盖梁长14.86m，柱间距离8.46m，（高良桥914墩为8.65m）柱间均布荷载估算： 贝雷架：12 Ix388.5cm4，A15.65cm2 9.024T/m2 12 3.1 8.65m 3.1 0.687m X X 1.5m贝雷架截面惯性矩： 0.687mIx4388.5415.6968.72 12 1554296208297762cm2 （按简支梁计算偏安全） 3）灌砼前风力引起的模板倾覆稳定计算1、受力如图下图， 1.9m 9.755T 0.1794T/m2 抱箍支承点 1.42m查抱箍计算单模板支架等重9.755 抱箍支承点距离：墩柱直径贝雷架宽：1.30.121.42m 模板高1.8m 风压强度，查全国基本风压分布图：广宁为W0100Kg/m20.1T/m2风载体系数：方型为K11.3风压高度变化系数：K2=1.2，(26m高)地形地理条件系数：K31.15，（山岭、峡谷、风口区）风载强度：WK1K2K3W0=1.31.21.150.1T/m20.1794 T/m2风力：受风面积承风压强：171.90.17945.490T 风力重心高1.8m/20.9m，风力倾覆弯矩5.490T0.9m4.941T*m抗倾覆弯矩：9.755T1.42/2m6.926T*m安全系数6.926/4.9411.40可4)贝雷架也可用三层I28工字钢代用，使用时两层工字钢必须焊接在一起，共同受力。 工字钢应力验算如下： 荷载计算： 两墩柱间盖梁砼均布荷载：1.9m宽1.6m高2.5T/m3容重7.6T*m盖梁两端1.90.82.53.8T*m底模重3.362T，侧模2.243T,水平槽钢1.255T，立柱0.487T，三角架1.062T，底横梁槽钢2.00T，人行工作台1.0T，28工字钢一组39m43.41.693T，二组3.386T,施工设备人员、倾倒砼、砼振捣等荷载2.5T，合计17.295T，即匀布荷载为：17.295/14.861.164T/m。合成匀布荷载图： 2.3m 10.26m 2.3m 3.8 3.8T.m 8.764T.m 7.6T.m1.164 T.m 1.5 3.1m 8.65m 3.1m 1.5匀布荷载悬臂端长度换算：换算后匀布荷载如下图：计算图式： 8.764T.m AB （m2.84m L8.65 m2.84m 35.345T.m 35.343T.m 弯矩图 46.63T.m 三条I28a工字钢重叠焊在一起使用，组合工字钢应力计算：组合工字钢的惯性矩：查工字钢表：h=28cm, b=12.2cm, d=0.85cm, t=13.7cm IX=7114cm，A55.5cm2 28 x 28 x 28工字钢组合构件：I37114255.5282108366cm42组梁为（左右各一组梁）1083662216732cm42.16732103m4组合工字钢应力：允许135Mpa跨中挠度： 施工时跨中预拱度可设2cm。
