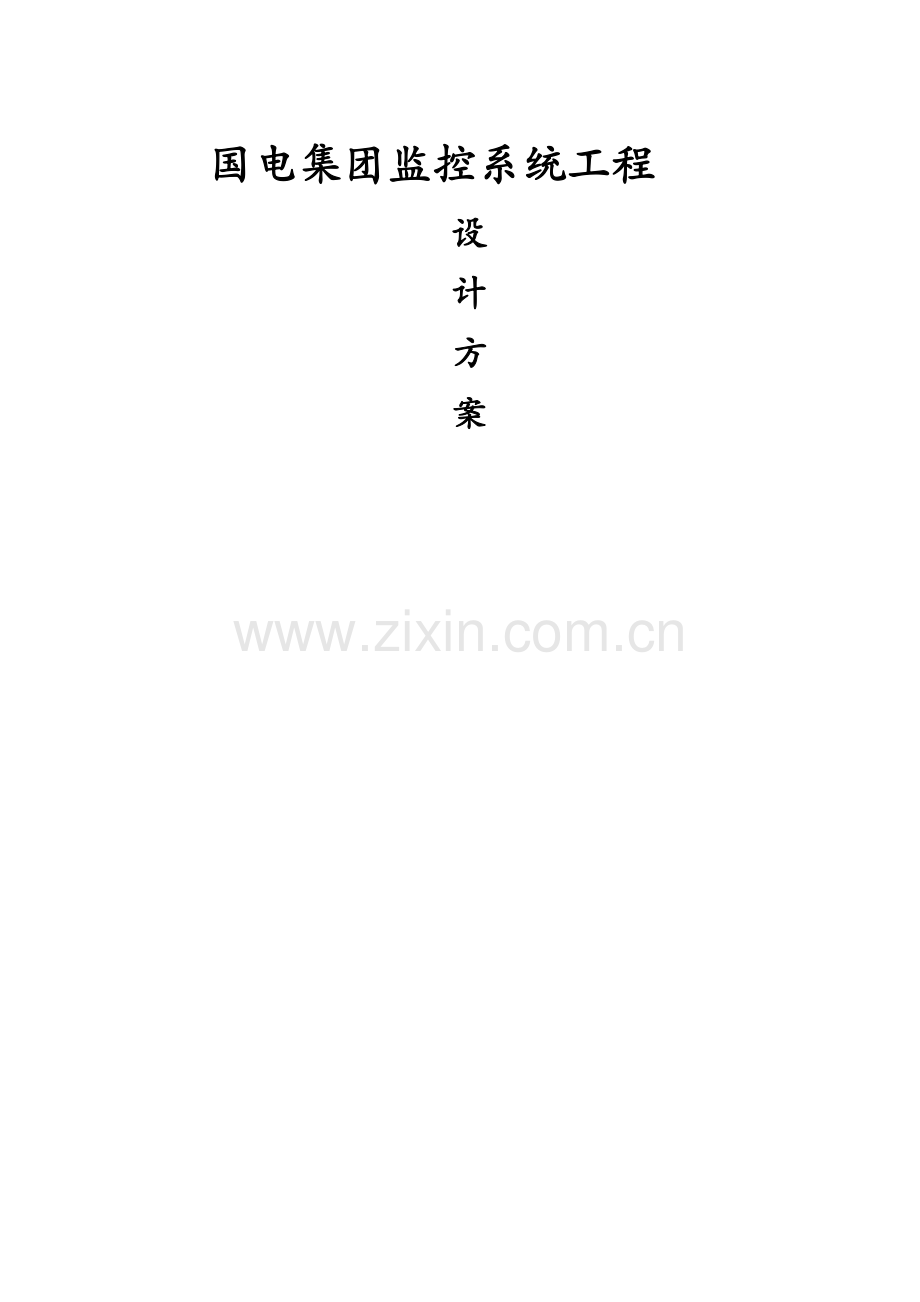

国电集团监控系统工程
设
计
方
案

目 录
第一部分：商务文件 1
一、投标书 1
二、授权书、委托书 3
三、工程报价 4
第二部分：视频监控系统设计方案 5
一、视频监控系统方案 11
1. 概述 11
2. 设计原则 13
3. 设计规范和依据 15
4、方案设计 16
4。1具体布点情况 16
4。2产品选型 16
4.3方案设计 27
二、工程实施计划与保障 30
1、施工要求 30
1。1施工依据 30
1。2安装规范 30
1。3施工原则 31
2、施工的组织计划 31
2.1工程保障 31
2。2工程技术人员的组织 33
2.3工程物资的准备 34
2。4施工现场勘测及施工设计 34
2。5工程技术督导及现场协调 34
2。6监控系统施工 34
2.7设备接线调试 36
2。8工程文档 37
2.9文明施工保证措施 37
三： 施工项目管理 30
3。1 施工信息管理 30
3.1.1 施工准备文档的管理 30
3。1.2 施工过程文档的管理 30
3。1。3 竣工验收文档的管理 31
3.2 施工界面管理 32
3。3 施工组织管理 32
3.4 施工现场材料管理 32
4、培训 38
5、服务与维护的承诺 38
企业资质 41
II

第一部分:商务文件
一、投标书
致： XX （招标单位)
l。 在视察现场和审阅招标文件、图纸后，我们自愿以人民币：
（RMB￥ ）的固定总价执行、完成XX视频监控系统工程，并以此作为签订合同的依据.
2. 我们保证在签订合同后按发包方要求的时间供货并安装。
3. 我们同意本投标书的有效期从回标至合同执行完毕，在有效期内予以接纳对我们的约束力。
4. 若我方中标，我方同意本投标书的有效期和总合同一致，在履行总包合同时，本投标书对双方也具有约束力。
5. 我们保证在中标通知书收到后一周内与发包人商谈合同事宜，如一周内未与发包人联系，发包人可视为自动弃权。
6. 我们保证按招投标文件的要求兑现承诺的必要条件和优惠条件等.
7. 我们明白发包方不一定要接纳最低的投标或收到的任何投标，亦不会要求解释选择或否决任何投标的原因。
8. 其它优惠条件：
投标单位名称:
(公司盖章）
营业执照号码:
法人代表签字：
公司地址：
公司电话： ____
日 期：
第 30 页
二、授权书、委托书
致XX监控招标小组:
兹委托 (性别：男 年龄：26 职称：技术主管 )代表本公司法人就 XX视频监控系统工程的承包事宜，以本公司的名义签署投标书，并进行合同谈判和处理与之有关的一切事项。
同时委托 （性别：男 年龄：25 职称：技术主管 ）代表本公司为XX视频监控系统工程的项目经理，并协助投标委托代表人参与合同谈判，并负责供货及安装等有关事项。
法人代表签字盖章(授权人）：
委托代表人签字盖章(被授权人)：
委托项目经理签字盖章（被授权人):
公司盖章：
代表人地址:
代表人电话：
项目经理地址：
项目经理电话：
委托日期：
三、工程报价
序号
名称
金额
备注
1
软件
￥

2
硬件
￥

3
线缆（辅助材料)
￥

4
合计
￥

第二部分:校园视频监控系统设计方案
一、视频监控系统方案
1。概述
闭路电视监控系统的发展经历了三个不同阶段：模拟闭路电视监控、多媒体微机平台（嵌入式系统)的数字闭路电视监控、基于嵌入式网络视频服务器技术的数字化网络闭路电视监控。
1）、模拟闭路电视监控系统
模拟监控系统发展较早，目前常称为第一代监控系统，系统特点:
1)视频、音频信号的采集、传输、存储均为模拟形式，质量最高。
2)经过几十年的发展，技术成熟，系统功能强大、完善.
3）模拟视频系统局限性:
A。 只适用于较小的地理范围
B。 与信息系统无法交换数据
C. 监控仅限于监控中心，应用的灵活性较差
D。 不易扩展
2）、基于微机平台的数字闭路电视监控（DVR）
DVR 是近几年迅速发展的第二代监控系统，采用微机和Windows平台，在计算机中安装视频压缩卡和相应的DVR软件，不同型号视频卡可连接1/2/4等路视频，支持实时视频和音频,是第一代模拟监控系统升级实现数字化的可选方案，实现远程视频传输（超过1-2 公里)的系统。DVR 系统特点：
A. 视频、音频信号的采集、存储主要为数字形式，质量较高
B。 系统功能较为强大、完善
C. 与信息系统可以交换数据
D. 应用的灵活性较好
DVR 系统从监控点到监控中心为模拟方式传输，与第一代系统相似存在许多缺陷，要实现远距离视频传输需铺设（租用）光缆、在光缆两端安装视频光端机设备，系统建设成本高,不易维护、且维护费用较大。
随着信息处理技术的不断发展，嵌入式DVR 系统近几年异军突起，由于其可靠性高、使用安装方便在银行系统应用特别广泛，我们通常称嵌入式DVR 为2.5 代监控系统。
3)、基于嵌入式视频服务器的网络化数字闭路电视监控
网络数字监控就是将传统的模拟视频信号转换为数字信号，通过计算机网络来传输，通过智能化的计算机软件来处理。系统将传统的视频、音频及控制信号数字化，以IP 包的形式在网络上传输，实现了视频/音频的数字化、系统的网络化、应用的多媒体化以及管理的智能化。
为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的办公与生活环境，并根据各种不同建筑类别的需要，从项目的具体实际出发，做到配置合理，留有扩展余地,技术先进,性能价格比高，确保系统性能高质量，高可靠性。
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
2. 设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则.并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1）、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时,系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点.该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2）、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境,设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合,实现最佳的性能价格比,以便节约工程投资，同时保证系统功能实施的需求,经济实用。
3）、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略,可以保证系统的运行安全。
4）、开放性
以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以与消防、防盗、聚光系统实现联动,具有RJ—45网络通讯口，可实现远程控制。
5)、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时,本方案在设计中留有冗余，以满足今后的发展要求。
6）、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
7)、保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
8）、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠.本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外,系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平.
3。 设计规范和依据
l 《智能建筑设计标准》（GB／T 50314—2000)
l 《建筑智能化系统工程设计标准》(DB32/191—1998)
l 《民用建筑电气设计规范》（JGJ/T16-92)
l 《民用闭路监视电视系统工程技术规范》(GB/50198-94）
l 《系统接地的型式及安全技术要求》(GB14050-93）
l 《安全防范工程程序与要求》（GA/T75-94）
l 《安全防范工程验收规则》（GA/T308-2001）
4、方案设计
4.1具体布点情况
系统前端计划布点30个.
4。2产品选型
为提高学院管理监督效果，降低管理成本，安装后的监控系统运行达到最优状态，我们选择与我们公司长期合作的天地伟业公司为我们提供安防监控所需要的摄像机及各种设备。天地伟业是一家具有稳定的产品研发、生产、销售、服务队伍。公司以音视频传输控制软硬件产品的研发销售为主营业务,是安防行业视频监控领域首个获得”中国驰名商标”的企业。
产品名称:30米高清晰红外半球机
技术参数：
摄像机
图像传感器
1/3” SONY CCD
信号制式
PAL
有效像素
PAL:752（H) x582（V)
扫描系统
2：1 Interlace
PAL:H:15625Hz V：50.0Hz
水平解析度
彩色:540线
黑白：600线
最低照度
彩色：0。1LUX＠F1。2
黑白：0.01LUX@F1.2
日夜转换模式
数字彩转黑
日夜切换时间
5秒
日夜切换亮度
日->夜: 5 Lux 夜->日： 12 Lux
镜头
2.8/3。6/6/8mm
光圈类型
DC驱动自动光圈
快门速度
自动亮度控制
1/60 (1/50）－1/100000 sec MAX.
白平衡控制
自动
自动白平衡控制
2700K—11000K
背光补偿
开启/关闭
自动增益控制
标准/延伸
视频输出
1Vp-p Composite Outp(75Ω/BNC）
信噪比
大于50dB
同步方式
内同步
一般规范
工作温度
-10℃ ～ 50℃
工作湿度
0％ ~ 85%
防护等级
IP65
电源
DC 12V
功耗
3。2W Max
尺寸
80.28mm（H）＊￠101。4
重量
202g
产品名称：30米室内红外摄像一体机
技术参数：
成像器件
1/3” SONY CCD 摄像传感器
像素H*V
NTSC：811×508， PAL:795×596
水平解析度
540线
水平同步频率
NTSC:15.734KHZ ， PAL:15。625KHZ
时钟频率MHZ
NTSC：28.636， PAL:28.375
扫描系统
2:1隔行扫描
最低照度
0LUX(红外灯开启）
同步方式
内同步
信/噪比
大于48dB
电子快门
自动，可达到1/100,000秒
珈玛特性
0。45
视频输出
1Vpp，75 Ohms
增益控制
自动
电源
12VDC(+/—10％)
电流
700mA
尺寸mm
185×100×94。5
重量g
850
储存温度
—30～ +60℃
工作温度
-10～ +45℃
产品名称：智能一体化球机
技术参数：
电源
AC24V±10％；DC12V（可选）
功率
室内型:8W 室外型：10W
手动速度
0。1°～20°（无级变速）
预置位最大速度
20°/s
预置位精度
±0.2°
水平旋转角度
360°
垂直旋转角度
180°
解码器
内置
同步方式
内同步/外同步
预置位
128个
自动扫描路径
4条
自动巡航轨迹
4条
花样扫描路径
1条，学习60秒路径
3D定位
支持
看守位
支持
电机
高精度步进电机
焦距转速自动匹配功能
控制速度根据焦距的长短自动调节
控制方式
RS-485
支持协议
TIANDY、PELCO-P、PELCO—D
通信波特率
2400/4800/9600BPS
支持的摄像机协议
SONY、LG、CNB、GP等
加热器
加热器自动启动(室外型）
防护等级
IP66（室外型)
环境温度
室内型：(0℃~+50℃） 室外型:（-35℃～+55℃）
环境湿度
0~95％（无冷凝)
摄像机参数：
影像系统
1/4″SONY SUPER HAD II CCD
信号制式
PAL制式
总像素
795（H)X596(V)
水平解像度
540线
光学倍数
30倍
数码变焦
12倍
变焦范围
f=3.3mm-99mm
聚焦范围
10mm～5m
最低照度
彩色:0。003（0。6)Lux（Sens—up关）
黑白：0。0001（0。1）Lux（Sens-up关)
光圈控制
DC 光圈 （自动)
DSP
LG XDI 协议
同步方式
内同步/行锁定
扫描频率（行）
15.625KHz
扫描频率（场）
50Hz
信噪比
大于52dB

白平衡
自动/键控自动/手动（1800°K ~ 10，500°K）

AGC自动增益功能
关/低/中/高

电子灵敏度
X2……X128

数码降噪
3D—DNR 降噪
功能
日夜转换
IR-CUT 滤光片移除技术

电子快门
1/50 ~ 1/90,000

移动侦测
4区

隐私遮挡
8区

电子防抖动
EIS电子防抖动

多语言菜单
中文/英文
产品名称:16路嵌入式数字硬盘录像机
技术参数:
视频压缩标准
H.264
本地监视分辨率
D1
编码分辨率
D1/HD1/CIF
解码分辨率
D1/HD1/CIF
模拟视频输入
4路/8路/16路（2804AN/2808AN/2816AN),BNC，PAL/NTSC可设
模拟视频输出
2路CVBS（BNC）接口，一个主口，一个辅口
1路VGA，主口,分辨率:1024*768，1280*1024
刷新率支持60
视频帧率
PAL:1～25帧/秒,NTSC：1~30帧/秒
压缩输出码率
64kbps-4096kbps，可自定义，最大20Mbps
音频压缩标准
ADPCM-DVI4/G.711A/G。711U
音频输入
4、8、16路，BNC接口
音频输出
1路,BNC接口
音频输出码率
16kbps～64kbps
预置点数
255
巡航路径数
8
轨迹数
1
语音对讲输入
1路，3.5mm接口
语音对讲输出
1路，3.5mm接口
网络接口
1个，RJ45 10M/100M/1000M自适应以太网口
串行接口
2个RS-485接口：外置绿色端子,用于云台控制
1个RS-232/RS—485共用接口:内置两个白色端子，用于接入行业模块
SATA硬盘接口
内置8个SATA接口，每个硬盘容量最大支持2TB
USB接口
2个，USB2。0，支持U盘、USB硬盘、USB刻录机、USB HUB、USB鼠标、USB键盘
报警输入
4、8、16路开关量
报警输出
4路开关量
OSD叠加区域
日期时间、通道名称、自定义文本
视频遮挡区域
4个
同步/非同步回放
4路
视频预览画面
1/2/4/8/9/16
电子放大
预览支持，回放支持
录像并发下载路数
Max=5路
云镜控制协议
TIANDY、PELCO_P、PELCO_D、TC615_P，40种左右主流前端协议
支持时间段数
4个（视频参数、录像模板、报警输入、报警输出、移动侦测、视频丢失等支持时间段）
日志类型
系统、警告、报警、操作、用户
日志文件大小
可设置，最大512KBytes，约8192条日志
升级方式
本地USB、FTP;网络客户端、网络FTP
异常处理
磁盘满、磁盘读写错误、非法访问、IP地址冲突、网络断开
支持网络服务
DHCP、DNS、NFS、FTP、tiandy注册中心、tiandy主动模式、NTP、DDNS、PPPoE、UPNP
操控方式
网络分控、USB鼠标、USB键盘、网络键盘、遥控器、前面板
报警类型
端口报警、视频丢失、移动侦测
报警联动类型
录像、抓拍、报警输出、声音提示、屏幕显示、PTZ（预置位、轨迹、巡航路径)
最大用户连接数
32
最大抓拍数
2000张/24小时
电源
220VAC,50HZ
功耗（不含硬盘）
≤44W
工作温度
—10℃--+55℃
工作湿度
10％——90%
机箱
19英寸2U标准机箱
尺寸(mm）
90mm（高）×441mm(宽)×470mm（深)
重量(不含硬盘）
≤8Kg
产品名称：矩阵主机
技术参数：
工作温度
-10℃～50℃
工作湿度
<90％
工作电压
220VAC/50Hz(±10%）
功 耗
50W(单机）
视频输入
1Vp-p 复合信号 75Ω BNC连接
视频输出
1Vp-p 复合信号 75Ω BNC连接
信 噪 比
≥55dB
相邻通道隔离度
≥50dB
相邻通道串扰
≥—55dB
幅频特性
≥8MHz
键盘控制时间
≤10ms
切换速度：
≤10ms
以太网接口
10Base—T（局域网）
控制端口
RS—485
屏幕显示
日期时间、摄像机标题、监点状态、报警状态
字 符
16×16点阵汉字，国家二级字库，常用英文字符
重 量（kg）
25
外形尺寸（mm)
483(带耳板)/440×300×310（长×宽×高）
产品名称：光端机
技术参数：
接口类型:　　　　　　　　 BNC
传输特性： 视频无压缩、无损伤
视频输入/输出阻抗： 1VP—P,75Ω
视频输入/输出电压： 典型峰-峰值1Vpp，最大1.5Vpp
输入增益： 1±5％
视频带宽： 8MHZ
微分增益： ≤ 0。7％
微分相位： ≤ 0。7°
场倾斜： 〈  0.5%
信噪比: 69dB（加权）
数据接口
速率： DC—300Kbps
RS—422/485距离： 0～1200m
RS—422/485协议： 透明支持任意RS—485/422协议
数据格式： RS—485
误码率: 10-10
开关量： 可带2路开关量
光纤接口
物理接口： FC/PC、ST/PC、SC/PC
光纤种类: 单模
传输距离
单模： 节点之间0～30km
光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗.
环境特性
工作温度（标准范围）： -35℃～+70℃
-50℃～+85℃
工作湿度： 0～95%无冷凝
MTBF(平均无故障工作时间）:　100000h
4。3方案设计
监控系统的组成如下图所示分为：前端设备（用于采集点的实时图像）、信号传输设备(用于传输前端的视频信号到监控中心并将中心的控制信号传到前端）、中心视频切换控制系统(将前端的所有视频信号切换到监视器显示或到录像机保存）。
4.3.1前端设备
前端设备是安装在现场的摄像装置，包括各类摄像机、镜头、防护罩和支架,它的任务是对现场的图像信号和报警信号转换成电信号。
本监控系统各摄像机采用交流 220V 电源集中供电方式，摄像机从管理中心的 UPS 供电，系统采用独立的 UPS 电源集中供电，以保证设备的安全运行和设备良好的同步性能。从稳压电源设备输出的电源，由系统配电箱向现场设备和中央监控设备统一供电.
根据上述的防护分析情况,本系统设有摄像机 60 台，根据安装位置及监视区域功能，选择与之相适应的摄像机型号。
4.3.2信号传输设备
本监控系统接入数字矩阵视频信号采用同轴电缆的视频基带传输方式（SYV75—5）,控制信号采用二芯屏蔽绞线的通讯编码的间接控制传输方式，视频、控制信号分区块集中，室外主干线缆采用光纤,通过光端机再用光纤传输到机房，要求采取防水、防潮、防腐等措施。
4.3。3中心视频切换控制系统
控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心，主要包硬盘录像机等相关控制设备。
l 矩阵
提供128路数字矩阵模块，同时满足组合电视墙输出功能，主机分组多路视频监视、多路分控、视频交换的需要；采用分布式方案组成强大的矩阵群，实现用户的任意需求。
任意硬盘录像提供 1—16 路硬盘录像模块，配合数字矩阵，实现对各路视频的切换分组录像;具备一般录像系统的所有功能;真正的二合一产品，只需一台主机,既节省了投资又方便了管理。
l 智能化控制管理
操作简单，全中文操作界面，为国内用户设身定制；分布式报警由系统统一管理，通过 RS485/Can 总线报警采集，不需专用报警设备。
融云台镜头控制、报警输入输出、模拟量采集于一身，可独立工作,任意增减电子地图管理功能，；
一目了然的虚拟电子地图，用户仿佛置身于监控现场,真正实现管理的智能化快速的图像数据检索，配合强大的监控工作日志数据库，确保工作的万无一失；
数据监控和视频监控组成一个有机的整体，互为补充，为用户提供强有力的监控手段；
可靠性高,扩展性强，只需在主机中插入板卡,升级软件,就可轻松完成系统扩展;兼容性强，支持多种通信协议，可控制基于标准通信协议的前端设备;采用全新的设计方法，在保证稳定性的同时，可以方便地为不同的用户进行定制，以满足不同行业的用户的不同的需求。
二、工程实施计划与保障
此方案设计主要针对XX视频监控系统工程进行科学、合理的设计，并对未来的扩展作了相应的预留。本次校园视频监控系统工程按照设计施工方提供具体施工设计方案经XX审核合格后才开始动工的原则执行。施工过程中,XX对施工方的工程质量进行严格的过程监督,对原设计方案的任何修改都须经XX认可后才执行，做到按时、按质、按量完成。
1、施工要求
1.1施工依据
· 用户需求
· 图纸
· 工程设计方案及施工方案
1。2安装规范
监控系统的安全性是非常重要的一点，怎样保护设备的安全？例如防潮、防雷、防鼠等。
· 走线采用暗管或线槽，防止人为损坏
· 干缆用护管护套
· 与强电系统隔离(交叉十五公分以上，平行十公分以上）
· 线缆必须整根铺设，以器件过接方法；不许中间断线绞接
1。3施工原则
1）工程需要配合其它工程施工。
2）线缆确定长度后方可裁剪。
3) 材料注意防水。
4） 未经许可，不许变更设计。
2、施工的组织计划
2.1工程保障
我公司一贯高度重视每一项工程的进度协调与管理、工程的质量为企业的生命，在近几年工程实践中不断总结和健全自身工程管理作业流程，这成为我们顺利圆满完成各项工程的必要条件，也是公司健康发展的宝贵财富之一。
工程管理作业流程的内容包含以下几个方面：
1) 工程部的主要职责
l 工程设计
l 工程协调与配套
l 工程调度(实施、安装调试、用户培训、项目资金流运作)
l 工程管理、方案技术的革新
l 工程维护
2) 工程进度表
l 人员的安排(人员、空间、时间、不可预测因素的缓冲等)
l 工程物资的到位调度
l 关键技术的解决方案
l 时间安排与时间表
l 工程质量保障措施
l 工程后期维护和信息反馈落实情况
l 进度表的日、月、年进度，可按单项工程进度排列
3） 工程施工
l 物资配套表（原配数量、参数、产地等，增补、损耗、备件、替换）
l 物资到位表（清单、验收记录）
l 施工任务单及责任落实(含检查措施）
l 工程验收单、用户验收意见
l 后期服务维护清单、档案、工程总结报告等
l 工程文档
公司的每一项工程不论大小,都是严格按统一的规范实施,企业的信誉与工程质量并存，以我们一流的技术和完备的服务为用户建设现代化环境；除按规范化来施工管理以外，我们对技术人员的组织、资金的操作和物资准备(人、财、物）三方面进行了全面细致的安排，因为这一切是工程圆满实施的关键。
2。2工程技术人员的组织
由于视频监控系统施工必须得到土建、装璜、常规设备安装等各项工程部门之间的协调配合，在统筹管理、合理安排下,才能保障施工计划的有序进行。因而对施工技术人员有效地划分：
项目负责人：负责技术人员调配,检查工程进度、计划等落实.
技术督导员:负责现场施工技术规范,协调落实施工进度和把握工程质量，实时督导及管理工程人员在现场的施工以及与其他施工单位的施工技术配合，并随时向负责人汇报。
施 工 组：严格遵循设计方案要求和工程进度计划进行施工。测试线路性能，修正相应的错误并整理相应文档资料。
后 勤 保 障：按工程施工进度计划进行物资准备与管理。
2。3工程物资的准备
设计方案中所需的全部设备及材料，根据合同的要求和工程进度计划规定的时间准备物资，并协调处理好验货、运输及配套调拨等管理。
2。4施工现场勘测及施工设计
由项目负责人、技术督导员和部分施工组成员组成勘测小组，进行实地勘测,并就具体的施工方案和计划达成协议，整理绘制施工图纸,制订各场点的施工规范及协调意向书，便于统筹管理.
2。5工程技术督导及现场协调
工程技术督导员从工程施工开始便进行现场实时督导管理，检查施工规范执行情况,制定施工岗位责任及考核，现场技术指导示范，把握工程进度计划的落实与施工质量，并与其他施工单位之间协调配合，发现问题及时处理。
2.6监控系统施工
2。6.1线路敷设
l 布放线缆应排列整齐，不拧绞，尽量减少交叉,交叉处粗线在下，细线在上，不同电压的线缆应分类绑扎。
l 管内穿入多根线缆时，线缆之间不得相互拧绞,管内不得有接头，接头必须在线盒（箱）处连接。
l 线管不便于直接敷设到位时，线管出线终端口与设备接线端子之间，必须采用金属软管连接，不得将线缆直接裸露。
l 进入机柜后的线缆应分别进入机架内分线槽或分别绑扎固定。
l 所敷设的光缆应预先核对长度，应根据施工图的敷设长度来选配光缆。
l 敷设光缆时，其弯曲半径不应小于光缆外径的 20 倍，光缆的牵引端头应做好技术处理，光缆接头的预留长度不应小于 8 米.
l 引至摄像机终端的线缆应留有一米的余量,摄像机的同轴电缆和电源线及控制线均应固定,不应用与终端摄像机的插头承受电缆自重。
l 所敷设的线缆两端必须做标记。
2.6。2终端设备安装
l 摄像机护罩及支架的安装应符合设计要求，固定要安全可靠，水平和俯、仰角应能在设计要求的范围内灵活调整。
l 摄像机应安装在监视目标附近不宜受外界损伤的地方,安装位置不应影响现场设备运行和人员正常活动。安装高度，室内应距地面 2。5-5 米或吊顶下 0。2 米处，室外应距地面 3。5—10 米，不低于 3.5 米。
l 摄像机需要隐蔽时，可设置在顶棚或墙壁内，镜头应采用针孔或棱镜镜头；电梯内摄像机应安装在电梯厢顶部、电梯操作处的对角处，并应能监视电梯内全景。
l 镜头与摄像机的选择应互对应.CS 型镜头应安装在 CS 型摄像机上;C 型镜头应安装在 C 型摄像机上。但当无法配套使用时，CS 型镜头可以安装在 C 型接口的摄像机上，还要附加一个 CS 改 C 型镜座接圈，但 C 型镜头不能安装在 CS 型接口的摄像机上.
l 在搬运和安装摄像机过程中，严禁打开镜头盖。
2。6。3机房设备安装
l 控制台安装位置应符合设计要求。控制台安放竖直，台面水平；附件完整,无损伤, 螺丝紧固，台面整洁无划痕，台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象.
l 监视器应安装在电视墙或控制台上。其安装位置应使屏幕不受外来光直射；监视器、矩阵主机、长时延录像机、画面分割器等设备外部可调节部分,应暴露在控制台外便于操作的位置。
2。7设备接线调试
l 接线前，将已布放的线缆再次进行对地与线间绝缘摇测。
l 机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线.接地电阻值不应大于 4Ω；采用联合接地时,接地电阻值不应大于 1Ω。
l 摄像机安装前，应先调节好光圈、镜头,再对摄像机进行初装，经通电试看、细调， 检查各项功能,观察监视区的覆盖范围和图像质量，符合要求后方可固定。
l 安装完后，对所有设备进行通电联调，检测各设备功能及摄像效果，完全达到功能和视觉效果要求后，方可投入使用.
2。8工程文档
在安装及测试过程中，都要仔细作工程文档。在工程结束时，整理出完整的系统配置、技术说明、各种报告及相关图表。
2.9文明施工保证措施
为了展示我公司的良好企业形象,我公司非常重视文明施工。确定文明施工的负责人，保证施工现场整齐、卫生、文明。
（1）严格按施工平面图布置施工，不得任意更改。
（2）施工垃圾不得乱堆，必须做到工完场清、垃圾装袋运送规定地点。
(3）用水有组织排放，不得使现场产生泥泞。
（4）保护好施工成品，不得交叉污染和破坏其他系统的成品和半成品.
（5）现场施工各种工具、材料分规格、品种摆放，不能因摆放不当伤及他人和物品。
（6)易燃、易爆物品要做到三防。
（7)施工现场及生活区，要保持清洁文明卫生.
三 施工项目管理
3。1 施工信息管理
工程文档是指在工程实施过程中发生的,涉及工程实施各方并得到认可的正式的往来文档资料.它是实施工程全过程的真实写照，是对工程实施过程中的重要事件和决策的记录和印证。对工程文档的有效管理可以保证工程的顺利实施。工程文档还可以作为系统运行与维护时的参考资料。因此，对工程实施文档管理是非常必要也是非常重要的工作。根据XX中心办公楼闭路电视监控系统工程实施的步骤，我们将施工文档分为施工准备文档的管理、施工过程文档的管理及工程竣工验收文档三个方面进行规范的管理。
3.1。1 施工准备文档的管理
施工准备文档是指在施工人员进场前,由项目经理部组织、准备的相关文件，它包括以下内容：
1．建筑结构设计文档
建筑结构设计文档是整个建筑工程实施的基础性文件，是整个智能化系统工程实施的基础.对于智能化系统工程而言，对建筑结构了解的侧重点在于其空间位置及各种相关设施的布局。
2．智能化系统工程深化设计文档
在施工人员进场前，设计人员要完成方案的深化设计，包括系统图、系统拓扑图、设备安装平面布置图、系统设备连接图、系统布缆布线图的完成。这些设计文档的完成是工程顺利实施的基础。
3．合同文档的管理
在合同文档中，对于工程实施影响最大的就是工期与材料供应清单两部分。这两部分是工程实施的基本依据和要求，也是工程验收的标准之一。
3。1。2 施工过程文档的管理
施工过程文档是在工程实施过程中与有关各方和内部管理与记录过程中发生的交互信息的记录。它通常具有突发性、时效性及多发性等特点。针对这些特点，我方将通过满足即时确认与存档、即时处理、即时回复三个方面的要求对施工过程文档进行管理。
1．即时确认与存档：项目管理人员必须向过程文档的发出方确认该文档的内容和有效性.过程文档在签收后，必须要立即存档，并保存好原件。
2．即时处理：过程文档在存档的同时,也要根据其中涉及的问题及时给出处理意见,在可能的情况下立即采取相应的处理措施。
3．即时回复：在及时采取相关措施的同时，根据进展情况及时向有关方回复处理结果，以便互相协调工作。
3.1.3 竣工验收文档的管理
工程资料是工程项目竣工验收和质量保证的重要依据之一，竣工验收必须提供完整的竣工验收文档，包括商务文档和技术文档两大部分。因此，对竣工验收文档必须齐备，管理规范,以便验收能顺利进行。
商务文档包括的主要内容有：
l 工程项目开工报告
l 施工组织设计
l 设计、施工人员名单
l 技术交底
l 图纸会审
l 工程洽商
l 设计、施工变更通知书
l 材料、设备、构件的质量合格证明
l 设备安装记录
l 检验、检测报告
l 质量事故处理记录
l 工程施工进度记录和施工日志
l 隐蔽工程检查记录
l 工程项目竣工报告
l 工程竣工及验收资料
技术文档包括的主要内容有:
l 各系统工程说明
l 各系统竣工图
l 培训大纲、计划、记录
l 其他文件。包括：供货合同及工程合同,线缆测试记录，系统设备测试报告及开箱验收记录；施工质量检查记录；设计、施工变更单等。
3.2 施工界面管理
施工界面管理的中心内容是建筑智能化系统工程施工、机电设备安装工程施工和装修工程施工在其工程施工内容界面上的划分和协调.建筑智能化系统工程与其他系统的接口界面很多，如与高、低压配电柜的接口界面、空调设备的接口界面、消防报警系统接口界面、电梯运行监控接口界面等,这样在施工中必然存在各系统间的矛盾和冲突。为及时解决这些矛盾和冲突，调节施工中各个薄弱环节，我们将以定期工程调度会的方式来进行管理，建立文件报告制度，一切以书面方式进行记录、修改、协调措施等。
3。3 施工组织管理
为避免造成不必要的劳动力浪费，导致增加人工成本,必须合理的安排整个建筑智能化系统过程施工期间的工程管理人员、技术人员、安装工人和调试工程师的人数和这些
