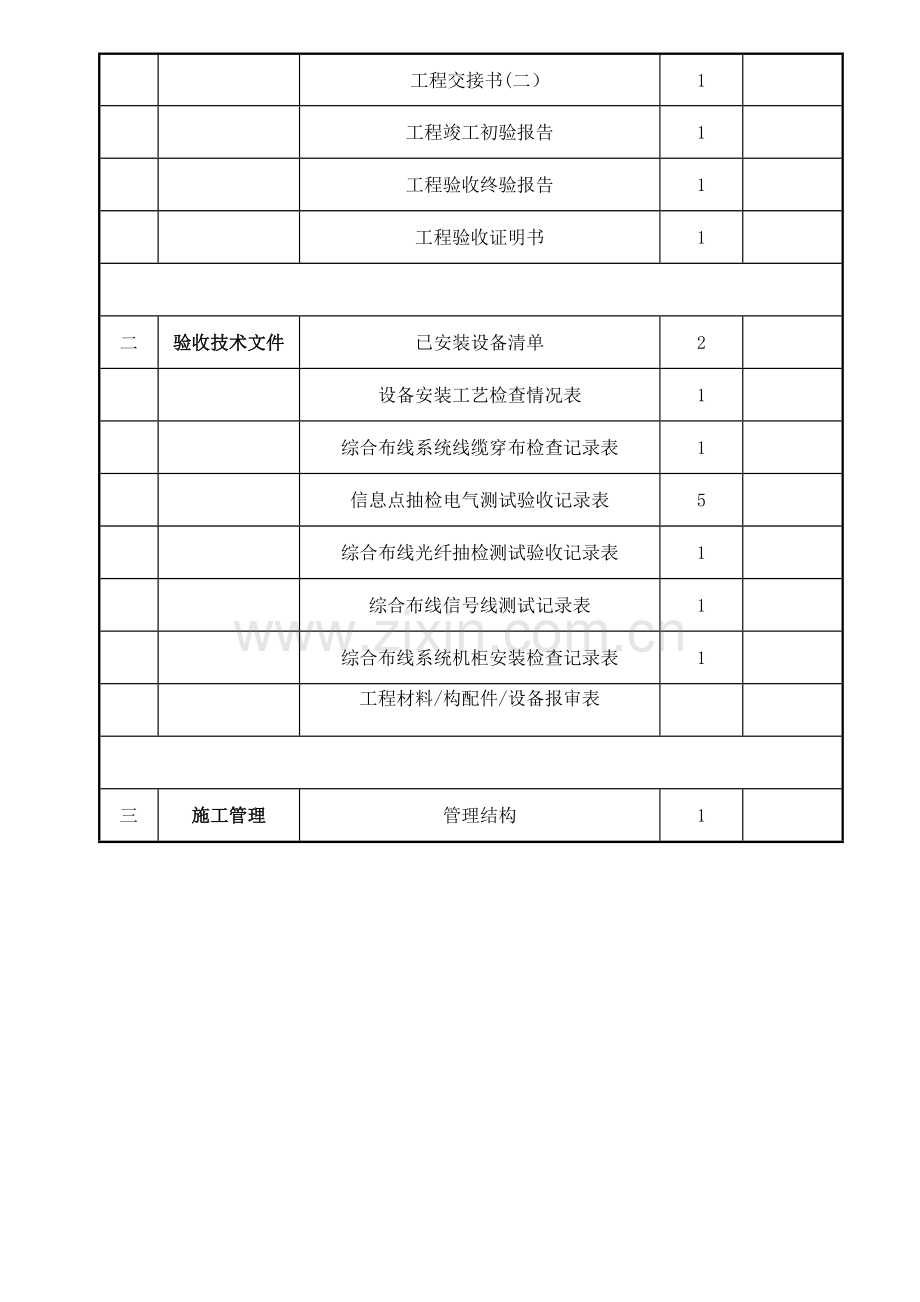

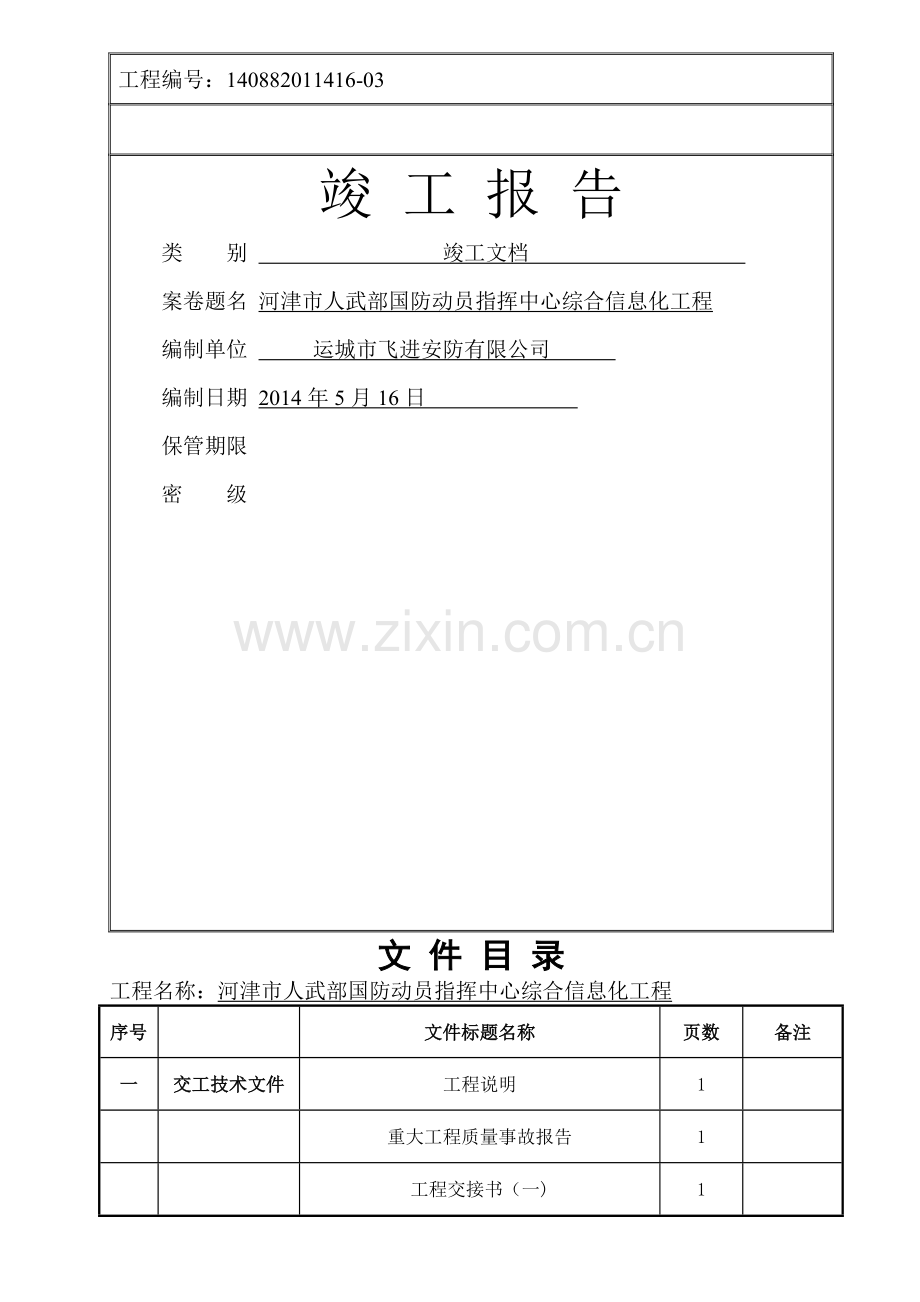

工程编号：140882011416-03竣 工 报 告类 别 竣工文档 案卷题名 河津市人武部国防动员指挥中心综合信息化工程编制单位 运城市飞进安防有限公司 编制日期 2014年5月16日 保管期限 密 级 文 件 目 录工程名称：河津市人武部国防动员指挥中心综合信息化工程序号文件标题名称页数备注一交工技术文件工程说明1重大工程质量事故报告1工程交接书（一)1工程交接书(二）1工程竣工初验报告1工程验收终验报告1工程验收证明书1二验收技术文件已安装设备清单2设备安装工艺检查情况表1综合布线系统线缆穿布检查记录表1信息点抽检电气测试验收记录表5综合布线光纤抽检测试验收记录表1综合布线信号线测试记录表1综合布线系统机柜安装检查记录表1工程材料/构配件/设备报审表三施工管理管理结构1人武部综合信息化工程建设交工技术文件建设项目名称:河津市人武部国防动员指挥中心综合信息化工程单项工程名称 ：办公楼弱电布线、全自动化办公设备、安防监控系统、UPS电源系统、防静电系统、高配置电脑+网络安全系统、单色LET显示屏、DLP高清无缝拼接大屏幕投影等建 设 单 位 ：河津市人民武装部 施 工 单 位 : 运城市飞进安防有限公司监 理 单 位 :河南省金迅信息化工程监理有限公司2014 年 5 月 16 日 交 工 技 术 文 件 目 录序号文件名称制作单位制作日期页数1工程说明运城市飞进安防有限公司2014/05/162重大工程质量事故报告运城市飞进安防有限公司2014/05/163工程交接书（一）运城市飞进安防有限公司2014/05/164工程交接书（二）运城市飞进安防有限公司2014/05/165工程竣工初验报告运城市飞进安防有限公司2014/05/166工程验收终验报告运城市飞进安防有限公司2014/05/167工程验收证明书运城市飞进安防有限公司2014/05/16工 程 说 明一、 工程概况：本工程为河津市人武部国防动员指挥中心综合信息化工程位于龙门大道东侧、候禹高速公路以南,本项目是综合信息化工程，共计646个信息点及语音点。二、 工程项目内容：本工程于2014年2月开工，工程中主干网由高速千兆光纤骨干以太网组成，网络分布呈星型拓扑结构,水平布线子系统采用百兆主干网络、10/100兆自适应到桌面的网络方案，把人武部的各个资源联系起来。综合布线部分包括水平线管安装(TC32、20、25暗埋于各楼层墙体内）水平线槽安装；超五类及六类双绞线布放(布放646条）；光纤布放（布放10条）；底合安装（安装646个)；网络面板安装双口（安装215套）；白面板安装(217套)；100X200水平主干桥架安装（中心机房分机柜)300X200竖井垂直主干桥架安装（中心机房 A区各楼层分机柜）；10080X1水平主干桥架安装（主干桥架至分机柜）;主干光纤布放（布放10条);机柜安装共8个，(安装在5楼中心机房37U落地式机柜2台、其他32U落地式分机房机柜安装在2、3、5楼层分机房内)；光纤配线架安装（共9个：24口光纤盒3个、12口光纤盒1个、8口光纤盒6个）；超五类、六线缆测试646条；光纤测试9条 三、 项目组织系统建设项目名称:河津市人武部国防动员指挥中心综合信息化工程建设单位名称：河津市人民武装部监理单位名称：河南省金迅信息化工程监理有限公司施工单位名称:运城市飞进安防有限公司重大工程质量事故报告项目名称：河津市人武部国防动员指挥中心综合信息化工程项目编号：14088201141603工程名称河津市人武部国防动员指挥中心综合信息化工程设计单位山西柱石建筑设计有限公司地点河津市施工单位运城市飞进安防有限公司发生事故时间无事故内容本项目无事故发生。 填报单位(盖章）:山西运城市飞进安防有限公司 项目负责人: 郭亚军 填报日期: 2007 年 09 月 24 日注：1、本报告一式三份,建设单位、监理单位、施工单位各一份；2、本表在事故发生后24小时内报建设单位一份,监理公司一份，报总公司一份,留底一份。 工程交接书（一）项目名称:河津市人武部国防动员指挥中心综合信息化工程建设地点：河津市龙门大道东侧、候禹高速公路以南序号项目单位数量备注1布放网络监控点视频点532布放各楼层军网信息点信息点数4613布放各楼层外网信息点信息点数1854布放军械库报警点报警点数545布放门禁系统点门禁点数23布放CATV点CATV点数196信息点语音点端接测试条6467光钎端接测试条9注：1、本报告一式三份，建设单位、监理单位、施工单位各一份； 2、工程简要内容：安装PVC线管线槽，镀锌铁桥架,综合布线,安装机柜，敷设光纤、超五类线缆，端接测试. 工 程 交 接 书(二）验收情况：本工程于 2014年2月15日 开工 2014年5月 16 日 完工.经建设单位、监理单位、施工单位三方检查，工程质量符合要求. 附件：1、 竣工图纸，按原设计院设计图纸施工2、 测试报告3、 竣工验收资料 工程交接意见：已按要求完成设计图纸和合同约定范围内的工程，验收程序有效符合规定要求,同意交接。验收人员（签名)： 建设单位（盖章)：项目负责人：日期： 监理单位（盖章）：监理工程师：日期:施工单位(盖章)：项目负责人：日期：注:1、本报告一式三份,建设单位、监理单位、施工单位各一份；工程竣工初验报告建设项目名称河津市人武部国防动员指挥中心综合信息化工程建设单位河津市人民武装部单位工程名称河津市人武部国防动员指挥中心综合信息化工程施工单位山西运城市飞进安防有限公司建设地点河津市龙门大道东侧、候禹高速公路以南监理单位河南省金迅信息化工程监理有限公司开工日期2014-0215竣工日期20140416初验日期2014 -04-20工程内容详见安装工程量总表验收意见及施工质量评语:按承包合同已完成了设计文件的全部内容,且项目工程所含工程质量均已验收合格,质量控制材料完整，单位所分部工程有关安全和功能的检测完整，主要使用功能的项目抽查结果符合相关专业质量验收的规定。施工单位代表：施工单位签章：日 期: 年 月 日监理单位代表:监理单位签章：日 期： 年 月 日建设单位代表：建设单位签章:日 期： 年 月 日注:1、本报告一式三份,建设单位、监理单位、施工单位各一份；工程竣工终验报告建设项目名称河津市人武部国防动员指挥中心综合信息化工程建设单位河津市人民武装部单位工程名称河津市人武部国防动员指挥中心综合信息化工程施工单位山西运城市飞进安防有限公司建设地点河津市龙门大道东侧、候禹高速公路以南监理单位河南省金迅信息化工程监理有限公司开工日期201402-15竣工日期2014416终验日期2014516工程内容详见安装工程量总表验收意见及施工质量评语:按承包合同已完成了设计文件的全部内容，且项目工程所含工程质量均已验收合格，质量控制材料完整,单位所分部工程有关安全和功能的检测完整，主要使用功能的项目抽查结果符合相关专业质量验收的规定。本项目工程综合评定“合格”施工单位代表：施工单位签章：日 期： 年 月 日监理单位代表：监理单位签章：日 期： 年 月 日建设单位代表：建设单位签章：日 期： 年 月 日注：1、本报告一式三份,建设单位、监理单位、施工单位各一份;工 程 验 收 证 书项目名称：河津市人武部国防动员指挥中心综合信息化工程项目编号：140882011416-03 验收日期：20140516工 程 名 称河津市人武部国防动员指挥中心综合信息化工程工 程 地 址河津市龙门大道东侧、候禹高速公路以南工 程 总 投 资5513029.05元合同工期20天施 工 日 期开工日期:2014年02月15日完工日期：2014年3月6日工程内容简述：办公楼弱电布线、全自动化办公设备、安防监控系统、UPS电源系统、防静电系统、高配置电脑+网络安全系统、单色LET显示屏、DLP高清无缝拼接大屏幕投影系统等的安装调试.验收意见及评定等级:已按要求完成设计图纸和合同约定范围内的工程，验收程序有效符合规定要求，同意验收，本项目工程综合评定“合格验收人员签名：建设单位：（盖章）施工单位：（盖章)监理单位:（盖章）注：1、本报告一式三份,建设单位、监理单位、施工单位各一份;人武部网络建设验 收 技 术 文 件建设项目名称：人武部网络工程单项工程名称：网络设备、交换系统、机房安装工程 单位工程名称 ：人武部弱电（网络）综合布线工程建 设 单 位：河津市人民武装部监 理 单 位：河南省金迅信息化工程监理有限公司施 工 单 位：运城市飞进安防有限公司2014年 05 月 16日验收技术资料总目录工程名称：河津市人武部国防动员指挥中心综合信息化工程序号目 录页 数备 注1已安装设备清单22设备安装工艺检查情况表13综合布线系统线缆穿布检查记录表14信息点抽检电气测试验收记录表55综合布线光纤抽检测试验收记录表16综合布线信号线测试记录表17综合布线系统机柜安装检查记录表1已安装设备清单项目名称:人武部弱电(网络）综合布线工程项目编号:14088201141603序号设备名称及型号单位数量安装地点备注1落地式机柜安装个25F机房2挂墙式机柜安装个32F、3F、5F分机柜3落地式机柜安装个62F、3F、5F、作战值班室、视频会议室以及大会议室分机柜4中心交换机台1中心机房机柜5中心交换机引擎台1中心机房机柜6中心交换机电源台1中心机房机柜7千兆光纤板块1中心机房机柜8千兆光纤模块块6中心机房机柜9语音程控交换机台1中心机房机柜10外线板块2中心机房机柜11分机板块23中心机房机柜12接中心交换机所用模块块6分机房机柜13三层局域网交换机台5分机房机柜14二层局域网交换机台16分机房机柜1520KVA UPS台1中心机房16配套电池块90中心机房17电池箱组3中心机房18承重支架个3中心机房19防静电活动地板515各会议室、中心机房及分机房、21电源开关套16中心机房及分机房22电源插座套60中心机房及分机房23镀锌铁槽801001.2米30中心机房及分机房24镀锌铁槽1504001。5米20中心机房及分机房25镀锌铁槽2001001。2米40中心机房及分机房26ZR-BV2.5电气配线米960中心机房及分机房27ZRBV1。5电气配线米960中心机房及分机房28ZRBV4电气配线米720中心机房及分机房29无眩光灯盘340w套16中心机房及分机房30电源系统第1、2级复合型保护个1中心机房31机房防雷接地施工项中心机房及分机房323*25平方毫米+216平方毫米电气配线米28中心机房33325平方毫米电气配线米28中心机房348口光纤盒安装个8分机柜及中心机柜3512口光纤盒安装个1分机柜及中心机柜3624口光纤盒安装个3分机柜及中心机柜37光纤盘个12分机柜及中心机柜371U绕线架安装个16分机柜注:1、本报告一式三份,建设单位、监理单位、施工单位各一份； 2、工程简要内容:中心机房、配线间终端设备安装. 设备安装工艺检查情况表项目名称：人武部弱电（网络)综合布线工程项目编号：140882011416-03序号检 查 项 目检 查 情 况1交换机安装安装、固定工艺良好2PVC线管安装水平度、固定、接头及安装工艺符合施工规范。3底合、面板安装水平度、固定、接头及安装工艺符合施工规范.4镀锌铁线槽安装水平度、垂直度、接口、稳固度符合施工规范5线缆敷设、扎放线缆标签、预留长度、扎放松紧符合设计要求和施工规范，无扭曲、打结现象。6水晶头端接端接工艺、接触性能符合施工规范。7光纤头端接端接工艺、接触性能符合施工规范。8所有设备水平度、固定及安装工艺符合施工规范。9101112检查人员：日 期:注：1、本报告一式三份，建设单位、监理单位、施工单位各一份； 2、工程简要内容：安装PVC线管,镀锌铁桥架，安装机柜,敷设光纤、超五类线缆，端接测试. 综合布线系统线缆穿布检查记录表项目名称：人武部弱电(网络）综合布线工程项目编号：14088201141603施工单位山西省运城市飞进安防有限公司施工负责人郭亚军完成日期2014-3-1工程完成情况序号线缆品牌、规格型号根数均长备注1六类讯道超五类双绞线缆64668M综合布线262。58 八芯室内光纤8110M综合布线362。512 12芯室内光纤1120M综合布线4网络线75549250综合布线5控制线40。75102180综合布线6TV线 75529100综合布线7网络系统线40。752388综合布线检查情况两端预留长度有无编号有编号线缆弯折有无情况有弯角，无折线线缆外皮有无破损线缆外皮无破损松紧冗余符合综合布线标准槽、管利用率62过线盒安装是否符合标准符合综合布线标准检查人员: 日期:2014年03月16日注:1、本报告一式三份，建设单位、监理单位、施工单位各一份；综合布线信息点抽检电气测试验收记录表项目名称:人武部弱电（网络)综合布线工程 项目编号:14088201141603抽验日期：2014年03 月 16 日 信息点总数646其中数据点461配线间数（设备间)6拟抽检点数61个点语音点185线缆厂家型号TCL、6类线、XAD超五类双绞线模块厂家型号TCL 超五类信息模块机柜厂家金盾测试标准TIA/EIA568A、ISO/IEC11801标准使用的测试仪器FLUKE设 计 单 位山西柱石建筑设计有限公司施工单位山西运城市飞进安防有限公司选 点 及 抽 检 结 果序号配线间信息点编号长度接线图工作电容绝缘电阻近端串扰直流电阻回波损耗结果1五楼中央机房5FA0140。8M5。2500060dB9。426。3dB合格2五楼中央机房5FA-0348。5M5。2500072。54Db9.427。7dB合格3五楼中央机房5FA0636。3M5。4500070.21dB9。423。3dB合格4五中央机房5FA0722.3M5.2500072。35dB9.429.6dB合格5五楼中央机房5FA0822.3M5。2500072.35dB9。424。5dB合格6三楼分机房1FB-0174.3M5.4500065dB9。424。7dB合格7三楼分机房1FB0784.6M5。2500060dB9。424。7dB合格8三楼分机房1FB-0986。8M5。2500079dB9。424.7dB合格9三楼分机房2FB0148。2M5.2500071。21dB9。424。4dB合格10三楼分机房2FB0279。3M5。1500060dB9.426.3dB合格11三楼分机房2FB-0484。22M5。2500061.1dB9。421。1dB合格12三楼分机房2FB0530.2M5。2500062.4dB9.429。9dB合格13三楼分机房4FB0323.9M5。4500060.5dB9。424。2dB合格14三楼分机房4FB0840。6M5。2500074。21dB9.426。3dB合格15三楼分机房4FB1144。3M5。2500061dB9.424。1dB合格16三楼分机房4FB1245.25M5.2500072。5dB9。426。3dB合格17三楼分机房4FB1878.13M5。0500060dB9.427。5dB合格18三楼分机房4FB3264.3M5。0500060dB9。424.8dB合格19三楼分机房4FB3680M5。0500061dB9。429。2dB合格20三楼分机房4FB-4075M5。2500060dB9。429。9dB合格21三楼分机房5FB0840。23M5。2500073.5dB9。424。2dB合格22三楼分机房5FB-1650。6M5.2500068。23dB9.426.3dB合格23三楼分机房5FB-2151.23M5.4500068dB9。424.1dB合格24三楼分机房5FB-2368M5。2500063。12dB9。426。3dB合格25三楼分机房5FB-3278M5.2500061dB9。426。1dB合格26三楼分机房5FA-0264。8M5.4500062.4dB9。426。3dB合格27三楼分机房4FA1065。23M5。2500060。5dB9。421。1dB合格28三楼分机房4FA1875M5.2500074。21dB9。429。9dB合格30三楼分机房4FA2080.5M5.2500061dB9.424。2dB合格31三楼分机房3FA-0340.25M5.4500072。21dB9.425.3dB合格32三楼分机房3FA0852。5M5。4500068dB9。424 dB合格33三楼分机房3FA1365M5。2500062。33dB9。425dB合格34三楼分机房3FA1973.64M5.2500061。12dB9.424。11dB合格35三楼分机房3FA2073。64M5.2500062dB9。424。6dB合格36三楼分机房3FA-2375.6M5。2500061。33dB9.424。32dB合格37五楼分机房3FA4280。2M5.2500061。1dB9。426。3dB合格38五楼分机房3FA4682M5。0500062。4dB9。427。7dB合格39五楼分机房4FA-3740M5。2500075.21dB9。423。3dB合格40五楼分机房4FA4646M5.1500074。21dB9。429。6dB合格41五楼分机房4FA4953M5.2500060。5dB9.424.5dB合格42五楼分机房5FA-2361。53M5.0500069。25dB9。424。7dB合格43五楼分机房5FA2665。12M5。0500068dB9.424。7dB合格44五楼分机房5FA2972M5。0500063.5dB9。426.1dB合格45二楼分机房1FA-0623.8M5.5500079dB9.426.3dB合格46二楼分机房1FA0932。6M5。4500071。21dB9。421。1dB合格47二楼分机房1FA1236M5.4500060dB9。429.9dB合格48二楼分机房1FA-1340M5.0500061。1dB9。424.2dB合格49二楼分机房1FA-1440M5.3500062。4dB9。425。3dB合格50二楼分机房1FA2041.35.2500060。5dB9。424 dB合格51二楼分机房1FA2342M5。2500074。21dB9。425dB合格52二楼分机房1FA2645M5。4500068dB9.424。4dB合格53二楼分机房1FA-2951。25M5.2500063.12dB9.426。3dB合格54二楼分机房1FA4563.56M5。2500061dB9。421。1dB合格55二楼分机房1FA5062。63M5。4500062.4dB9。429.9dB合格56二楼分机房1FA-6773。42M5.2500060.5dB9。424.2dB合格57二楼分机房1FC-0218M5。2500074。21dB9。426.3dB合格58二楼分机房1FC-0422M5.2500061dB9。424。1dB合格59二楼分机房2FC0132M5。4500060.61dB9。426。3dB合格60二楼分机房2FC02325.2500061。78dB9。424。2dB合格61二楼分机房3FC0145.2M5。2500074。5dB9。425。4dB合格测量人员： 监视人员: 记录人员: 日期注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；综合布线光纤抽检测试验收记录表项目名称：人武部弱电(网络)综合布线工程 项目编号: 140882011416-03抽验日期:2014年03 月 16 日 光纤总根数(段数）9其中室内（分芯数)9室外(分芯数）2拟抽检根数5根光纤厂家型号汉信62.5MM508十二芯芯室内光纤/ 62.5MM50-12十二芯室外光纤端接设备厂家型号网康测试标准YD/T901-2001 国际标准使用的测试仪器FLUKE设 计 单 位山西柱石建筑设计有限公司施工单位山西省运城市飞进安防有限公司选 点 及 抽 检 结 果序号起始配线间（设备间）端止配线间光纤类型编号典型插入损耗最大回波损耗插入损耗回波损耗震动结果1五楼中心机房三楼分机房62.5MM506 十二芯室内光纤0。25dB50dB0。1dB0。2dB1060Hz单振幅合格2五楼中心机房五楼分机房62。5MM506 十二芯室内光纤0。24dB50dB0。1dB0。2dB1060Hz单振幅合格3五楼中心机房二楼分机房62.5MM506 十二芯室内光纤0.251dB50dB0。1dB0.2dB1060Hz单振幅合格4五楼中心机房三楼分机房62.5MM506 十二芯室内光纤0。25dB50dB0。1dB0。2dB1060Hz单振幅合格5五楼中心机房二楼分机房62.5MM50-6 十二芯室内光纤0。25dB50dB0.1dB0.2dB1060Hz单振幅合格测量人员： 监视人员： 记录人员： 日期/时间：注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；电教平台信号线测试记录表项目名称：人武部弱电（网络）综合布线工程项目编号：140882011416-03检验日期：2014年 03 月 16 日名称品牌型号/规格测试数量短路断路绝缘电阻结果电视线讯道SYV 75519无无1000M合格视频线利路通SYV 75-536无无1000M合格控制线利路通3X0.536无无1000M合格控制线利路通4X0。7572无无1000M合格电源线利路通2X2.5护套电源线72无无800M合格电源线利路通2X2。5护套电源线36无无800M合格测量人员： 监视人员: 记录人员： 日期/时间:注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；综合布线系统机柜安装检查记录表项目名称：人武部弱电（网络）综合布线工程项目编号：140882011416-03日期：2014年03 月 16日施工单位运城市飞进安防有限公司施工负责人郭亚军完成日期2014-36工程完成情况序号机柜型号台数生产厂家安装地点安装方式备注1金盾19英寸2金盾五楼中央机房落地式2金盾19英寸4金盾各楼层分机房落地式3金盾19英寸3金盾各楼层分机房壁挂式45检查情况机柜稳固情况稳固水平度垂直度符合安装标准外观损坏、地脚锈蚀和清洁情况外观无损坏无，地脚无锈蚀接线配线工作方便情况符合安装标准电源与接地情况符合安装标准检查人员 日期注:1、本报告一式三份,建设单位、监理单位、施工单位各一份工程材料/构配件/设备报审表项目名称：图书馆弱电（智能化）工程 项目编号: 致:深圳市华鹏工程建设监理有限公司(监理单位） 我方于2007年06月25日至2007年09月25日进场的工程材料/构配件/设备各数量如下(见附件）。现将质量证明文件及自检结果报上,拟用于下述部位:河职院图书馆内弱电工程请予以审核。附件:1数量清单 2质量证明文件 3自检结果:合格施工单位(盖章)：项目经理： 日期:审查意见: 经检查上述工程材料/构配件/设备，符合/不符合设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。项目监理机构总/专业监理工程师日期注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；图书馆弱电(智能化)工程项目管理结构项目管理小组项目经理现场项目经理工程技术经理综合布线施工小组现场工程师及现场安全员商务/采购/运输现场质量管理员用户协调员电教平台施工小组网络调试组综合布线测试组
