电焊工中级理论考试试卷及答案.doc

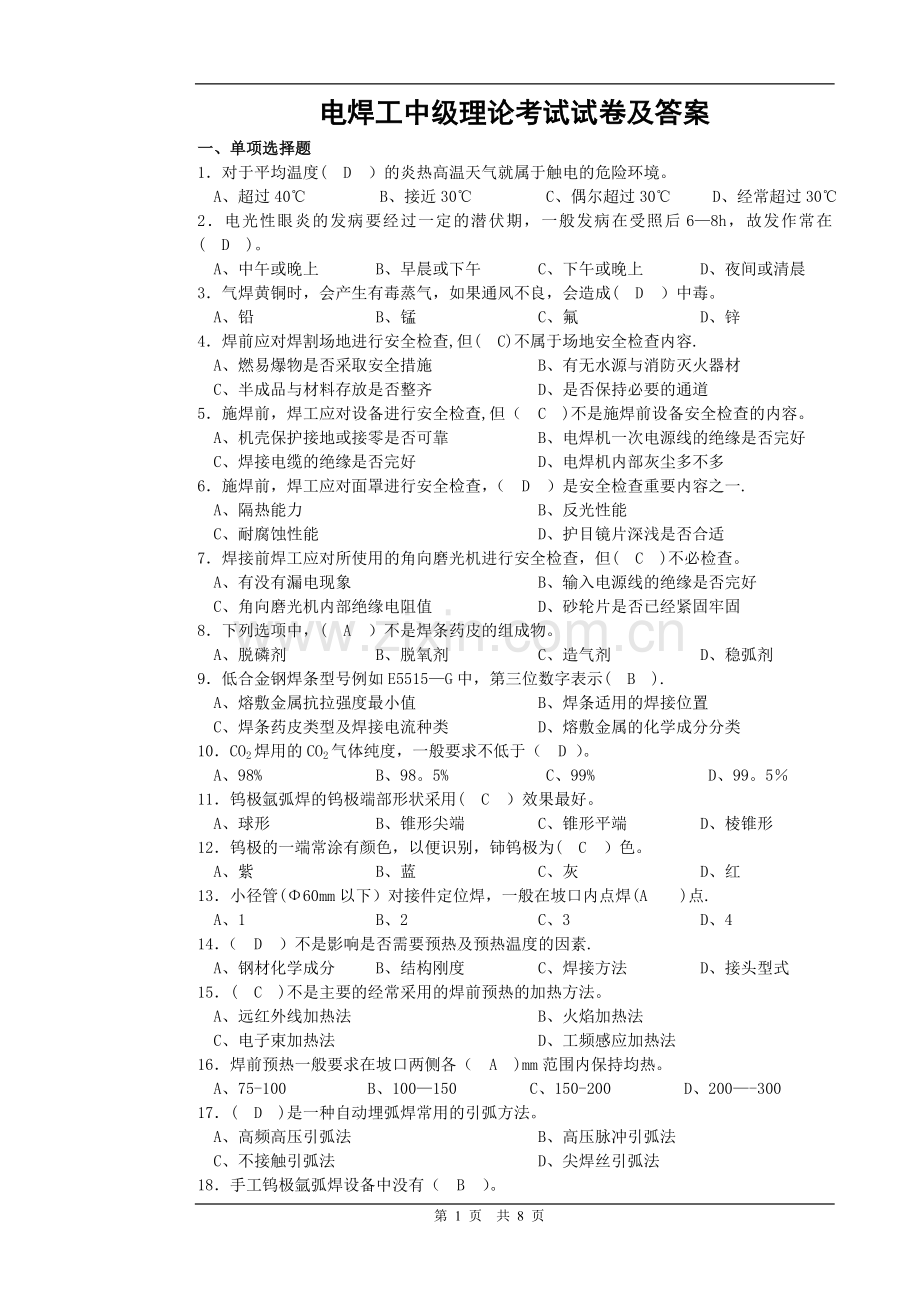

电焊工中级理论考试试卷及答案
一、单项选择题
1．对于平均温度(　D　）的炎热高温天气就属于触电的危险环境。
A、超过40℃ B、接近30℃ C、偶尔超过30℃ D、经常超过30℃
2．电光性眼炎的发病要经过一定的潜伏期，一般发病在受照后6—8h，故发作常在(　D　)。
A、中午或晚上 B、早晨或下午 C、下午或晚上 D、夜间或清晨
3．气焊黄铜时，会产生有毒蒸气，如果通风不良，会造成(　D　）中毒。
A、铅 B、锰 C、氟 D、锌
4．焊前应对焊割场地进行安全检查,但(　C)不属于场地安全检查内容.
A、燃易爆物是否采取安全措施 B、有无水源与消防灭火器材
C、半成品与材料存放是否整齐 D、是否保持必要的通道
5．施焊前，焊工应对设备进行安全检查,但（　C　)不是施焊前设备安全检查的内容。
A、机壳保护接地或接零是否可靠 B、电焊机一次电源线的绝缘是否完好
C、焊接电缆的绝缘是否完好 D、电焊机内部灰尘多不多
6．施焊前，焊工应对面罩进行安全检查，（　D　）是安全检查重要内容之一.
A、隔热能力 B、反光性能
C、耐腐蚀性能 D、护目镜片深浅是否合适
7．焊接前焊工应对所使用的角向磨光机进行安全检查，但(　C　)不必检查。
A、有没有漏电现象 B、输入电源线的绝缘是否完好
C、角向磨光机内部绝缘电阻值 D、砂轮片是否已经紧固牢固
8．下列选项中，(　A　）不是焊条药皮的组成物。
A、脱磷剂 B、脱氧剂 C、造气剂 D、稳弧剂
9．低合金钢焊条型号例如E5515—G中，第三位数字表示(　B　).
A、熔敷金属抗拉强度最小值 B、焊条适用的焊接位置
C、焊条药皮类型及焊接电流种类 D、熔敷金属的化学成分分类
10．CO2焊用的CO2气体纯度，一般要求不低于（ D ）。
A、98% B、98。5% C、99% D、99。5％
11．钨极氩弧焊的钨极端部形状采用(　C　）效果最好。
A、球形 B、锥形尖端 C、锥形平端 D、棱锥形
12．钨极的一端常涂有颜色，以便识别，铈钨极为(　C　）色。
A、紫 B、蓝 C、灰 D、红
13．小径管(Φ60mm以下）对接件定位焊，一般在坡口内点焊(A　　)点.
A、1 B、2 C、3 D、4
14．（　D　）不是影响是否需要预热及预热温度的因素.
A、钢材化学成分 B、结构刚度 C、焊接方法 D、接头型式
15．(　C　)不是主要的经常采用的焊前预热的加热方法。
A、远红外线加热法 B、火焰加热法
C、电子束加热法 D、工频感应加热法
16．焊前预热一般要求在坡口两侧各（　A　)mm范围内保持均热。
A、75-100 B、100—150 C、150-200 D、200—-300
17．(　D　)是一种自动埋弧焊常用的引弧方法。
A、高频高压引弧法 B、高压脉冲引弧法
C、不接触引弧法 D、尖焊丝引弧法
18．手工钨极氩弧焊设备中没有（　B　）。
A、控制系统 B、行走机构 C、气路系统 D、水路系统
19．（　C　)是钨极氩弧焊一般采用的一种引弧方法.
A、敲击式引弧 B、磨擦式引弧
C、高频振荡器引弧 D、接触引弧
20．氩弧焊机供气系统没有(　C　)。
A、氩气瓶 B、减压器 C、预热器 D、电磁气阀
21．NBC—400是一种（　B　）焊机的型号。
A、手工钨极氩弧焊
B、半自动CO2气体保护焊
C、埋弧自动焊
D、焊条电弧焊
22．低碳钢20g钢板对接时，焊条应选用（　A　）。
A、E4303 B、E5015 C、E5515 D、E6015
23．焊条电弧焊立焊操作时，发现椭圆形熔池下部边缘由比较平直轮廓变成鼓肚变圆时，表示熔池温度已稍高或过高,应立即灭弧，降低熔池温度，以避免产生（　D　)。
A、裂纹 B、烧穿 C、咬边 D、焊瘤
24．与焊条电弧焊相比，（　B　）不是自动埋弧的优点。
A、焊缝质量好 B、对气孔敏感性小
C、对焊工操作技术要求较低 D、生产率高
25．与焊条电弧焊相比，(　B　)不是自动埋弧焊的缺点。
A、对气孔敏感性较大 B、焊接材料和电能消耗大
C、形状不规则的焊缝不能焊 D、辅助准备工作量大
26．埋弧焊不适用于焊接(　A　)。
A、钛及钛合金 B、镍合金 C、奥氏体不锈钢 D、调质钢
27．熔焊时,在单道焊缝横截面上(　D　）的比值称为焊缝成形系数.
A、熔宽与余高 B、熔深与熔宽
C、余高与熔宽 D、焊缝宽度与焊逢计算厚度
28．埋弧自动焊的焊缝成形系数，一般以（　A　）为宜.
A、1。3—2 B、2—2.5 C、2。5—3 D、3-3.5
29．（　C　）不是埋弧自动焊最主要的工艺参数。
A、焊接电流 B、电弧电压 C、焊丝熔化速度 D、焊接速度
30．埋弧自动焊焊丝伸出长度加大时,则(　D　)。
A、生产率提高 B、熔深增加 C、焊缝宽度减小 D、余高增大
31．( C )不是CO2焊氮气孔的产生原因。
A、喷嘴与工件距离过大
B、喷嘴被飞溅物堵塞
C、工件上有锈未清除
D、CO2气体流量过小
32． 采用直流反接的CO2焊时，飞溅产生的原因是不( C ).
A、焊接工艺参数不当引起的 B、熔滴短路引起的
C、喷射过渡时引起的 D、非轴向熔滴过渡造成的
33． ( D )不是CO2焊时选择焊丝直径的根据。
A、焊件厚度 B、施焊位置 C、生产率的要求 D、坡口形式
34．( D ）不是CO2焊时选择焊接电流的根据。
A、工件厚度 B、焊丝直径
C、施焊位置 D、电源种类与极性
35．（ D )不是CO2焊时选择电弧电压的根据。
A、焊丝直径 B、焊接电流 C、熔滴过渡形式 D、坡口形式
36．CO2焊时,焊接速度对（ B )影响最大。
A、是否产生夹渣 B、焊道形状 C、是否产生裂纹 D、是否产生气孔
37．CO2焊时，焊丝伸出长度通常取决于( B )。
A、焊接电源与极性 B、焊丝直径
C、焊接电流 D、施焊位置
38． CO2焊的电源种类与极性应采用( C ）。
A、工频交流电源 B、中频交流电源 C、直流反接 D、直流正接
39． 中厚板T形接头船形焊位置(即T形接头平焊位置）半自动CO2焊时，焊接方向通常采用( A ）。
A、左焊法 B、右焊法 C、立向下焊 D、立向上焊
40．Q235钢CO2气体保护焊时，焊丝应选用( D ).
A、H10Mn2MoA B、H08MnMoA C、H08CrMoVA D、H08Mn2SiA
41．CO2气瓶使用CO2气体电热预热器时，其电压应采用( A ）伏.
A、36 B、42 C、48 D、60
42．缝焊主要用于（　A　)的焊接.
A、带蒙皮的骨架结构（如汽车驾驶室）等
B、要求气密的薄壁容器
C、受力要求不高的对接件
D、重要的受力对接件
43．（　D　）不是电阻焊的优点.
A、焊接变形小 B、生产率高
C、成本低 D、无损检验方法简单可靠
44．薄板点焊前焊件表面必须清理，清理时最好用(　D　)清理。
A、钢丝刷 B、钢丝轮 C、机械方法 D、化学方法
45．闪光对焊机周围（　D　）m内应无易燃易爆物品，并备有专用的消防灭火器材.
A、5 B、8 C、10 D、15
46．穿透型等离子弧焊接用的等离子弧型式采用(　C　）.
A、直接型弧 B、间接型弧 C、转移型弧 D、非转移型弧
47．（　D　)不是等离了弧的特点.
A、热量集中，温度高 B、电弧稳定性好
C、等离子弧吹力大 D、功率大
48．等离子弧切割电源的空载电压一般在（　D　)伏之间。
A、60～80 B、80～90 C、90～110 D、150～400
49．等离子弧切割基本原理是利用等离子弧把被切割的材料局部（　D　)，并同时用高速气流吹走.
A、熔化及燃烧 B、氧化和燃烧 C、溶解及氧化 D、熔化及蒸发
50．（　D　）不是等离子弧切割的优点。
A、切割质量高 B、生产率高
C、可切割各种非金属材料 D、电源空载电压高
51．等离了弧切割不锈钢、铝等厚度可达（　D　）mm以上。
A、400 B、300 C、250 D、200
52．（　D　)是等离子弧切割设备的控制箱中没有的。
A、程序控制装置 B、高频振荡器
C、电磁气阀 D、高压脉冲稳弧器
53．（　D　)不属于等离子弧切割工艺参数。
A、气体流量 B、切割速度
C、钨极端部到喷嘴的距离 D、电源极性
54．焊接厚度3～8mm不锈钢，钛合金的不开坡口一次焊透时应采用(　A　)。
A、穿透型等离子弧焊 B、熔透型等离子弧焊
C、微束等离子弧焊 D、熔化型等离子弧焊
55．冷却速度是焊接热循环的一个重要参数，通常用起关键作用的（　C　)时间表示。
A、从1300℃冷却到1100℃的 B、从1100℃冷却到800℃的
C、从800℃冷却到500℃的 D、从500℃冷却到300℃的
56．（　D　)不是焊接熔池一次结晶的特点。
A、熔池体积小，冷却速度快 B、熔池液态金属温度高
C、熔池是在运动状态下结晶 D、熔池各处同时开始结晶
57．（　D　)是焊缝一次结晶的组织特征。
A、等轴晶 B、粒状晶 C、絮状晶 D、柱状晶
58．钢焊缝中夹杂物主要有氧化物和(　C　)两种.
A、氮化物 B、碳化物 C、硫化物 D、磷化物
59．(　D　)是钢焊缝金属中的有害气体.
A、氩
B、氟
C、CO2
D、氮
60．（　C　）不是钢焊缝金属中氢的危害。
A、引起冷裂纹 B、产生白点 C、引起热裂纹 D、引起氢脆
61．（C　　）不是钢电弧焊时氢的来源。
A、锈中的结晶水 B、焊条药皮中的有机物
C、母材和焊丝中的氢 D、工件和焊丝表面的油污
62．奥氏体不锈钢焊缝金属中的磷会引起(　D　）。
A、未熔合 B、冷温脆性 C、冷裂纹 D、热裂纹
63．结构钢焊接接头中性能最差的是（　A　）.
A、熔合区 B、焊缝区
C、母材 D、热影响区中的正火区
64．(　C　)不是调质状态的调质钢焊接热影响区的组成部分。
A、淬火区 B、部分淬火区 C、再结晶区 D、回火软化区
65．低碳钢的过热区组织为粗大的(　A　）。
A、魏氏组织 B、珠光体 C、奥氏体 D、马氏体
66．（D　　）不是影响焊接接头性能的因素。
A、焊后热处理 B、焊接工艺方法 C、焊接工艺参数 D、焊接位置
67．(　D　）不是一种焊接变形。
A、弯曲变形 B、收缩变形 C、扭曲变形 D、热变形
68．（　C　)不是焊热变形造成的危害.
A、降低结构形状尺寸精度和美观
B、降低整体结构组对装配质量
C、引起焊接裂纹
D、矫正变形要降低生产率，增加制造成本
69．刚性固定法防止焊接变形不适用于(　C　)。
A、薄板的焊接
B、低碳钢结构的焊接
C、容易裂的金属材料和结构的焊接
D、防止由于焊缝纵向收缩而产生的波浪变形
70．火焰矫正焊接变形时,加热用火焰一般采用(　B　).
A、碳化焰 B、中性焰 C、轻微碳化焰 D、轻微氧化焰
D、环境温度
71．屈服点在(　D　）Mpa以上的低合金结构钢焊接时，一般需要预热。
A、275 B、295 C、345 D、390
72．低合金结构钢采取局部预热时，预热范围为焊缝两侧各不小于焊件厚度的3倍,且不小于（　D　)mm。
A、300 B、250 C、200 D、100
73．（　D　）不是厚板窄间隙焊的优点.
A、生产率高 B、焊接材料和能源消耗低
C、热输入量小 D、不易产生夹渣
74．16Mn钢属于(　B　)钢。
A、Q295 B、Q345 C、Q390 D、Q420
75．16Mn钢焊接时，焊条应选用（　C　）。
A、E4303 B、E4315 C、E5015 D、E6015-D1
76．板厚16mm以下的16Mn钢焊接环境温度（C　　)℃以下预热100~150℃.
A、0 B、—5 C、—10 D、-15
77．15MnTi钢是（　D　）状态下使用的钢种。
A、热轧 B、退火 C、回火 D、正火
78．18MnMoNb钢的使用状态为（　A　）。
A、正火加回火 B、退火 C、热轧 D、热轧加回火
79．18MnMoNb钢焊条电弧焊或埋弧自动焊焊后,要进行回火或消除应力热处理，其加热温度为（　C　)℃.
A、400～450 B、500~550 C、600～650 D、700~750
80．在高温、高压蒸汽的运行条件下,碳钢的最高工作温度为(C　　）℃。
A、350 B、400 C、450 D、500
81．珠光体耐热钢最高使用温度一般为（　D　）℃。
A、350～400 B、400～450 C、450～500 D、500～600
82．(　D　）是珠光体耐热钢的主要合金元素。
A、Cr和Ni B、Cr和Mn C、Mn和Mo D、Cr和Mo
83．珠光体耐热钢焊前预热温度一般在(　　A）℃范围.
A、200～300 B、350～400 C、400～450 D、450～500
84．珠光体耐热钢焊前局部预热必须保证预热宽度，焊缝两侧各大于所焊壁厚的4倍，且至少不小于(　C　）mm。
A、50 B、100 C、150 D、200
85．珠光体耐热钢焊条电弧焊焊后应立即进行（　D　）。
A、中温回火 B、低温回火 C、退火 D、高温回火
86．(　D　）不是珠光体耐热钢焊后热处理的目的。
A、改善接头组织,提高组织稳定性 B、防止延迟裂纹
C、消除焊接残余应力 D、防止热裂纹
87．低温压力容器用钢16MnDR的最低使用温度为(　A　）℃。
A、-40 B、—60 C、-80 D、-100
88．低温钢9Ni钢的最低使用温度为(　D　)℃.
A、—40 B、-70 C、-100 D、—196
89．不锈钢铬的质量分数均大于（　C　）。
A、5％ B、9％ C、12％ D、18%
90．(　D　）不是奥氏体不锈钢焊接时为减小焊接残余应力采取的工艺措施。
A、采用小线能量
B、Y形坡口改为X形坡口，适当减小坡口角度
C、采用短焊道焊
D、焊前预热
91．（　B　)不是奥氏体不锈钢焊接时防止热裂纹的措施.
A、严格限制焊缝中硫、磷等杂质元素的质量分数
B、选用酸性焊条
C、采用小线能量，多层多道焊
D、适当增大焊缝形状系数
92．为了防止奥氏体不锈钢焊接热裂纹,希望焊缝金属组织是奥氏体-铁素体双相组织,其中铁素体的质量分数应控制在(　A　）左右。
A、5% B、10％ C、15% D、25％
93．(　A　）不是奥氏体不锈钢的焊接工艺特点.
A、焊前预热
B、采用小线能量,小电流快速焊
C、要快速冷却
D、一般不进行消除焊接残余应力的焊后热处理
94．奥氏体不锈钢的焊接电流（安）,一般取焊条直径（毫米）的(　B　）倍.
A、15～20 B、25～30 C、35~40 D、45～50
95．(　D　)不是奥氏体不锈钢合适的焊接方法。
A、焊条电弧焊 B、钨极氩弧焊 C、埋弧自动焊 D、电渣焊
96．(　A　）不是焊缝内部缺陷。
A、咬边 B、气孔 C、夹渣 D、未焊透
97．(　B　)不是促成冷裂纹的主要因素.
A、钢种淬硬倾向,产生淬硬组织 B、形成奥氏体组织
C、接头受到的拘束应力大 D、较多扩散氢的存在和聚集
98．(　D　)不是防止气孔的措施。
A、清除坡口及两侧的锈、油、水 B、按规定参数烘干焊条、焊剂
C、采用短弧焊 D、采用小线能量
99．（　D　)不是产生夹渣的原因。
A、焊层、焊道之间清渣不干净 B、焊接电流太小
C、焊接速度太快 D、未按规定参数烘干焊条、焊剂
100．下列缺陷一般除（　D　）外，均需进行返修。
A、焊缝表面有裂纹
B、焊缝表面有气孔、夹渣
C、焊缝内部有超过图样和标准规定的缺陷
D、深度不大于0.5mm、连续长度不大于100mm的咬边
101．对于壁厚大于、等于（　D　)mm的压力容器,采用碳弧气刨清除焊缝缺陷时，应进行预热.
A、20 B、30 C、40 D、50
102．(　C　)不是焊接缺陷返修次数增加引起的不利影响。
A、引起裂纹等缺陷 B、接头性能降低
C、焊接应力减小 D、会使金属硬化
103．(　A　）不是焊接检验的目的.
A、测定焊接残余应力 B、检验焊接接头的性能
C、确保产品的焊接质量 D、确保产品的安全使用
104．(　C　)不是超声波探伤的优点。
A、灵敏度较高 B、探伤周期短
C、判断缺陷性质准确 D、安全
105．(　　C）不是超声波探伤的缺点。
A、判断缺陷性质直观性差
B、对缺陷尺寸判断不够准确
C、要求探伤零件表面粗糙度较高
D、要求操作人员具有较高的技术水平和工作经验
106．在射线探伤胶片上呈单独黑点，外形不太规则，带有棱角，黑度较均匀的缺陷是（　C　)。
A、裂纹 B、气孔 C、点状夹渣 D、未熔合
107．在射线探伤胶片上呈宽而短的粗线条状,宽度不太一致的缺陷是(　D　)。
A、裂纹 B、气孔 C、未焊透 D、条状夹渣
108．我国射线探伤标准规定，焊缝质量分为四个等级，(　D　）是1级焊缝内允许存在缺陷。
A、裂纹 B、未熔合 C、未焊透 D、气孔
109．我国射线探伤标准规定，焊缝质量分为四个等级，3级焊缝内不允许有（　C　）.
A、气孔 B、夹渣
C、双面焊的未焊透 D、不加垫板单面焊的未焊透
110．射线探伤焊缝质量评定时的圆形缺陷是指长宽比≤(　B　）的缺陷。
A、2 B、3 C、4 D、5
二、判断题
111．( 对 ）刻苦钻研业务，重视岗位技能训练，认真学习专业知识,
努力提高自己的素质是焊工职业守则内容之一。
112．( 错 ）当零件图中尺寸数字前面有字母M时，表示数字是直径的尺寸。
113．（ 对 )铁素体是少量的碳和其他合金元素固溶于α—Fe中的固溶体.
114．( 对 ）碳的质量分数为4。3％的液态Fe-C合金,缓慢冷却到1148℃，从液体中同时结晶出两种固体，称为共晶反应.
115．( 对 ）材料在外力作用下抵抗永久变形和断裂的能力称为强度.
116．( 错 ）碳素结构钢的牌号采用屈服点的字母“Q”、屈服点的数值和质量等级、脱硫方式等符号来表示。
117．（ 对 ）导体电阻的大小与物质的导电性能即电阻率及导体的长度成正比，而与导体的截面积成反比。
118．( 错 ）有两个以上电阻在电路中连接在两个共同节点之间，叫做电阻并联，并联电阻的两端电位相同.
119．( 错 )交流电流表为扩大量程则应配用分流器.
120．（ 错 ）直流电压表使用时，电压表串联在被测电路上，电压表量程由表内串联的倍压电阻决定。
121．（ 错 )N是镍的元素符号，F是铁的元素符号。
122．（ 错 ）紫外线对眼睛的伤害与照射时间成反比，与电弧至眼睛的距离平方成正比。
123．( 对 ）焊工防护鞋的橡胶鞋底应经耐压5000V的耐压试验，合格后方能使用。
124．( 对 )氩弧焊要求氩气纯度应达到99。99％。
125．( 错 ）水平固定管对接组装时，组对间隙一般应上小下大。
126．( 错 ）采用碱性焊条焊接,由于碱性焊条抗裂性好，不必清理坡口及两侧的锈、水、油污。
127．( 错 )氩气瓶瓶体漆成铝白色并标有黑色“氩”字。
128．( 错 ）焊条电弧焊Y形坡口的坡口角度一般为30o.
129．( 错 )厚度12mm钢板对接，焊条电弧焊立焊,单面焊双面成形时，为防止角变形应预置反变形量一般为1o~2o.
130．（ 对 )埋弧自动焊当焊接速度过高时,则会造成未焊透，咬边，气孔等缺陷。
131．（ 对 )易燃物品钨极氩弧焊场所不得小于5m。
132．( 对 ）电阻焊焊接电阻率低的金属材料(如铜、铝及其使金）时,应选用较大功率的焊机焊接.
133．( 错 ）对焊机按工艺方法分有通用对焊和专用对焊机.
134．（ 对 )对焊机送进机构的作用是是使焊件同动夹具一起移动，并保证有所需的顶锻力。
135．（ 对 ）点焊焊点间距是为避免点焊产生的分流而影响焊点质量所规定的数值。
136．（ 对 ）微束等离子弧焊接一般要求垂直下降外特性的整流电源。
137．( 对 )穿透型等离子弧焊接，目前可一次焊透平焊位置厚度20mm对接不开坡口的钛板。
138．（ 错 )等离子弧焊焊接不锈钢、钛时，可用氮气作为保护气体。
139．( 错 )焊接速度越大,则线能量越大.
140．（ 对 ）母材和焊丝中的氧不是钢焊缝金属中氧的主要来源。
第 8 页 共 8 页
