沥青油毡瓦专项方案.doc

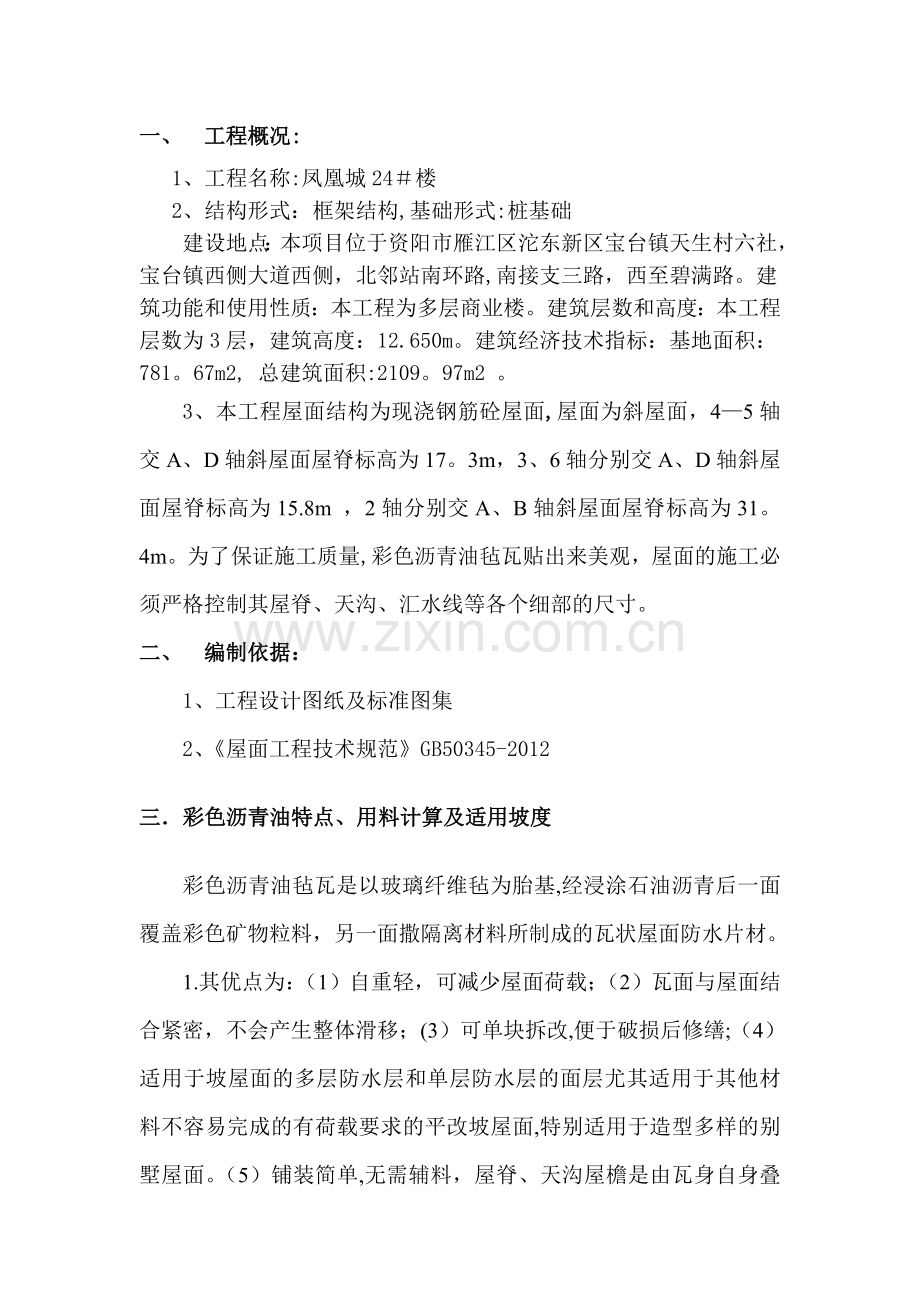

一、 工程概况:
1、工程名称:凤凰城24＃楼
2、结构形式：框架结构,基础形式:桩基础
建设地点：本项目位于资阳市雁江区沱东新区宝台镇天生村六社，宝台镇西侧大道西侧，北邻站南环路,南接支三路，西至碧满路。建筑功能和使用性质：本工程为多层商业楼。建筑层数和高度：本工程层数为3层，建筑高度：12.650m。建筑经济技术指标：基地面积：781。67m2, 总建筑面积:2109。97m2 。
3、本工程屋面结构为现浇钢筋砼屋面,屋面为斜屋面，4—5轴交A、D轴斜屋面屋脊标高为17。3m，3、6轴分别交A、D轴斜屋面屋脊标高为15.8m ，2轴分别交A、B轴斜屋面屋脊标高为31。4m。为了保证施工质量,彩色沥青油毡瓦贴出来美观，屋面的施工必须严格控制其屋脊、天沟、汇水线等各个细部的尺寸。
二、 编制依据：
1、工程设计图纸及标准图集
2、《屋面工程技术规范》GB50345-2012
三．彩色沥青油特点、用料计算及适用坡度
彩色沥青油毡瓦是以玻璃纤维毡为胎基,经浸涂石油沥青后一面覆盖彩色矿物粒料，另一面撒隔离材料所制成的瓦状屋面防水片材。
1.其优点为：（1）自重轻，可减少屋面荷载；（2）瓦面与屋面结合紧密，不会产生整体滑移；(3）可单块拆改,便于破损后修缮;（4）适用于坡屋面的多层防水层和单层防水层的面层尤其适用于其他材料不容易完成的有荷载要求的平改坡屋面,特别适用于造型多样的别墅屋面。（5）铺装简单,无需辅料，屋脊、天沟屋檐是由瓦身自身叠加完成。

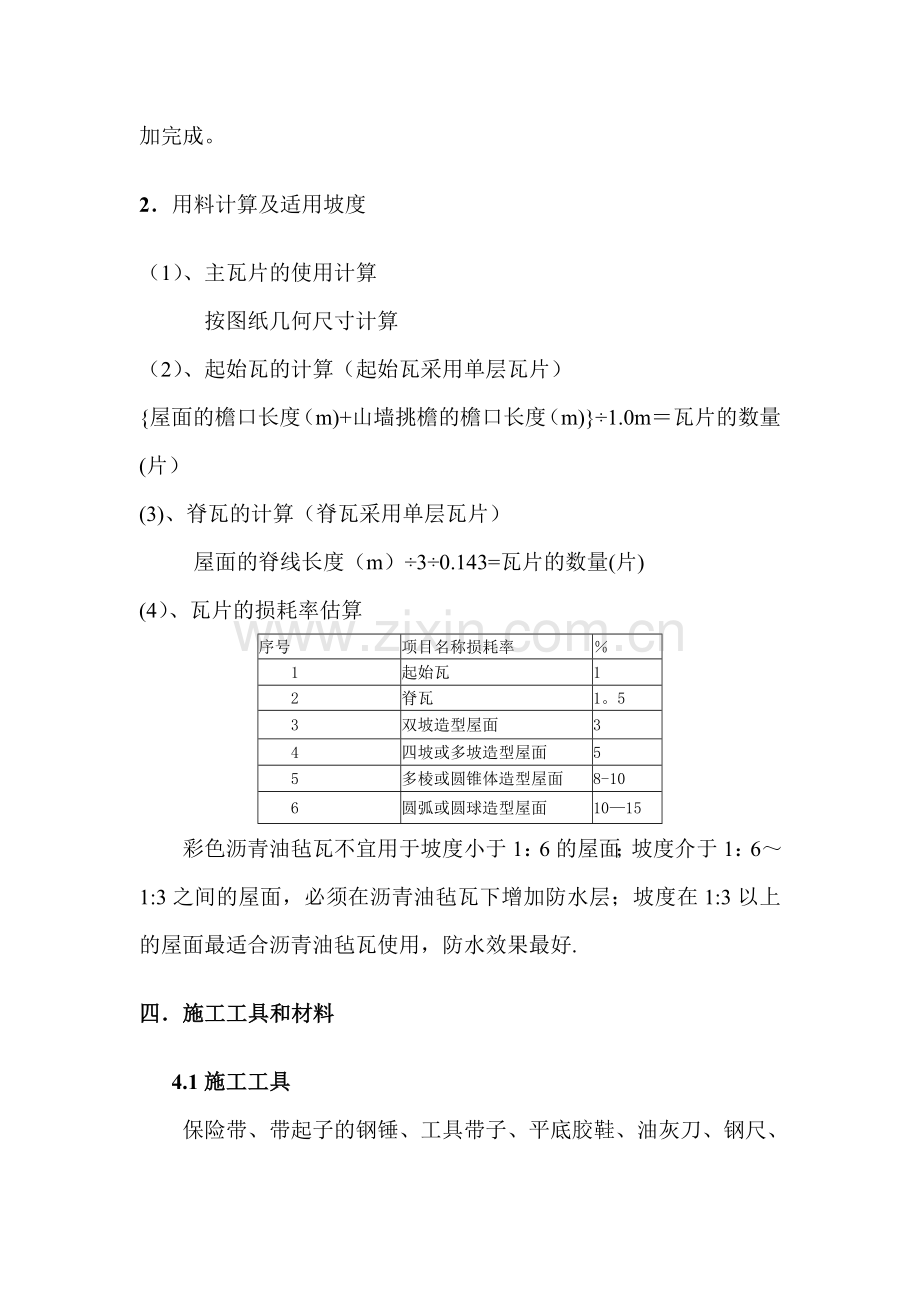

2．用料计算及适用坡度
（1）、主瓦片的使用计算
按图纸几何尺寸计算
（2）、起始瓦的计算（起始瓦采用单层瓦片）
{屋面的檐口长度（m)+山墙挑檐的檐口长度（m)}÷1.0m＝瓦片的数量(片）
(3)、脊瓦的计算（脊瓦采用单层瓦片）
屋面的脊线长度（m）÷3÷0.143=瓦片的数量(片)
(4）、瓦片的损耗率估算
序号
项目名称损耗率
％
  1
起始瓦
1
  2
脊瓦
1。5
  3
双坡造型屋面
3
  4
四坡或多坡造型屋面
5
  5
多棱或圆锥体造型屋面
8-10
  6
圆弧或圆球造型屋面
10—15
彩色沥青油毡瓦不宜用于坡度小于1：6的屋面；坡度介于1：6～1:3之间的屋面，必须在沥青油毡瓦下增加防水层；坡度在1:3以上的屋面最适合沥青油毡瓦使用，防水效果最好.
四．施工工具和材料
4.1施工工具
保险带、带起子的钢锤、工具带子、平底胶鞋、油灰刀、钢尺、汽油喷灯（热熔用)、剪刀、卷尺、裁纸刀、弹线盒、直角尺、橡胶垫.
4.2材料及使用功能
4.2.1彩色沥青油毡瓦：用于坡屋面大面积防水。
4。2。2彩色沥青油毡瓦脊瓦：用于坡屋面脊顶部位防水。
4。2.3附加专用油毡瓦：用于屋面异形部位做加强层或屋面异形部位封边。用于加强层的油毡一般用2～3mm厚的两面砂或两面膜的防水卷材。用于屋面异形部位封边的一般用4 mm厚一面砂一面片材的防水卷材。附加专用油毡瓦可用于铺垫层,处理施工基面明显不平的情况。
4。2。4改性沥青胶粘剂的作用一是将沥青油毡瓦粘结在一起，防止被大风破坏；二是涂在屋面排水沟等异形部位上,防止因雨水渗入沥青油毡瓦中而造成屋面渗漏。胶粘剂的使用分为点粘和条粘两种，起防风作用的粘结大部分用点粘，点粘的直径为20～40mm；起密封作用时采用条粘，条宽约30mm。
4。2.5镀锌钢钉(油毡钉):钉头直径为10mm，钉长25～32mm，钉入沥青油毡瓦中,钉头应平伏.
4.2.6材料进场及存放:沥青油毡瓦进场后按要求进行送检试验。沥青油毡瓦按不同规格颜色等级堆放，不应混杂,避免日晒、雨淋、受潮；材料在贮存、运输时应平放，必要时加盖毡布,高度不得超过15捆。
五．施工工艺原理
彩色沥青油毡瓦是利用沥青胶粘剂及镀锌钢钉将沥青油毡瓦层叠固定在坡屋面上起到装饰及防水的作用。施工工艺执行《屋面工程技术规范》GB50345—2004。
六．工艺流程及操作要点
6.1 工艺流程
清理基层→放线→刷沥青胶粘剂→铺钉彩色油毡瓦→检查验收→淋水试验
6。2　基层处理
6。2。1坡度:  通常彩色沥青油毡瓦用于坡度为20～60度的屋顶，对于坡度小于20度或大于60度的屋面，铺设时需做特殊处理。
6.2。2水泥砂浆找平层施工
  彩色沥青油毡瓦是一种柔性瓦片，基层的平整度会直接影响到瓦片铺设后的质量和外观效果,因此应严格控制水泥砂浆找平层的表面平整度.具体要求如下：
① 水泥：标号不低于425号。
② 配合比：1:3(水泥：砂)体积比。
③ 保温板表面找平层厚度为30mm。
④ 用2m靠尺检测：找平层表面平整度误差不大于5mm。
⑤ 找平层表面不得有疏松开裂，空鼓等现象。沥青油毡瓦的施工基层要平整， 2m范围内平整度偏差小于10mm；基层无起沙、空鼓，混凝土基层要求密实；分隔缝需用沥青胶填。
⑥ 边角处理：基层阴角、管根处应抹成八字角；屋脊处抹成圆弧。
6。3　施工难点及对策
由于坡屋顶造型多样、构造复杂;沥青油毡瓦几何形状规格和品种较多,屋面施工时，其几何图案控制及线脚控制是施工中的难点，是屋面宏观效果的关键.为确保施工质量，在做完屋面找平层后，施工人员应根据屋面实际尺寸对沥青油毡瓦进行预排,将不整齐的图案排在脊部及异形部位，并弹出沥青油毡瓦的横向、竖向位置控制线，以便在施工时调整沥青油毡瓦片。
6。4彩色沥青油毡瓦的安装
6.4.1彩色油毡瓦安装顺序
铺沟槽附加层→安装第一排油毡瓦→大面积安装→安装屋脊瓦
6.4.2单片彩色沥青油毡瓦安装方法:在距离瓦底边160~190mm处刷薄薄一层30mm宽沥青胶粘剂。在每片瓦的凸缘下刷沥青胶粘剂.此时沥青胶粘剂应稍稠（以不流淌为准）.在每个瓦口上方约50mm处钉一颗钉子.（图一）
6。4。3檐口第一层彩色沥青油毡瓦铺设时，将彩色沥青油毡瓦直边向外，以第一条线为基准铺设，铺设前基层必须满刷沥青胶粘剂.铺设后距檐口160mm水平线钉一排间距100mm的油毡钉,防止被强风破坏。垫层彩色沥青油毡伸出檐口不小于30mm(但要考虑外檐装饰作法)。
6.4.4铺第二层彩色沥青油毡瓦时，将彩色沥青油毡瓦直边向内,切掉半个瓦片,沿屋边对齐，瓦的凸缘必须骑在第一层瓦口顶端，瓦口正对在凸缘的中心位置，以保证拼出的图形美观.第二层彩色沥青油毡瓦的水平定位接口的上水平线要与所弹控制线对齐。第三层以上重复第二层铺法,直至铺到屋脊为止。（图二）
6.4.5彩色沥青油毡脊瓦多为长方形。铺设时短边在铺设方向上，要求屋面上的沥青油毡瓦必须铺到离屋脊很近，使暴露的瓦片进入离屋脊140mm范围内。要求脊瓦对准脊中心线,弯曲两侧使其形状与屋脊一致，相邻瓦片搭接150mm，在瓦片两侧各钉一颗钉子,每片脊瓦要求满刷沥青胶粘剂.
6.5屋面异形部位油毡瓦施工方法
屋面异形部位通常包括:屋面排水沟（阴角）、屋脊(阳角）、屋面变形缝、天窗、通气口等，这些地方最容易发生渗漏,更应认真处理。
6。5。1屋面排水沟
先在屋面排水沟铺设两层专用防水卷材，两侧屋面沥青油毡瓦搭接在这两层卷材上,互不衔接，露出屋面排水沟，称为暴露型屋面排水沟.具体做法如下：　　　
（1） 屋面排水沟自下向上铺一层专用防水卷材（如防水油毡或其他防水卷材)，宽度按实际排水沟宽度加工,卷材应铺过排水沟每边200mm，在屋檐口处切齐防水卷材。需纵向搭接时，上一层至少要覆盖下一层200mm,并在搭接处刷沥青胶粘剂。
（2） 铺设第二层专用防水卷材。在第一层防水卷材两侧各涂刷200mm宽的沥青胶粘剂，粘贴与彩色沥青油毡瓦颜色一致的1000mm宽防水卷材，并用钉子固定.
（3） 在屋面排水沟防水卷材上弹两条安装沥青油毡瓦的墨线，这两条墨线各距屋面排水沟中心100mm宽，从上至下每延长米向外扩张10mm。檐口处每条线距离排水沟中心最大距离为200mm ，暴露的屋面排水沟呈上窄下宽的喇叭状。
（4） 铺设沥青油毡瓦,沿墨线切掉多余的边角料,再用刀切去沥青油毡瓦靠墨线一侧的顶角,使尖角变为一短斜边,以免雨水渗入两侧沥青油毡瓦中，沿墨线外侧涂80mm宽的沥青胶粘剂，使沥青油毡瓦粘在屋面防水卷材上,用钉子固定，逐层由下向上安装。（图四a）
此外还有搭接型和编织型屋面排水沟，这两种方法特别适用于坡度大的屋面。(图四b、c)
　　　6。5。2屋面通汽管口
在通汽管处专用防水卷材剪成适当形状，热熔在通汽管口立壁上进行封闭。具体做法如下：
（1） 将通汽管口周围屋面、通气管口根部及立壁清理平整、干净，刷沥青胶粘剂各200mm宽。
（2） 剪一条宽330mm、长度比通气管口根部周长多150mm的专用防水卷材，沿通汽管口根部粘结一周固定（屋面和立壁各占165mm宽），钉在立面及屋面上的沥青油毡瓦至通气管口根部，并切去多余部分.
（3） 剪一条600宽、长度比通汽管口根部周长多150mm的防水卷材，颜色与屋面沥青的颜色一致,热熔贴在通汽管口的根部.要求封闭严密,表面平整，无空鼓。
6.6劳动力组织
对于本工程特点，其劳动力组织如下：管理人员2人,放线:2人, 架子工:2人,防水工：6人,一般三人一组配合施工。特殊情况按实际施工状况和施工工期适时考虑人力增加。
七．质量标准：
7。1 主控项目：
7。1。1 彩色油毡瓦的质量必须符合设计要求，检查出厂合格证，质量检验批报告；
7。1。2 彩色油毡瓦所用固定钉必须钉平、钉牢，严禁钉帽外露油毡瓦表面。
7.2 一般项目：
7.2.1 铺设方法正确,油毡瓦之间的对缝上下不得重合，脊瓦与两坡面油毡瓦搭盖宽度每边不小于 100mm；脊瓦与脊瓦的压盖面不小于脊瓦面积的 1/2;油毡瓦在屋面与突出屋面结构的交接处铺贴高度不小于 250mm。
7.2.2 彩色油毡瓦应与基层紧贴，瓦面平整，檐口顺直，如为混凝土基层，油毡瓦应用专用的水泥钢钉与冷沥青玛蹄脂粘结固定在混凝土基层上;如为木基层，铺瓦前应在木基层上铺设一层沥青防水卷材垫毡，用油毡钉铺钉，钉帽应盖在垫毡下面。
7.2。3 泛水做法应符合设计要求,顺直整齐,结合严密，无渗漏。
八．成品保护：
8.1屋面属非上人屋面，严禁在瓦屋面上行走及堆放材料。
8.2施工人员在已做完的防水屋面行走时，应垫木板等防护材料。
8。3施工时注意沥青胶不得沾染外墙面、檐口及门窗等已完工部位。
8.4天沟、变形缝、下水口等处应及时清理,不得有杂物堵塞。
8.5避雷线网固定要符合构造要求，防止渗漏。
九．安全与环境:
9。1彩色沥青油毡瓦胶粘剂属于易燃品，存放地及施工现场严禁烟火，并备用灭火器.
9。2卷扬机操作工应持证上岗。
9。3屋面临边应有护栏及竖挂安全网进行围挡。
9。4 胶粘施工时操作人员须戴口罩、手套.
9。5大坡度屋面作业必须设置上下人走道。
9.6高空作业时,特别在檐口、高低跨及架子上作业时，必须系好安全带,按规定戴好安全帽，防止高空坠落。
9.7严禁酒后作业，严禁在施工现场打闹嬉戏。
