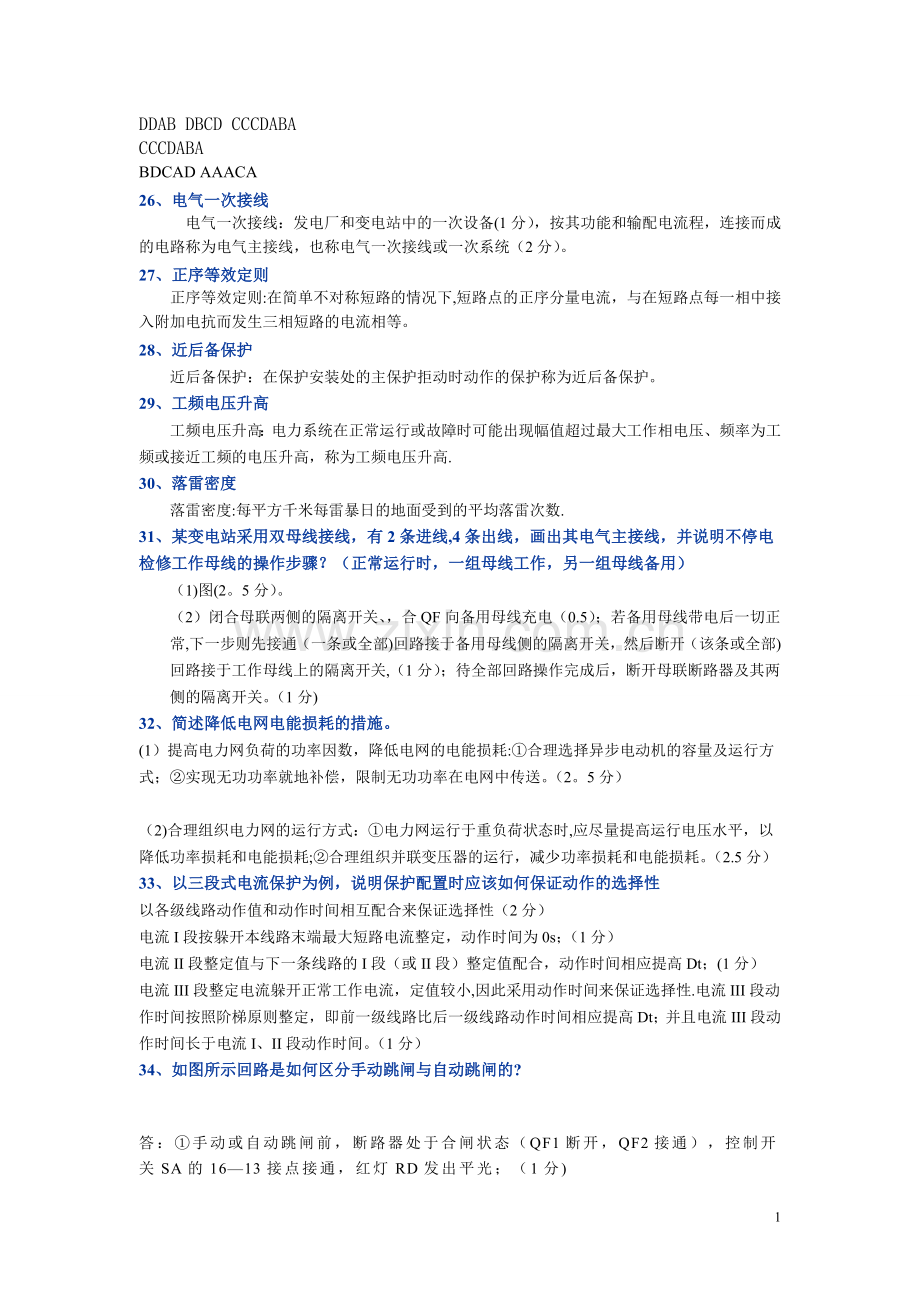

电气工程基础试卷.doc

DDAB DBCD CCCDABA
CCCDABA
BDCAD AAACA
26、电气一次接线
电气一次接线：发电厂和变电站中的一次设备(1分），按其功能和输配电流程，连接而成的电路称为电气主接线，也称电气一次接线或一次系统（2分）。
27、正序等效定则
正序等效定则:在简单不对称短路的情况下,短路点的正序分量电流，与在短路点每一相中接入附加电抗而发生三相短路的电流相等。
28、近后备保护
近后备保护：在保护安装处的主保护拒动时动作的保护称为近后备保护。
29、工频电压升高
工频电压升高：电力系统在正常运行或故障时可能出现幅值超过最大工作相电压、频率为工频或接近工频的电压升高，称为工频电压升高.
30、落雷密度
落雷密度:每平方千米每雷暴日的地面受到的平均落雷次数.
31、某变电站采用双母线接线，有2条进线,4条出线，画出其电气主接线，并说明不停电检修工作母线的操作步骤？（正常运行时，一组母线工作，另一组母线备用）
（1)图(2。5分）。
（2）闭合母联两侧的隔离开关、，合QF向备用母线充电（0.5）；若备用母线带电后一切正常,下一步则先接通（一条或全部)回路接于备用母线侧的隔离开关，然后断开（该条或全部)回路接于工作母线上的隔离开关,（1分）；待全部回路操作完成后，断开母联断路器及其两侧的隔离开关。（1分)
32、简述降低电网电能损耗的措施。
(1）提高电力网负荷的功率因数，降低电网的电能损耗:①合理选择异步电动机的容量及运行方式；②实现无功功率就地补偿，限制无功功率在电网中传送。（2。5分）

（2)合理组织电力网的运行方式：①电力网运行于重负荷状态时,应尽量提高运行电压水平，以降低功率损耗和电能损耗;②合理组织并联变压器的运行，减少功率损耗和电能损耗。（2.5分）
33、以三段式电流保护为例，说明保护配置时应该如何保证动作的选择性
以各级线路动作值和动作时间相互配合来保证选择性（2分）
电流I段按躲开本线路末端最大短路电流整定，动作时间为0s；（1分）
电流II段整定值与下一条线路的I段（或II段）整定值配合，动作时间相应提高Dt；(1分）
电流III段整定电流躲开正常工作电流，定值较小,因此采用动作时间来保证选择性.电流III段动作时间按照阶梯原则整定，即前一级线路比后一级线路动作时间相应提高Dt；并且电流III段动作时间长于电流I、II段动作时间。（1分）
34、如图所示回路是如何区分手动跳闸与自动跳闸的?

答：①手动或自动跳闸前，断路器处于合闸状态（QF1断开，QF2接通），控制开关SA的16—13接点接通，红灯RD发出平光；（1分)

②当值班人员手动操作使断路器跳闸后（QF1接通,QF2断开)，控制开关处在“跳闸后"位置，SA的10—11接点接通，绿灯GN发出平光，指示断路器在分闸状态。（2分）
③当断路器由继电保护动作自动跳闸后，控制开关仍处在原来的“合闸后"位置，而断路器已经跳开，两者的分合闸位置不一致，此时绿灯GN经SA的9—12接点接至闪光电源小母线+WF上，所以绿灯闪光，以引起值班人员的注意.（2分）
35、含有铁芯元件的回路中为什么会出现铁磁谐振过电压？
35答：电力系统正常运行时呈感性。（1分)
当外界扰动使电流增大时，铁芯元件磁饱和,L下降.当L下降到感抗与容抗接近或相等时就出现铁磁谐振过电压。（3分）
即使外界扰动消除，铁磁谐振过电压仍会存在。（1分）
36、变电站的雷害来源有哪些？说明其防雷的基本措施。
答:变电站的雷害来源主要有直击雷及沿导线入侵波过电压。（2分）对于直击雷采用避雷针（线）保护，但在选择安装地点时要注意安全距离，对于入侵波过电压,采用避雷器保护，但要注意避雷器安装地点与被保护设备间的距离不能超过允许值并加进线保护段。（3分）
37、如图所示网络,变压器参数为=16000kV×A，D=21kW，％=0。85，D=85kW，%=10.5,变比K=110kV/11kV;10kV线路参数为r0=0.65W/km，x0=0.33W/km；变压器高压侧电压为115kV；负荷=(11+j4.8）MV×A，=（0。7+j0.5）MV×A。试求c点电压。
37解：（1）各元件参数（2分）

变压器:KT＝110/11＝10

10kV线路:

(2)等值电路(2分）

(3)功率分布计算（3分)

10kV线路：

变压器支路:

（4）电压计算（3分）

38、如图所示电力系统，各元件参数标么值如下：
发电机：＝50MV×A,E=1.1,=0。2，=0。3;
变压器：＝60MV×A，％=10。5；=20W；
变压器：＝30MV×A，％=10。5;
每回线路：100km，=0。4W/km，=0.8W/km。
取=60MV×A,求：
（1)k点短路的冲击电流;
(2）通过计算说明，k点发生何种类型的短路时流经变压器中性点的电流最大?
38、解：（1）参数计算（2分)

发电机：

变压器:

变压器:

输电线路：

（2)求k点短路的冲击电流(4分)

等值电路如图

（3）负序和零序等值电路如图（4分）

流经变压器中性点的电流即为零序电流。三相短路、两相短路的零序电流为0,因此只计算单相接地短路、两相接地短路。

单相接地短路:

两相接地短路:

可见，当k点发生两相接地短路时流经变压器中性点的电流最大。
39、某升压变电所有一台变比＝（121±2×2.5%）kV/10.5kV的变压器，归算到高压侧的变压器阻抗为=(2。44+j40）Ω，变压器的最大负荷为=（28+j14）MV×A，最小负荷为=(10+j6)MV×A。高压母线要求为顺调压，当低压母线电压保持为11kV时,试选择变压器分接头.
39、解：(1)由题意，作出等值电路如图所示,且有（2分）

＝110×102.5%＝112.75kV，＝11kV

＝110×107。5%＝118。25kV，＝11kV

(2)最大负荷及最小负荷时变压器的电压损耗为（2分）

（kV）

（kV）

（3)按最大和最小负荷情况选变压器的分接头电压（2分）

（kV)

（kV）

（4）取平均值（2分）

（kV）

选择最接近的分接头电压114。95kV,即121－5％的分接头，KT＝114。95/10。5＝10.948

（5）按所选分接头校验高压母线的实际电压(2分）

＝KT－△＝11×10.948－5.573＝114。855kV＞112.75kV

＝KT－△＝11×10.948－2。236＝118。192kV＜118.25kV

所选分接头能满足调压要求。
回
以上是05—06年试卷华科大
06—07试卷华科大
AAC AB BDBCA DDADB DADDB DCCBB
ABBD
BCADDADB DADDB DCCBB
DADB
DADD
BDCCBB
26、电力网
电力网:由输电线路和变压器构成的网络，完成电力输送和分配功能。
27、短路功率
27、短路功率：短路电流有效值乘以短路处的正常工作电压（一般采用平均额定电压).即:
28、展开接线图
28、展开接线图：展开接线图是将每套装置的有关设备部件解体,（1分）按供电电源的不同分别画出的电气回路接线图，如交流电流回路、交流电压回路和直流回路分开表示等.（1分）用来说明二次回路的动作原理。（1分)
29、操作过电压
29、操作过电压:由于断路器正常操作或发生故障，使系统运行状态发生突然变化，导致系统内部电容元件和电感元件之间电磁能量的相互转换，由此而产生的过电压称为操作过电压。
30、耐雷水平
30、耐雷水平:雷击时绝缘不发生闪络的最大雷电流幅值，以kA为单位。
31、什么叫做接地?接地方式包括哪几种？
31答：（1）为了保证电力网或电气设备的正常运行和工作人员的人身安全，人为地使电力网及其某个设备的某一特定地点通过导体与大地作良好的连接,称作接地。（2.5分)

(2)这种接地包括：工作接地、保护接地、保护接零、防雷接地和防静电接地等。（2。5分）
32、在电气主接线中，加装旁路母线有何作用？如果某变电站有2条进线、4条出线，采用双母线带旁路接线，试画出该变电站的主接线图。
32 答：1)加装旁路母线的目的，是检修进出线断路器时，可以不中断该回路的供电（2分）.

（2)图（3分）。
33、提高导体最大允许载流量的措施有哪些？
33 答:采用电阻率小，散热面积、散热系数大的材料（3分)和散热效果好的布置方式。(2分）
34、电力系统发生三相短路后0.01s的短路电流Ik0。01s和0.1s的短路电流Ik0。1s相比，哪个电流大？为什么？
34 答：Ik0。01s³Ik0。1s(2分）

若不存在短路电流的非周期分量，则Ik0。01s＝Ik0.1s;(1分）

若存在短路电流的非周期分量,在0。01s时短路电流的非周期分量衰减小，而在0。01s时短路电流的非周期分量衰减大，因此Ik0。01s>Ik0。1s。（2分）
35、什么叫电流继电器的动作电流？调节电磁型电流继电器的动作电流有哪些方法？
35 答:（1）能使继电器动作的最小电流称为继电器的动作电流，用Iop表示（2分）.
（2）动作电流公式为，由此式可知，动作电流可以用下面几种办法调节：改变线圈匝数，改变弹簧的反作用力矩，改变磁阻（一般通过改变磁路的气隙改变磁阻).（3分）
注：不写公式不扣分
36、切除带负载的变压器时会产生过电压吗?为什么?
36 答：不会。（2分）
切除带负载的变压器时，断路器通常在工频电流自然过零时切断电弧，此时变压器励磁电感中的储能很小，因此不会产生过电压。(3分）
37、一条额定电压为500kV的输电线路，长250km，,，，线路首端电压为520kV。若线路末端空载，试求线路末端的电压和电压偏移。
37解：线路参数 R=250×0.026=6。5W

X=250×0.28=70W

B=250×3.91×10-6=9。775×10—4s

作出p型等值电路.(4分）

⑴ 若线路末端空载

线路末端电压

（4分）

⑵ 线路末端电压偏移

（2分）

注:不计算电压损耗,作近似计算不扣分。
38、如图所示电力系统，当取基准值=60MV×A,时，各元件参数标么值如下：发电机G：＝1，＝0.06，=0.07，=0.02；变压器:=0.105；变压器：=0.105,=0.2；线路L：==0。18，=0.54。若k点发生a相接地故障。求：
（1）k点a相短路电流的有名值。
（2)k点b相电压有名值3002
38解：⑴ k点发生a相短路时的各序网络如下图所示 （4分）

a相接地时

（3分）

⑵ 各序电压

（3分)
39、图示降压变电所有两台同型号的变压器，变比为110×(1±2´2.5％）kV/11kV，归算到高压侧单台变压器的阻抗为＝6＋j120Ω.变电所的最大负荷＝(40＋j30)MV×A，最小负荷＝（30＋j22)MV×A，低压10kV母线电压要求为逆调压.若变电所高压侧保持为115kV不变,试配合变压器分接头选择,确定用电力电容器作无功补偿装置时的无功补偿容量。
39解：1）根据题意，有:（2分）

两台变压器并联运行时的总阻抗：Z＝ZT/2＝3＋j60Ω

逆调压： U1max＝115kV,U2max＝10×105%＝10。5 kV

U1min＝115kV，U2min＝10×100%＝10 kV

2)未补偿时变电所低压母线归算到高压侧的电压 （2分）

(kV)

（kV）

3）最小负荷时，将电容器全部切除，选择分接头电压 （2分）

（kV）

选最接近的分接头112。75kV，即110（1＋2.5％)的分接头，则 KT＝10.25

4)按最大负荷时的调压要求,确定电力电容器的容量 (2分)

(Mvar）

5）取补偿容量为17Mvar,验算低压母线实际电压 (2分）

（kV）

＜10.5（kV）

（kV）

＞10(kV)

所选电力电容器补偿容量满足调压要求。
07—08年度试卷华中科大
21．何谓电力系统?其中各部分的作用是什么？
21．答:由发电厂内的发电机、电力网内的变压器和输电线路以及用户的各种用电设备，按照一定的规律连接而组成的统一整体，称为电力系统。(2分）
作用：发电机生产电能；变压器变换和分配电能;输电线路输送电能；用电设备消费电能.（3分)
22．某电厂有两台单元接线的发电机组，四回出线,采用典型双母线带旁路接线。试画出电厂主接线图。
22．答：参见教材第67页图3－17.
评分要点： ①双母线及母联回路;(2分）
②旁路母线及旁路回路路；（1分）
③两条发电机回路及四条出线回路.（2分）
23．图示电力系统，若k点发生单相接地短路，试作出其零序等值网络
23．答：（最高5分,最低0分）

1) 全部正确得5分；

2) 少一个元件电抗扣1分;

3) 未标出零序电压扣1分；

4) 多发电机G支路扣1分;

5) 多线路L支路扣1分。

24．试简述电气设备选择的一般条件.
24．答:电气设备应能满足正常、短路、过电压和特定条件下安全可靠的要求,并力求技术先进和经济合理。通常电气设备选择分两步:

1）按正常工作条件选择,即：①电器允许的最高工作电压不应小于所在电网的工作电压；（1分)②电气设备长期工作允许的电流应不小于该回路在各种合理的运行方式下的最大持续工作电流.(1分)③其次,按环境条件对电器和导体进行额定值的修正。（1分）选择电器时，还应考虑电器安装场所得环境条件，如户内、户外、海拔、地震等;
2）按短路情况校验热稳定和动稳定。①由电气设备厂家提供得热稳定电流和热稳定时间计算出得热效应应不小于回路短路电流产生得热效应，即应满足热稳定性；(1分)②短路冲击电流通过电器产生得电动力应不超过厂家得规定，即应满足动稳定性。（1分）
25．下图所示简单电力系统拟配置相间短路的电流保护。请给出图中各处（1QF、2QF和3QF）应配置的电流保护,并给出各电流保护的动作时间(取Δt＝0。5s）。
25．答：

①3QF处：定时限过电流保护，tIII3＝0s(1分）

②2QF处:无时限电流速断保护＋定时限过电流保护；（1分）tI2＝0s,tIII2＝1s(1分）

③1QF处：无时限电流速断保护＋带时限电流速断保护＋定时限过电流保护；(1分）tI1＝0s，tII1＝0.5s，tIII1＝1s（1分)

评分说明：3QF处多配置I、II段不得分.2QF处多配置II段不得分。
26．如图所示二次回路图中，红灯RD有何作用?
26．答:
⑴ RD发平光，标识断路器处于合闸位置;（2分)

⑵ RD发红色闪光,标识断路器自动合闸;(1分）
⑶ RD发平光或闪光，标识熔断器正常;（1分）
⑷ RD发平光或闪光，标识跳闸回路完整；（1分）
27．切除空载线路产生过电压的根本原因是什么？简要说明其理由。
27．答：原因：是由于切除空载线路时，开关触头两端恢复电压较高，如果引起开关电弧重燃就将产生过电压.
物理过程：（1）在切除空载线路时，当开关触头息弧后,由于线路为容性负载，在电流过零息弧时电压为最大值,息弧后线路电压基本保持不变，而电源电压按余弦规律变化,半个工频周期后，开关触头两端恢复电压可以达到两倍工频电压，如果产生电弧重燃就将产生过电压;（2）当电弧重燃后，由于线路上稳定状态和初始状态不一样，将产生过度过程,因而产生过电压,其过电压估算的基本方法为： 2×稳态电压－初始电压.当发生电弧多次重燃后，将产生较高的过电压。（也可用图例来说明)
28．铁磁谐振过电压产生的必要条件是什么？其有何基本特点？
28．答：要点：必要条件：ωL 〉 1/ωC
特点：(1）产生相位反倾；（2）谐振可以在很大参数范围
内产生；（3）一般在空载或轻载时产生。
29．一条额定电压为110kV的输电线路,长100km，r0=0.15Ω/ km，，x0= 0.4Ω/ km,，b0=2。74×10-6S/km，已知线路末端负荷为20MW，cosj=0.8，线路始端电压保持为116kV，试求线路末端的电压偏移和线路的输电效率。（10分)
29．（共10分）解:

1) （3分）参数计算，画出等值电路

R＝r0 l＝0.15×100=15Ω X＝x0 l＝0.4×100＝40Ω

B＝b0 l＝2.74×10-6×100＝2.74×10—4 S

2） （4分）取Ui＝UN,计算功率分布

SLD＝PLD＋jPLDtgφ＝20＋j20×0。75＝20＋j15MV。A

ΔSy＝－jBUN2/2＝－j2。74×10-4×（110）2/2＝－j1。66MV.A

S2＝SLD＋ΔSy＝20＋j15＋（－j1.66)＝20＋j13。34MV.A

MV。A

S1＝S2＋ΔS＝20＋j13.34＋0。716＋j1。91＝20.716＋j15。25MV.A

SA＝S1＋ΔSy＝20.716＋j15.25－j1.66＝20。716＋j13。59MV。A

3) （3分）U1＝116kV，计算末端电压偏移和输电效率

kV

末端电压偏移＝

输电效率＝
30．如图所示网络，母线N空载，各元件的参数已标于图中。试计算当k点发生三相短路时，短路点的短路冲击电流、短路容量和母线M的残余电压（有名值）.（15分)
30．(共15分）解:

1） （4分）取Sd＝100MV。A，Ud＝Uav，各元件电抗标幺值计算如下:

发电机：X1＝X2＝0。12×100/25＝0.48

E²1＝E²2＝10。5/10。5＝1。0

变压器：X3＝X4＝0.105×100/20＝0。525

电抗器：

2) （4分）等值网络如右图所示。网络化简：

Xk1＝X1＝0.48

Xk2＝X2＋X5∥（X3＋X4）＝0。48＋0.655∥(0.525＋0.525)＝0.883

3) （2分）起始次暂态电流计算:

G1提供的电流为：I ²1＝E²1/ Xk1＝1/0。48＝2。083

G2提供的电流为：I ²2＝E²2/ Xk2＝1/0.883＝1.133

4) （2分）冲击电流计算:

短路处的基准电流为： kA

ish＝kA

5) （1分)短路容量：S²＝I ²Sd＝（2.083＋1。133）×100＝321.6MV.A

6） （2分）流过母线M的电流为：

I ²M＝I ²2 X5/（X3＋X4＋X5）＝1.133×0。655/（0。525×2＋0。655)＝0.435

母线M的残余电压：UM＝UavM I ²M X3＝115×0.435×0.525＝26.26 kV

或 （＝121×0.435×0.525＝27.63 kV）
31．如图所示网络，变压器归算到高压侧的参数为ZT＝(2.4＋j40)W,变压器有5个分接头（110±2×2。5％）kV；10kV线路参数为r0＝0.65W/km，x0＝0.33W/km；变压器高压侧电压维持为110kV不变；最大负荷SLDBmax＝（20＋j12）MV·A,SLDCmax＝（0。6＋j0。48）MV·A，最小负荷SLDBmin＝（10＋j6）MV·A，SLDCmin＝(0.3＋j0.18）MV·A.若C点电压偏移要求不超过±5％，且负荷SLDB要求B母线电压维持在10。2～10.8kV，试选择变压器分接头。（提示：首先应根据负荷SLDB和SLDC的调压要求确定母线B的调压要求）(15分)
31． （共15分)解：

⑴ （6分）确定B点的调压要求：

ZL＝（0。65＋j0.33)×5＝3。15＋j1。65W

kV

kV

C点负荷对B点电压要求为： （9。5＋0.27）～(10.5＋0。12）kV＝9。77~10。62kV

B点电压允许变化范围是：（9。77～10。62）∩ （10。2~10.8） ＝10。2～10.62kV

⑵ （7分）选变压器分接头

SBmax＝SLDBmax＋SLDCmax＝20＋j12＋0.6＋j0。48＝20。6＋j12。48MV.A

SBmin＝SLDBmin＋SLDCmin＝10＋j6＋0。3＋j0。18＝10。3＋j6。18MV。A

kV

kV

kV

kV

kV

选择最接近的分接头110×（1＋2.5％)＝112.75kV，变比K＝112。75/11=10。25

⑶ （2分）校验： kV＞10.2kV

kV＜10。62kV

满足调压要求.
1。
现代电力系统由哪些部分组成
?
答
:
电力系统是由发电厂、输电系统、配电系统和负荷组成的整体
。
2.
三相导线损耗与哪些参数有关
?
答
：I
为线路电流
,RL
为单回路电阻
,P
为三相线路的输送功率
，
ρ
为导线电阻率，
l
为导线长度，
S
为导线截面积，
cos
φ
为负载功率因数，
UN
为三相线路的线电压.
假定
P，l
，
cos
φ
及
ρ
已经确定，那么线损就由截面积和线电压决定。
3。
电力系统有哪些发展趋势，其优点有哪些？
1。
能源开发与环境保护的协调
2.
电源结构的优化配置
3.
灵活交流输电与新型直流输电
4.
现代能量管理系统
5.
电能质量新标准
6.
电力市场的兴起
4。
解释电力系统基本参量的含义。
答：
1
总装机容量——系统中所有发电机组额定有功功率的总和,以兆瓦（
MW
）计。
2
年发电量——系统中所有发电机组全年所发电能的总和，以兆瓦时（
MW。h
）计.
3
最大负荷——指规定时间
（一天、
一月或一年）
内电力系统总有功功率负荷的最大值,
以兆瓦（
MW
)计。
4
年用电量-—接在系统上所有用户全年所用电能的总和，以兆瓦时(
MW.h
）计。
5
额定频率——我国规定的交流电力系统的额定频率为
50
赫（
Hz
）
。
6
最高电压等级-—,
指电力系统中最高电压等级的电力线路的额定电压，
以千伏
(
KV
）
计.
5.
说明用电设备、线路、发电机与变压器的额定电压之间的关系。
答：
各用电设备的额定电压取与线路的额定电压相等.
发电机的额定电压将比线路额定电压
高出
5％
。变压器一次测额定电压取等同于用电设备额定电压。变压器二次侧额定电压应较
线路额定电压高
5%
。直接与发电机相连的升压变压器一次测额定电压取等于发电机额定电
压。
6.
电力系统中性点接地方式有哪些，并画出示意图。
答：中性点直接接地、不接地或经电抗器接地
7.
电力负荷分为哪三级，并简述之.
答:一级负荷，对一级负荷中断供电,将可能造成生命危险、设备损坏、破坏生产过程、使
大量产品报废，给国民经济造成重大损失，使市政生活发生混乱。
二级负荷，对二级负荷停止供电，将造成大量减产，交通停顿，使城镇居民生活收到影
响等。
三级负荷，不属于一、二级负荷的其他负荷。
8.
电力系统运行特点有哪些？
答：
1.
电能目前还不能大量存储；
2.
电力系统的暂态过程非常迅速；
3。
供电中断有可能给国民经济和人民生活造成重大损失；
4.
对电能质量（电压和频率）的要求十分严格，偏离规定值过多时，将导致产生废品，
损坏设备，甚至出现从局部范围到大面积停电.
9。
电力系统中储能元件有哪些，并简述之。
答:
1。
电容；电容元件是表征产生电场、储存电场能量的元件。
2。
电感;电感元件是表征产生磁场、储存磁场能量的元件。
10。
电能质量衡量指标是什么
？
并简述之
.
答
：
频率、电压和波形是电能质量的三个基本指标
。
系统频率主要取决于系统中有功功率的平
衡。
发电出力不足使系统频率偏低。
节点电压主要缺觉与系统中无功功率的平衡,
无功不足，
则电压将偏低.
波形质量问题由谐波污染引起，
非线性负荷从电网中吸收非正弦电流，
引起
电网电压畸变.电压波形质量用畸变率是否超过规定值来衡量。
11。
已知
U\I
，写出复功率
S
表达式。
答:
12。
对称三相电流含义,对称三相负荷含义。
答：对称三相电流含义
;
电流相同，相位差
120
°，对称三相负荷含义:负载相同
13。
负荷曲线用哪些形式来描述？
答：
1
、日负荷曲线,是指电力系统负荷在一日
24
小时内变化的规律。
2
、年最大负荷曲线,它描述一年从
1
月
1
号起至年终系统逐日或逐月的系统总和最大
负荷变化的情况。
3
、年持续负荷曲线，是电力系统全年负荷按其大小及其持续运行时间（小时数）的顺
序排列而成。
14。
架空线主要由哪些元件组成，并简述个部分作用。
答：由导线、避雷针、杆塔、绝缘子和金具组成。
1
、导线的作用是传导电流，输送电能;
2
、
避雷线的作用是把雷电引入大地,
以保护电力线免遭雷击而引起过电压对线路及电气
设备的绝缘破坏；
3
、绝缘子使导线和杆塔之间进行绝缘;
4
、金具用以支撑、连接导线,使导线固定在绝缘子上，并保护导线、避雷线及将绝缘子
固定在杆塔上；
5
、杆塔用来支撑导线和避雷线，使导线与导线间、导线与地之间保持一定绝缘距离.
15。
基准值选择原则,在计算短路电流时，选择标幺值计算的优点。
答：基准值选择原则：计算标幺值工作量最小。
某一物理量的基准值选择必须与各物理量的实际值量纲具有相同的单位。
16.
什么是发电机的失步，失步由什么引起的。
交流发电机的转子的转速始终和同步转速
n=60f/p
相等，
如果因为故障等原因两者不相
等时，称之为失步
在
δ
〉90
°的情况下，
δ
增加，
dp/d
δ
<0,
电磁转矩下降，使
δ
继续增加，最后导致发电
机失步.
17。
电弧是什么产生的
产生电弧的原因:
触头在分断电流时,触头本身及触头周围的介质中含有大量可被游
离的电子，在外加电压足够大时，产生强烈的电游离而发生电弧。
18.
交流电弧的特性是什么
1.
交流电弧存在自然暂时熄弧点；
2.
交流电弧有动态伏安特性、
19。
熄灭交流电弧的基本方法有哪些
1。
采用新型介质熄弧；
2。
利用气体或油吹到电弧;
3.
采用多断口灭弧;
4。
采用特殊金属材
料作为灭弧触头;
5。
采用并联电阻；
6。
其他措施
20.
断路器、负荷开关、隔离开关、熔断器的作用,并分析各自的优点
1
.
断路器又叫高压开关,它是变电所的重要设备之一,它不仅可以切断与闭合高压电路
的空载电流和负载电流，
而且当系统发生故障时，
它和保护装置、
自动装置相配合，迅速地
切除故障电流，以减少停电范围，防止事故扩大，保证系统安全运行.
2.
隔离开关是在分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置.
隔
离开关隔离开关是高压开关电器中使用最多的一种电器，
顾名思义,
是在电路中起隔离作用
的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高,对变电所、
电厂的设计、
建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力,
只能在没有负
荷电流的情况下分、合电路
3.
高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器,
高压负荷开关
常与高压熔断器串联配合使用；用于控制电力变压器.高压负荷开关具有简单的灭弧装置，
因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，
所以它一般与高压熔
断器串联使用，借助熔断器来进行短路保护。
4。
熔断器是起过流保护的，其实就是一个有灭弧装置的保险丝
；
21.
解释高压断路器的基本参数的含义
1。
额定电压
Un
—-保证断路器正常长期工作的线电压（标称电压)
，以
kV
为单位.
2。
额定开断电流
Inbr
—-在额定电压下断路器能开断而不致妨碍其继续工作的最大短路
电流,单位为
kA
。
3.
额定电流
In
——断路器允许长期通过的最大工作电流，以
A
为单位
4。
热稳定电流
Ith
-—在某一规定的短时间
t
内断路器能耐受的短路电流热效应所对应的
电流值,以
kA
为单位
5。
动稳定电流
Ies
——断路器在关合位置时能允许通过而不致影响其正常运行的短路电
流最大瞬时值，以
kA
为单位
6。
额定短路关合电流
Incl
——断路器在额定电压下用相应操动机构所能闭合的最大短路
电流，单位为
kA
7.
开断时间
tbr
——断路器的操动机构接到分闸指令起到三相电弧完全熄灭为止的一段
时间,它包括断路器的分闸时间和燃弧时间两部分.
8.
合闸时间
tel
-—处于分闸位置的断路器从接到合闸信号瞬间起到断路器三相触头全
接通为止所经历的时间
22。
发电厂和变电所有哪些设备？
在发电厂和变电所中发电机、变压器、断路器、母线隔离开关以及线路等相互之间连接
23.
通常发电厂和变电所的电气主接线应满足下列基本要求：
1。
可靠性；
2.
灵活性、方便性、适合性；
3.
经济性；
4。
简化接线；
5。
标准化
24。
输电网接线基本要求：
1。
输电网要满足电源送出要求和稳定可靠的供电能力，
以适用电力市场流通及消费的需要。
2
输电网要有一定的裕度和应变能力
3。
输电网运行要灵活、经济、线损及成本应相对较低
4,
输电网接线简明，层次清晰
5，
网络接线要合理
6。
潮流流向应合理，避免网内环流
25。
负载率：变压器实际供给的最大负载与其自身的额定容量之比。大于过负荷，小于欠负
荷
26。
保证隔离开关“先通后断”或在等电位状态下进行操作,不能用作操作电器断开电路.
第一章
26、 电气一次接线:发电厂和变电站中的一次设备(1分)，按其功能和输配电流程，连接而成的电路称为电气主接线，也称电气一次接线或一次系统（2分)。

27、正序等效定则：在简单不对称短路的情况下，短路点的正序分量电流，与在短路点每一相中接入附加电抗而发生三相短路的电流相等。
28、 近后备保护：在保护安装处的主保护拒动时动作的保护称为近后备保护。

29、 工频电压升高：电力系统在正常运行或故障时可能出现幅值超过最大工作相电压、频率为工频或接近工频的电压升高，称为工频电压升高。

30、 落雷密度：每平方千米每雷暴日的地面受到的平均落雷次数。

31、某变电站采用双母线接线，有2条进线，4条出线，画出其电气主接线,并说明不停电检修工作母线的操作步骤？（正常运行时,一组母线工作,另一组母线备用）
31答:（1)图(2.5分）。
（2）闭合母联两侧的隔离开关、，合QF向备用母线充电（0.5）；若备用母线带电后一切正常,下一步则先接通（一条或全部）回路接于备用母线侧的隔离开关，然后断开(该条或全部）回路接于工作母线上的隔离开关,（1分）；待全部回路操作完成后，断开母联断路器及其两侧的隔离开关。(1分）
32、简述降低电网电能损耗的措施。
32答:（1)提高电力网负荷的功率因数，降低电网的电能损耗:①合理选择异步电动机的容量及运行方式；②实现无功功率就地补偿,限制无功功率在电网中传送。（2。5分）
（2）合理组织电力网的运行方式：①电力网运行于重负荷状态时，应尽量提高运行电压水平，以降低功率损耗和电能损耗；②合理组织并联变压器的运行，减少功率损耗和电能损耗.（2。5分）

33、以三段式电流保护为例,说明保护配置时应该如何保证动作的选择性.
33答：以各级线路动作值和动作时间相互配合来保证选择性（2分）
电流I段按躲开本线路末端最大短路电流整定，动作时间为0s；（1分）
电流II段整定值与下一条线路的I段(或II段）整定值配合，动作时间相应提高Dt；(1分）

电流III段整定电流躲开正常工作电流,定值较小，因此采用动作时间来保证选择性。电流III段动作时间按照阶梯原则整定，即前一级线路比后一级线路动作时间相应提高Dt；并且电流III段动作时间长于电流I、II段动作时间。（1分）
34、如图所示回路是如何区分手动跳闸与自动跳闸的？
34
答：①手动或自动跳闸前，断路器处于合闸状态（QF1断开，QF2接通），控制开关SA的16-13接点接通，红灯RD发出平光；(1分)

②当值班人员手动操作使断路器跳闸后(QF1接通，QF2断开），控制开关处在“跳闸后”位置,SA的10—11接点接通，绿灯GN发出平光,指示断路器在分闸状态。（2分）

③当断路器由继电保护动作自动跳闸后，控制开关仍处在原来的“合闸后”位置，而断路器已经跳开,两者的分合闸位置不一致，此时绿灯GN经SA的9-12接点接至闪光电源小母线+WF上，所以绿灯闪光，以引起值班人员的注意。（2分）

35、含有铁芯元件的回路中为什么会出现铁磁谐振过电压？
35答：电力系统正常运行时呈感性。（1分)

当外界扰动使电流增大时,铁芯元件磁饱和,L下降.当L下降到感抗与容抗接近或相等时就出现铁磁谐振过电压。（3分)即使外界扰动消除，铁磁谐振过电压仍会存在。（1分)
36、 变电站的雷害来源有哪些？说明其防雷的基本措施。
36答：变电站的雷害来源主要有直击雷及沿导线入侵波过电压.（2分）对于直击雷采用避雷针（线)保护,但在选择安装地点时要注意安全距离，对于入侵波过电压，采用避雷器保护，但要注意避雷器安装地点与被保护设备间的距离不能超过允许值并加进线保护段。（3分）
37、如图所示网络,变压器参数为=16000kV×A,D=21kW,%=0。85，D=85kW，%=10.5,变比K=110kV/11kV；10kV线路参数为r0=0.65W/km,x0=0。33W/km；变压器高压侧电压为115kV;负荷=（11+j4。8）MV×A，=(0.7+j0。5）MV×A。试求c点电压。

37解：(1）各元件参数（2分）

变压器：KT＝110/11＝10

10kV线路：

（2)等值电路(2分)

（3）功率分布计算（3分）

10kV线路：

变压器支路:

（4）电压计算(3分）

38、如图所示电力系统，各元件参数标么值如下：
发电机：＝50MV×A，E=1.1,=0.2,=0。3；
变压器：＝60MV×A，%=10。5；=20W;
变压器：＝30MV×A，％=10。5；
每回线路:100km
