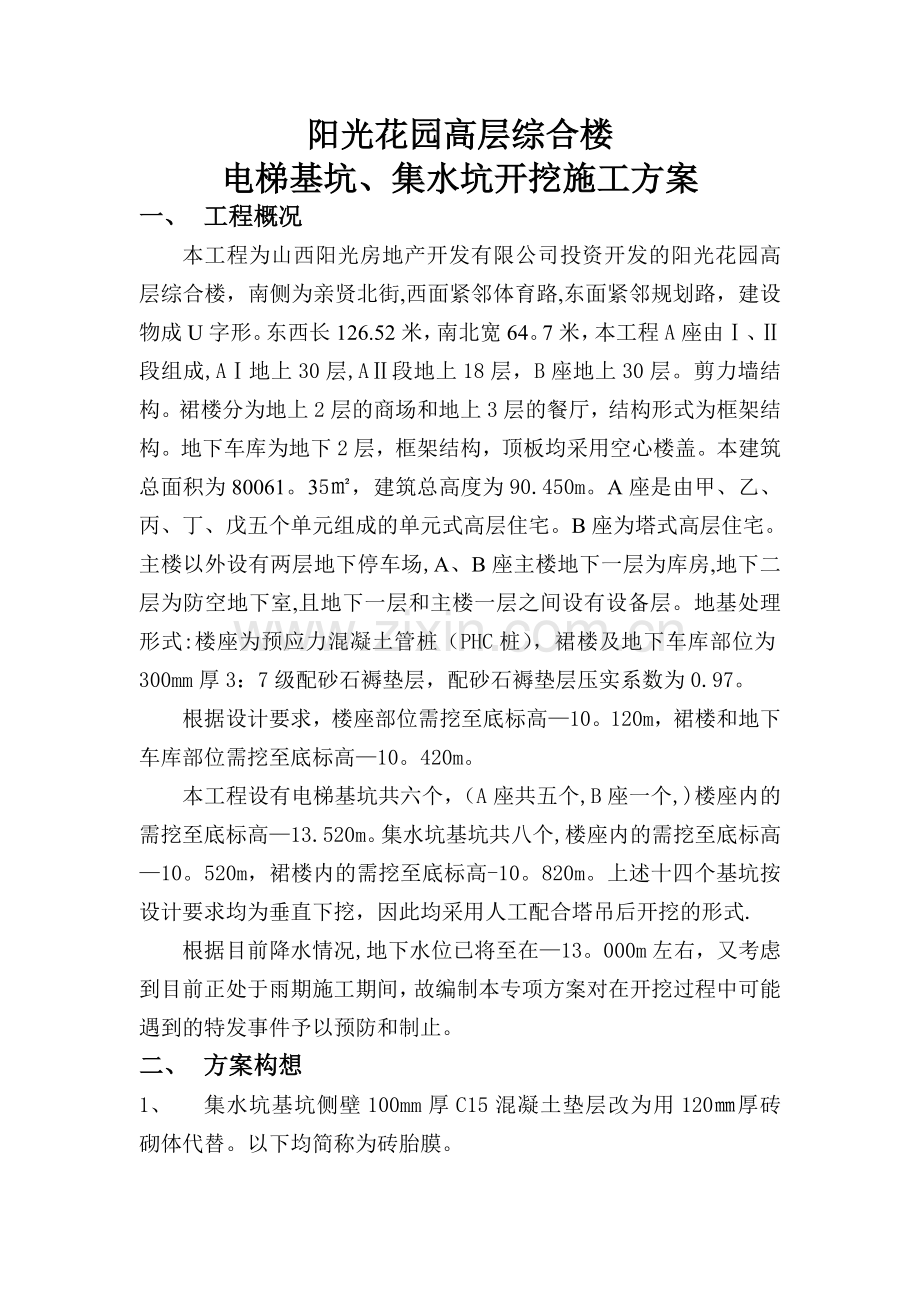

电梯基坑开挖方案.doc

阳光花园高层综合楼电梯基坑、集水坑开挖施工方案一、 工程概况本工程为山西阳光房地产开发有限公司投资开发的阳光花园高层综合楼，南侧为亲贤北街,西面紧邻体育路,东面紧邻规划路，建设物成U字形。东西长126.52米，南北宽64。7米，本工程A座由、段组成,A地上30层,A段地上18层，B座地上30层。剪力墙结构。裙楼分为地上2层的商场和地上3层的餐厅，结构形式为框架结构。地下车库为地下2层，框架结构，顶板均采用空心楼盖。本建筑总面积为80061。35，建筑总高度为90.450m。A座是由甲、乙、丙、丁、戊五个单元组成的单元式高层住宅。B座为塔式高层住宅。主楼以外设有两层地下停车场,A、B座主楼地下一层为库房,地下二层为防空地下室,且地下一层和主楼一层之间设有设备层。地基处理形式:楼座为预应力混凝土管桩（PHC桩），裙楼及地下车库部位为300mm厚3：7级配砂石褥垫层，配砂石褥垫层压实系数为0.97。根据设计要求，楼座部位需挖至底标高10。120m，裙楼和地下车库部位需挖至底标高10。420m。本工程设有电梯基坑共六个，（A座共五个,B座一个,)楼座内的需挖至底标高13.520m。集水坑基坑共八个,楼座内的需挖至底标高10。520m，裙楼内的需挖至底标高-10。820m。上述十四个基坑按设计要求均为垂直下挖，因此均采用人工配合塔吊后开挖的形式.根据目前降水情况,地下水位已将至在13。000m左右，又考虑到目前正处于雨期施工期间，故编制本专项方案对在开挖过程中可能遇到的特发事件予以预防和制止。二、 方案构想1、 集水坑基坑侧壁100mm厚C15混凝土垫层改为用120厚砖砌体代替。以下均简称为砖胎膜。2、 电梯基坑侧壁100mm厚C15混凝土垫层改为用370mm厚砖砌体代替.以下均简称为砖胎膜。3、 将原设计中电梯基坑侧壁50mm厚C20细石混凝土防水保护层改为用120厚砖砌体代替。4、 将原设计中集水坑基坑侧壁50mm厚C20细石混凝土防水保护层改为用53厚砖砌体代替。5、 电梯基坑在开挖过程中对上步土体进行支护.三、 集水坑基坑施工工艺集水坑基坑开挖的底标高因在目前的地下水位以上（只比相邻部位低400)，故不需考虑坑内二次降水。根据图纸设计要求将集水坑基坑位置在现场测放出来，并直接将其开挖成型.开挖成型后,先在底部浇注100厚C15混凝土垫层（裙楼和车库部位需填充并压实300mm厚3：7级配砂石褥垫层)，然后混凝土垫层上抹20mm厚1：3水泥砂浆找平层，再在找平层上砌筑120mm厚砖胎膜,并抹20mm厚1：3水泥砂浆找平层，待找平层干燥后做防水层,并砌筑53mm厚砖砌体防水保护层。垫层（防水保护层)墙体均采用M7.5水泥砂浆砌筑Mu10机制标准砖墙体,厚度为120mm（53mm）。四、电梯基坑施工工艺因电梯基坑底标高需开挖至13。520m在-12.000m以下，因此将坑内挖土分为两步，上步土为-12。000m10。120m间土体,下步土为12.000m-13。520m间土体.在挖完上步土后对土壁进行支护，然后对该电梯基坑周围的降水井进行控制,使该电梯基坑水位下降，最后在开挖下步土并清底。(一)、施工工艺流程测量放线 上步土开挖 上步土体支护 降水 下步土开挖并清底 浇注垫层 砌下步砖胎膜 抹上步找平层 拆上步支护 砌上步砖胎膜 抹水泥砂浆找平层 防水层施工 砌筑防水保护层 （二)、主要施工工艺说明1、 测量放线：严格按照图纸，将设计要求的电梯基坑位置在现场基坑内测放出来。2、上步土体支护： 是对在-12.000m标高以上土体采用12mm厚竹胶板加50100mm木方作背楞的挡土板进行支护。3、降水： 在挖完上步土后对土壁进行支护，然后对该电梯基坑周围的降水井进行猛抽，使该电梯基坑水位下降,便于下步土体在开挖过程中不至于塌方.如水位不能降至电梯基坑底部以下,可在坑内设置一个边长为300mm的小集水坑，将坑内明水收集至坑内,用污水泵抽走.集水坑可随土体开挖而逐步加深，以确保作业面相对干燥。4、砌筑砖胎膜: 采用M7。5水泥砂浆砌筑Mu10机制标准砖墙体，厚度为370mm,每500mm高设置36。5拉结筋.最顶部设置180mm高圈梁一道，宽度为370mm,配筋为614，6。5200。为了支承圈梁模板，沿墙顶每500水平放置一根12钢筋，长度为180mm，此钢筋位置在圈梁主筋下口，并与主筋绑扎牢固。为了保证圈梁截面尺寸，沿圈梁上部每500放置一根12钢筋，长度为370mm，此钢筋位置在圈梁主筋上口，并与主筋绑扎牢固。圈梁模板为木模。梁顶标高为10.120m.5、砌筑防水保护层: 在防水层施工完毕后，并经监理单位验收合格后，进行混凝土保护层砌筑.具体为M7.5水泥砂浆砌筑Mu10机制标准砖墙体120mm厚，每500mm高设置16.5拉结筋。砌筑过程中应确保不损坏防水层.五、主要施工技术措施1、操作人员严格按照技术员所测放的基坑线进行土体开挖,严禁超挖。2、砌体所需的原材料均应符合相应要求,水泥宜选用P。S32。5矿渣水泥，砂子含泥量不大于5%,水泥、机制标准砖在进场后应在监理见证下取样复试，合格后方可使用。3、支护结构制作尺寸应精准，确保能承受土体侧压力。支护结构采用挡土板的形式。挡土板采用12mm厚竹胶板加50100mm（背楞)制成。每道竖楞为483。5钢管两根 ，竖楞与竖楞之间用483。5钢管和U型托架固定。4、应保证在开挖过程中无明水，如有明水，污水泵应及时抽走。5、开挖过程中，技术人员应及时跟进，确保标高和几何尺寸准确.6、如基坑内有有明水而导致无法浇注混凝土垫层,应预先填充片石，并予以夯实，保证片石陷入淤泥，并保证片石垫层上口标高不高于混凝土垫层（褥垫层）下口标高,片石粒径不宜大于200mm。六、主要施工安全措施1、严禁污水泵外壳带电,使用之前应严格检查。2、应保证坑内的疏散通道畅通，疏散通道宜用钢管搭设成爬梯.3、现场应设有专人进行看管，遇有特发事件，应及时疏散人员并上报项目经理部。4、基坑开挖严禁在雨天进行作业。5、接、拆用电设备，应由专业电工进行，电工应持证上岗。6、基坑开挖人员应优先选用身强力壮的工人，以确保在遇险时迅速脱离危险地域。7、集水坑基坑、电梯基坑开挖成型后，顶部均应做防雨水、明水流入基坑的措施，具体为在基坑顶端部四周用砂堆成200mm宽200mm高的小台.阳光花园高层综合楼集水坑、电梯基坑开挖施工方案编制：审核：审批：江苏江中集团有限公司二公司二00七年七月三十日
